UART的Rx和Tx引脚如何互换，电平如何反转_rx管脚

今天给大家分享关于STM32关于UART的一些新特性，主要针对较新系列STM32（如：STM32H7、G0、G4等）的UART，可通过软件改变Rx和Tx引脚、电平反转、高低反序、介绍超时等。

支持RXD和TXD管脚互换

有些时候，我们在外接RS232芯片时，可能会将RXD和TXD两根线接反。这类低级错误，一般是老司机才会犯。

如果大家知道USART的TXD和RXD管脚可以互换，那么在连接外设RS232芯片时，如果发生错误，就不必再修改硬件，只需直接在软件中将RXD和TXD的管脚反转过来即可修正错误。

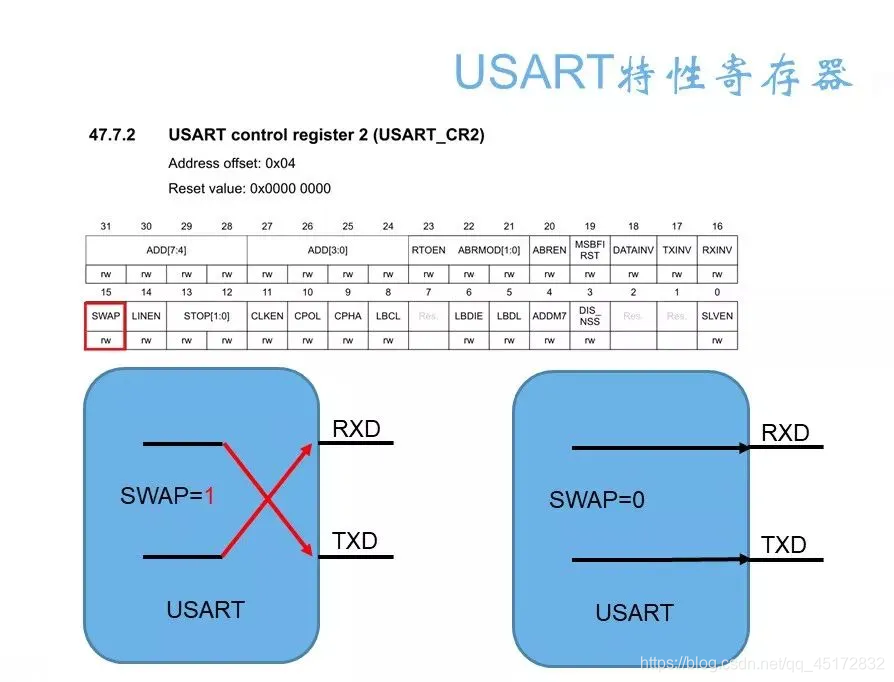

参考上图，设置SWAP位，即可将RXD和TXD管脚互换。

支持接收和发送的电平极性反转

第二个新特性：Tx和Rx电平极性反转。

通常默认串口电平是高电平为逻辑1，低电平为逻辑0。而在STM32的USART新特性中是可以将高电平设置为逻辑0，低电平设置为逻辑1的。

这一特性，让我们在一些特殊的场景下灵活使用，如：USART外接了反相器时就可以直接使用。

在数据接收发送寄存器中，数据也是可以反转的，原来的0变为1，原来的
