一、实验目的

1）有四个以上文档。

2）第一个视图类的基类是CEditView。

3）在第二个文档中，画出一个图,要求有5种以上图形，图自己设计，可以是房子、树、鱼、动物等。

4）在第三个文档中，实现动画画图，图案是一个自己设计的图形，比如是一个五角星或花，之后按下鼠标就拖出一个图形，不能是简单的圆、矩形和直线，要求设置不同颜色的画笔和画刷。

5）在第四个文档中，单击菜单中的某一项可以打开对话框，包括菜单、对话框等资源。

6）在第四个文档中，对话框中至少5种控件分别存放学生的姓名（学号、年龄）、班级、党员，专业、爱好、住址等信息，每种控件的信息读取后在编辑框中显示出来。

7）在第四个文档中，实现串行化，可以输入、保存并显示学生或员工信息。

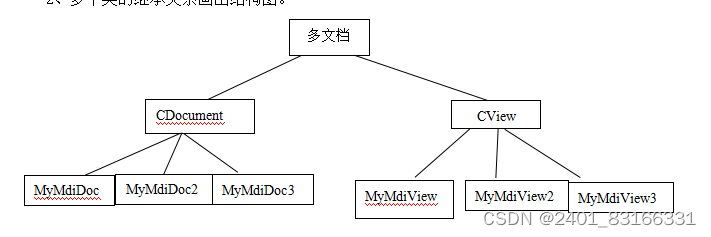

二、多个类的继承关系画出结构图。

三、每个类的定义，包括.h文件和.cpp文件。

1）第一视图类的基类是CEditView，在创建多文档时已完成（具体操作请看实验步骤及方法中（1））。

2）第二个文档：

①．在MyMdiView2.h里的public添加代码：

public:

int m_picture;

POINT startpoint;

POINT endpoint;

bool lbutton;

int keyFlag;

CPen *cpen;

CPen *erasePen; //定义画笔类对象

CBrush *cbrush9; //定义画刷类对象

CBrush* cbrush1;

CBrush* cbrush2; //红色

CBrush* cbrush3;

CBrush* cbrush4;

bool lMouseFlag; //表示鼠标左键是否按下

bool rMouseFlag; //表示鼠标右键是否按下

②在MyMidView2.cpp添加代码。

#include "stdafx.h"

#include "MyMdi.h"

#include "MyMdiView2.h"

#include "MyMdiDoc2.h"

// CMyMdiView2

IMPLEMENT_DYNCREATE(CMyMdiView2, CScrollView)

CMyMdiView2::CMyMdiView2()

{

keyFlag=0;

rMouseFlag=false;

lbutton=false;

cpen=new CPen(PS_SOLID,0,RGB(255,0,0));

erasePen=new CPen(PS_SOLID,20,RGB(255,255,255));

cbrush9=new CBrush(RGB(0,255,0));

cbrush1 = new CBrush(RGB(255, 192, 203));//粉刷

cbrush2 = new CBrush(RGB(255, 0, 0));//红刷

cbrush3 = new CBrush(RGB(139, 69, 19));//棕刷

cbrush4 = new CBrush(RGB(255, 165, 0));//橘刷

}

CMyMdiView2::~CMyMdiView2()

{

delete cpen;

delete erasePen;

delete cbrush9;

delete cbrush2;

delete cbrush1;

delete cbrush3;

delete cbrush4;

}

BEGIN_MESSAGE_MAP(CMyMdiView2, CScrollView)

//{{AFX_MSG_MAP(CMyMdiView2)

ON_WM_LBUTTONDOWN()

ON_WM_MOUSEMOVE()

ON_WM_LBUTTONUP()

ON_WM_RBUTTONDOWN()

ON_WM_RBUTTONUP()

//}}AFX_MSG_MAP

ON_WM_LBUTTONDOWN()

ON_WM_LBUTTONUP()

ON_WM_MOUSEMOVE()

ON_WM_RBUTTONDOWN()

ON_WM_RBUTTONUP()

//ON_COMMAND_RANGE(ID_FLOWER,ID_RECT,OnOperPictureChange)

END_MESSAGE_MAP()

void CMyMdiView2::OnInitialUpdate()

{

CScrollView::OnInitialUpdate();

CSize sizeTotal;

// TODO: calculate the total size of this view

sizeTotal.cx = sizeTotal.cy = 100;

SetScrollSizes(MM_TEXT, sizeTotal);

}

void CMyMdiView2::OnDraw(CDC* pDC)

{

CMyMdiDoc2 * pDoc = (CMyMdiDoc2 *)GetDocument();

if(keyFlag!=0)

{

pDC->SelectObject(cpen);

pDC->SelectObject(cbrush9);

if(keyFlag==1) {

pDC->SelectObject(cpen);//黑色

pDC->SelectObject(cbrush2);

pDC->Ellipse(startpoint.x , startpoint.y , endpoint.x , endpoint.y );//圆

pDC->SelectObject(cbrush3);

pDC->Ellipse(startpoint.x+20, startpoint.y+20, endpoint.x-20, endpoint.y-20);//圆

pDC->SelectObject(cbrush4);

pDC->Ellipse(startpoint.x + 40, startpoint.y + 40, endpoint.x - 40, endpoint.y - 40);//圆

}}

CRect rect;

GetClientRect(&rect);

// 创建画笔和画刷

CPen pen1(PS_SOLID, 2, RGB(0, 0, 0)); // 黑色画笔

CBrush brush1(RGB(255, 200, 150)); // 主体颜色

CBrush brush2(RGB(0, 255, 0)); // 绿色，用于房顶

CBrush brush3(RGB(200, 200, 200)); // 灰色，用于烟筒

CPen* oldpen1 = pDC->SelectObject(&pen1);

// 绘制房子主体

pDC->SelectObject(&brush1);

pDC->Rectangle(100, 200, 300, 400); // 矩形主体

// 绘制房顶

pDC->SelectObject(&brush2);

POINT roofPoints[] = { {100, 200}, {200, 100}, {300, 200} };

pDC->Polygon(roofPoints, 3);

// 绘制门

CBrush brush4(RGB(100, 50, 0)); // 棕色，用于门

pDC->SelectObject(&brush4);

pDC->Rectangle(170, 300, 230, 400);

// 绘制窗户

CBrush brush5(RGB(200, 255, 255)); // 浅蓝色，用于窗户

pDC->SelectObject(&brush5);

pDC->Rectangle(120, 250, 180, 300);

pDC->MoveTo(150, 250);

pDC->LineTo(150, 300);

pDC->MoveTo(120, 275);

pDC->LineTo(180, 275);

// 绘制烟筒

pDC->SelectObject(&brush3);

pDC->Rectangle(220, 100, 240, 150);

pDC->SelectObject(oldpen1);

// 创建画笔

CPen pen2(PS_SOLID, 2, RGB(255, 0, 0)); // 红色画笔

CPen* oldpen2 = pDC->SelectObject(&pen1);

// 绘制玫瑰花瓣

pDC->Ellipse(100, 100, 150, 150);

pDC->Ellipse(100, 150, 150, 200);

pDC->Ellipse(150, 100, 200, 150);

pDC->Ellipse(150, 150, 200, 200);

pDC->Ellipse(125, 125, 175, 175);

// 创建黄色画刷

CBrush yellowBrush(RGB(255, 255, 0));

// 选中黄色画刷并绘制玫瑰花芯

CBrush* oldBrush = pDC->SelectObject(&yellowBrush);

pDC->Ellipse(135, 135, 165, 165);

pDC->SelectObject(oldBrush); // 恢复之前的画刷

pDC->SelectObject(oldpen2);

pDC->SetWindowOrg(rect.left,rect.top);

pDC->SetViewportOrg(rect.left,rect.top);

pDC->SetViewportExt(rect.right,rect.bottom);

pDC->SetWindowExt(rect.right/2,rect.bottom/2);

CPen pen3(PS_SOLID, 1, RGB(0, 0, 0));

CBrush brush6(RGB(128, 128, 128));

CBrush brush7(RGB(255, 255, 255));

CBrush brush8(RGB(255, 0, 0));

CPen* oldpen = pDC->SelectObject(&pen1);

int offsetX = 300;

int offsetY = 200;

pDC->SelectObject(&brush6);

pDC->Ellipse(115 + offsetX, 250 + offsetY, 336 + offsetX, 285 + offsetY); // 雪人影子

pDC->SelectObject(&brush7);

pDC->Ellipse(27 + offsetX, 99 + offsetY, 233 + offsetX, 280 + offsetY); // 雪人身子

pDC->Ellipse(81 + offsetX, 22 + offsetY, 177 + offsetX, 118 + offsetY);

pDC->SelectObject(&brush8);

pDC->Ellipse(113 + offsetX, 54 + offsetY, 129 + offsetX, 70 + offsetY); // 雪人眼睛

pDC->Ellipse(145 + offsetX, 54 + offsetY, 161 + offsetX, 70 + offsetY);

CPoint points[3];

points[0].x = 139 + offsetX;

points[0].y = 79 + offsetY;

points[1].x = 171 + offsetX;

points[1].y = 75 + offsetY;

points[2].x = 139 + offsetX;

points[2].y = 94 + offsetY;

pDC->Polygon(points, 3);

CBrush brush9(RGB(255, 0, 0));

pDC->SelectObject(&brush4);

CPoint hatPoints[3];

hatPoints[0].x = 72 + offsetX;

hatPoints[0].y = 22 + offsetY;

hatPoints[1].x = 127 + offsetX;

hatPoints[1].y = -30 + offsetY;

hatPoints[2].x = 197 + offsetX;

hatPoints[2].y = 22 + offsetY;

pDC->Polygon(hatPoints, 3);

}

void CMyMdiView2::OnLButtonDown(UINT nFlags, CPoint point)

{

// TODO: Add your message handler code here and/or call default

CMyMdiDoc2 * pDoc = (CMyMdiDoc2 *)GetDocument();

lMouseFlag=true;

SetCapture(); //捕获鼠标动作

if(nFlags)

keyFlag=1;

else keyFlag=0;

startpoint=point;

endpoint=point;

CScrollView::OnLButtonDown(nFlags, point);

}

void CMyMdiView2::OnMouseMove(UINT nFlags, CPoint point)

{

// TODO: Add your message handler code here and/or call default

CMyMdiDoc2 * pDoc = (CMyMdiDoc2 *)GetDocument();

if(lMouseFlag)

{ endpoint=point;

Invalidate(true);

}

CView::OnLButtonUp(nFlags, point);

if(rMouseFlag==true)

{

//SetCursor(LoadCursor(AfxGetInstanceHandle(),MAKEINTRESOURCE(IDC_CURSOR1))); // 设置鼠标形状

CDC* pDC = GetDC(); // 获取设备上下文

pDC->SelectObject(erasePen);

pDC->SelectObject(cbrush9);

pDC->SetROP2(R2_COPYPEN);// 设置为覆盖绘图方式

pDC->Rectangle(point.x+10,point.y+10,point.x,point.y);

ReleaseDC(pDC); // 释放设备上下文

}

CScrollView::OnMouseMove(nFlags, point);

}

void CMyMdiView2::OnLButtonUp(UINT nFlags, CPoint point)

{

// TODO: Add your message handler code here and/or call default

CMyMdiDoc2 * pDoc = (CMyMdiDoc2 *)GetDocument();

ReleaseCapture();

endpoint=point;

Invalidate(true); //参数为true则用白刷子刷新用户区后再画，为false则在原来基础上面画图。

lMouseFlag=false;

CScrollView::OnLButtonUp(nFlags, point);

}

void CMyMdiView2::OnRButtonDown(UINT nFlags, CPoint point)

{

// TODO: Add your message handler code here and/or call default

rMouseFlag=true;

SetCapture(); //捕获鼠标动作

startpoint=point;

endpoint=startpoint;

CScrollView::OnRButtonDown(nFlags, point);

}

void CMyMdiView2::OnRButtonUp(UINT nFlags, CPoint point)

{

// TODO: Add your message handler code here and/or call default

ReleaseCapture(); // 释放鼠标捕获

rMouseFlag=false;

CScrollView::OnRButtonUp(nFlags, point);

}

3)在第三个文档里：

1．在MyMidDoc3.h中的public下进行定义

CString m_di;

CString m_str;//字符串化

2．在MyMidDoc3.cpp中以下代码

#include"CDIgInput.h"//添加对应的头文件

BOOL CMyMidDoc3::OnNewDocument()

{

if (!CDocument::OnNewDocument())

return FALSE;

m_str = "可以点击'编辑'下拉菜单下的'信息录入'，显示信息录入表格

return TRUE;

}

BEGIN_MESSAGE_MAP(CMyMidDoc3, CDocument)

ON_COMMAND(ID_Sh, &CMyMidDoc3::OnSh)

END_MESSAGE_MAP()

#ifdef _DEBUG

// CMyMidDoc3 序列化

//字符串化

void CMyMidDoc3::Serialize(CArchive& ar)

{

if (ar.IsStoring())

{

// TODO: 在此添加存储代码

ar << m_di;

}

else

{

// TODO: 在此添加加载代码

ar >> m_di;

}

#endif

void CMyMidDoc3::OnSh()

{

// TODO: 在此添加命令处理程序代码

CDIgInput inputDlg; //创建一个 CInputDlg类的对象

if (inputDlg.DoModal() == IDOK)//显示对话框

{

m_str = "";//获取输入的字符串

m_di = inputDlg.m_Edit5;

UpdateAllViews(NULL);//更新视图

}

3、在MyMidView3.cpp文件中添加从文档读取的数据

void MyMidView3::OnDraw(CDC* pDC)

{

//CDocument* pDoc = GetDocument();

CMyMidDoc3* pDoc = (CMyMidDoc3*)GetDocument();

ASSERT_VALID(pDoc);

// TODO: 在此添加绘制代码

CString str = pDoc->m_str; // 从文档类中读取数据

pDC->TextOut(5,10,str);

CString str1 = pDoc->m_di;// 从档类中读取数据

pDC->TextOut(100,50,str1);

}

4. DlgInput.cpp : implementation file

#include "stdafx.h"

#include "MyMdi.h"

#include "DlgInput.h"

void CDlgInput::DoDataExchange(CDataExchange* pDX)

{

CDialog::DoDataExchange(pDX);

//{{AFX_DATA_MAP(CDlgInput)

DDX_Control(pDX, IDC_BUTTON2, m_Button2);

DDX_Control(pDX, IDC_COMBO4, m_Combo4);

DDX_Control(pDX, IDOK, m_ok);

DDX_Control(pDX, IDC_COMBO3, m_Combo3);

DDX_Control(pDX, IDC_COMBO2, m_Combo2);

DDX_Control(pDX, IDC_COMBO1, m_Combo1);

// DDX_Radio(pDX, IDC_RADIO1, m_Radio1);

DDX_Text(pDX, IDC_EDIT1, m_Edit1);

DDX_Text(pDX, IDC_EDIT5, m_Edit5);

DDX_Text(pDX, IDC_EDIT2, m_Edit2);

DDX_Text(pDX, IDC_EDIT3, m_Edit3);

DDX_Check(pDX, IDC_CHECK1, m_bcheck);

//}}AFX_DATA_MAP

}

BEGIN_MESSAGE_MAP(CDlgInput, CDialog)

//{{AFX_MSG_MAP(CDlgInput)

ON_BN_CLICKED(IDC_BUTTON2, OnButton2)

//}}AFX_MSG_MAP

END_MESSAGE_MAP()

BOOL CDlgInput::OnInitDialog()

{

CDialog::OnInitDialog();

// m_Button2.SetCheck(1);

// TODO: Add extra initialization here

m_bcheck=TRUE;

UpdateData(FALSE);

m_Combo1.AddString("数据科学与大数据技术");

m_Combo1.AddString("计算机科学与技术");

m_Combo1.AddString("医学信息工程");

m_Combo1.AddString("通信工程");

m_Combo2.AddString("1班");

m_Combo2.AddString("2班");

m_Combo2.AddString("3班");

m_Combo3.AddString("河北省保定市");

m_Combo3.AddString("河北省石家庄市");

m_Combo3.AddString("河北省张家口市");

m_Combo4.AddString("游泳");

m_Combo4.AddString("羽毛球");

m_Combo4.AddString("篮球");

m_Combo4.AddString("唱歌");

// 将成员变量的值更新到对话框的控件上

UpdateData(FALSE);

return TRUE; //return TRUE unless you set the focus to a contr

}

void CDlgInput::OnButton2()

{

// TODO: Add your control notification handler code here

CString cs4,cs5,cs6,cs7;

CString allCs1;

CString allCs2;

CString allCs;

m_Combo4.GetWindowText(cs4);//爱好

UpdateData(TRUE);

m_Combo1.GetWindowText(cs5);//专业

m_Combo2.GetWindowText(cs6);//班级

m_Combo3.GetWindowText(cs7);//地址

allCs1 = allCs1+"姓名："+m_Edit1 +" " + "学号：" + m_Edit2 +" " + "年龄：" + m_Edit3 + " "+"\n爱好：" + cs4 +" "+ "专业：" + cs5+" "+ "班级：" + cs6+ " "+"地址：" + cs7;//名字学号专业

CString cs;

if (m_bcheck == 1) { cs = "是党员"; }

else { cs= "不是党员"; }

allCs2 = allCs2 + " "+cs;

allCs = allCs + " " + allCs2;

m_Edit5=m_Edit5+allCs1;

m_Edit5=m_Edit5+allCs;

UpdateData(FALSE);

}

void CDlgInput::OnOK()

{

UpdateData(TRUE);

CString cs;

if (m_bcheck == 1) { cs = "是党员"; }

else { cs= "不是党员"; }

CDialog::OnOK();

}

4）在为了使CMyMdiDoc2类和CMyMdiView2在CMyMdiApp类中成为可识别的对象类，必须在CMyMdiApp.cpp文件中包含CMyMdiDoc2类和CMyMdiView2的说明头文件CMyMdiDoc2.h和CMyMdiView2.h,加入代码。第三个文档也是如此。

#include "MyMdiView.h"

#include "MyMdiDoc2.h"

#include "MyMdiView2.h"

#include "MyMdiDoc3.h"

#include "MyMdiView3.h"

四、实验步骤及方法

在Visual C++ 6.0中，创建一个多文档应用程序MyMdi，在“MFC应用程序向导—步骤四”中，单击“高级”按钮，弹出“高级选项”对话框，在文件扩展名中输入mmd,在主框标题框中输入Xx,在过滤器名框中输入“MyMdi文件（*.mmd）”,在“MFC应用程序向导—步骤6”对话框中，为CMyMdiView类设置基类为CEditView,其他的都保留默认设置，最后点击完成即可，第一种文档已经创建成功，运行无错即可向下进行。在MFC类向导窗口中，点击Add Class按钮，选择New子菜单，弹出New Class对话框，在Name 框中输入新的文档类名称CMyMdiDoc2,在Base class框中输入选择CDocument，点击“确定”按钮，用同种方法在应用程序中添加CScrollView的派生类MyMdiView2,用上述方法也创建CMyMdiDoc3和MyMdiView3
在Resource.h文件中，手动添加下列代码：

#define IDR_XXTYPE 129

#define IDR_XXTYPE2 130

#define IDR_XXTYPE3 131

手工加入第二个资源模板字符串。具体方法：从工作空间的资源视图选择String，打开字串表资源，找到IDR_MYMIDTYPE的代码，进行复制粘贴在此基础上修改。

因为本应用程序支持多种文档，所以在应用程序的Initlnstance（）函数中，需要定义的文档模板对象，打开MyMdi.cpp文件，添加代码如下:

CMultiDocTemplate* pDocTemplate;

pDocTemplate = new CMultiDocTemplate(

IDR_MYMDITYPE,

RUNTIME_CLASS(CMyMdiDoc),

RUNTIME_CLASS(CChildFrame), // custom MDI child frame

RUNTIME_CLASS(CMyMdiView));

AddDocTemplate(pDocTemplate);
