PLC控制任务说明

图6-1为某生产线产量计数的应用。该产品通过传感器输入I0.0进行计数。如果达到产量数10时，则指示灯Q0.0亮；如果达到产量数15时，则指示灯Q0.0闪烁。复位信号采用复位按钮I0.1。

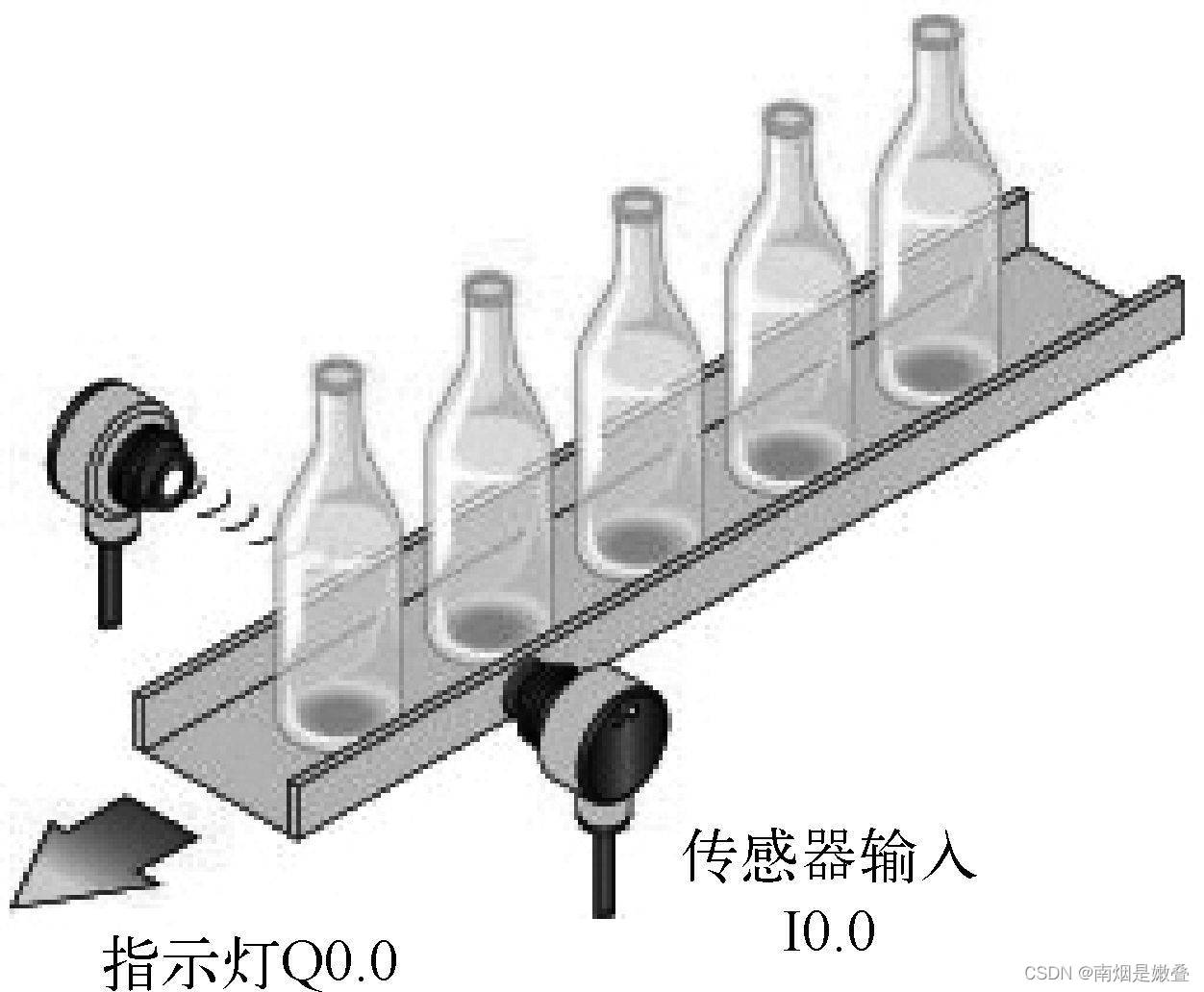

图6-1　某生产线产量计数的应用













1.电气接线

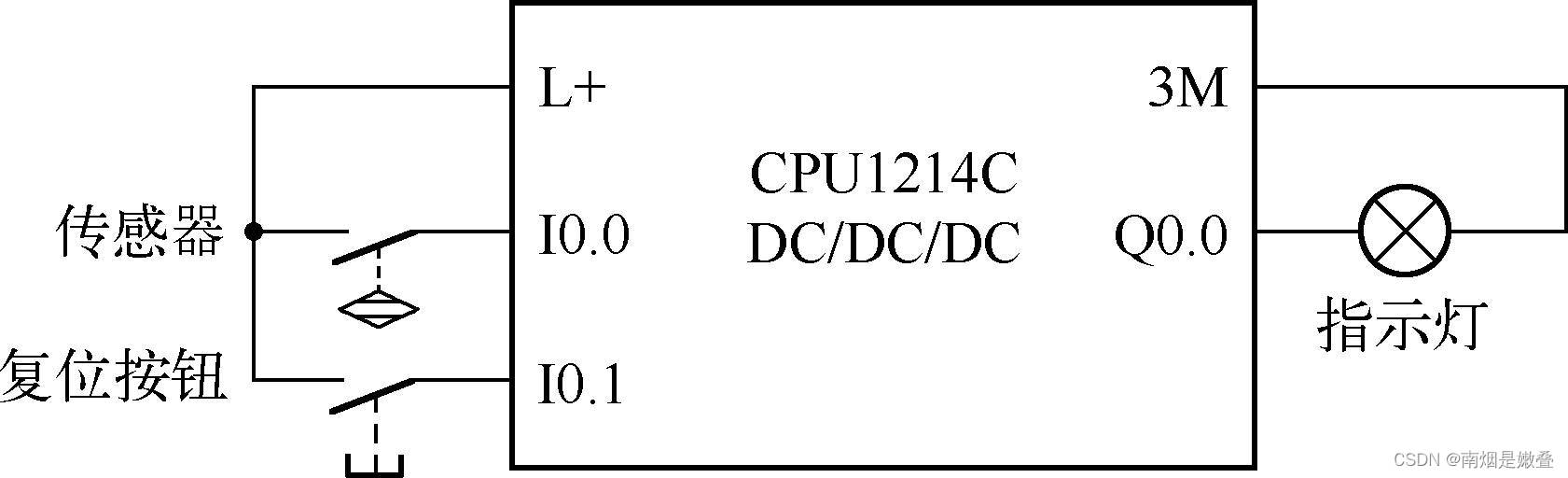

图6-2为某生产线产量计数应用的电气接线。




图6-2　某生产线产量计数应用的电气接线

2.PLC编程

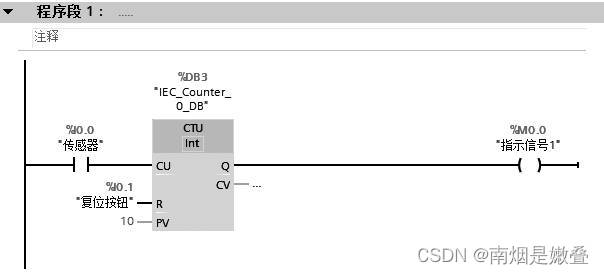

图6-3　某生产线产量计数应用的梯形图
