前言

我创作这篇博客的目的是记录学习技术过程中的笔记。希望通过分享自己的学习经历，能够帮助到那些对相关领域感兴趣或者正在学习的人们。

IBIS模型

在原型制作之前，系统设计人员可以用模型来进行设计仿真。在高速系统设计中正是如此，进行信号完整性仿真来分析不同条件下传输线中的电路行为，在设计初期就能预防并检测出典型的问题，例如过冲、欠冲、阻抗不匹配、串扰、地弹等。然而，可用的数字IC模型非常少。当半导体厂商被索要SPICE模型时，他们并不愿意提供，因为这些模型会包含有专有工艺和电路信息。这个问题已经通过采用IBIS模型来(输入/输出缓冲器信息规范)解决。
IBIS是一个行为模型，通过V/I和V/T数据，描述器件数字输入和输出的电气特性，而不会泄露任何元器件专有的信息。
模型获取：
1.可通过SPICE仿真获取输入输出缓冲器的V/I V/T数据
2.测量
3.官网及其他网站直接下载

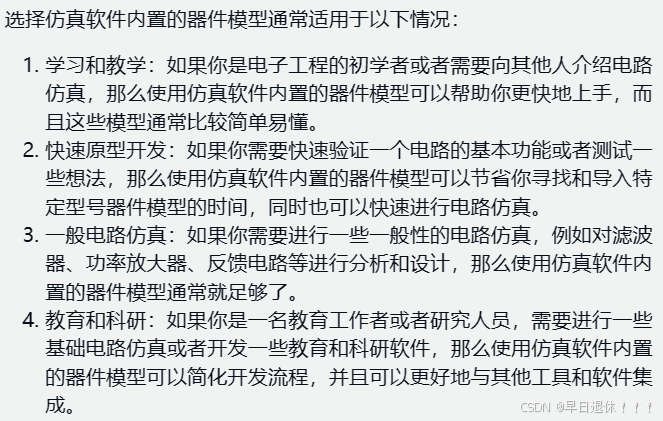

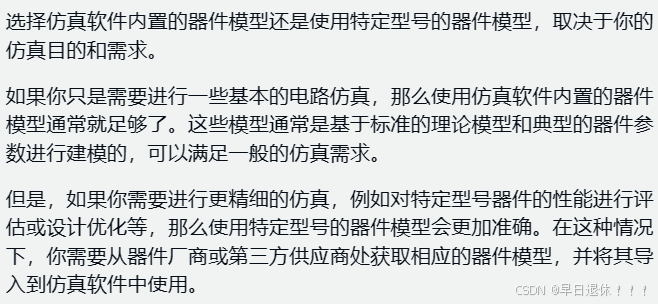

使用某种器件进行仿真，要下对应器件的spice模型

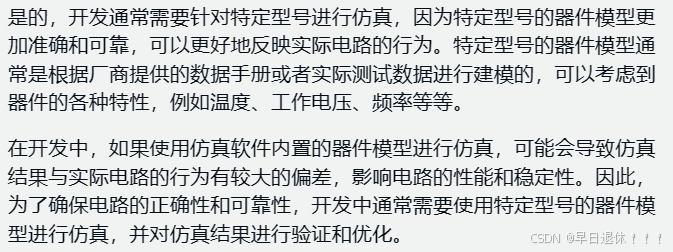

开发选择特定的器件型号进行仿真

确定需求——器件选型（TI、ADI）——应用电路——仿真——画原理图及PCB设计

电子电路设计基本流程

1、先分析所要实现的功能，并对其功能进行归类整合，明确输入变量、输出变量和中间变量。
2、提出电路的功能要求，明确各功能块的功能及其相互间的连接关系，并作框图设计。
3、确定或者设计各单元电路，确定其中的主要器件，给出单元电路图。
4、整合各单元电路，规范设计统一的供电电路即电源电路，并做好级联的设计。
5、设计详尽电路全图，确定全部元器件并给出需用元器件清单。
6、根据元器件和电路设计印制电路板图，并给出相应的元器件分布图、接线图等。如果是整机的，一般还要提供整机结构图。
7、实现工艺比较复杂以及有特殊工艺要求的，需要给出工艺要求说明，或者给出工艺设计报告。
8、进行业余设计或者属于单体实验开发类的电路设计时，还要经过调试与测试。并给出实验与测试的结果。
9、写出设计说明书或者设计报告。

仿真分析方法：

直流工作点分析：
为了计算一个电路的静态工作点

交流扫描分析：
计算线性电路的频率响应

瞬态分析：
为了找出电子电 路的时间响应

参数扫描分析：
对电路里的零件， 分别以不同的参数值进行分析。

噪声分析：
分析噪声对电路的影响

傅里叶分析：
在频域 （Frequency Domain） 中分析复周期信号的方法

温度扫描分析：
温度扫描分析并不是对所有零件都有作用， 只有模型中包括温度相关 （ temperature
dependency） 参数的零件才对温度分析有作用
