初识ESP8266（一）：DHT22智能温湿度计

一、引言

在智能家居与物联网技术蓬勃发展的今天，环境数据的实时监测成为许多场景的核心需求——从家庭健康管理到农业大棚调控，再到实验室精密控制，温湿度数据都扮演着重要角色。
本文将使用ESP8266开发板，搭配DHT22温湿度传感器，打造一个兼具本地显示与远程监控能力的智能温湿度计。通过这个项目，您不仅能掌握传感器数据采集、OLED屏幕驱动和WiFi通信的基础技能，还能体验到物联网设备从硬件搭建到软件联调的完整开发流程。无需复杂电路，仅需30分钟，即可迈出智能硬件开发的第一步！

二、所需硬件

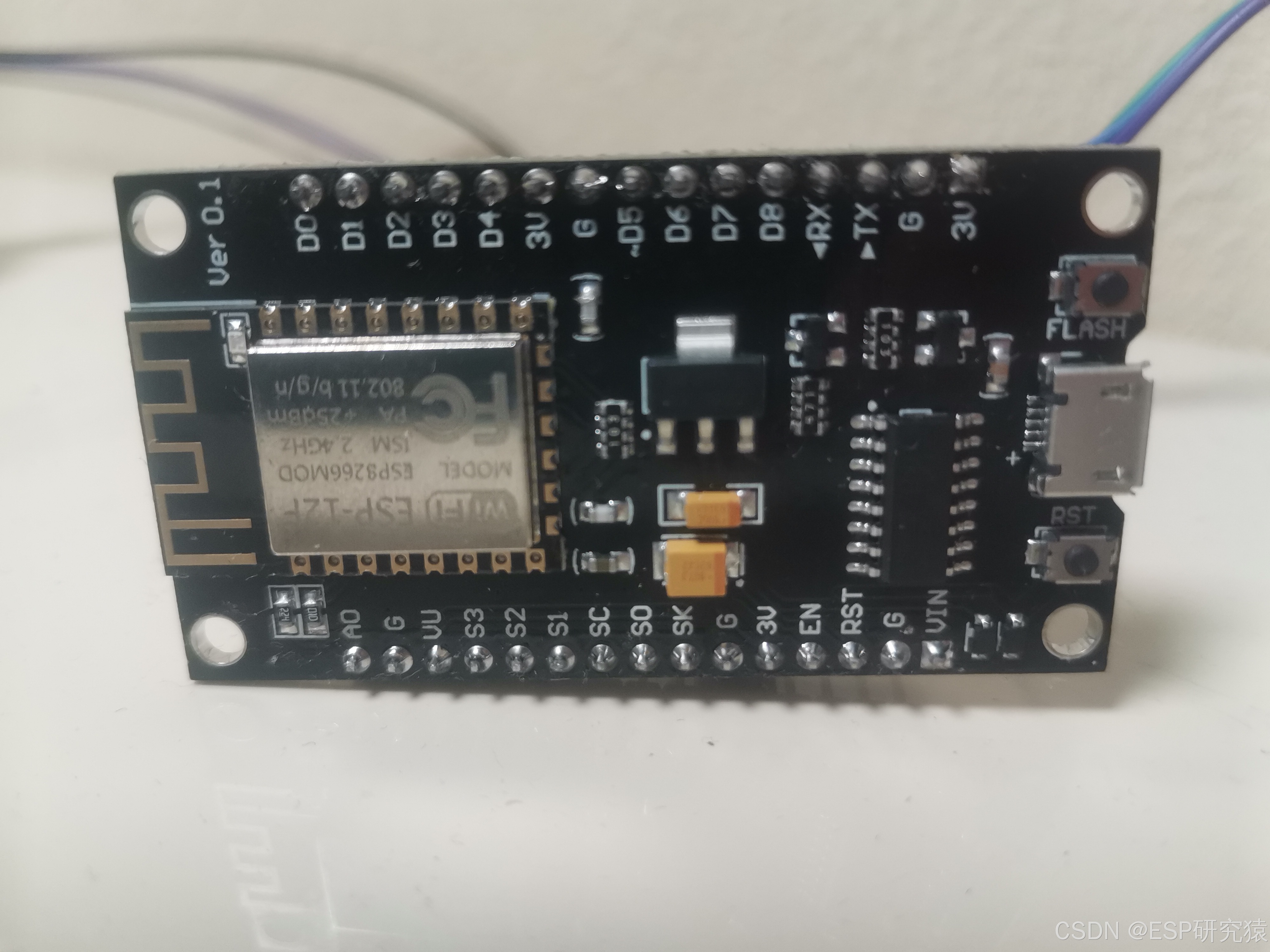

1. ESP8266开发板
   本文采用CH340芯片的NodeMCU开发板，如芯片不同请下载对应模块驱动。

2. DHT22温湿度传感器
   高精度数字传感器，测量范围：-40~80℃（±0.5℃），0~100%RH（±2%湿度），通过单总线协议与ESP8266通信。
   相比于DHT11，其数据更为精准。

3. SSD1306 OLED显示屏（128x64像素，I2C接口）
   用于本地实时显示数据，无需背光、功耗极低，对比度清晰，适合嵌入式设备。
   关键参数：0.96英寸，I2C地址默认为0x3C

4. Micro USB数据线                                                为开发板供电并上传程序，需确保线材支持数据传输（部分廉价线仅能充电，这是一个大坑）。

5.母对母杜邦线                                                    用于硬件与开发板的连接。

三、准备工作

1. 安装Arduino IDE
2. 手机端安装点灯blinker
3. 安装开发板驱动程序
4. 在Arduino IDE中搭建ESP8266开发环境
5. 安装温湿度传感器，OLED屏幕和Blinker所需要的库
6. 将开发板与电脑连接

四、接线方法

OLED屏幕使用I2C协议，其SCL接D1，SDA接D2，VCC接3V，GND接板子上的G

DHT22使用单总线协议，DATA接D6，VCC接3V，GND接G

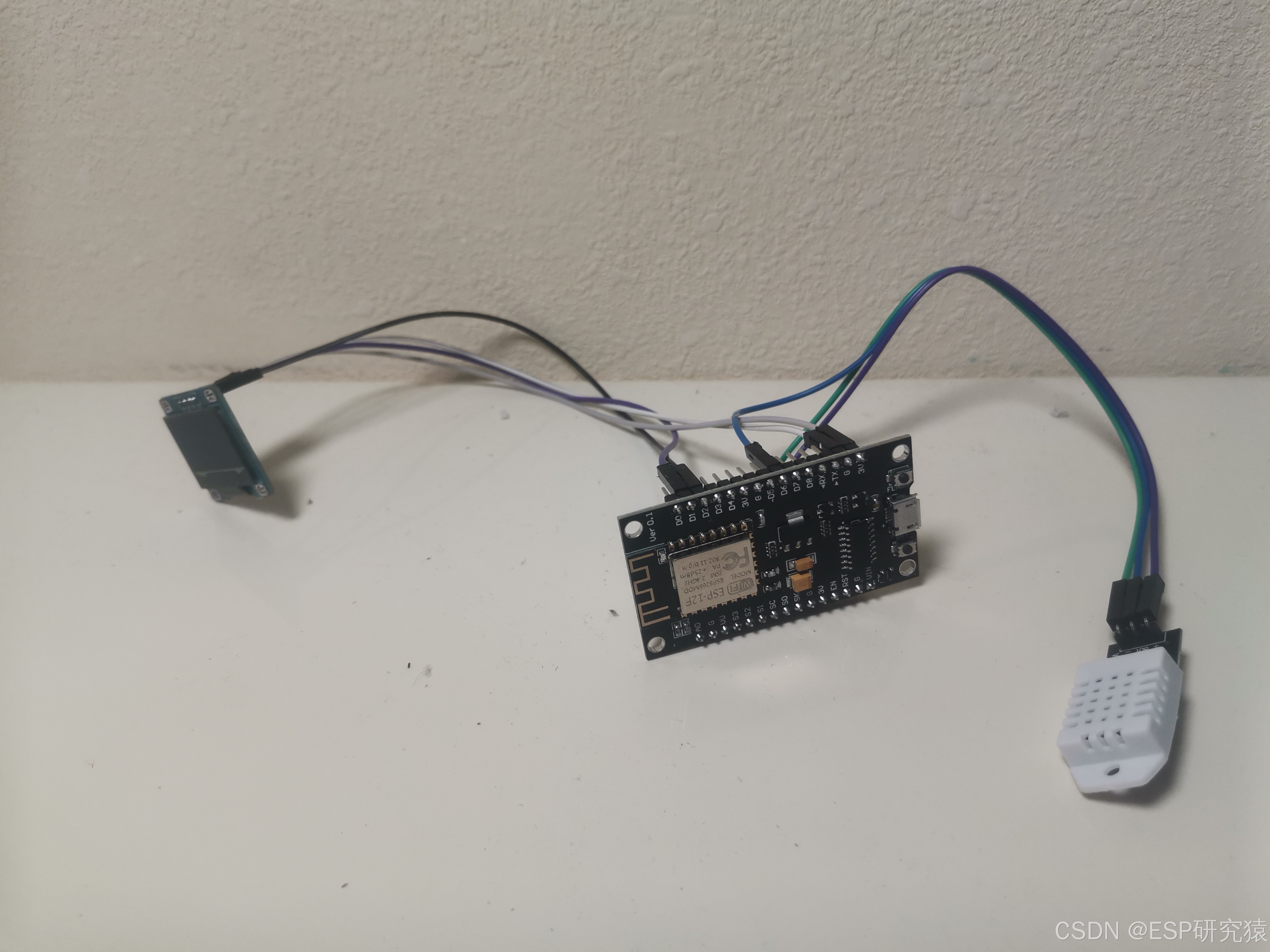

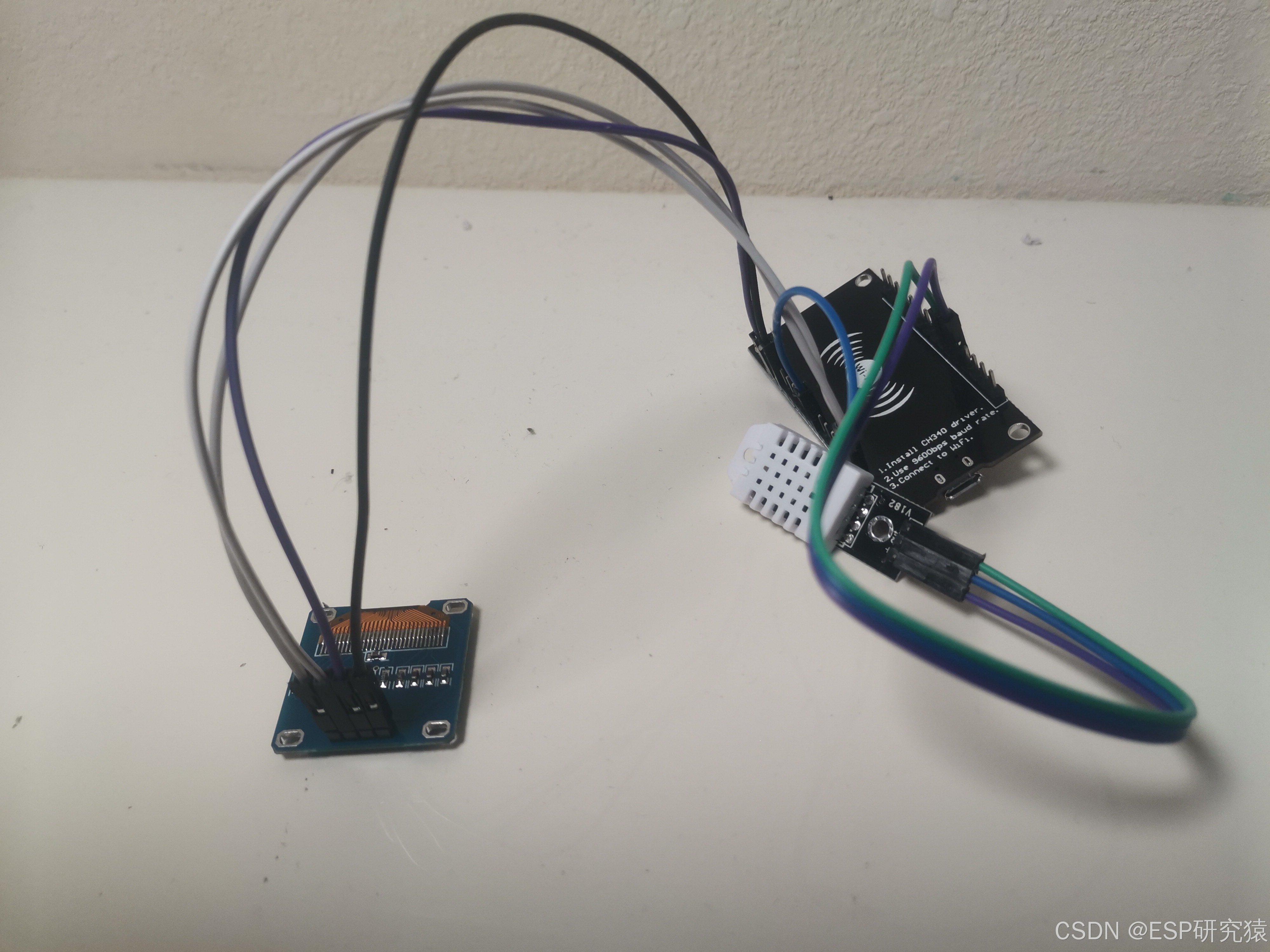

接好后如图所示。

五、点灯blinker端的设置

首页-右上角+号-添加独立设备，选择网络接入，此时你会获得一个密钥，记住这个密钥，会在后续代码中用到。

在独立设备右上角点击编辑，新建两个数据模块，组件键名设为temp和humi，这步很重要，否则会导致数据无法显示。

六、代码部分





#define BLINKER_WIFI

#define BLINKER_PRINT Serial



#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include <DHT.h>
#include <Blinker.h>

#define DHTPIN D6     // DATA引脚接GPIO12/D6
#define DHTTYPE DHT22
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64

char auth[] = "Your_Blinker_Auth_Key"; // 替换为您的Blinker设备密钥
char ssid[] = "Your_WiFi_SSID";        // 替换为您的Wi-Fi SSID
char pswd[] = "Your_WiFi_Password";    // 替换为您的Wi-Fi 密码

DHT dht(DHTPIN, DHTTYPE);
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire);

void setup() {
  Serial.begin(115200);
  Blinker.begin(auth, ssid, pswd); // 初始化Blinker连接

  if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) { // I2C地址通常为0x3C
    Serial.println(F("SSD1306 allocation failed"));
    for(;;);
  }
  display.clearDisplay();
  dht.begin();
}

void loop() {
  Blinker.run(); // 维持与Blinker服务器的连接

  float humidity = dht.readHumidity();
  float temperature = dht.readTemperature();

  if (isnan(humidity) || isnan(temperature)) {
    Serial.println("读取失败！");
    return;
  }

  Blinker.print("temp", temperature);   // 发送温度数据到Blinker
  Blinker.print("humi", humidity); // 发送湿度数据到Blinker

  display.clearDisplay();
  display.setTextSize(1);
  display.setTextColor(SSD1306_WHITE);

  // 在(0,0)位置显示温度
  display.setCursor(0, 0);
  display.print("Temperature: ");
  display.print(temperature);
  display.print(" C");

  // 在(0,20)位置显示湿度
  display.setCursor(0, 20);
  display.print("Humidity: ");
  display.print(humidity);
  display.print(" %");

  display.display();
  delay(2000); // 每隔2秒更新一次屏幕和Blinker的数据
}




复制以上代码，在Arduino IDE中粘贴，上传烧录进板子，烧录成功后OLED屏幕中即显示温湿度。

打开Blinker，显示设备在线，组件显示温湿度，即为上传成功。

至此，你已经完成了智能温湿度计的制作，我们下期再见。
