基于51单片机电容表设计

（仿真＋程序＋设计报告）

功能介绍

具体功能：

1.测量有四个档位，2nf档、20nf档、200nf档和2000nf档；

2.采用六位数码管显示测得电容；

3.若测量值超过了测量范围，最高位显示1；

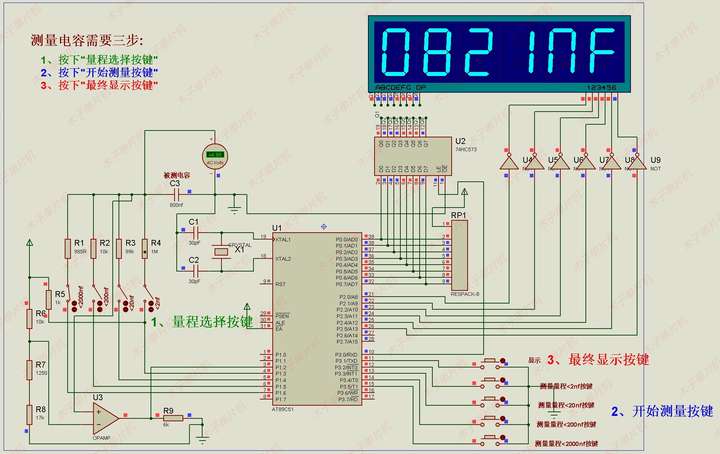

添加图片注释，不超过 140 字（可选）

程序

#include<reg52.h>
/***微信公众号：木子单片机********/
#define DataPort P0 //定义数据端口 程序中遇到DataPort 则用P0 替换
sbit LATCH1=P3^0;//定义锁存使能端口 段锁存
sbit CAP=P1^2;//运放输出连接端，当输出高电平时停止计时
sbit nf=P3^1;//测量控制总按键，低电平有效
sbit lm1=P1^3;
sbit lm2=P1^4;
sbit lm3=P1^5;
sbit lm4=P1^6;
sbit  key1=P3^2;
sbit  key2=P3^3;
sbit  key3=P3^4;
sbit  key4=P3^5;

unsigned int num;
unsigned char code
dofly_DuanMa1[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};// 显示段码值0~F，不显示小数点。
unsigned char code
dofly_DuanMa2[]={0xbf,0x86,0xdb,0xcf,0xe6,0xed,0xfd,0x87,0xff,0xef,0xf7,0xfc,0xb9,0xde,0xf9,0xf1};// 显示段码值0~F，显示小数点。

dofly_WeiMa[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};//分别对应相应的数码管点亮,即位码
unsigned char TempData[8]; //存储显示值的全局变量

void Delay(unsigned int t); //延时函数声明
void delayms(unsigned char t);
void Display(unsigned char FirstBit,unsigned char Num);
void  ke1(void) ;
void  ke2(void) ;
void  ke3(void) ;
void  ke4(void) ;

void  ke1(void)
{
   TempData[0]=dofly_DuanMa2[num/1000];
   TempData[1]=dofly_DuanMa1[num%1000/100];
   TempData[2]=dofly_DuanMa1[num%1000%100/10];
   TempData[3]=dofly_DuanMa1[num%1000%100%10];
   TempData[4]=0x37;
   TempData[5]=0x71;
}

void ke2(void)
{
	TempData[0]=dofly_DuanMa1[num/1000];
    TempData[1]=dofly_DuanMa2[num%1000/100];
    TempData[2]=dofly_DuanMa1[num%1000%100/10];
    TempData[3]=dofly_DuanMa1[num%1000%100%10];
	TempData[4]=0x37;
    TempData[5]=0x71;
}

void ke3(void)
{
	TempData[0]=dofly_DuanMa1[num/1000];
    TempData[1]=dofly_DuanMa1[num%1000/100];
    TempData[2]=dofly_DuanMa2[num%1000%100/10];
    TempData[3]=dofly_DuanMa1[num%1000%100%10];
	TempData[4]=0x37;
    TempData[5]=0x71;
}

void  ke4(void)
{
   TempData[0]=dofly_DuanMa1[num/1000];
   TempData[1]=dofly_DuanMa1[num%1000/100];
   TempData[2]=dofly_DuanMa1[num%1000%100/10];
   TempData[3]=dofly_DuanMa1[num%1000%100%10];
   TempData[4]=0x37;
   TempData[5]=0x71;
	}

bit key(void)
{
    if(nf==0)
	{
	  delayms(10);
	  if(nf==0)
	 return 0;
	  }
	  else
	  return 1;
}

void Delay(unsigned int t)
{
 while(--t);
}
void delayms(unsigned char t)      //约延时1ms
  {
  while(--t)
  {
  Delay(245);
  Delay(245);
       }
	 }

void Display(unsigned char FirstBit,unsigned char Num)
{
      unsigned char i;

	  for(i=0;i<Num;i++)
	   {
	   DataPort=0;   //清空数据，防止有交替重影
       LATCH1=1;     //段锁存
       LATCH1=0;
 P2=dofly_WeiMa[i+FirstBit]; //取位码
 DataPort=TempData[i]; //取显示数据，段码
       LATCH1=1;     //段锁存
       LATCH1=0;
       Delay(200); // 扫描间隙延时，时间太长会闪烁，太短会造成重影
 }
}

硬件设计

使用元器件：

单片机：AT89C51；

（注意：单片机是通用的，无论51还是52、无论stc还是at都一样，引脚功能都一样。程序也是一样的。）

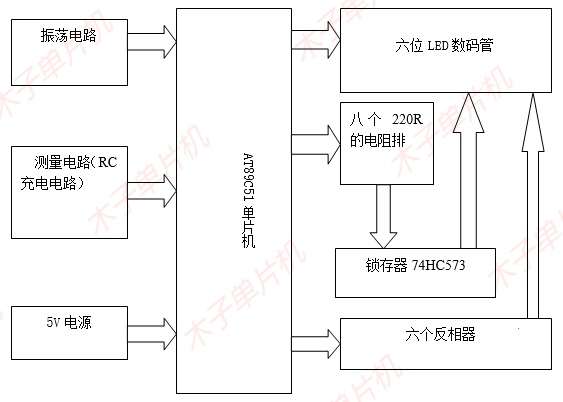

结构框图：
