基于51单片机的无线胎压测量设计

基于51单片机的无线胎压测量

（程序＋原理图＋PCB＋设计报告）

功能介绍

具体功能：

1.用LCD1602实时显示当前的气压值

2.气压值得变化范围000-160(kpa、kg cm2，mbar)；

3.用手捏住气管嘴向其力道均匀增加吹起；

4.对应显示有low、normal和high三种气压高低状态；

5.接收端有一个切换显示单位的按键；

6.数据传输采用无线模块nrf2401；

7.发送端采用STC12C5A60S2单片机、接收端采用STC89C52单片机；

​演示视频：

基于51单片机的无线胎压测量设计

添加图片注释，不超过 140 字（可选）

程序

#include <reg51.h>
/***微信公众号：木子单片机*******/
#include"defines.h"
#include "def.h"
#include "sbits.h"
#include "60s2.h"

uchar TxBuf[2];
uint  dat;
uint dat1;

uchar r1,r2;
void main()
	{

		INputchange(0x01);	  //用的是P1.0端口
		init_NRF24L01() ;
		nRF24L01_TxPacket(TxBuf);	// Transmit Tx buffer data
		while(1)
			{
				dat=AdHandle(0);   //0值得是在P1^0

				dat1=dat/10;

				r1=dat1/100;
				r2=dat1%100;

				TxBuf[0]=r1;
				TxBuf[1]=r2;
				nRF24L01_TxPacket(TxBuf);	// Transmit Tx buffer data
				Delay3(1000);
				SPI_RW_Reg(WRITE_REG+STATUS,0XFF);//clear RX_DR or TX_DS or MAX_RT interrupt

			}
	}

硬件设计

使用元器件：

单片机：STC89C52；

（注意：单片机是通用的，无论51还是52、无论stc还是at都一样，引脚功能都一样。程序也是一样的。）

按键；插针；晶振12M；

瓷片电容-30p；led(红)；

DC头；电源线；排阻；

ASM1117；8脚插排；

STC12C5A60S2；

电解电容10uf；

40P管脚座；

导气管；

添加图片注释，不超过 140 字（可选）

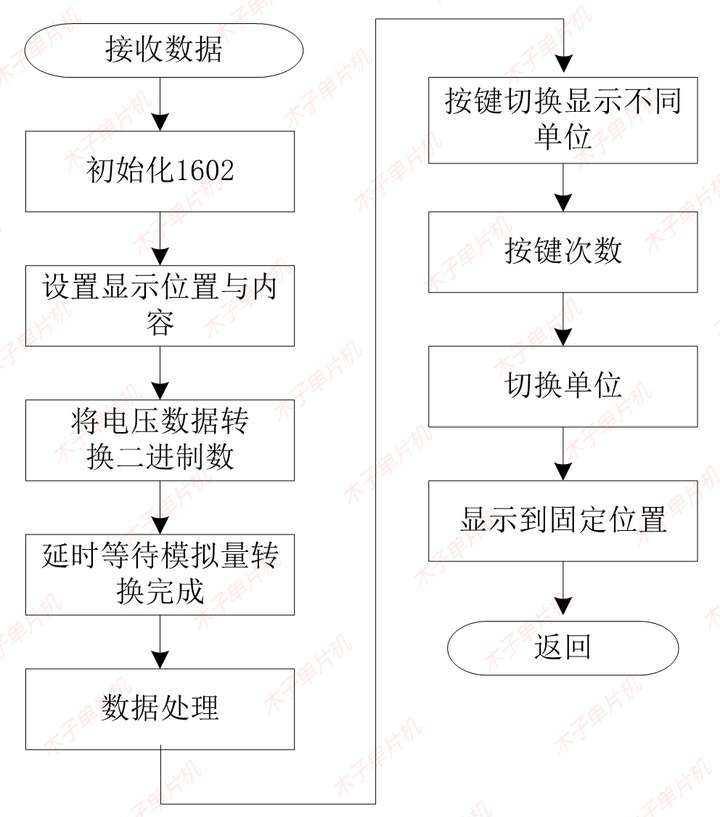

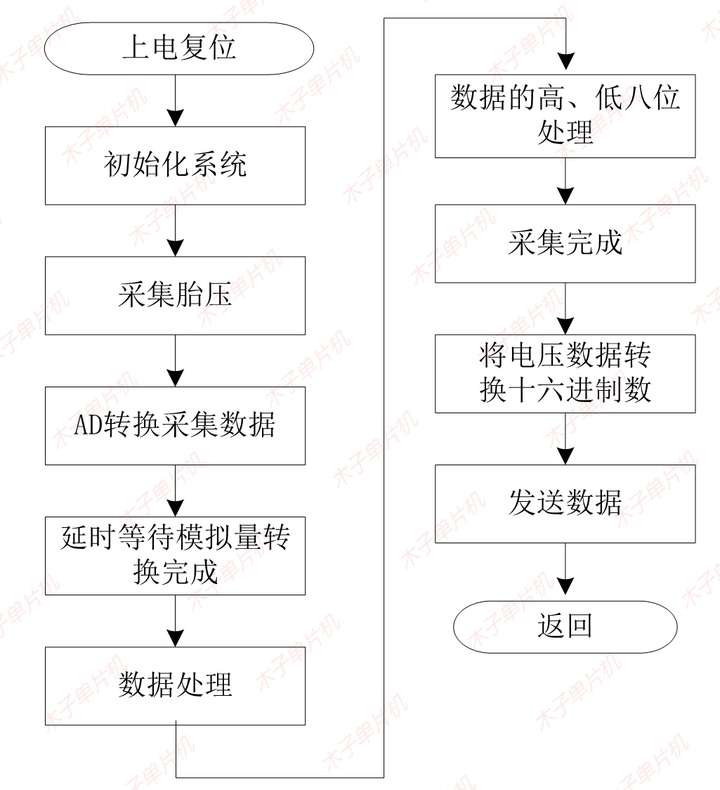

流程图：

添加图片注释，不超过 140 字（可选）

设计资料

01原理图

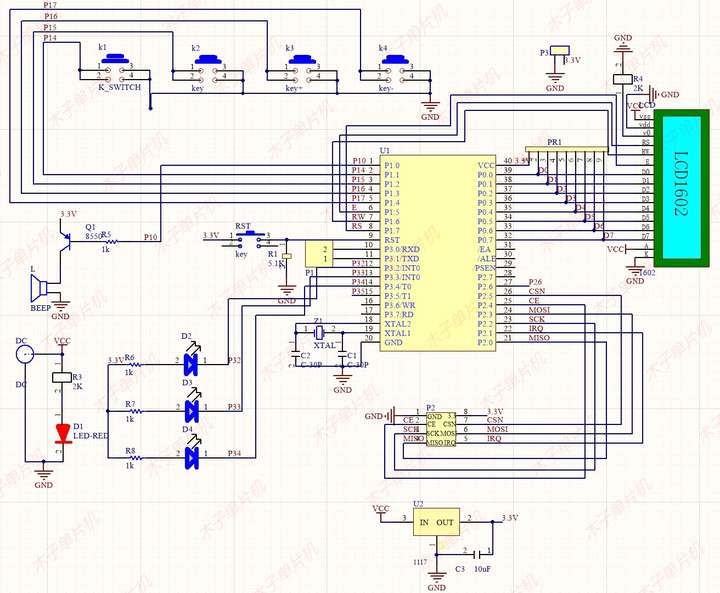

本系统原理图采用Altium Designer19设计，具体如图！

添加图片注释，不超过 140 字（可选）

02PCB

本系统pcb采用Altium Designer19设计，具体如图！

03程序

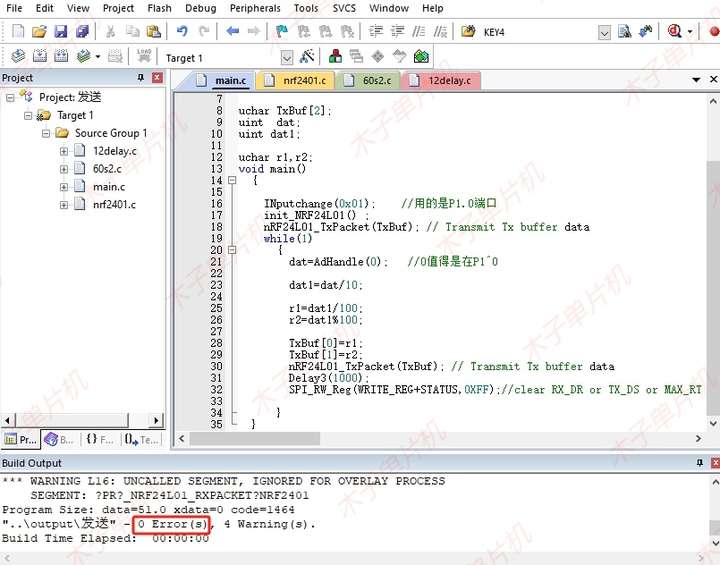

本设计使用软件keil5版本编程设计！具体如图！

添加图片注释，不超过 140 字（可选）

04设计报告

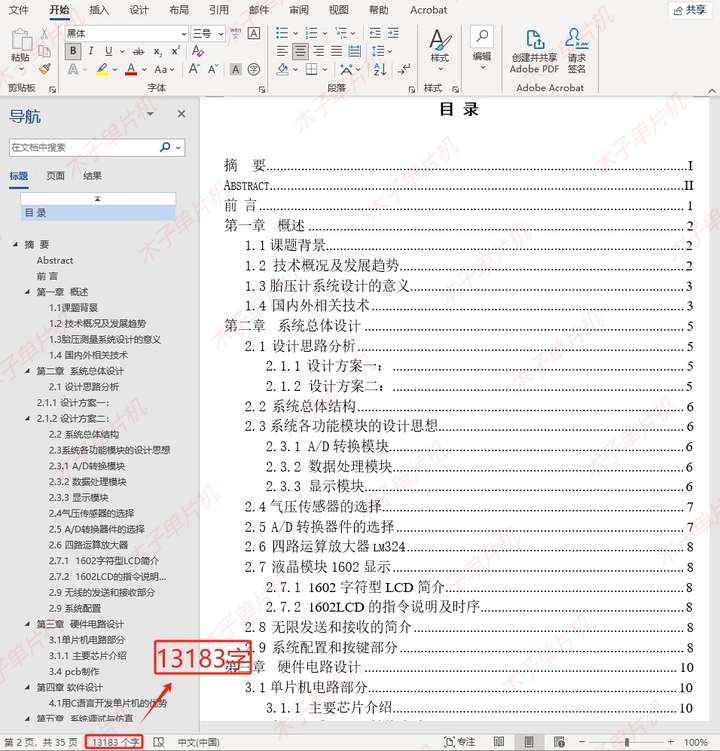

一万三千字设计报告，具体如下！

添加图片注释，不超过 140 字（可选）

05设计资料

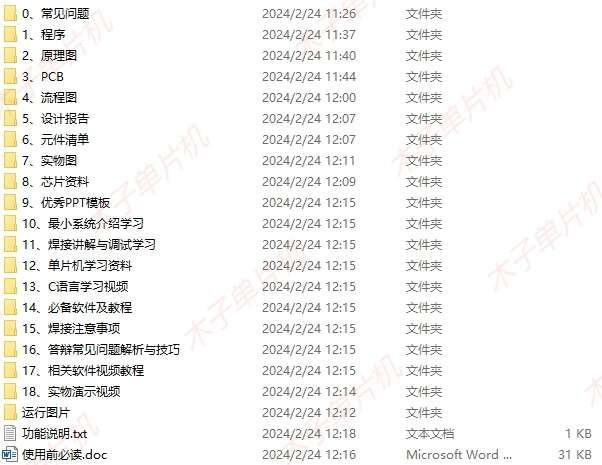

        资料获取请关注同名公众号，全部资料包括程序（含注释）、AD原理图、PCB、设计报告、流程图、实物图、元件清单、实物演示视频等。具体内容如下，全网最全! ！

资料获取请观看前面演示视频！
