基于51单片机交通灯设计

（仿真＋程序）

功能介绍

具体功能：

1.一个数码管显示倒计时，LED作为红绿黄灯；

2.开始运行全红灯倒计时5秒，之后循环南北绿灯30秒，黄灯3秒，东西绿灯25秒，黄灯3秒；

3.按键长按可以设置四路口全变红灯;

演示视频：

基于51单片机交通灯设计—1个数码管、禁止通行

添加图片注释，不超过 140 字（可选）

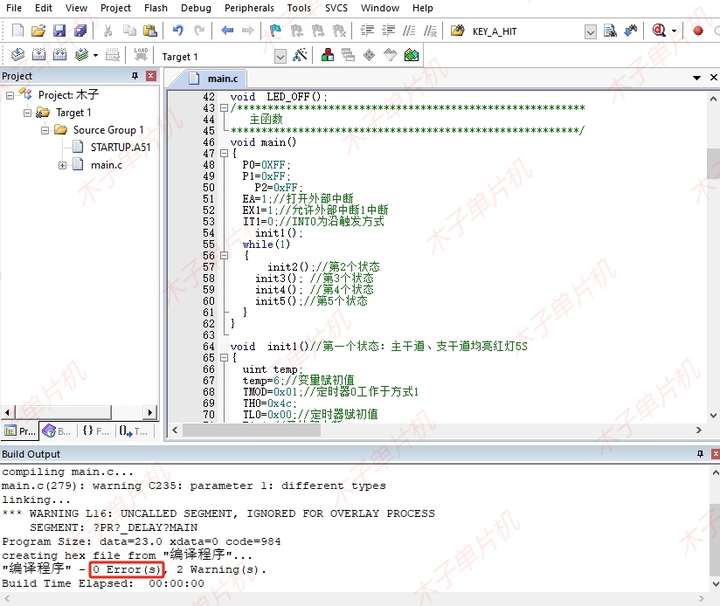

程序

//包含头文件
/***微信公众号：木子单片机********/
#include<reg51.h>
#include <intrins.h>
//宏定义
#define uchar unsigned char
#define uint unsigned int
#include "eeprom52.h"	   //信息存储位置的头文件
sbit k1=P1^0;
sbit k2=P1^1;
sbit k3=P1^2;
sbit k4=P1^3;
sbit k5=P1^4;
sbit k6=P1^5;
sbit k7=P1^6;
sbit k8=P1^7;  //选手按键
sbit start=P3^0;  	//主持人按键开始
sbit reset=P3^1;	//复位

sbit add1=P3^2;   	//抢答时间调整，加1
sbit dec1=P3^3;   	//抢答时间调整，减1
sbit add2=P3^4;	   	//答题时间调整，加1
sbit dec2=P3^5;		//答题时间调整，减1

  //uchar code tab[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77};  //0-9代码
unsigned char code tab[]={0x5F,0x44,0x9D,0xD5,0xC6,0xD3,0xDB,0x45,0xDF,0xD7,  0xCE,0xC7,0xDC}; //数字0-9的编码 和H q d
uchar shiwei,gewei,xuanshou,count,p,second;
uchar qd_time,dt_time;						//抢答时间，答题时间
uint t,m,n,a,a1,a2,a3,a4,a5,a6,a7,a8;


sbit beep=P3^6;   //蜂鸣器

bit  qd;			//抢答标志位，=1时开启抢答
bit  dt;			//答题标志位，=1时开启答题
bit  disp_qd_dt;	//显示抢答还是答题时间标志位，=0时是显示抢答时间，=1时是显示答题时间


void Timer()
{
	TMOD=0x01;	//定义工作方式
	TH0=0x3C;  //初值15536，计数50000次，每次1uS，总计50ms
	TL0=0xB0;
	IE=0x82;  //这里是中断优先级控制EA=1（开总中断）,ET0=1（定时器0允许中断)，这里用定时器0来定时
	TR0=0;  	//开启定时器定时
}

void tim(void) interrupt 1 using 1  //为定时中断T0
{
	TH0=0x3C;  //重新赋值
	TL0=0xB0;
	TR0=1;
	count++;   //计数一次时50ms，20次为1s
	if((second<=10)&&(count==10)&&(dt==1))	//计时到500ms时，根据需要蜂鸣器闪烁
		beep=0;
	if(count==20) //20*50ms=1秒
	{
		count=0;
		if(second>=1)
			second--; //秒减1
		else
			TR0=0;
		if((second<=10)&&(dt==1))		//当秒见到10以下时，控制蜂鸣器闪烁鸣响
			beep=1;
	}
}

void delay(uint z)  //延时函数
{
	uint x,y;
	for(x=z;x>0;x--)
		for(y=110;y>0;y--);			//约1ms
}

/******************把数据保存到单片机内部eeprom中******************/
void write_eeprom()
{
	SectorErase(0x2000);
	byte_write(0x2000, qd_time);
	byte_write(0x2001, dt_time);
	byte_write(0x2060, a_a);
}

/******************把数据从单片机内部eeprom中读出来*****************/
void read_eeprom()
{
	qd_time = byte_read(0x2000);
	dt_time = byte_read(0x2001);
	a_a     = byte_read(0x2060);
}

/**************开机自检eeprom初始化*****************/
void init_eeprom()
{
	read_eeprom();		//先读
	if(a_a != 1)		//新的单片机初始单片机内问eeprom
	{
		qd_time = 30;
		dt_time = 60;
		a_a = 1;
		write_eeprom();	   //保存数据
	}
}

void display (void) //显示函数
{
	unsigned char shiwei,gewei,xuanshou;
	shiwei=tab[second/10]; 		//将秒数据拆开成两个一位数
	gewei=tab[second%10];
	xuanshou=tab[p];

	P0=gewei;		//送入P0口的gewei数据
	P2=0x7F;		//个位位选
	delay(5);		//延时5ms
	P2=0xFF;		//关闭位选，防止出现鬼影	   下同

	P0=shiwei;		//显示十位
	P2=0xBF;   		//打开显示时间十位的位选
	delay(5);
	P2=0xFF;

	P0=0x80;		//显示横线
	P2=0xDF;
	delay(5);
	P2=0xFF;

	P0=xuanshou;
	P2=0xEF;    	//选手位选
	delay(5);
	P2=0xFF;
}


void keyscan(void)	   //按键扫描函数
{
	if(add1==0)		   //判断抢答时间加键是否按下
	{
		display();	   //延时去抖
		if(add1==0)	   //再次判断按键是否按下
		{
			p=11;	   //显示q 代表抢答时间设置
			disp_qd_dt=0;	//显示抢答时间
			qd_time++;		//抢答时间加
			if(qd_time>=99)	//最大值可以加到99
				qd_time=99;
		}
		second=qd_time;		//将抢答时间赋值秒数据，用于计时
		do
			display();		//调用显示函数
		while(add1==0);		//按键释放
		write_eeprom();			   //保存数据
	}

	if(dec1==0)				//键按键是否按下
	{
		display();			//用显示函数代替延时去抖，防止按下按键时屏幕的闪烁
		if(dec1==0)			//再次判断按键是否按下
		{
			p=11;			//显示q
			disp_qd_dt=0;	//标志位置0
			qd_time--;		//抢答时间减
			if(qd_time<=1)	//时间减最低值1
				qd_time=1;
		}
		second=qd_time;		//将抢答时间赋值秒，用于倒计时
		do
			display();		//调用显示函数
		while(dec1==0);		//按键释放
		write_eeprom();			   //保存数据
	}
	if(add2==0)				//答题时间设置参照抢答时间设置部分注释
	{
		display();
		if(add2==0)
		{
			p=12;
			disp_qd_dt=1;
			dt_time++;
			if(dt_time>=99)
				dt_time=99;
		}
		second=dt_time;
		do
			display();
		while(add2==0);
		write_eeprom();			   //保存数据
	}

	if(dec2==0)
	{
		display();
		if(dec2==0)
		{
			p=12;
			disp_qd_dt=1;
			dt_time--;
			if(dt_time<=1)
				dt_time=1;
		}
		second=dt_time;
		do
			display();
		while(dec2==0);
		write_eeprom();			   //保存数据
	}
}

void init()   						//初始化函数
{
	t=0;
	beep=1;
	p=10;							//选手号初始为显示H，表示等待
	second=qd_time;					//将抢答时间赋值秒
}

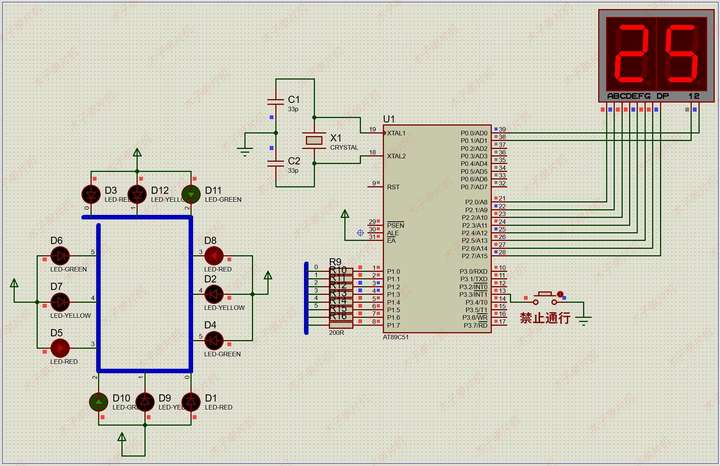

硬件设计

使用元器件：

单片机：AT89C51；

（注意：单片机是通用的，无论51还是52、无论stc还是at都一样，引脚功能都一样。程序也是一样的。）
