动态路由RIP实验（保姆级教程）

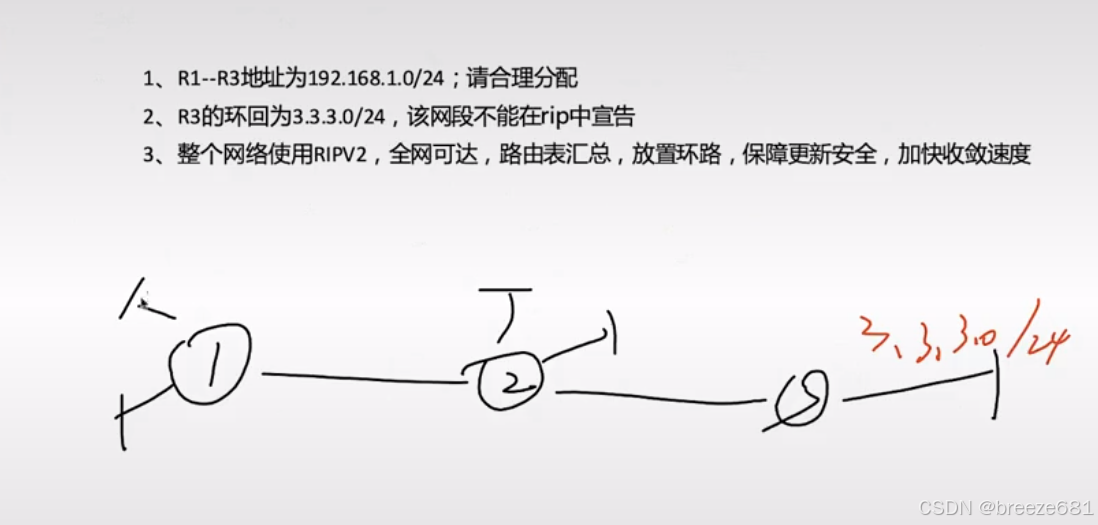

实验要求：

1、R1--R3地址为192.168.1.0/24；请合理分配
2、R3的环回为3.3.3.0/24，该网段不能在rip中宣告
3、整个网络使用RIPV2，全网可达，路由表汇总，防止环路，保障更新安全，加快收敛速度

一、IP规划

1.1、子网划分

将地址借两位化为4个子网为：192.168.1.0/26，192.168.1.64/26，192.168.1.128/26，192.168.1.192/26

1.2、骨干网段划分

将192.168.1.0/26用于骨干划分，图中有两个骨干我们使用192.168.1.0/30，192.168.1.4/30

1.3、环回网段划分

我们用192.168.1.64/26，192.168.1.128/26给R1和R2的环回网段

将192.168.1.64/26分为 192.168.1.64/27 ，192.168.1.96/27给R1

将192.168.1.128/26分为192.168.1.128/27，192.168.1.160/27给R2

1.4、配置IP

以R1为例：

interface g0/0/0        //进入接口

ip address 192.168.1.1 30         //为接口配置地址

使用以上命令将所有接口和环回的ip配置好，并ping直连路由测试。

二、动态路由

以R1为例：

rip 1        //进入进程号

version 2        //选择版本号

network 192.168.1.0       //宣告接口

使用以上命令将回环接口和R1-R3之间的接口宣告，此时以达到全网可达，可以在浏览器上ping其他网络断查看是否能ping通。

三、缺省路由

在R3上：

rip 1         //进入进程号

default-route originate        //手动配置缺省路由

测试：在R1上ping3.3.3.0的地址，看是否能通

四、手工通讯加密

在路由器的接口输入“rip authentication-mode md5 usual cipher 123”路由器之间的通讯加密，其中123为密码可以根据情况自行设置。

五、手工汇总

到出的接口中，这里以R1为例：

rip summary-address 192.168.1.64 255.255.255.192        //子网掩码不能简写

配置后可进入其他路由器中查看路由配置是否改变汇总。

六、加快收敛

到浏览器中的rip中，这里以R1为例：

timers rip 15 90 120

在每个浏览器中配置即可加快收敛，需要注意的是若果修改计时器最好能维持原有的倍速。

七、被动防环

因为手工汇总，当有一台环路关闭时，发过来的会通过缺省路由回去，形成被动环，则

ip route-static 192.168.1.62 26 null 0

在R1、R2上配置被动防环

到此实验就结束了，希望对大家有所帮助，如果有错误和不足欢迎大家指错。
