一、单目相机模型

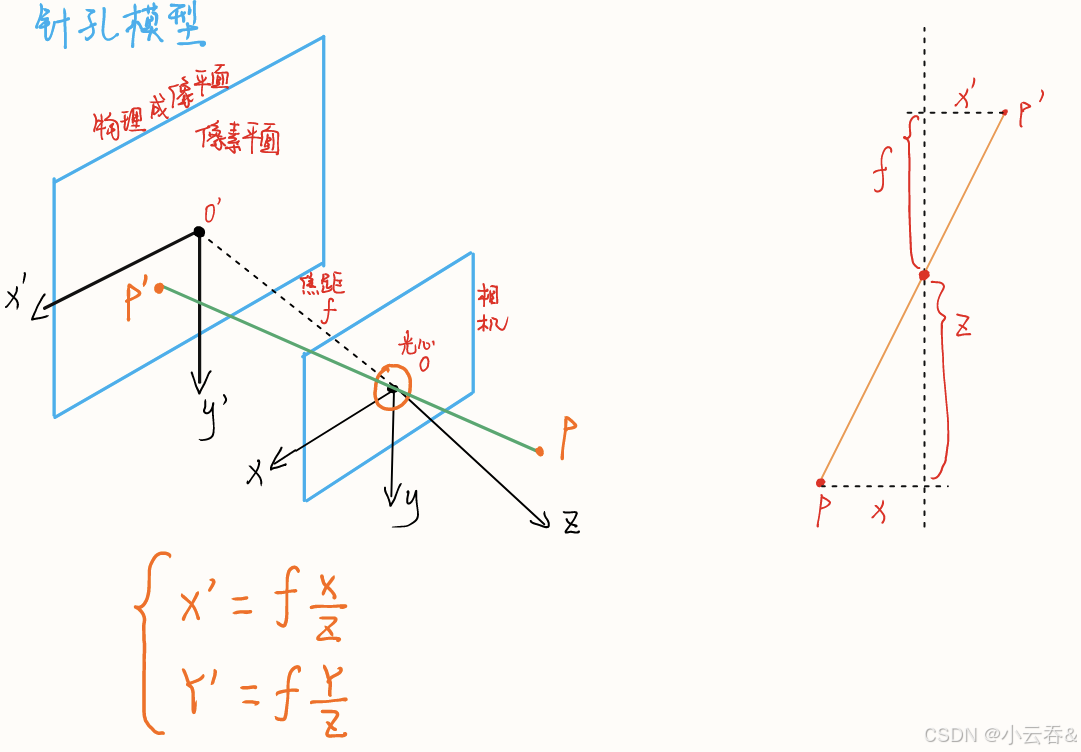

1.针孔摄像机（投影变换）

左边的图也描述了世界坐标系与相机坐标系的关系

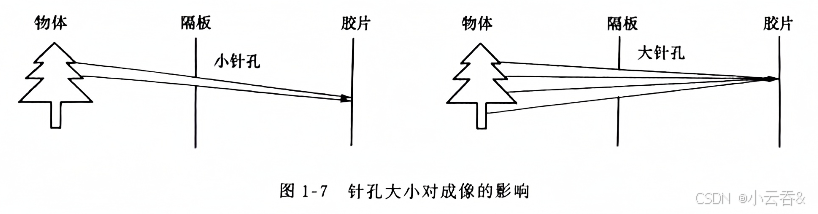

在其中，实际上的光圈是有大小的，不能认为光圈无限小

针孔太大的时候会发现一个点上接收的光线多了，就会使图像不清晰。

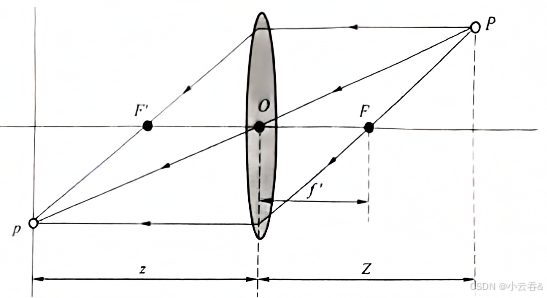

1.1、透镜成像

在现代摄像机中，为了解决针孔摄像机成像清晰度和亮度之间的冲突，人们在摄像机小孔处装上镜头，利用这种可以聚焦或分散光线的光学设备来改善这个问题。摄像机的镜头有很多种类，在不同的应用场景下会采用不同材质（塑料、玻璃或晶体等）或多个光学零件的组合（反射镜、透射镜、棱镜等）。凸透镜是其中最基本的光学零件之一，带有镜头的摄像机成像也是基于凸透镜成像原理。

对应关系为

1.2、透镜成像问题

但是采用透镜会带来另外一些问题，比如失焦和畸变。

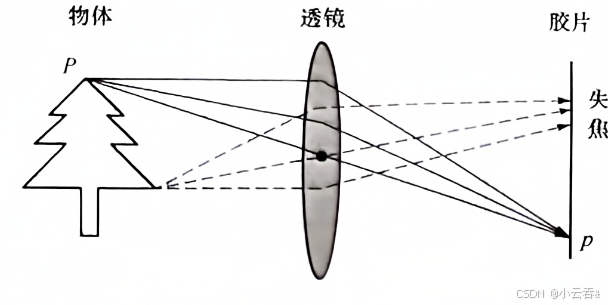

在图中P点发出的光线通过透镜可以汇聚到p，但这个性质并非适用于三维物体上的所有点，会导致与镜头不同距离的点发出的光线无法完全聚焦在胶片上，这部分图像就会失焦，即变"虚"。因此透镜成像具有一定的成像距离限制，在该距离内物体可以在胶片上清晰成像。在摄影领域，该距离也称为景深，微距摄像就是利用了这一属性，在景深范围内呈现清晰的像，在景深范围外图像虚化，以此构造出一种美感。

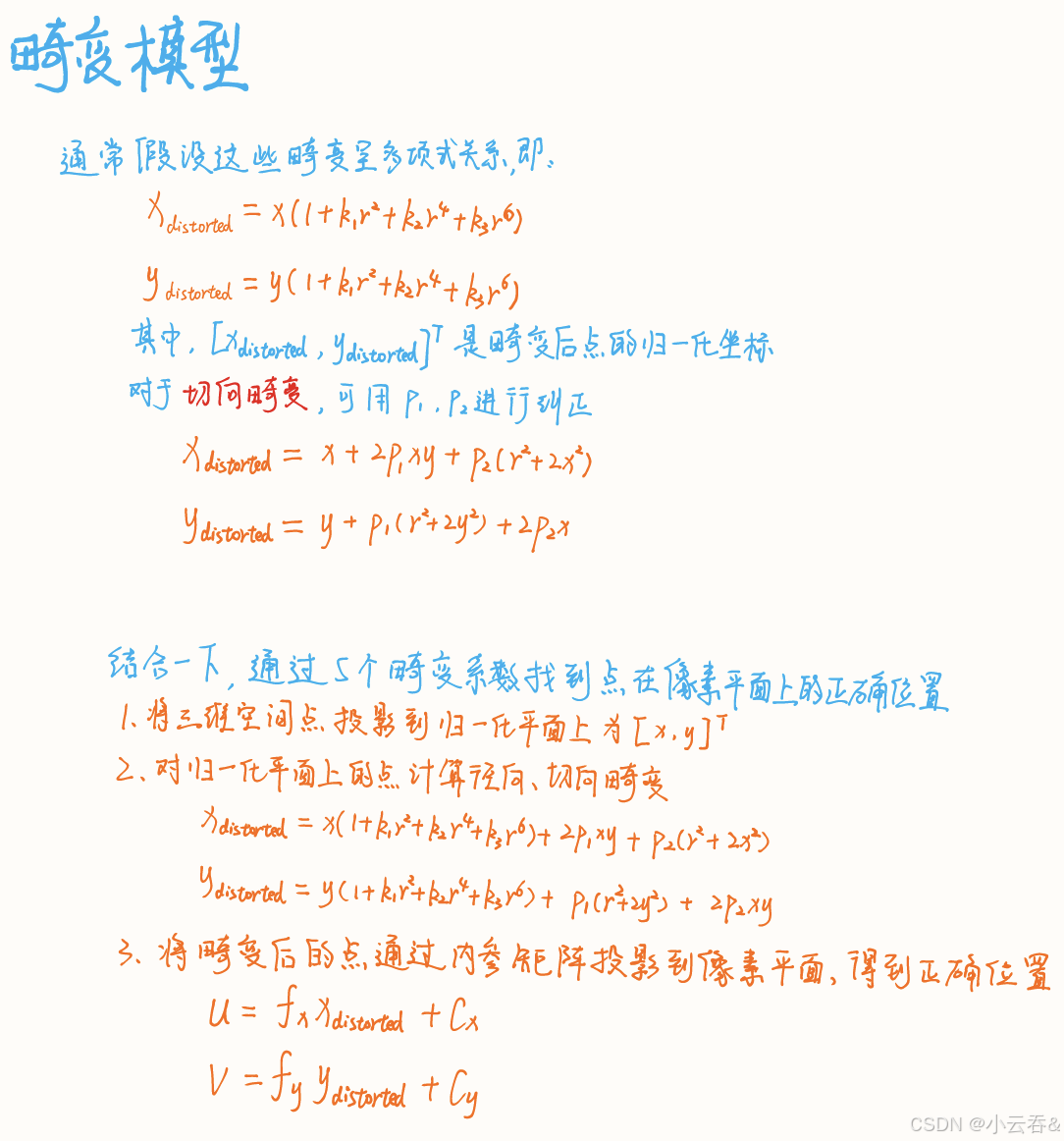

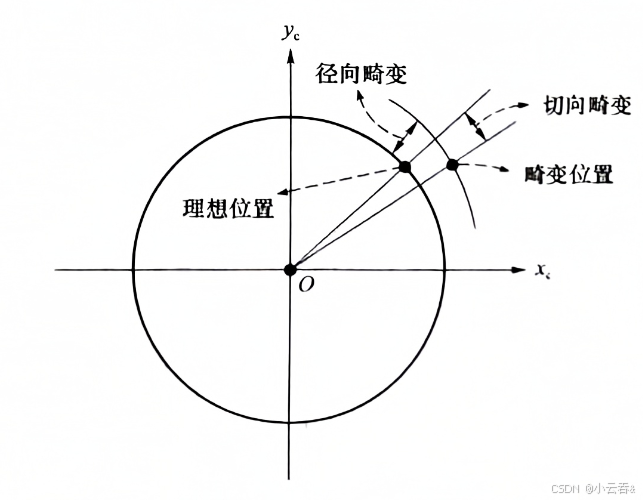

畸变矫正

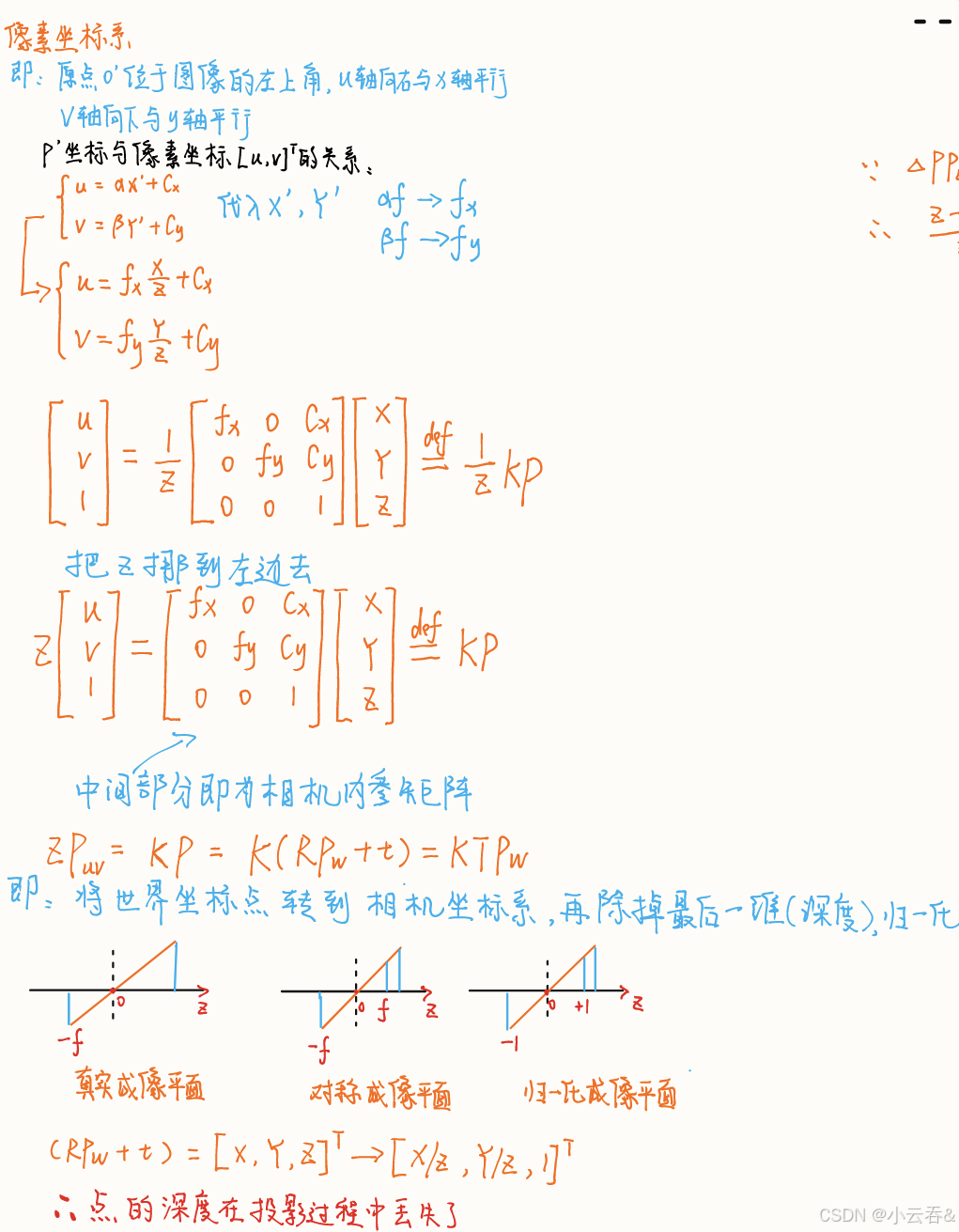

2.一般相机模型(透视投影，相机参数)

在针孔摄像机模型中，三维空间中的点被映射到二维平面上，我们将这种三维到二维的映射称为投影变换。但是投影变换的结果并不直接对应于我们实际得到的数字图像。首先，数字图像中的点通常与图像平面中的点位于不同的参考系中；其次，数字图像是由离散的像素组成的，而图像平面中的点是连续的；最后，由于镜头的制作误差原因，摄像机可能会产生非线性失真，如径向畸变等。所以我们需要引入一些额外的摄像机参数对这些转换进行建模，以实现三维点到二维像素点的映射。

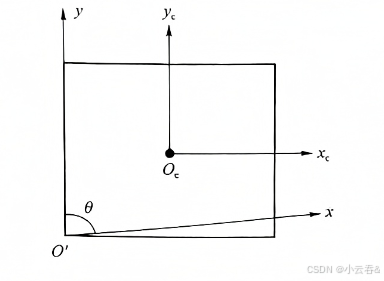

一般情况下，像素平面上每个像素的形状都是方形的，但由于摄像机传感器制作工艺的误差，像索可能会发生倾斜，使之不是方形而是近似平行四边形，这样便导致图像发生倾斜，像素坐标系x轴和y轴之间的夹角不再垂直，略大于或小于90。

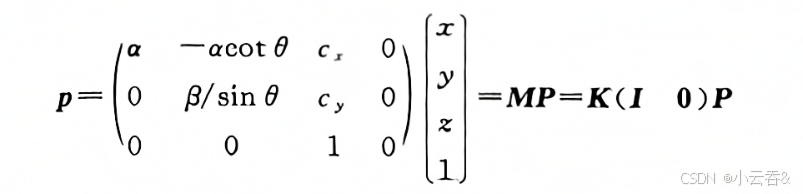

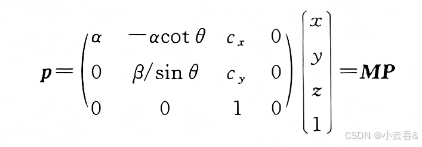

假设 $\theta$ 为x轴和y轴的夹角，由于 $\theta$ 可能不为90°，所以需要对摄像机模型进行进一步的修正，在M矩阵中加入 $\theta$ 参数来表示像素倾斜情况：

相机内参数矩阵即为K：

则可把上述式子写为：

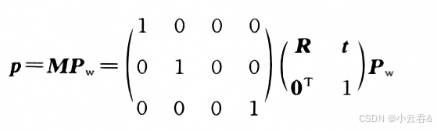

摄像机中点的映射都是基于摄像机坐标系的，当有多个摄像机的时候，我们就需要有统一的坐标系来描述——世界坐标系。在三维刚体运动中，我们知道两个坐标系间存在旋转和平移，可表示为：

再代入上面的式子：

相机外参数矩阵:（R t）

M称为透视投影矩阵

3.规范化摄像机

即K为一个三维的单位矩阵，内参数 $\alpha =1$ ， $\beta =1$ ， $\theta =90^{o}$ , $C_{x}=C_{y}=0$

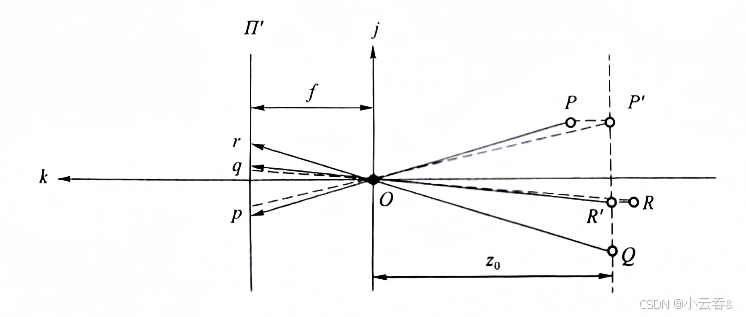

4.弱透视投影摄像机

当三维物体的深度远小于其与摄像机的距离时，即三维物体距离摄像机很远时，可以近似认为三维物体上的所有点（如人脸上眼睛凹鼻子凸）到摄像机成像平面的距离相等，此时这个摄像机就称为弱透视投影摄像机。

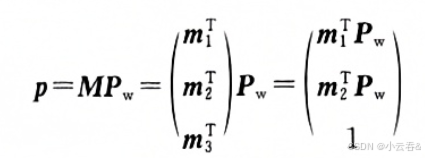

投影矩阵为：

在弱透视投影中向量 $v_{1*3}=0$ ，所以可写成：

于是有如下三维点到二维点的映射关系：

通常当物体距离摄像机较远时，我们以弱透视投影的模型进行计算，可以简化计算的复杂度。

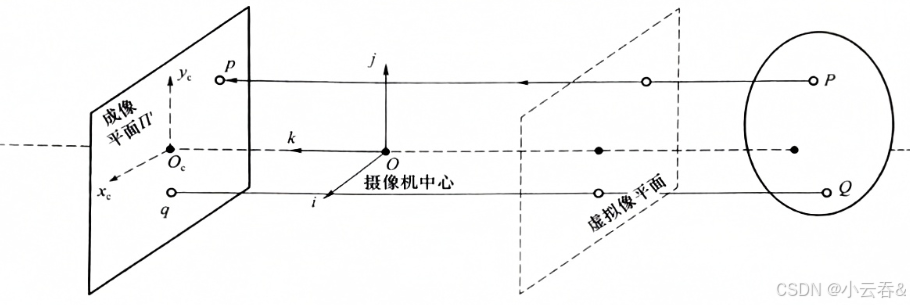

5.正交投影摄像机

假设当摄像机焦距无限大，且物体距离摄像机足够远时，对象的透视效果会消除，同时在成像平面上会投影出与对象大小相同的图像，这种投影可以保留平行关系，其中每个投影线都是平行的。

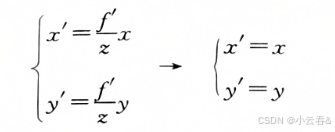

对应点关系：

映射关系为：

二、双目相机模型

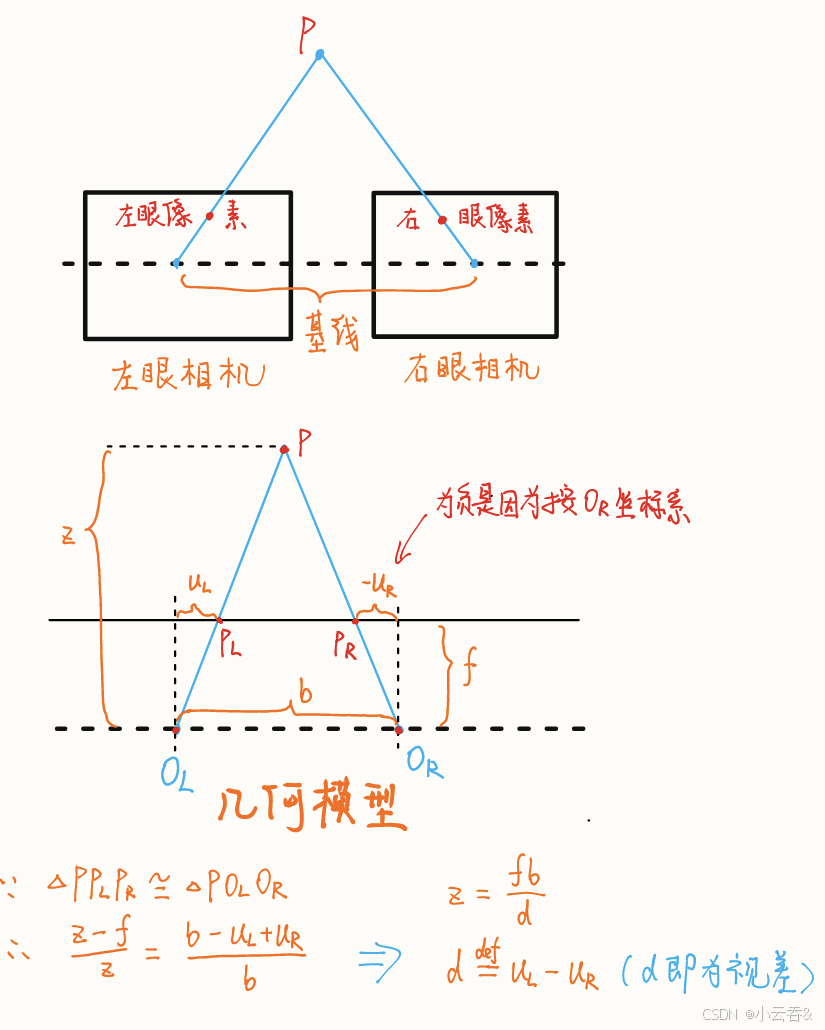

平行视图系统：

三、RGB-D相机模型

RGB-D相机模型是一种能够主动测量每个像素深度的相机模型。

相比于双目相机通过视差计算深度的方式，RGB-D相机的做法更为“主动”一些。它按照原理主要可以分为两大类：

1、是通过红外结构光（Structured Light）来测量像素距离，如Kinect 1代、Project Tango 1代、Intel RealSense等；

2、是通过飞行时间法（Time-of-flight，ToF）原理测量像素距离，如Kinect 2代和一些现有的ToF传感器等。

RGB-D相机通常包含一个普通的摄像头以及至少一个发射器和一个接收器。在测量深度时，相机会向探测目标发射一束光线（通常是红外光），然后根据返回的光信号计算物体离自身的距离。在结构光原理中，相机根据返回的结构光图案进行计算；而在ToF原理中，相机则根据光束的飞行时间来确定距离。完成深度测量后，RGB-D相机会将深度信息与彩色图像素进行配对，输出一一对应的彩色图和深度图。

然而，RGB-D相机也存在一些使用局限，比如使用范围受限、容易受到日光或其他传感器发射的红外光干扰、无法测量透射材质物体的位置等，同时在成本和功耗方面也有一些劣势。
