实操项目：停车场收费系统（高频卡）

目录

一、任务要求

二、界面与硬件

1.串口设置界面

 2.停车场收费系统界面

3.所用到的硬件

4.硬件连接

三、部分代码

一、任务要求

1.设计一个停车场收费系统，要求车辆进入时刷卡登记，出场刷卡后计算时间，并显示扣费金额。

2.功能要求：

       本停车场管理系统基于 NEWLab 平台高频读卡器模拟实现，适合于有长期固定停放车位的停车场。其系统功能如下:

（1)NEWLab 平台高频读卡器模拟停车场进出刷卡器，高频 M1 卡模拟停车卡，

（2)采用刷卡计费方式，车主通过打卡进出停车场，并能实现自动扣款缴费

（3)能实时显示[入场]和[出场]的时间和卡内的余额、停车消费金额。

（4)停车场管理系统可以记录车辆的[入场]、[出场]时间和停车费等历史数据

（5)当出现以下异常情况时，系统自动提示错误:

(a) 没有[入场]，就[出场]，系统提示“未查到入场记录”

(b)[出场]时未检查到高频卡，提示“未查到入场记录”;(c)[入场]时未检查到高频卡，提示“未查到入场记录”

(c) 上次[入场]未[出场]，再次入场，提示“前面有入场记录，没有出场记录!”。

二、界面与硬件

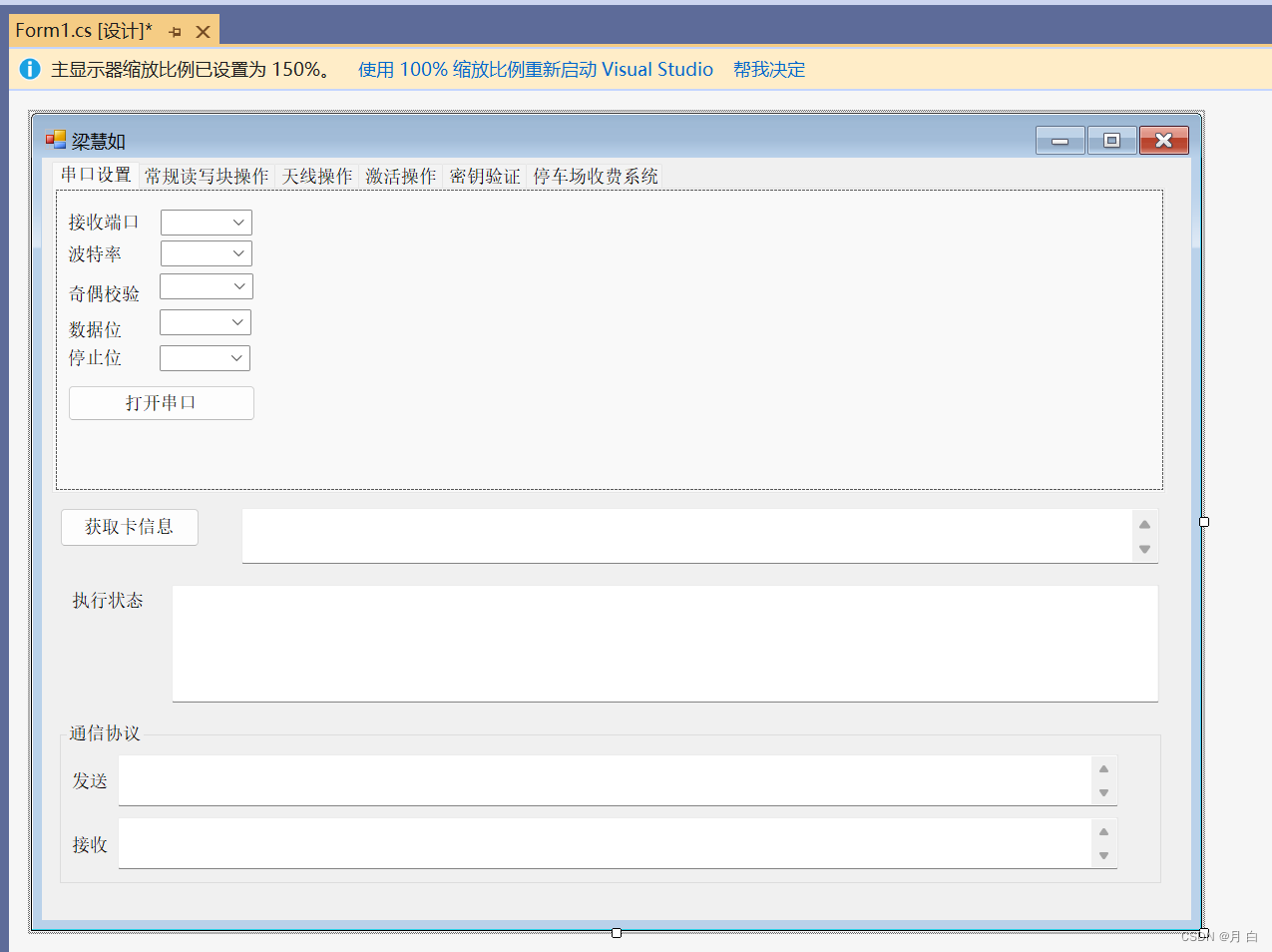

1.串口设置界面

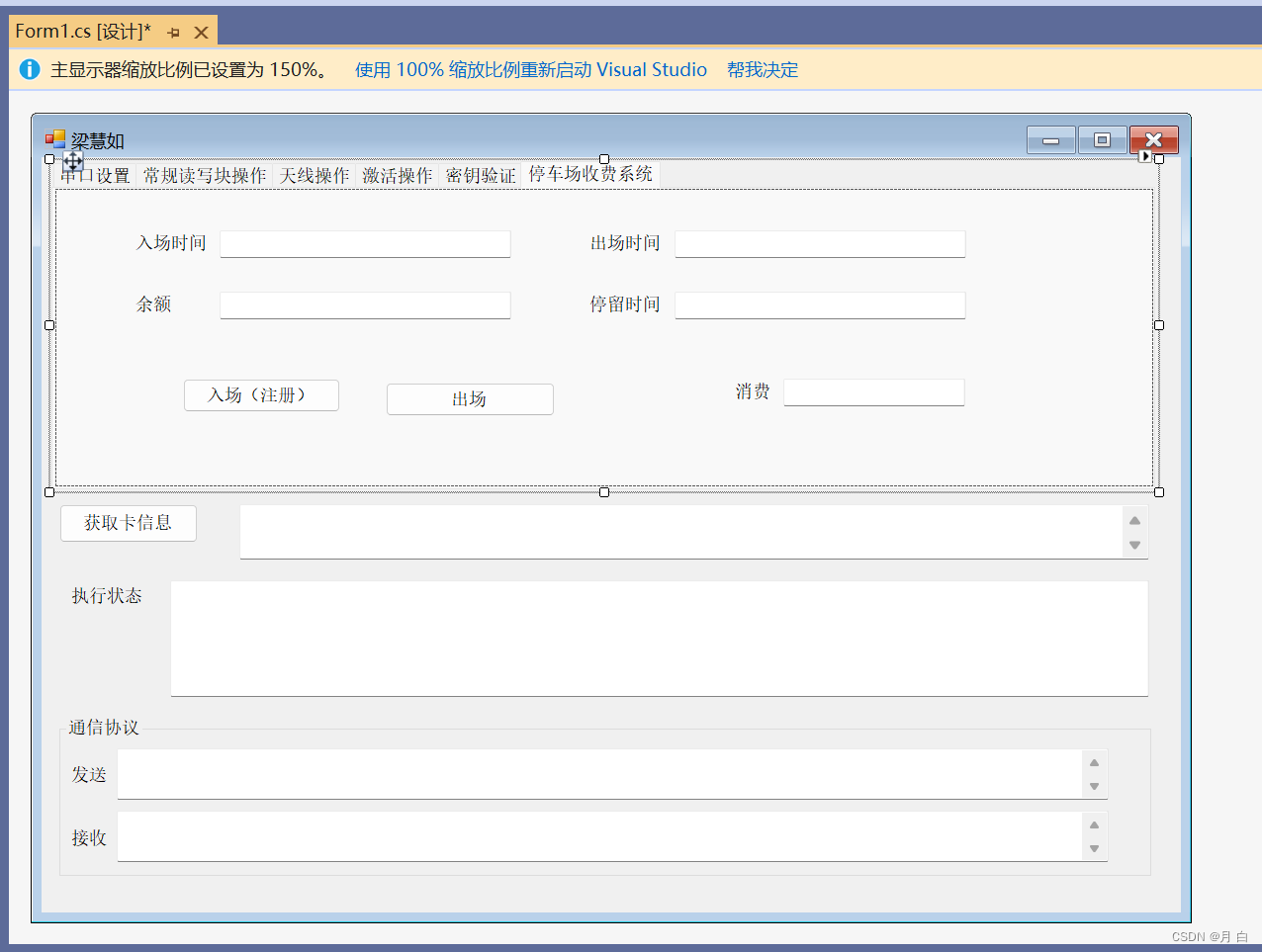

 2.停车场收费系统界面

3.所用到的硬件

NEWLab 平台、射频天线、HF射频模块和 M3 核心模块。

4.硬件连接

        串口线:连接计算机串口与 NEWLab 平台串口。电源适配器:连接电源适配器 DC12V 到 NEWLab 平台。I0 口: H 射频模块和 M3 核心模块采用 SPI 通信方式。SPI 是行外设接SerialPeripheral Interface 简写)。SPI 的通信原理很简单，它以主从方式工作，这种模式通常有一个主设备和一个或多个从设备，需要至少4 根线。HF 射频模块 MISO、MOSI、SCK、NSS、RST分别连接 M3 核心模块的 PA6、PA7、PA5、PA4、PA0。
