实验一： 云数据中心网络配置：验证部分

一、在 Host1 和 Host2 服务器上的 VM 上验证互联互通

1.在 Host1 上，使用 ip netns exec 命令进入 VM 中，ping 命令和 tcpdump 验证是否通信， 以及验证路由表。

验证路由：route -n

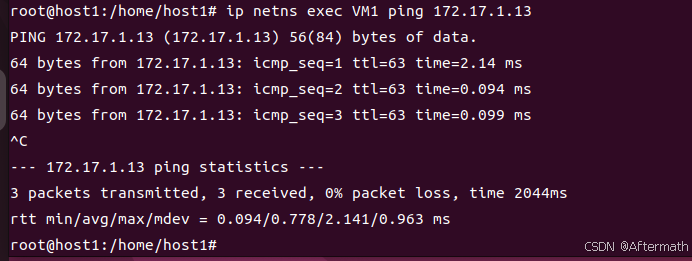

①验证hos1t上VM1 与 VM3 之间是否通信，验证是正常通信

命令参考：

ip netns exec VM1 ping 172.17.1.13

这里我的虚拟机host1用的是NAT模式，并且连上了网

也许桥接模式也可以，但我依旧困惑于NAT模式与桥接模式在内部通讯和外部通信方面的区别，或许你可以参考一下：虚拟机NAT模式和桥接模式分析-优快云博客虚拟机NAT模式和桥接模式分析-优快云博客）同时你也得关闭防火墙：sudo ufw disable

这下估计就能够成功了，如果依旧不行那就需要检查一下关于的路由配置了，当然也欢迎你的留言

②验证与 Host2 服务器上的 VM2 之间是否通信

命令参考：

ip netns exec VM1 ping 10.0.0.22

在这里的验证可能你需要明白VXLAN通道通信的原理

可以参考：详解VXLAN_vxlan隧道-优快云博客

这里我两台服务器均使用了NAT模式

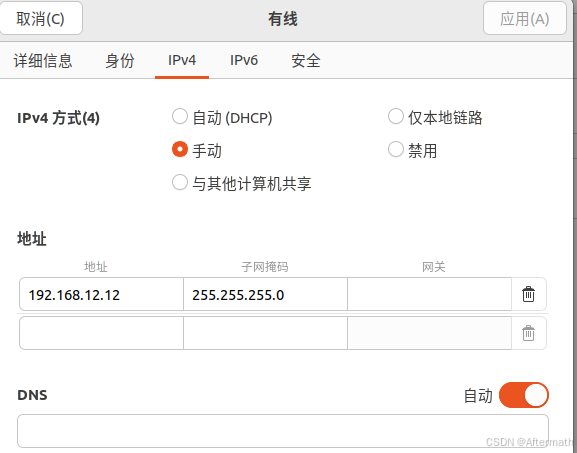

在IP方面我在host1上使用了手动配置，而不是采用自动（DHCP）方式：

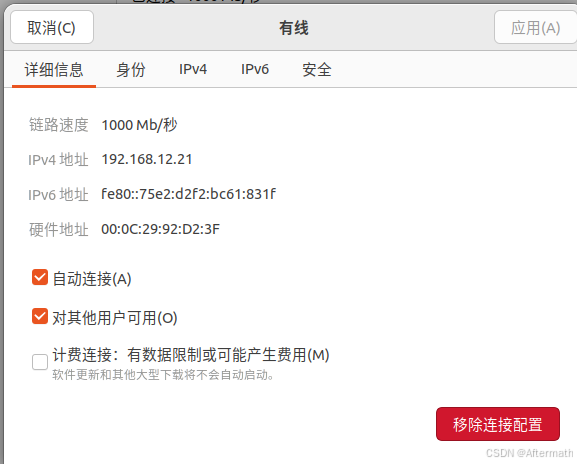

host2也同理（依旧需要关闭防火墙）：

那么关于VXLAN通道配置的命令呢：

在host1上：

ovs-vsctl add-port s1-vxlan vxlan0 -- set interface vxlan0 type=vxlan
options:remote_ip=192.168.12.21

在host2上：

ovs-vsctl add-port s1-vxlan vxlan0 -- set interface vxlan0 type=vxlan
options:remote_ip=192.168.12.12

综上②就能够完成验证了

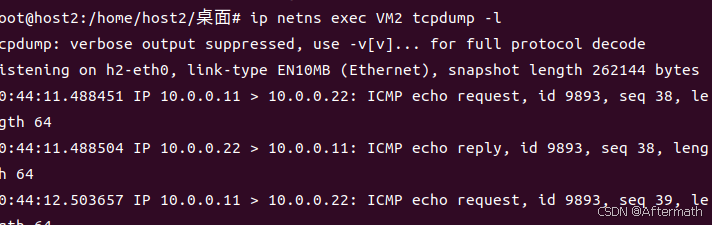

③在 Host2 服务器 VM2 上 tcpdump 抓包结果，正常收发数据

命令参考：（1）host1上发送ICMP：

ip netns exec VM1 ping 10.0.0.22

(2)host上抓包：

ip netns exec VM2 tcpdump -l

这一步没什么需要阐述的

2.在 Host2 上，使用 ip netns exec 命令进入 VM 中，ping 命令和 tcpdump 验证是否通信， 以及验证路由表。

验证路由：route -n

①Host2上VM1 与 Host2 上的 VM3

这一步实际上是在考察OVS交换机之间的通信

参考：OVS使用笔记（四十三）_ovs intport-优快云博客

命令参考：

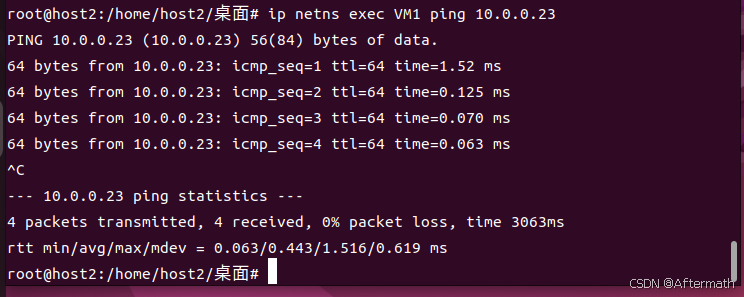

ip netns exec VM1 ping 10.0.0.23

②与 Host1 上的 VM3 和 VM1 通信验证

依旧是VXLAN通道问题

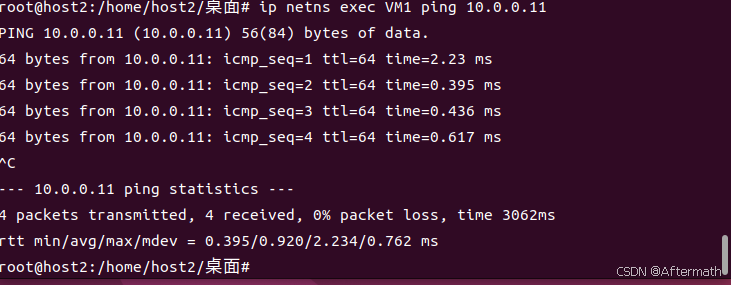

与VM1通信：

ip netns exec VM1 ping 10.0.0.11

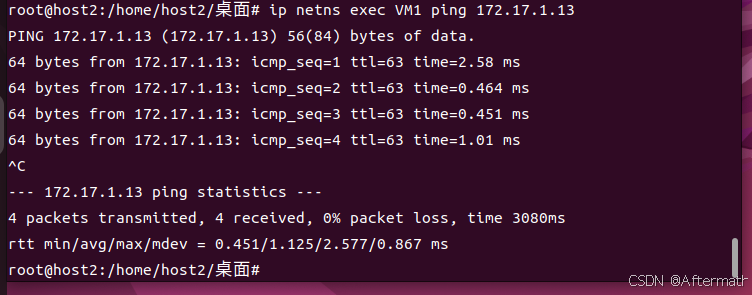

与VM3通信：

ip netns exec VM1 ping 172.17.1.13

二、 在 Host1 服务器上配置云网络主机能与公网 Internet 通信

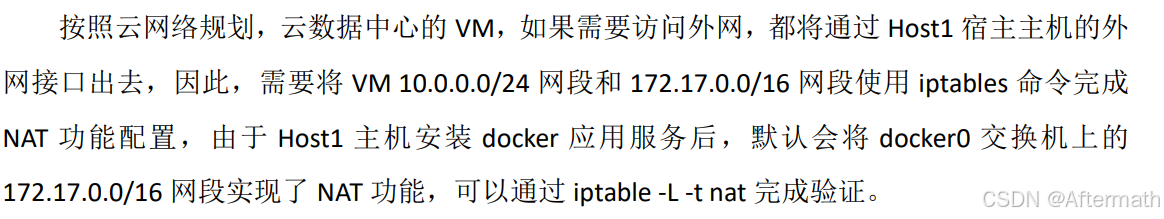

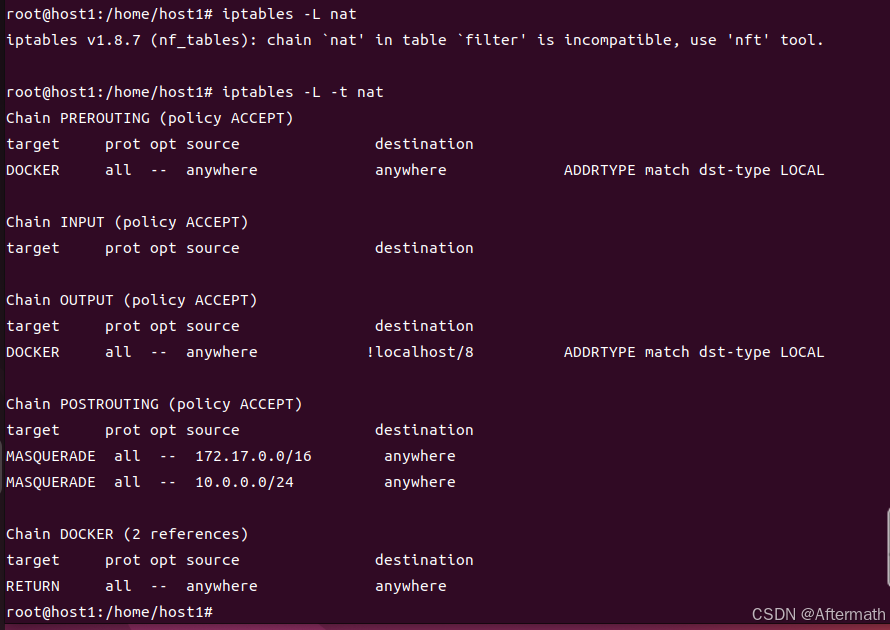

①验证 Linux 宿主机上的 Netfilter 的 NAT 表

②增加配置 nat，完成 VM 10.0.0.0/24 网段与外网通信

命令参考：

iptables -t nat -A POSTROUTING -s 10.0.0.0/24 -o eth0 -j MASQUERADE

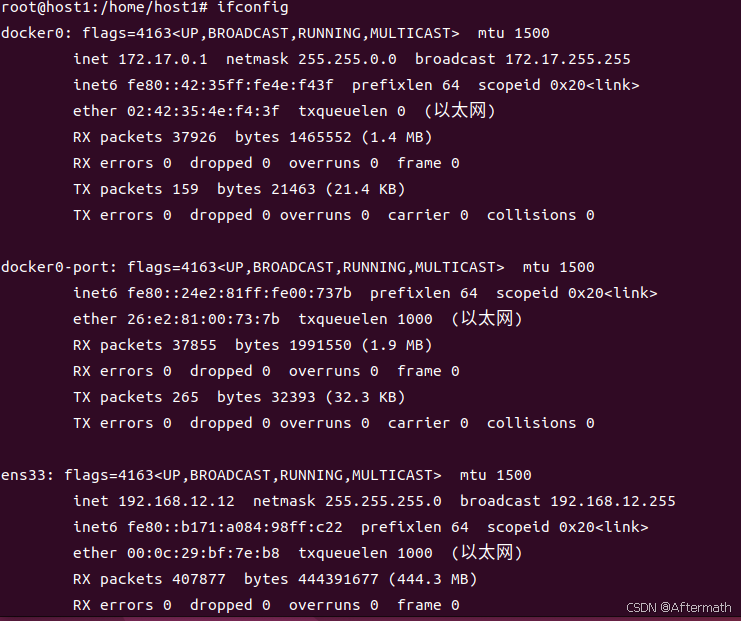

注意这里的eth0需要换成你自己的设备名称：ifconfig可以查看

这里我的设备名称为：ens33

或许你已经添加了规则：
可以使用-D选项删除已配置的规则

iptables -t nat -D POSTROUTING -s 10.0.0.0/24 -o eth0 -j MASQUERADE

验证命令：

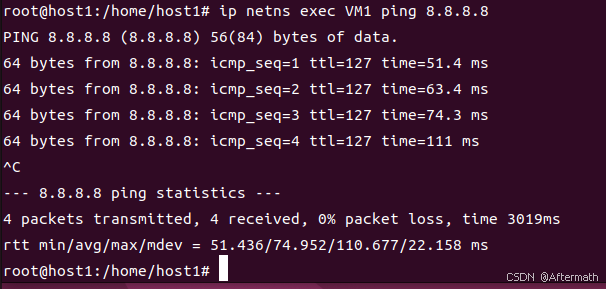

ip netns exec VM1 ping 8.8.8.8

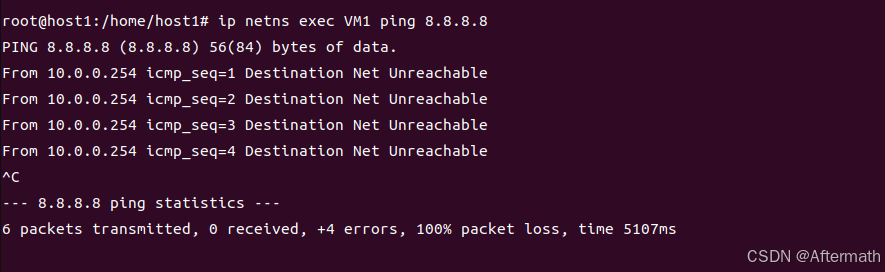

或许你可能会出现ping 8.8.8.8不通的情况，例如：

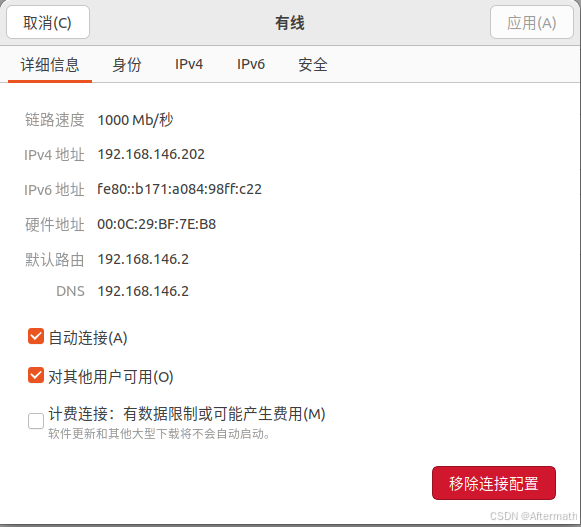

这是因为我们在IPV4设置的是手动IP，这是不能接入互联网，所以不能到达谷歌的内部公共DNS8.8.8.8，解决办法就是将IPV4设置为自动（DHCP）：

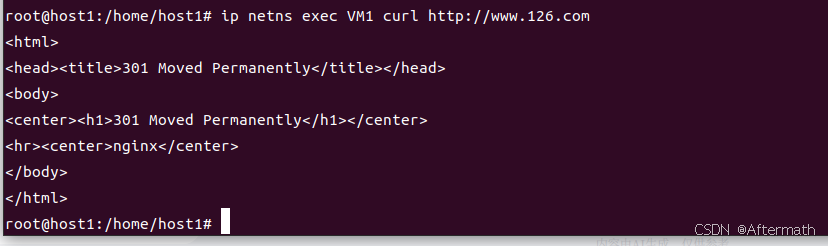

③使用 curl 模拟浏览器段验证访问公网 web

参考命令：

ip netns exec VM1 curl http://www.126.com

如果你的没有成功：

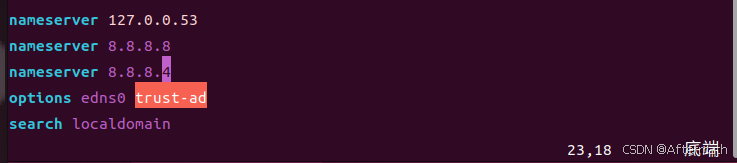

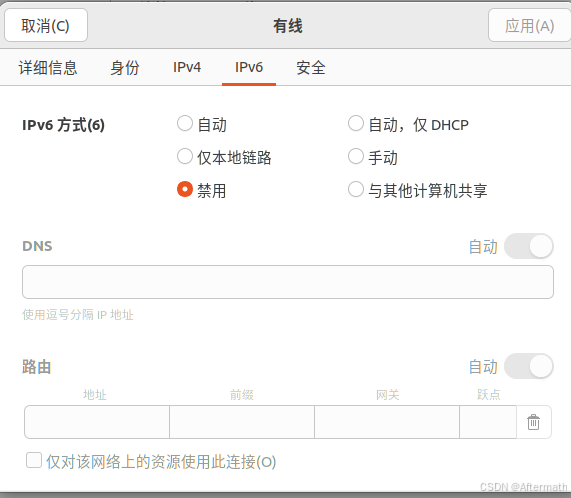

首先禁止掉IPV6，接着添加更加强大的DNS服务器（使用命令：vim /etc/resolv.conf进入文件编写，内容如下图所示）

应该就能成功了

到此本次实验一就结束了

三、内容总结

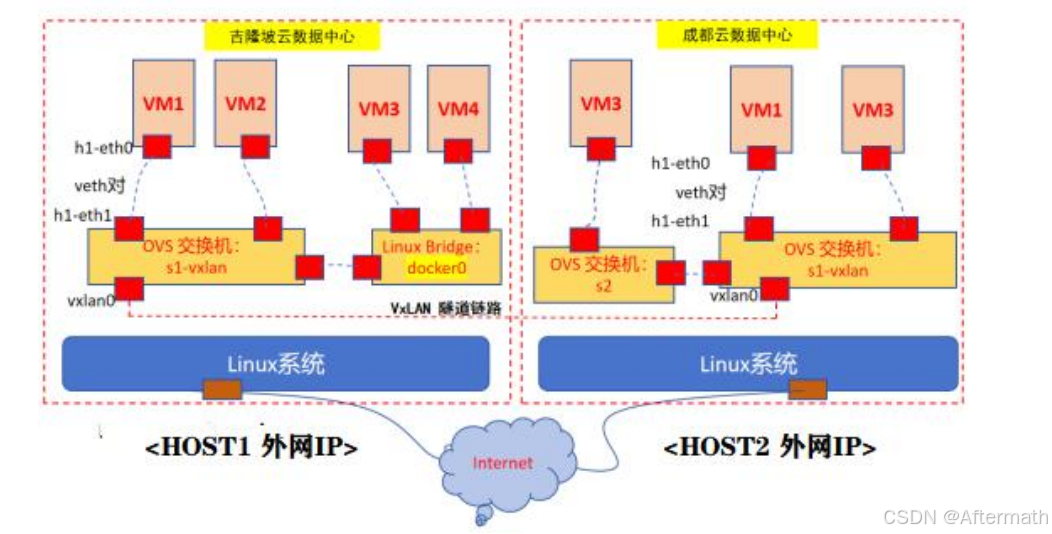

其实本次实验最重要的是理解下面那张图：

四、温馨提示

以上内容仅是个人观点和做法，理解不一定正确，仅供参考
