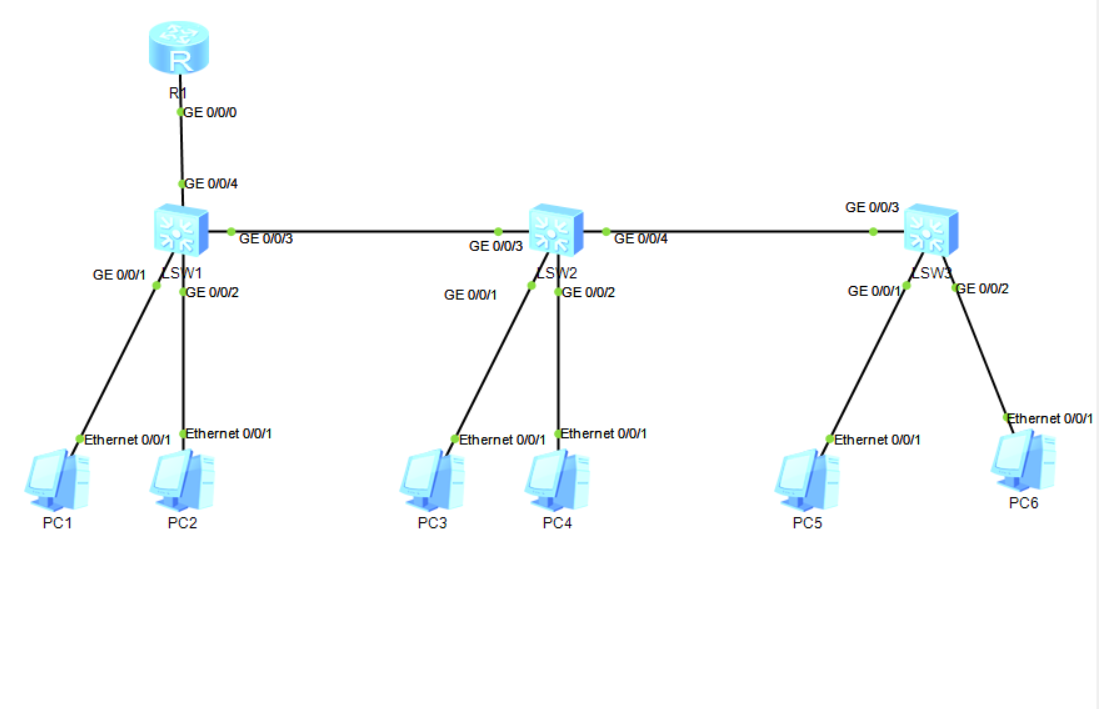

一.拓扑图
二.实验需求
1、pc1和pc3所在接口为access接口,属于vlan 2
2、pc2/4/5/6处于同一个网段其中pc2可以访问pc4/5/6,pc4可以访问pc5但不能访问pc6,pc5不能访问pc6
3、pc1/3和pc2/4/5/6不在一个网段,且可以正常通讯
4、所有pc通过dhcp获取IP地址,且pc1/3可以正常访问pc2/4/5/6
三.实验分析
1.实验通过配置多个VLAN标签来控制流量转发,在sw1,2,3上都要存在VLAN2 to 6
2.pc1,3属于VLAN2,pc2划分到VLAN3并且可以正常访问所有pc,所以不对其进行流量限制
3.因为pc6不能被pc4,5访问所以通过混杂口来控制pc4,5接收pc6的流量(pc6的流量可以在全网转发)
4.最后通过dhcp来分配IP地址,因为该网络中有两个广播域所以
PC2/4/5/6—192.168.1.0/24
PC1/PC3—192.168.2.0/24
四.配置

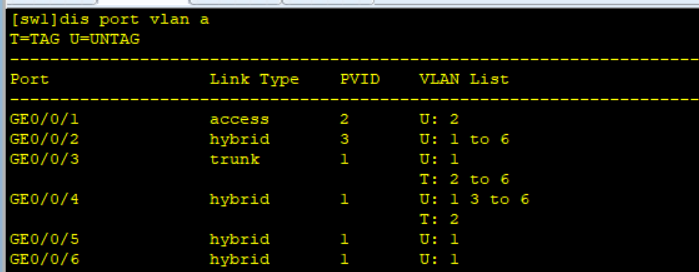

sw1

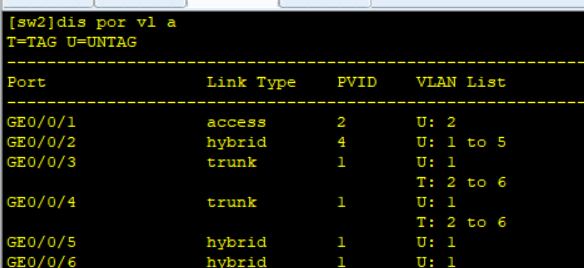

sw2

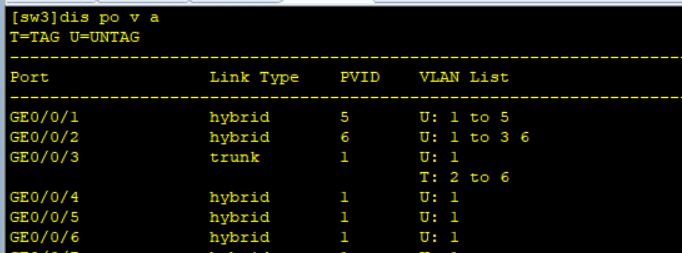

sw3
dhcp‘配置

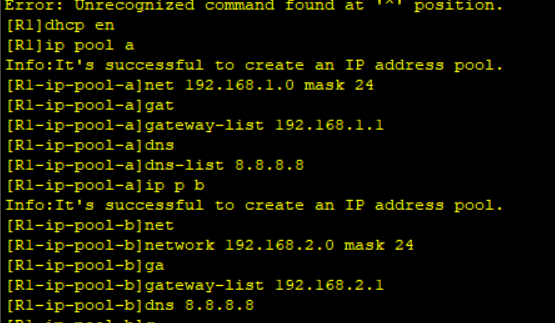

首先创建两个地址池并与接口联动
将pool a与0/0/0接口联动

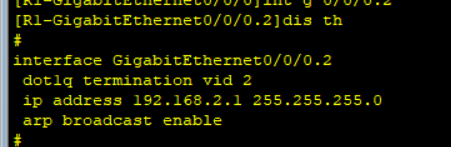

将pool b与0/0/0.2子接口联动
子接口连接pool b
配置LSW1与AR1相连的接口为Hybrid接口,放通VLAN 2(tagged)和VLAN 3、4、5、6(untagged)
[sw1]interface GigabitEthernet 0/0/1
[sw1-GigabitEthernet0/0/1]port link-type hybrid
[sw1-GigabitEthernet0/0/1]port hybrid untagged vlan 3 4 5 6
[sw1-GigabitEthernet0/0/1]port hybrid tagged vlan 2
五.检查

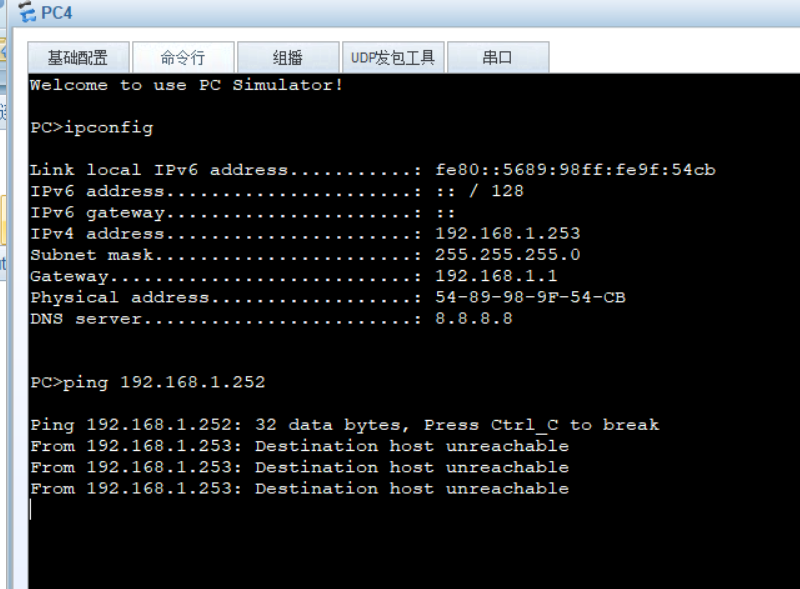

pc4 ping pc6

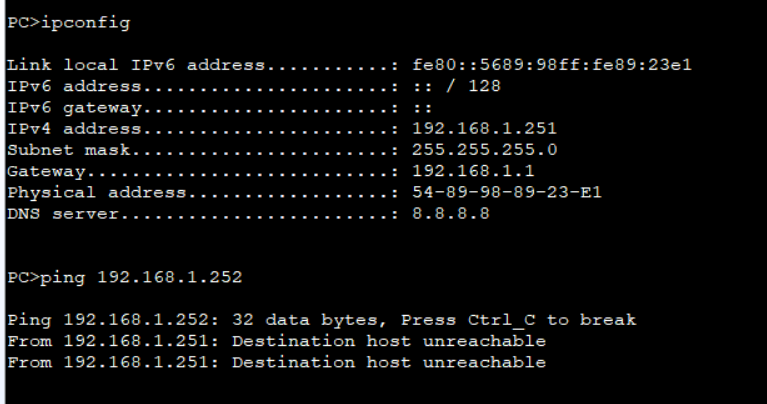

pc5 ping pc6

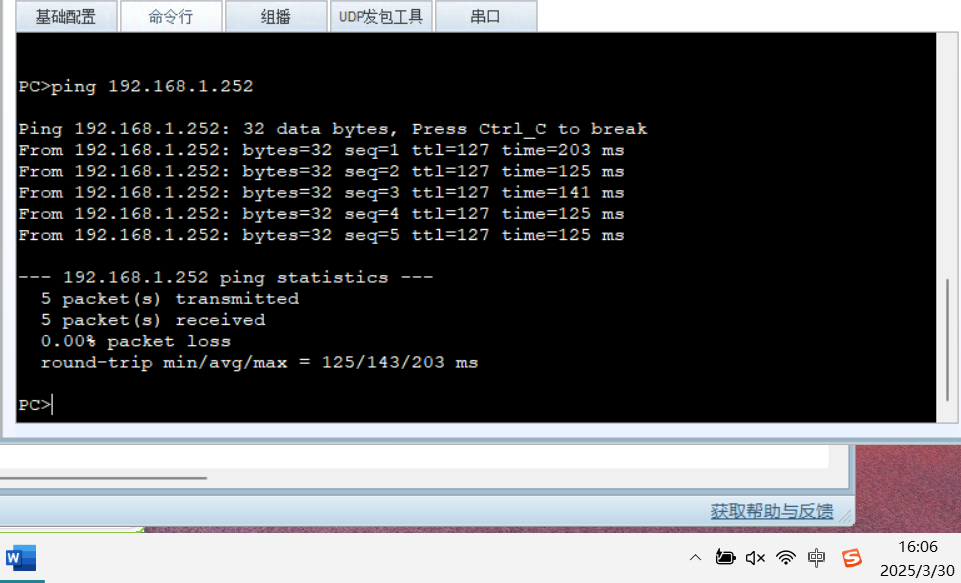

pc1 ping pc6
