VLAN的配置实验

实验要求：

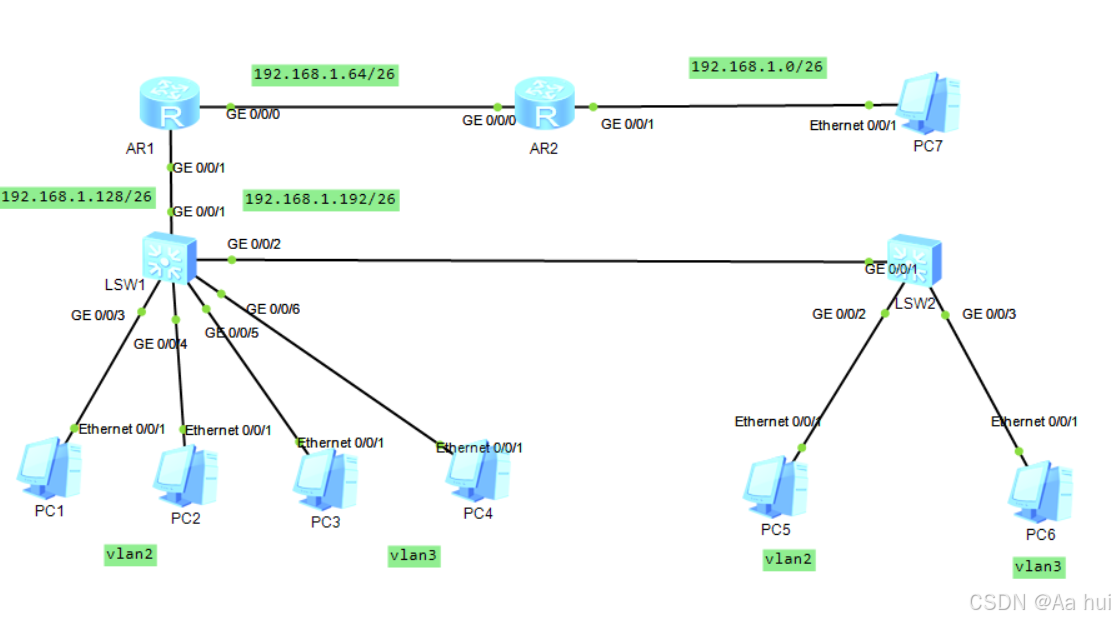

1.vlan划分如图所示

2.全网所有PC端的IP地址由DHCP协议自动获取

3.全网使用OSPF完成通讯

4.全网IP基于192.168.1.0/24划分

实验分析：

通过vlan的划分，需要把0/0/1之下的广播域切分成两个广播域，所以需要四个网段(即将192.168.1.0/24拆分四个网段为192.168.1.0/26  192.168.1.64/26 192.168.1.128/26  192.168.1.192/26)

实验步骤：

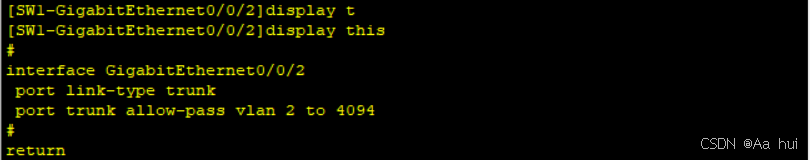

一：配置vlan,以及各个接口的链路干道

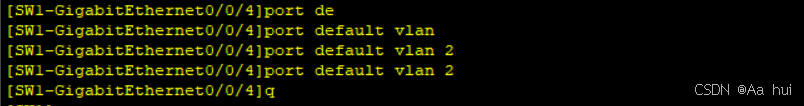

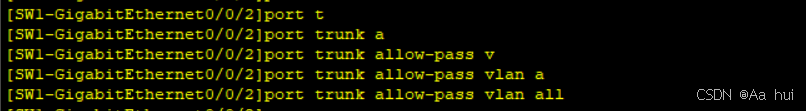

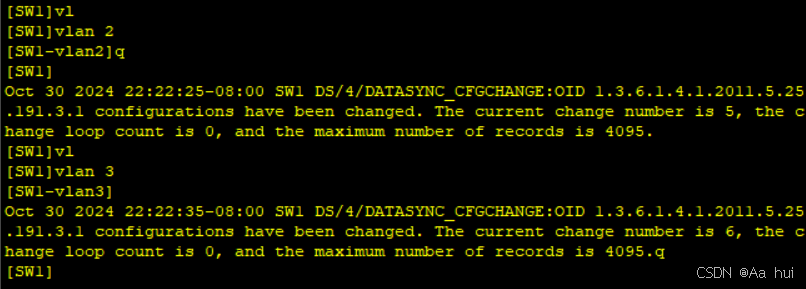

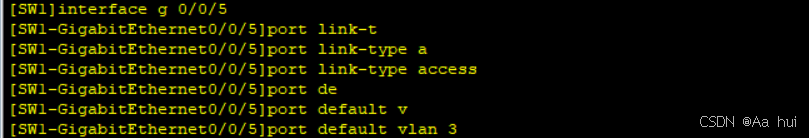

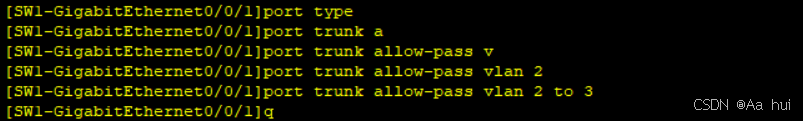

1.(SW1)

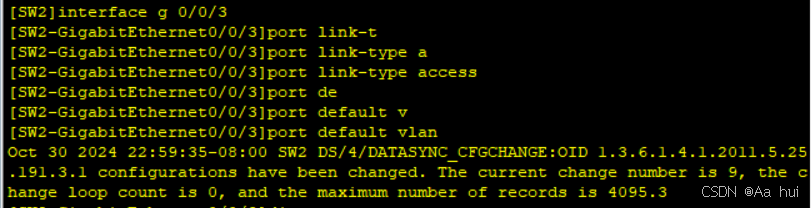

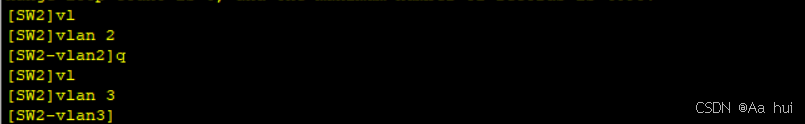

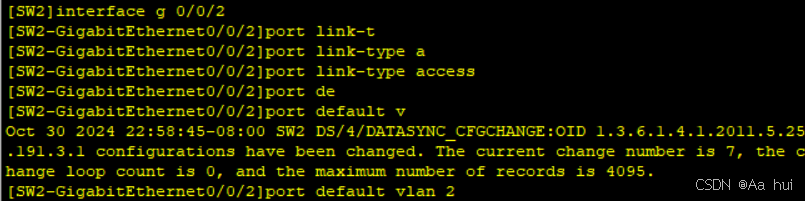

2.(SW2）

二：配置IP地址

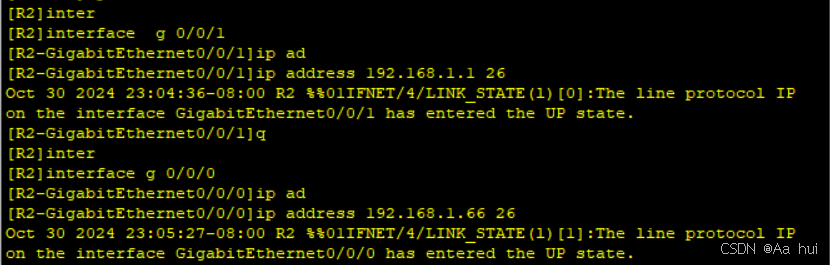

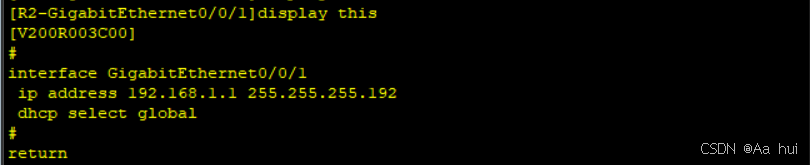

1.(AR2）

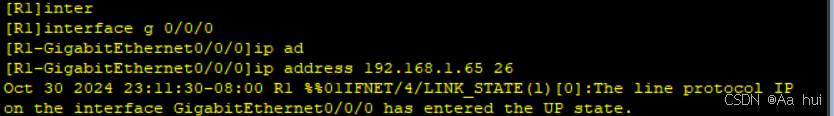

2.(AR1)

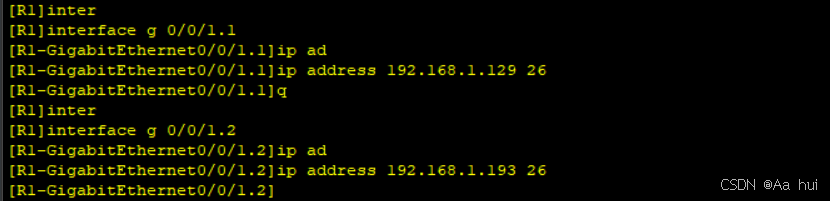

三：配置R1的虚拟网关

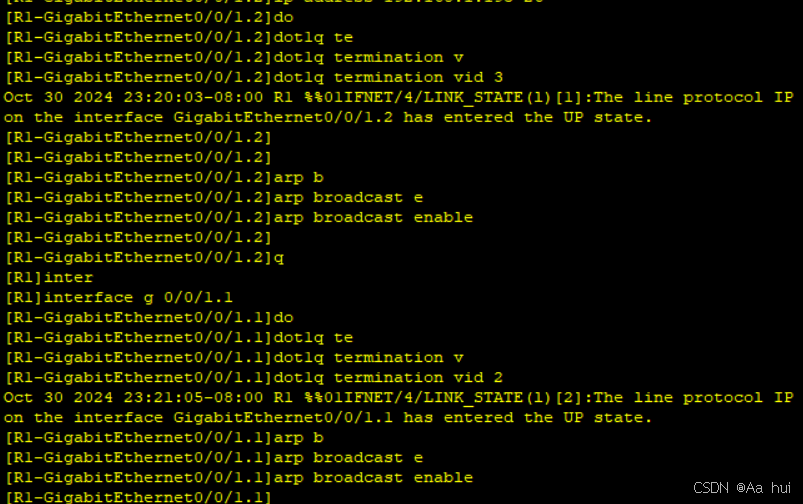

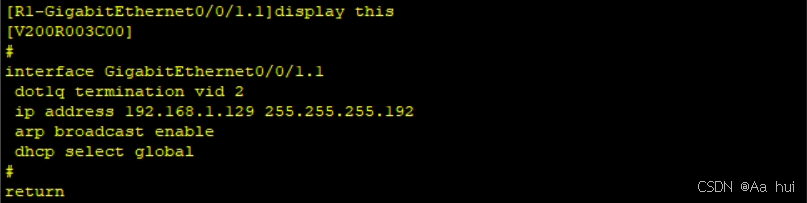

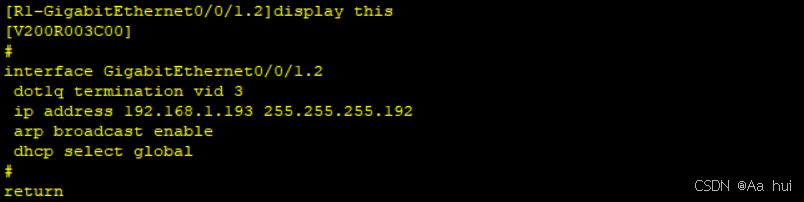

四：让该子接口执行802.1q标准

五： 开启DHCP服务--- 创建地址池-----安排网关进行下发

1.创建vlan2和vlan3的地址池

a:(R1)

b:(R2)

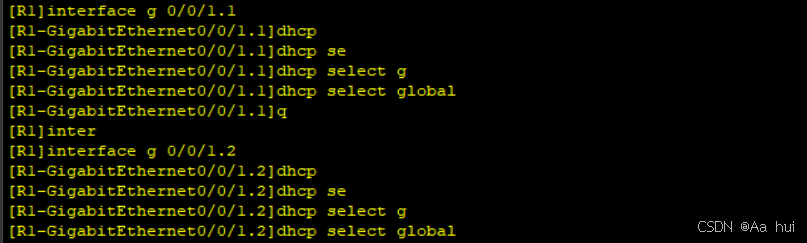

2.让网关调用地址池

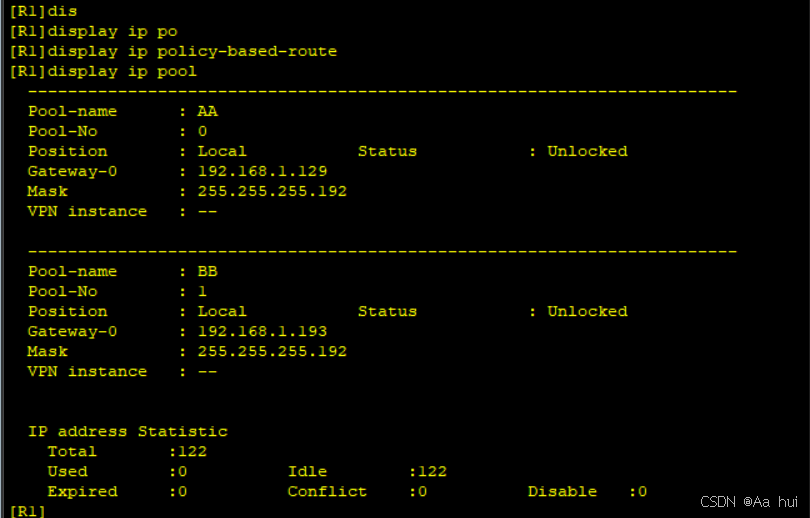

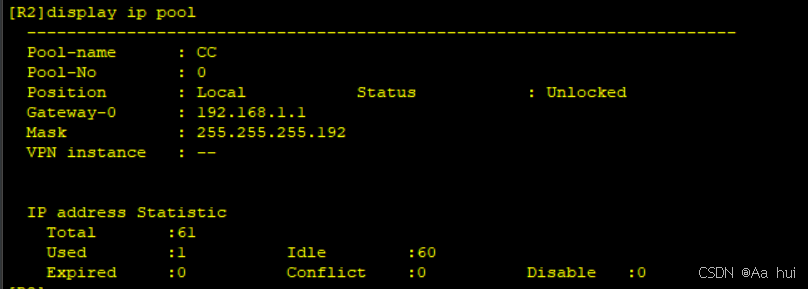

3.查看

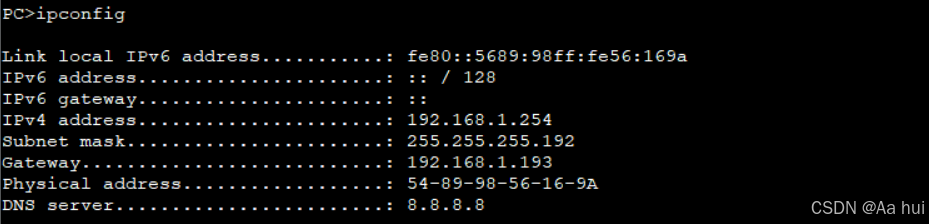

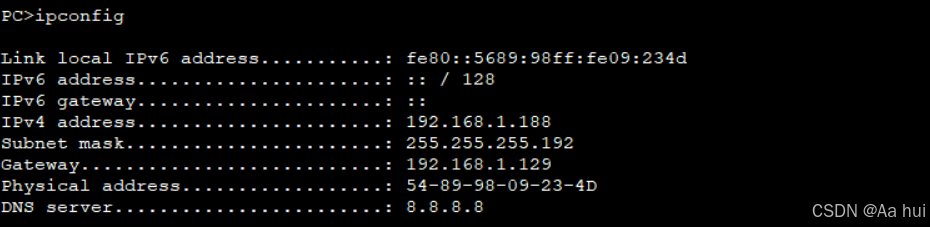

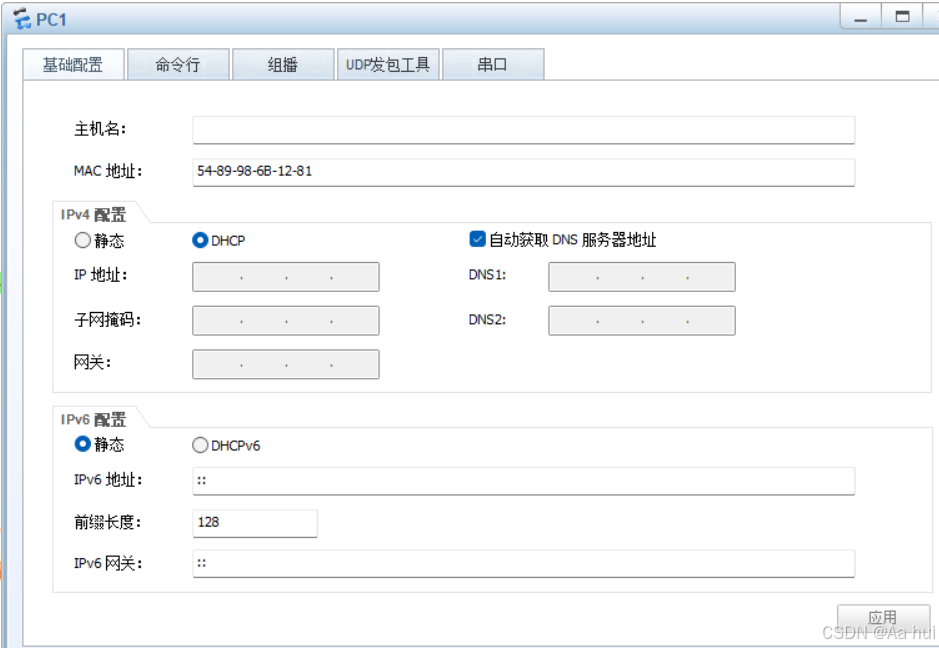

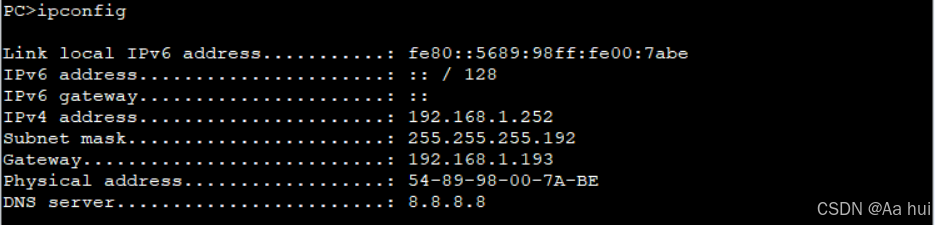

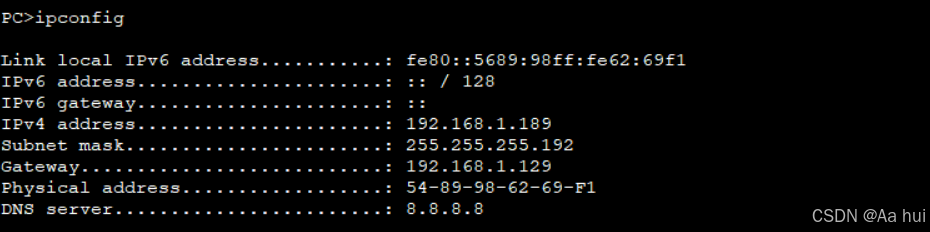

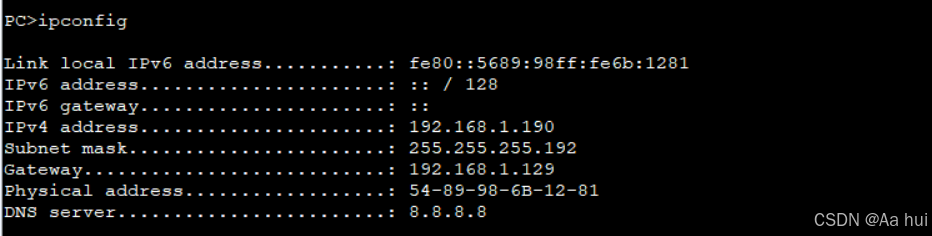

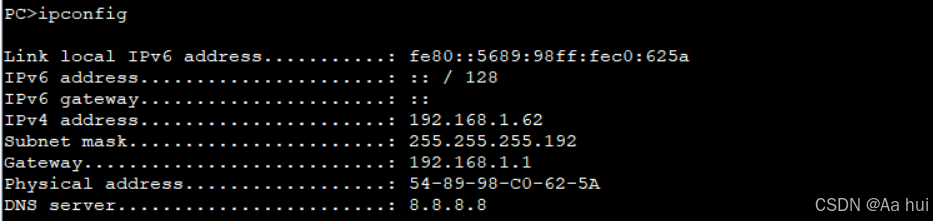

六：让每个PC全部应用(所有PC端的IP地址由DHCP协议自动获取），并检查

eg:

(PC1)

(PC2)

(PC3)

(PC4)

(PC5)

(PC6)

(PC7)

七:配置ospf

1.配置

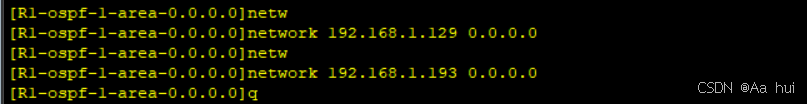

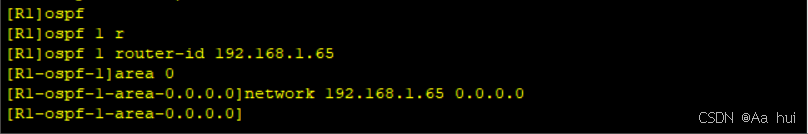

(R1)

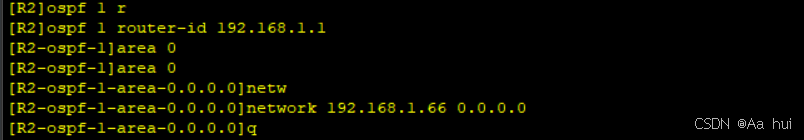

(R2)

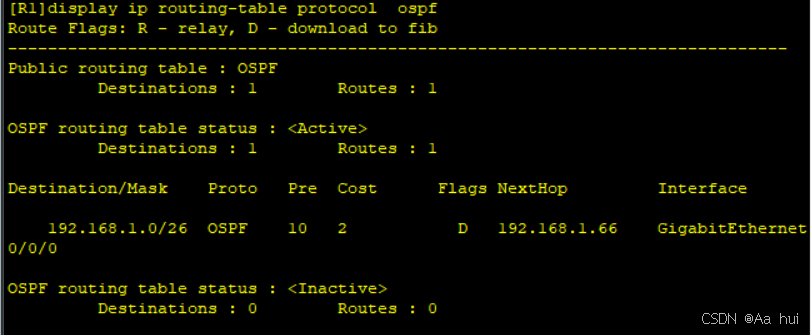

2.查看

(R1)

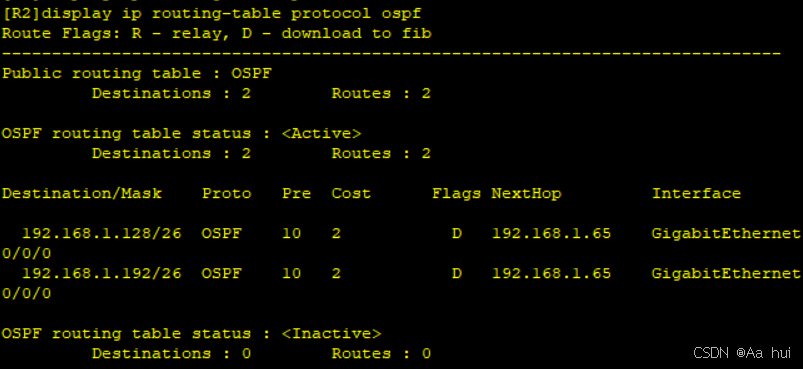

(R2)

八：测试

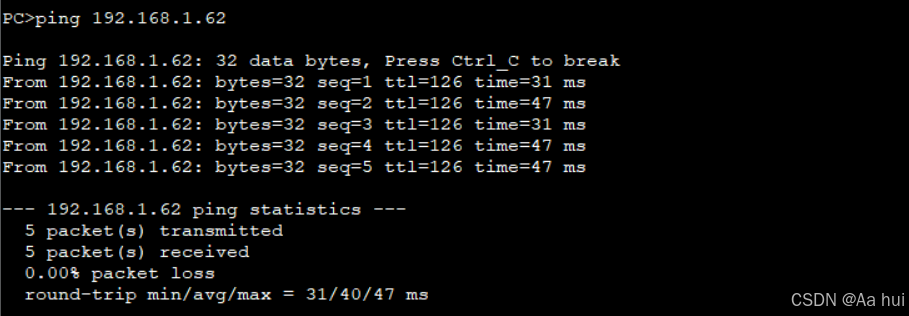

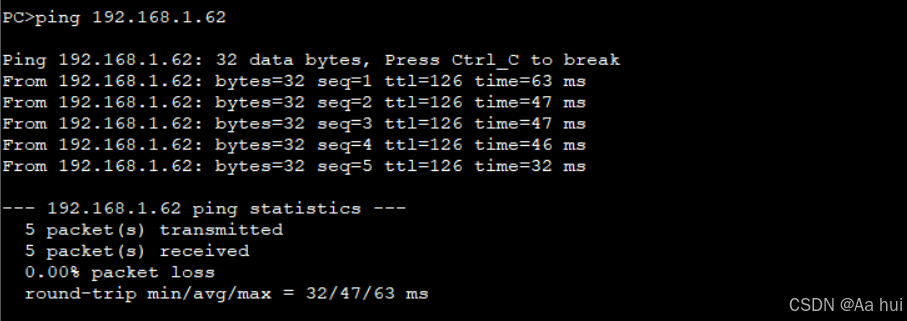

1.用vlan2的PC1pingPC7的地址

2.用vlan3的PC3pingPC7的地址
