（二）关系、公共机制、图

关系

关系是重要的建模概念。

关系代表了UML模型元素之间的语义连接 它描述软件系统各组成部分之间的交互和协同。

依赖关系（dependency relation）

依赖关系是一种使用关系，说明一个事物使用另一个事物的信息和服务。

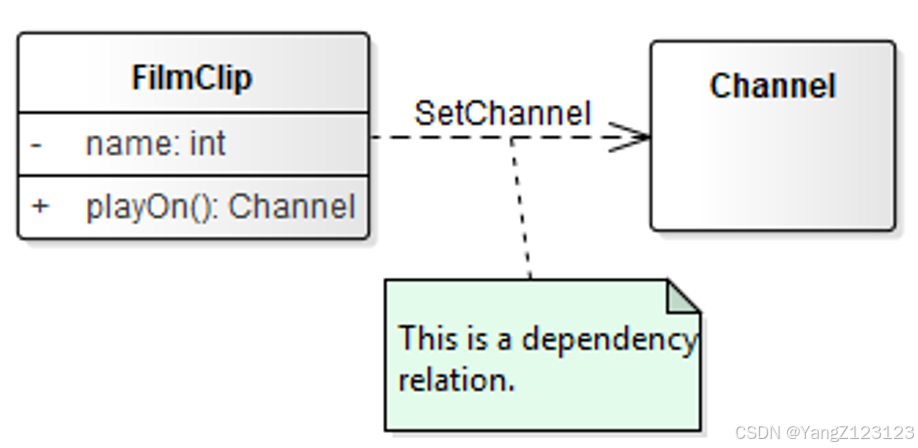

依赖的图形表示     把依赖画成一条有向的虚线，指向被依赖的事物。

如果被依赖的类发生变化，那么另一个类的行为也会受到影响。

依赖本身可以带一个名字，如 ‘SetChannel’。

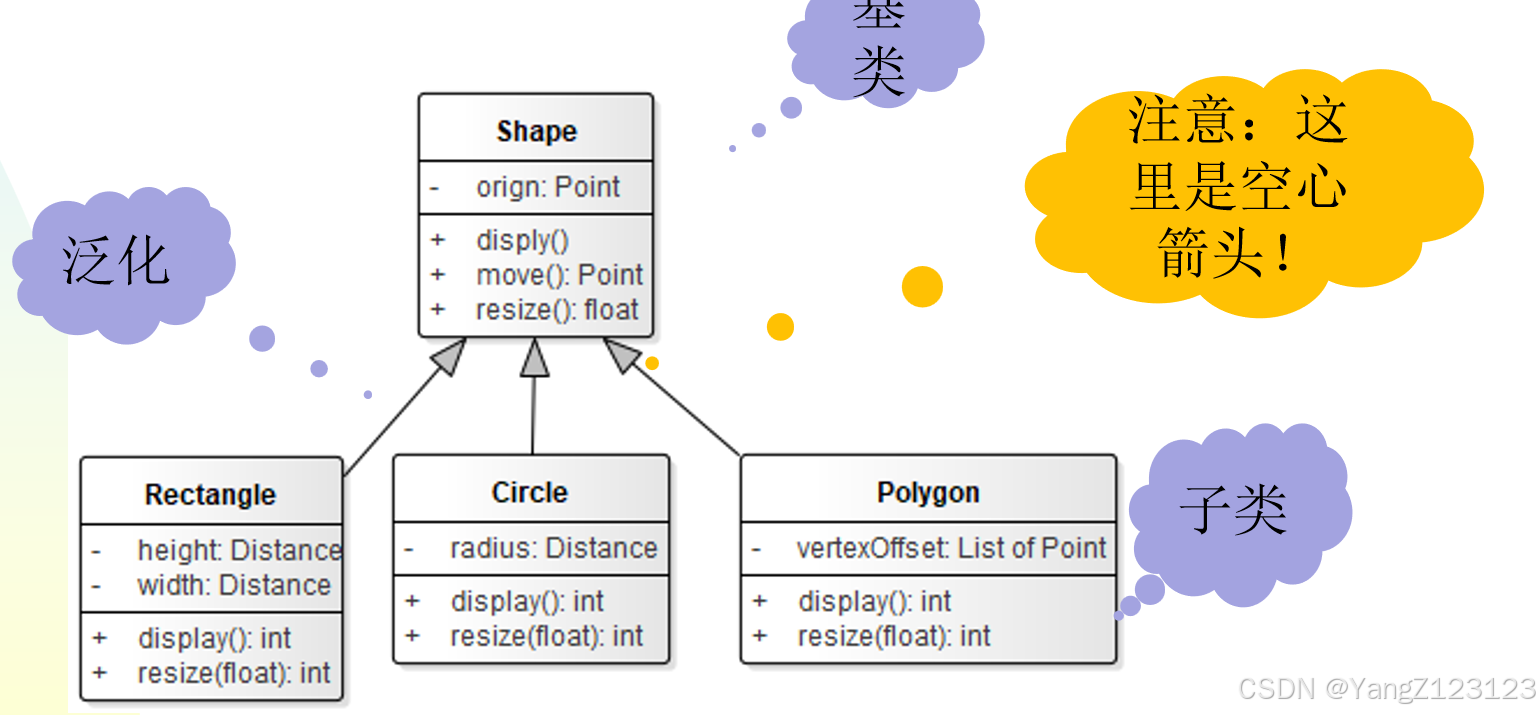

泛化关系（generalization Relation）

是一般事物（称为超类或父类）和该事物的较为特殊的种类（称为子类）之间的关系。

Or “is-a-kind-of”。

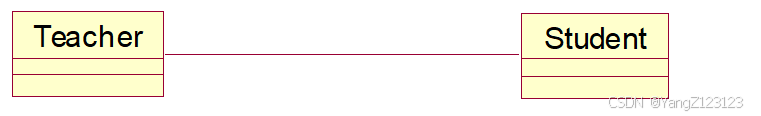

关联关系（Association Relation）

关联是一种结构关系 指明一个事物的对象与另一个事物的对象间的联系。

自身关联（reflexive association）

关联的两端都连到同一个类是完全合法的。
