静态路由综合实验详解

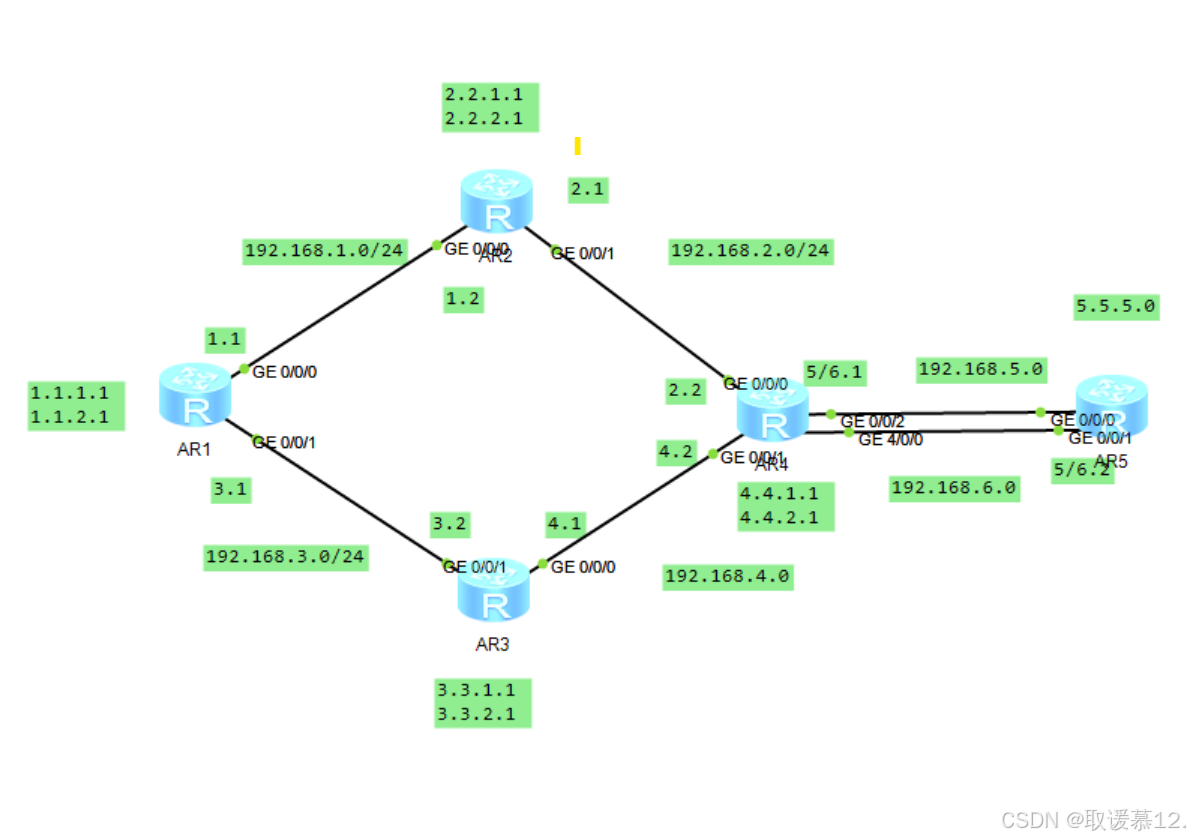

一.实验拓扑

二.实验需求

1.除了R5的环回地址固定5.5.5.0/24，其他网段基于192.168.1.0/24进行合理划分；

2.R1-R4每个路由器存在两个环回接口，模拟PC，地址也在192.168.1.0/24网络内；

3.R1-R4不能直接编写到达5.5.5.0/24的静态路由，但依然可以访问；

4.全网可达，尽量减少每台路由器路由条目数量，避免环路；

5.R4与R5间，正常1000M链路通信，故障时自动改为100M；

三.实验思路

1、划分IP（划分IP的方式有多种，以下划分方式可做为参考），并给相应设备配置IP地址。

分析：纵观整个网络拓扑（包括环回网段，考虑汇总），可将192.168.1.0/24划分为5个大的网段。

2、编写除了到达5.5.5.0/24之外，到达其他网段的静态路由

3、配置缺省路由，实现5.5.5.0/24互通，至此实现全网通，并测试

4、防环，做黑洞路由配置

5、做备份，通过改变路由条目优先级实现，并观察静态路由表变化

6、测试，观察1000Mb/s链路故障时，数据能否走100Mb/s链路。

四.实验步骤

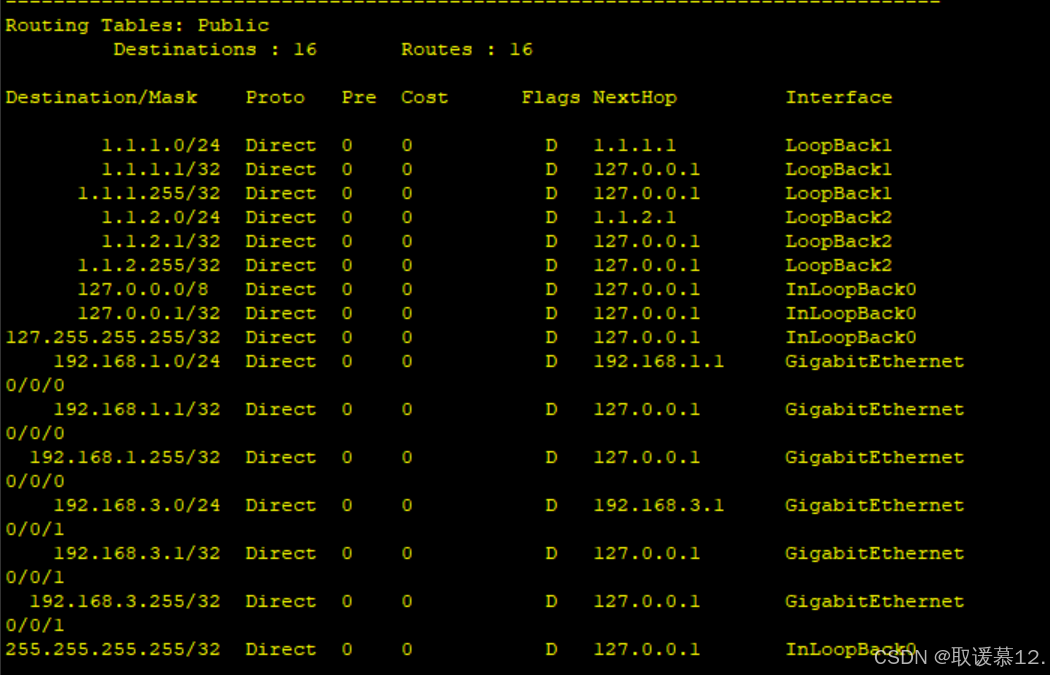

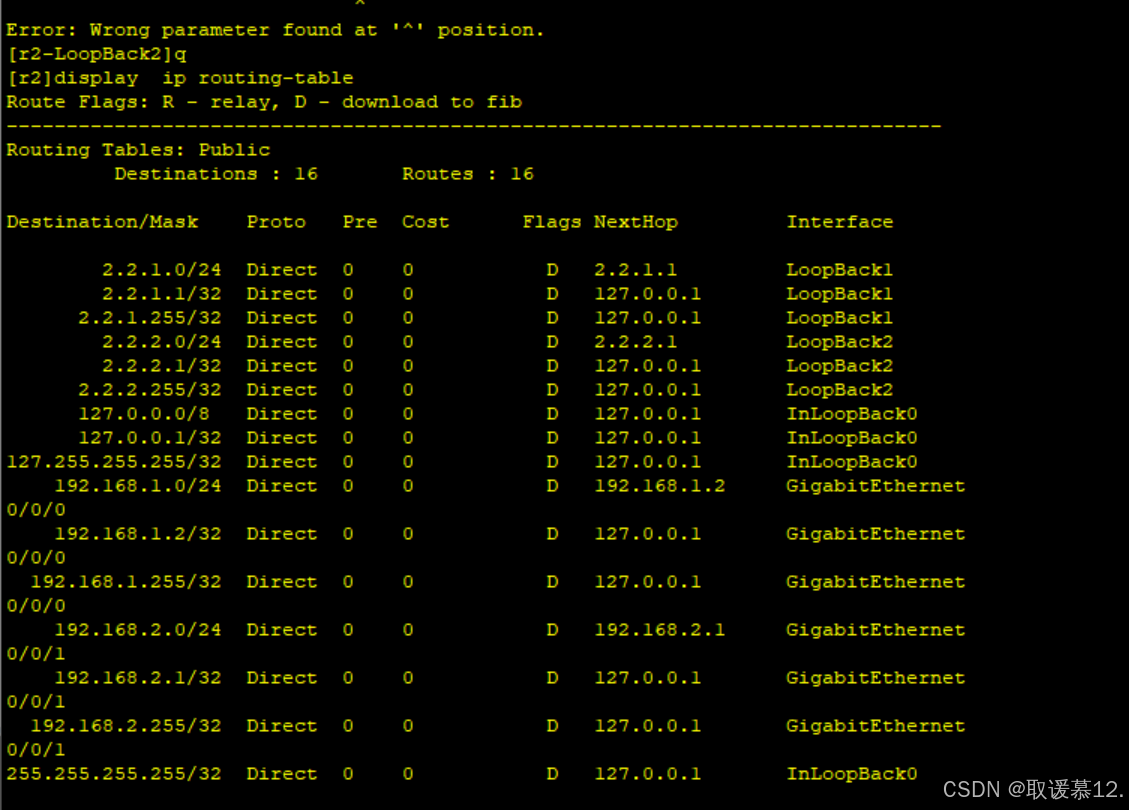

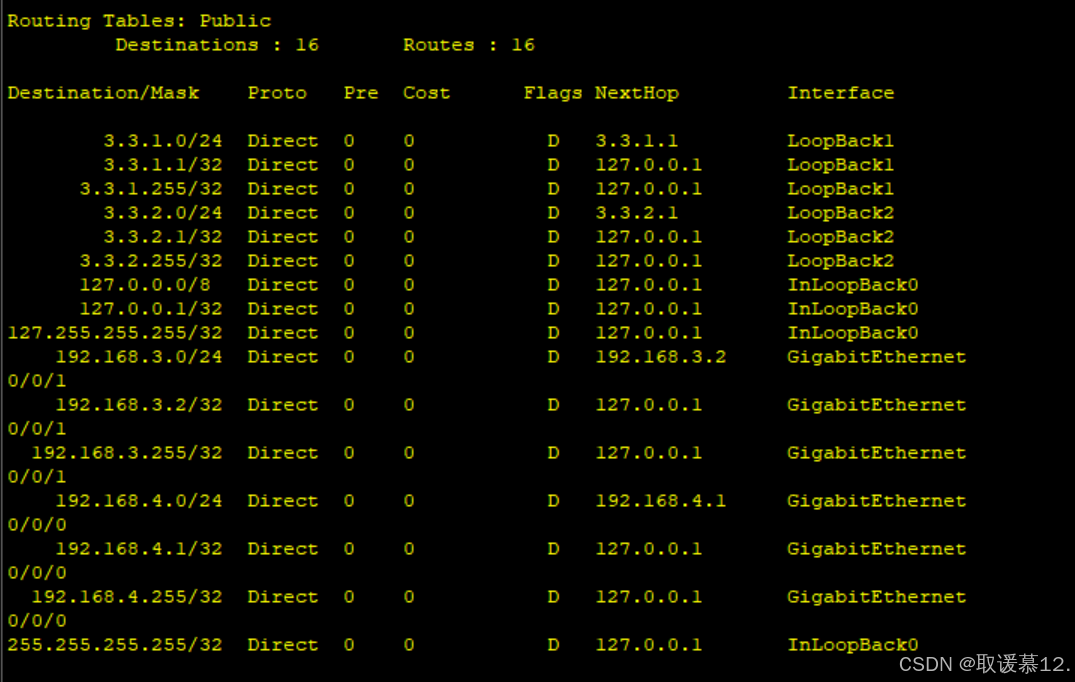

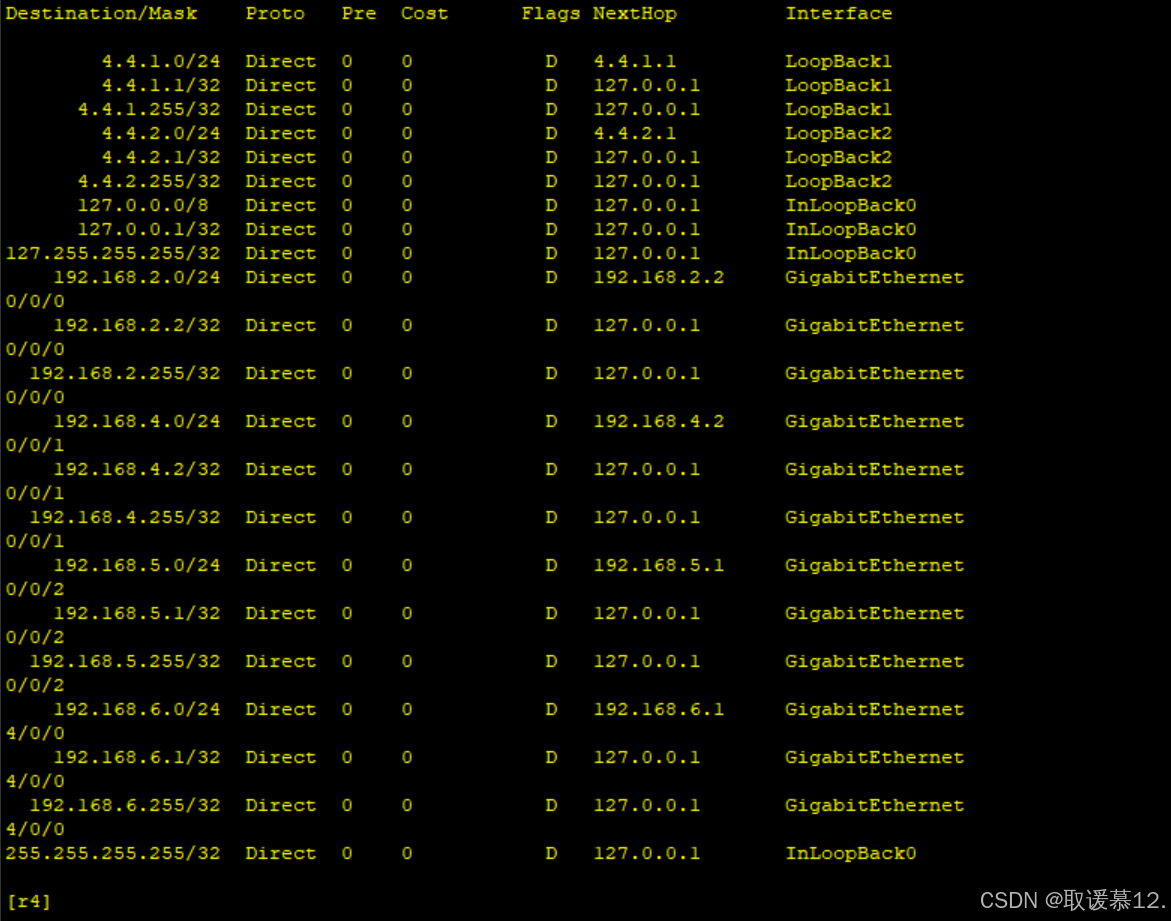

1、配置IP地址

2、配置路由，除5.5.5.0/24外，实现其他网段可达

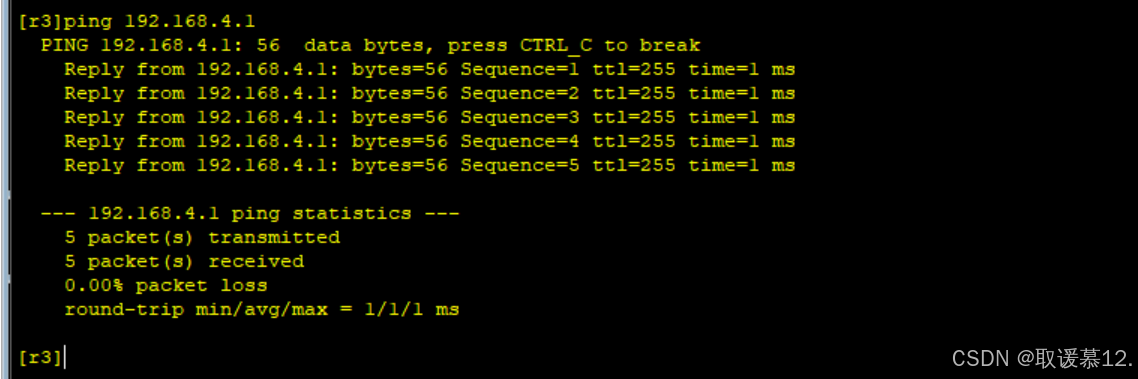

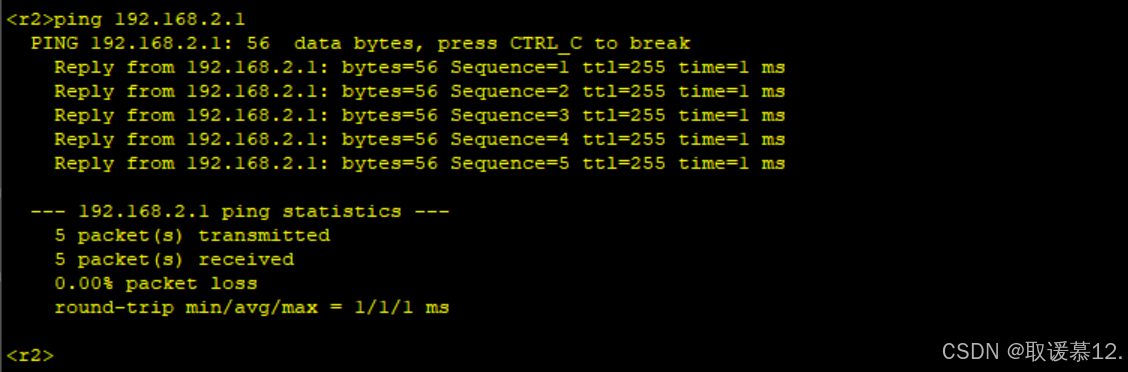

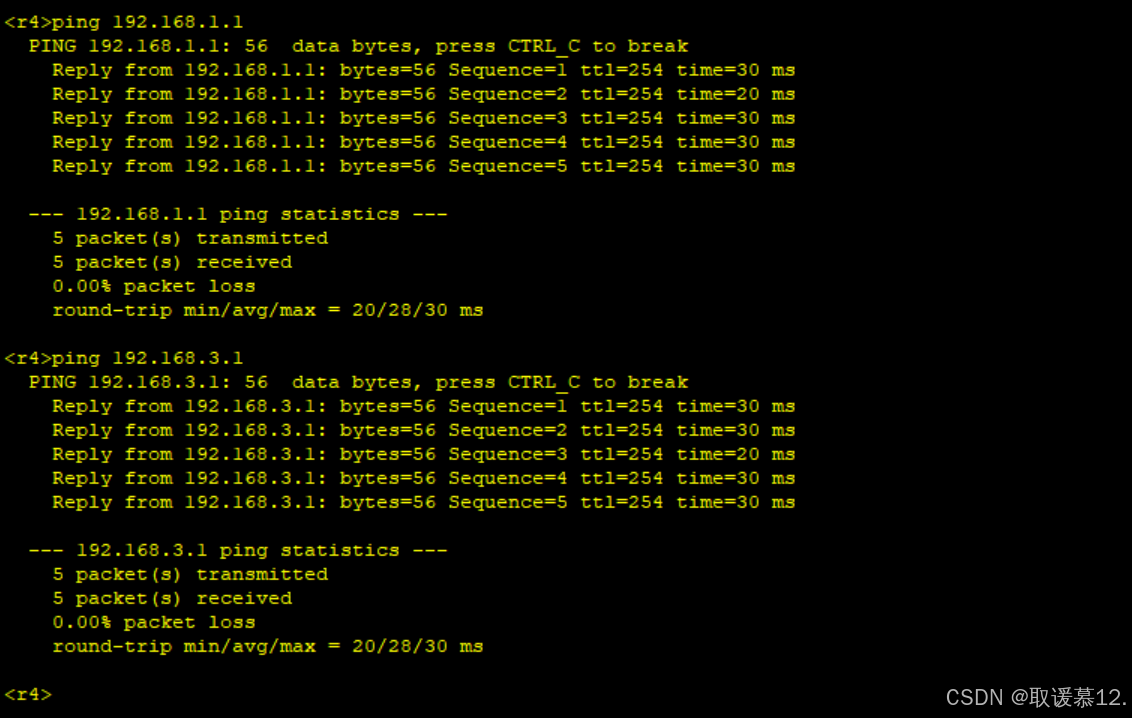

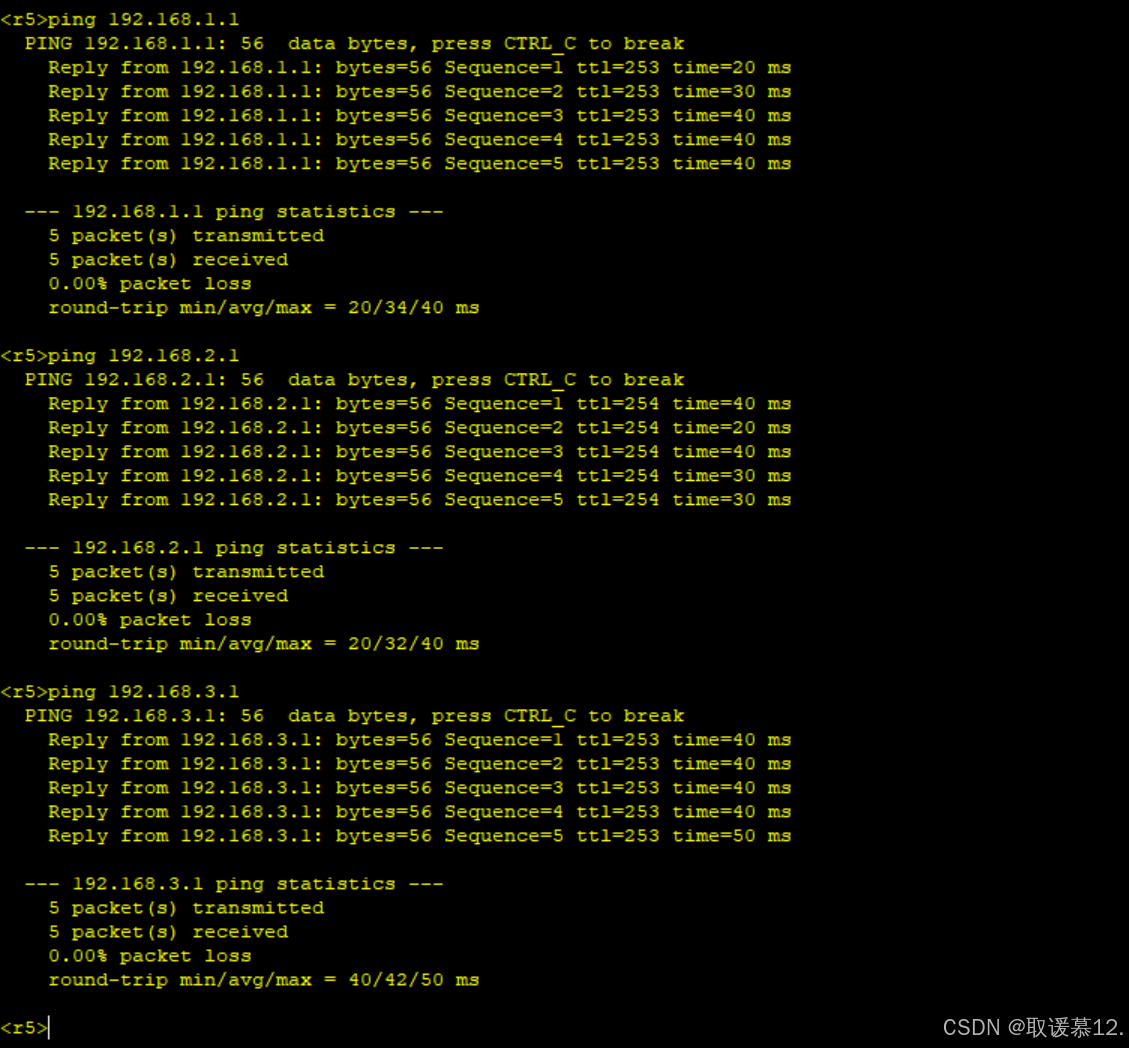

测试：

3、配置缺省路由，实现5.5.5.0/24互通

4、防环，做黑洞路由配置

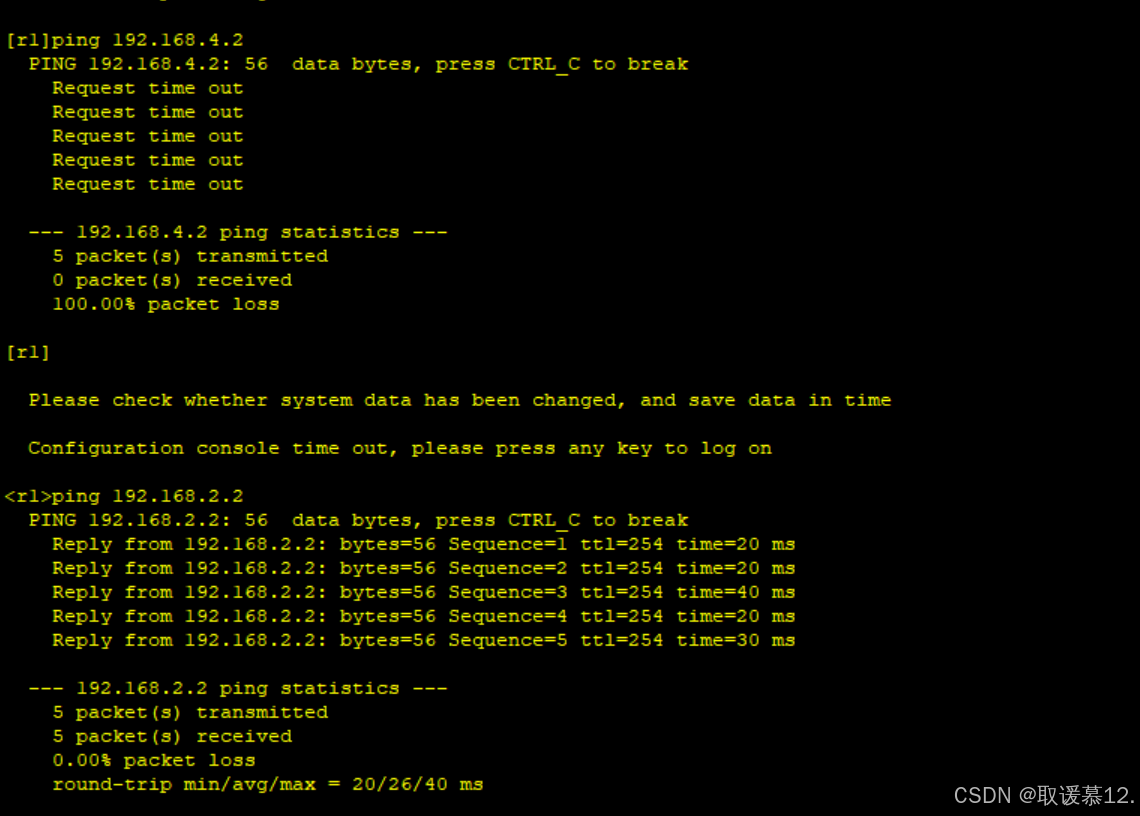

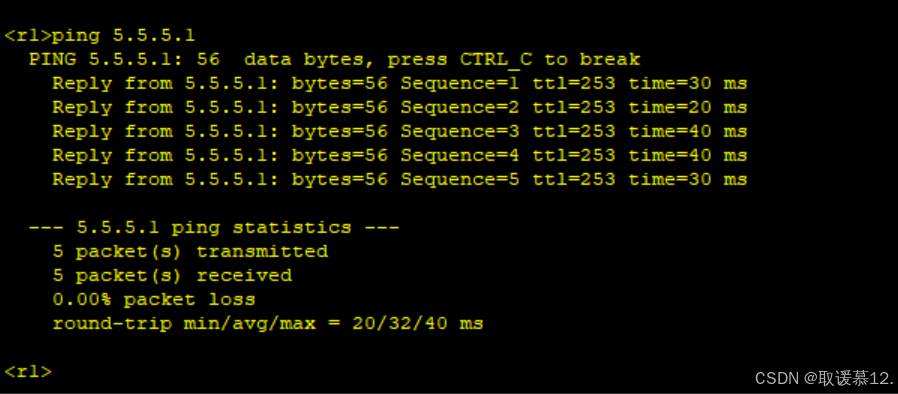

测试：

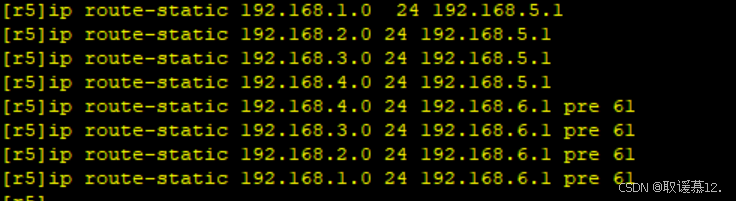

5、做备份，观察静态路由表的变化

测试

五.实验总结

        本次实验旨在理解并掌握静态路由的基本概念和配置方法，以及通过静态路由实现不同网络之间的通信。通过实验，我们能够了解静态路由的工作原理，学会如何规划和配置静态路由，以便在小型网络中实现有效的数据包转发。

        通过本次静态路由实验，我们深入理解了静态路由的基本原理和配置方法。实验过程中，我们不仅掌握了如何规划和配置静态路由，还学会了如何排查和解决网络连接问题。然而，静态路由配置相对复杂，且不适用于大型网络，因为它需要手动配置大量路由规则。在真实网络环境中，动态路由协议（如RIP、OSPF、BGP）更常用，它们能够自动适应网络变化，简化网络管理。尽管如此，静态路由仍然是一个重要的知识点，对于理解网络通信原理和网络故障排查具有重要意义。
