ESP01S直接获取HLW8032的电量数据

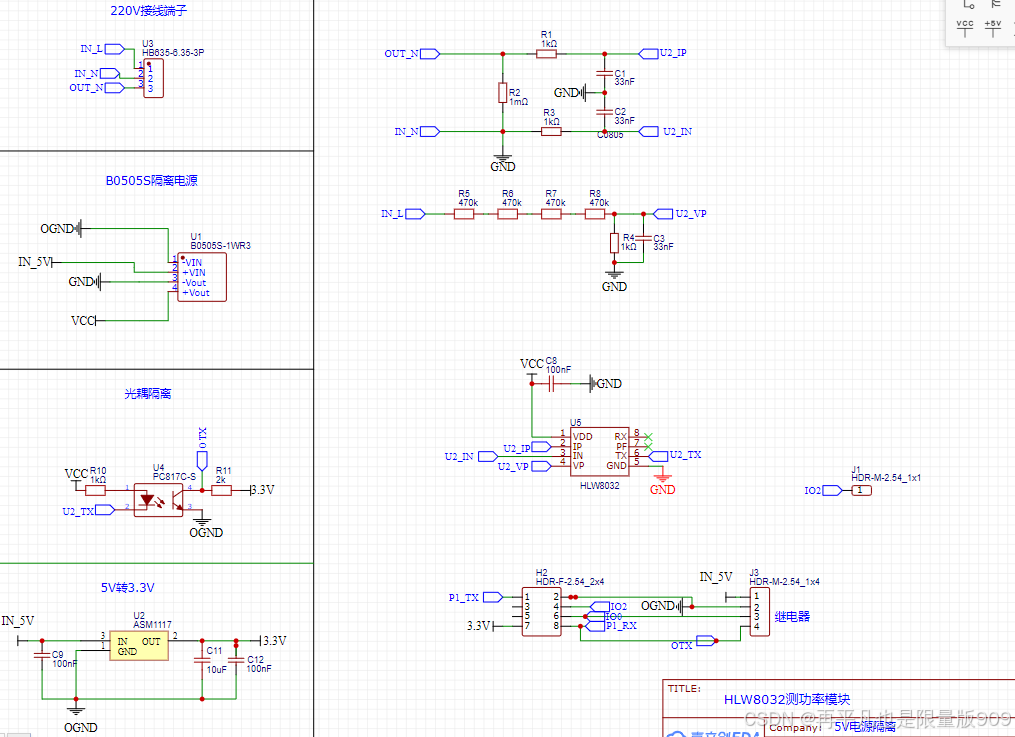

HLW8032是一款高精度的电能计量芯片，适用于电能计量、功率监测等应用场景。要获取HLW8032的电量数据，通常需要通过与微控制器（如STM32）的通信来实现。网上的都是与微控制器通信再与ESP8266连接获取数据，我这里就省去微控制器，直接用ESP01S获取数据，由于HLW8032是5V供电，ESP01S是3.3V供电，注意要将5V信号的转换3.3V信号，设计的电路图如下：

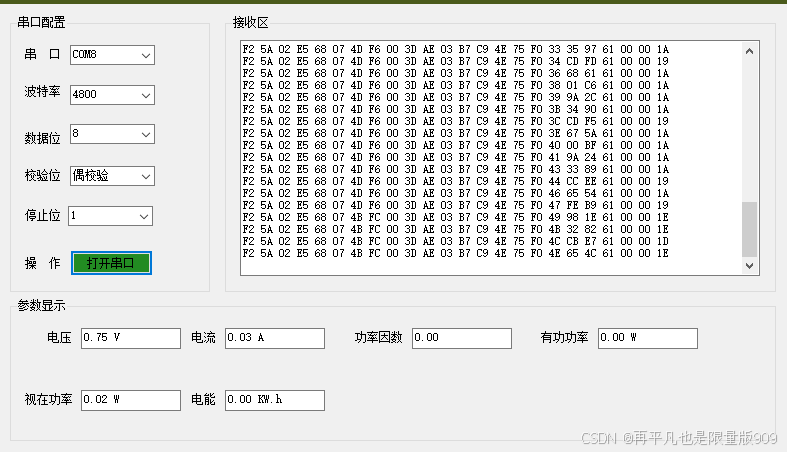

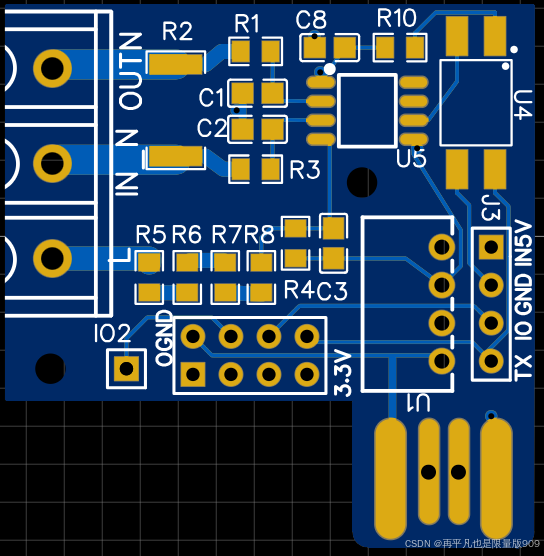

硬件设计好了，下一步的关键就是测试了，网上买的PL2303TTL有问题，总是得到错误的数据，我还以为是设计的电路有问题或焊接有问题，焊几个板子测试了个吧星期，都是错误的结果，在网上查资料想解决这一问题（中间怀疑换HLW8032芯片有问题，换了该芯片），还是不能解决，几乎要放弃了，后来想到换个CH340的TTL转USB试试，买回来一试果然数据不一样，也就知道之前买了个假的PL2303了。经测试有的板子数据是正常的，有的板子数据不正确，不正确的换HLW8032芯片后就正确了，说明网上卖的HLW8032芯片有好有坏，如果你碰到数据不正确的可以试试换个芯片。终于得到正确的数据了，下面是没插电源时的正确数据

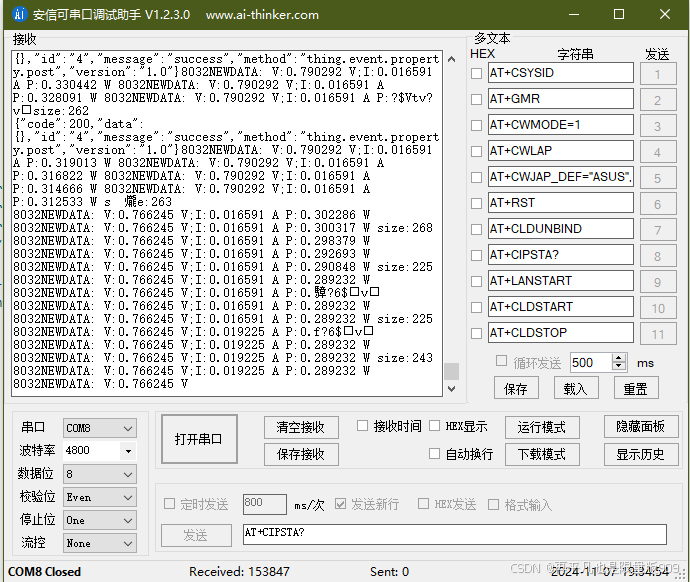

得到正确的数据后说明硬件方面没问题，但将ESP01S的RX连接HLW8032的TX后，总是得不到正确的数据，代码是用Arduino IDE里下的HLW8032库，于是边修改边测试又搞了2个星期，可惜ESP01S的RX始终得不到正确的数据，难道是ESP01S与HLW8032的接口不兼容，非要用STM32等转换？都要准备按网上的方法加个STM32接ESP-01S，突然发现数据里有时有5A,F2的关键的数字，但数据是乱的。于是在网上找原因，看别人有没有遇到过这种情况，结果是一无所获。用文心一言等AI分析原因，也找不到答案，但给了我一启示，可能是ESP01S接收数据的速度跟不上HLW8032发送数据的速度，导致缓冲区溢出部分数据丢失，修改代码后测试果然是这原因，终于出现了正确的数据：

网上成功的案例中都没有说到这个问题，HLW8032每隔50ms发送一次24byte数据，Serial按一般方法来进行数据处理，这批没处理完，下批又来了，导致缓冲区的数据混乱，从而得不到正确数据，正确的做法说一下，如果你也遇到这类问题，可以参考下：在loop()函数里

if (Serial.available() > 0) {//循环读取8032数据

Serial.readBytes(buffer, BUF_SIZE);

 hlw8032buffer();

  }

定义的接收数据的缓冲区byte buffer[BUF_SIZE];，BUF_SIZE定义为96， hlw8032buffer()函数是处理HLW8032发送过来的数据。

void hlw8032buffer()

{

  for(int i=0;i<BUF_SIZE;i++)

        {

          energyMeter.rxProcess(buffer[i]);

     // Serial.printf("%02x ",buffer[i]);

             }

     }

好了，前后测试了个吧月才成功，不容易啊
