一.K8S的三种网络

节点网络       nodeIP         物理网卡的IP实现节点间的通信
Pod网络        podIP          Pod与Pod之间可通过Pod的IP相互通信
Service网络    clusterIP      在K8S集群内可通过service资源的clusterIP实现对Pod集群的网络代理转发
VLAN 和 VXLAN 的区别：
1）作用不同：VLAN主要用作于在交换机上逻辑划分广播域，还可以配合STP生成树协议阻塞路径接口，避免产生环路和广播风暴
             VXLAN可以将数据帧封装成UDP报文，再通过网络层传输给其它网络，从而实现虚拟大二层网络的通信
2）VXLAN支持更多的二层网络：VXLAN最多可支持 2^24 个；VLAN最多支持 2^12 个（4096-2）
3）VXLAN可以防止物理交换机MAC表耗尽：VLAN需要在交换机的MAC表中记录MAC物理地址；VXLAN采用隧道机制，MAC物理地址不需记录在交换机

flannel的三种模式:

UDP      出现最早的模式，但是性能最差，基于flanneld应用程序实现数据包的封装/解封装
VXLAN    flannel的默认模式，也是推荐使用的模式，性能比UDP模式更好，基于内核实现数据帧的封装/解封装，而且配置简单使用方便
HOST-GW  性能最好的模式，但是配置负载，且不能跨网段

flannel的UDP模式工作原理:
1）原始数据包从源主机的Pod容器发出到cni0网桥接口，再由cni0转发到flannel0虚拟接口
2）flanneld服务进程会监听flannel0接口接收到的数据，flanneld进程会将原始数据包封装到UDP报文里
3）flanneld进程会根据在etcd中维护的路由表查到目标Pod所在的nodeIP，并在UDP报文外封装nodeIP头部、MAC头部，再通过物理网卡发送到目标node节点
4）UDP报文通过8285端口送达到目标node节点的flanneld进程进行解封装，再根据本地路由规则通过flannel0接口发送到cni0网桥，再由cni0发送到目标Pod容器

在 node01 节点上操作：

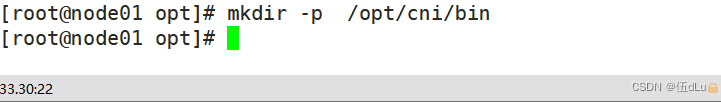

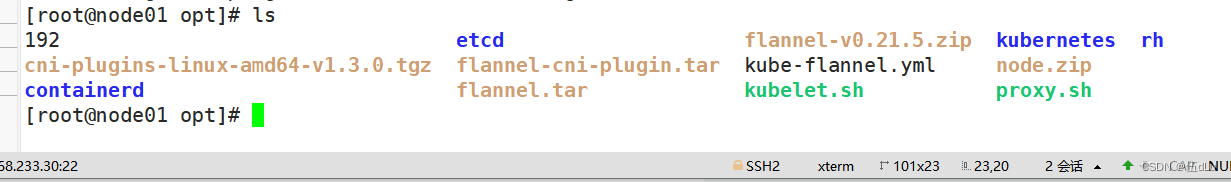

上传 cni-plugins-linux-amd64-v0.8.6.tgz 和 flannel.tar 到 /opt 目录中：

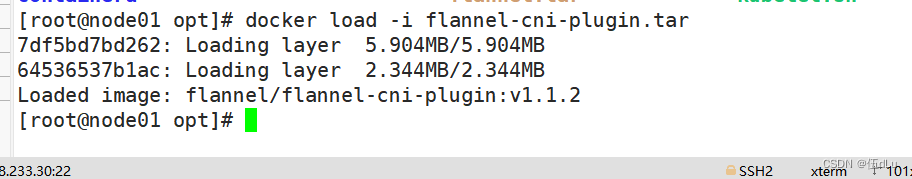

docker load -i flannel-cni-plugin.tar

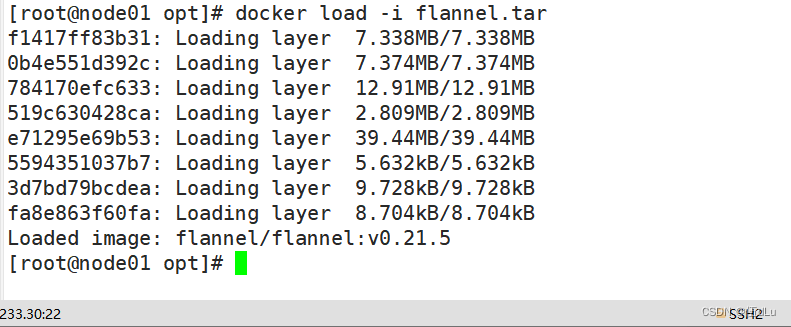

docker load -i flannel.tar

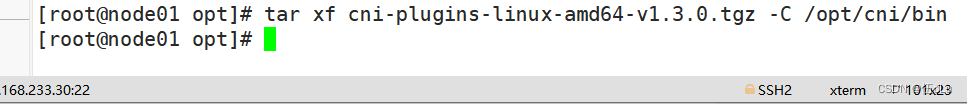

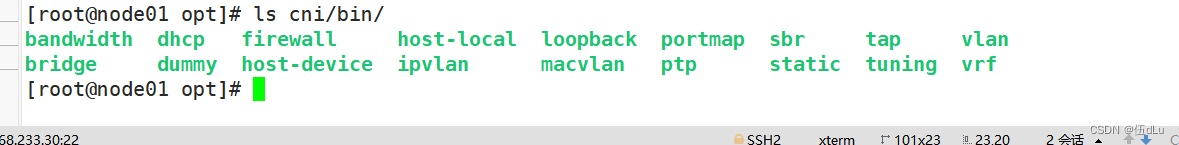

tar xf cni-plugins-linux-amd64-v1.3.0.tgz -C /opt/cni/bin

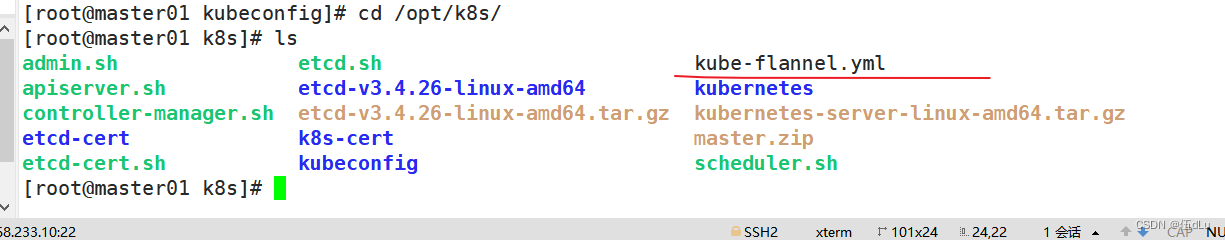

复制kube-flannel.yml 文件到 /opt/k8s 目录中，部署 CNI 网络：

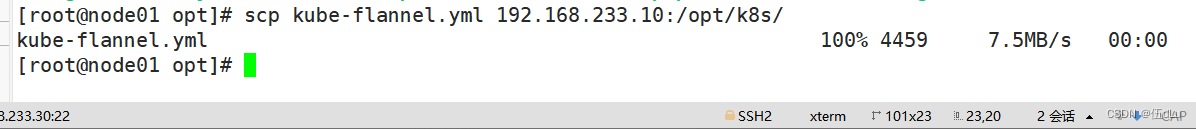

scp kube-flannel.yml 192.168.233.10:/opt/k8s/

查看master：

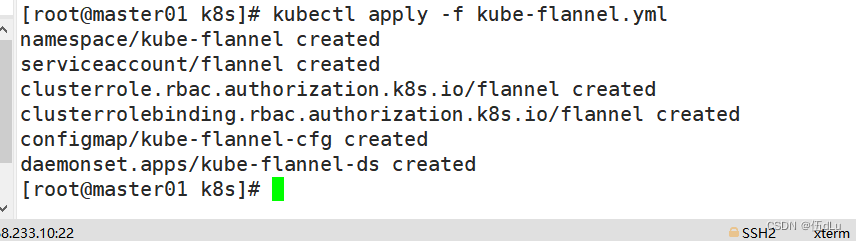

kubectl apply -f kube-flannel.yml

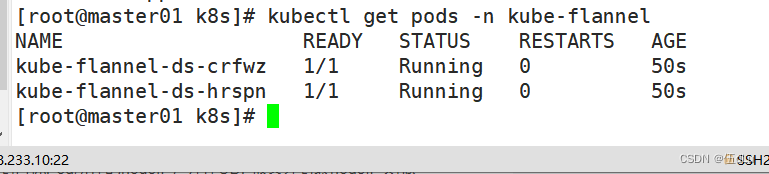

kubectl get pods -n kube-flannel

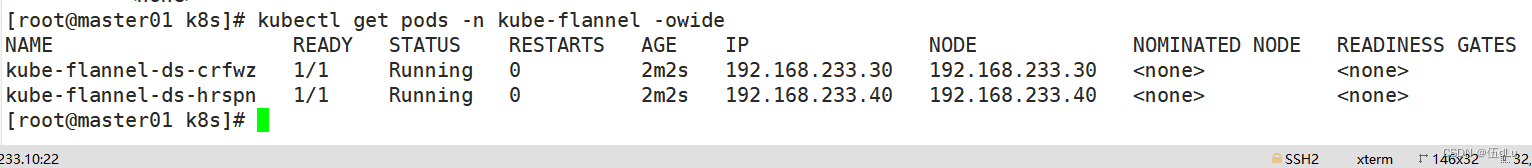

kubectl get pods -n kube-flannel -owide

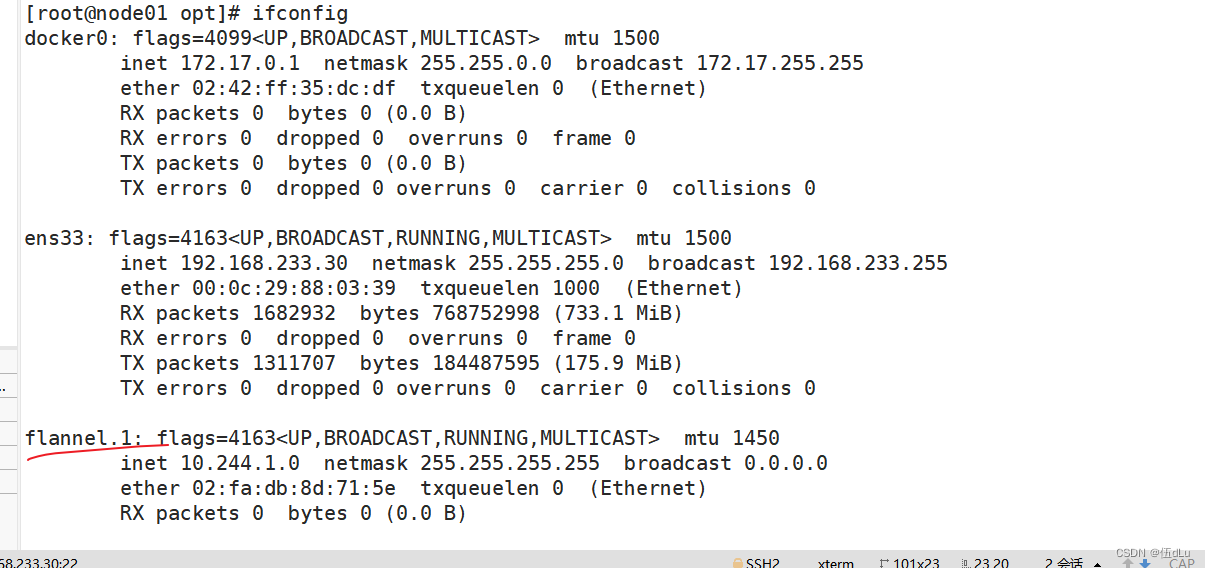

看下node节点ip：

<
