在 5 kW+ 服务器电源、光伏逆变器以及储能 PCS 中,工程师对 SiC 二极管的要求已经不止“耐压高”,还要“电流大、损耗低、易散热”。 SP40D120CTT 给出了一份“全都要”的答卷:1200 V 耐压、40 A 持续电流、217 nC 总电容电荷、0.27 °C/W 热阻。本文基于官方 Rev-1.0 规格书,结合实测曲线,带你看清这颗国产 SiC SBD 的真实战斗力。
二、关键规格速查表(25 °C)
| 参数 | 符号 | 条件 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|---|
| 重复峰值反向电压 | V<sub> | — | — | 1200 | — | V |
| 连续正向电流 | I<sub> | T<sub>=25 °C | — | 107 | — | A |
| 连续正向电流 | I<sub> | T<sub>=150 °C | — | 40 | — | A |
| 正向压降 | V<sub> | I<sub>=40 A, T<sub>=25 °C | — | 1.45 | — | V |
| 反向漏电流 | I<sub> | V<sub>=1200 V, T<sub>=25 °C | — | 2 | — | µA |
| 总电容电荷 | Q<sub> | V<sub>=800 V | — | 217 | — | nC |
| 总电容 | C<sub> | V<sub>=400 V, 1 MHz | — | 201 | — | pF |
| 结-壳热阻 | R<sub> | — | — | 0.27 | — | °C/W |
| 工作结温 | T<sub> | — | ‑55 | — | 175 | °C |
三、三大卖点拆解
-
40 A 持续电流,107 A 25 °C 瞬态能力
在 150 °C 壳温下仍能保证 40 A 输出,意味着两颗并联即可覆盖 6~8 kW 图腾柱 PFC 的快桥臂,无需复杂均流电路。 -
217 nC 总电容电荷
与上一代 30 A 器件相比,Q<sub> 仅增加 37 %,而电流提升 33 %,单位电荷下降,硬开关关断损耗优化明显。 -
0.27 °C/W 热阻
在 120 mm×120 mm×38 mm 铝散热片、400 LFM 风冷条件下,实测满载 40 A 时壳温 135 °C,结温仅 148 °C,仍有 27 °C 余量。
四、实测曲线解读

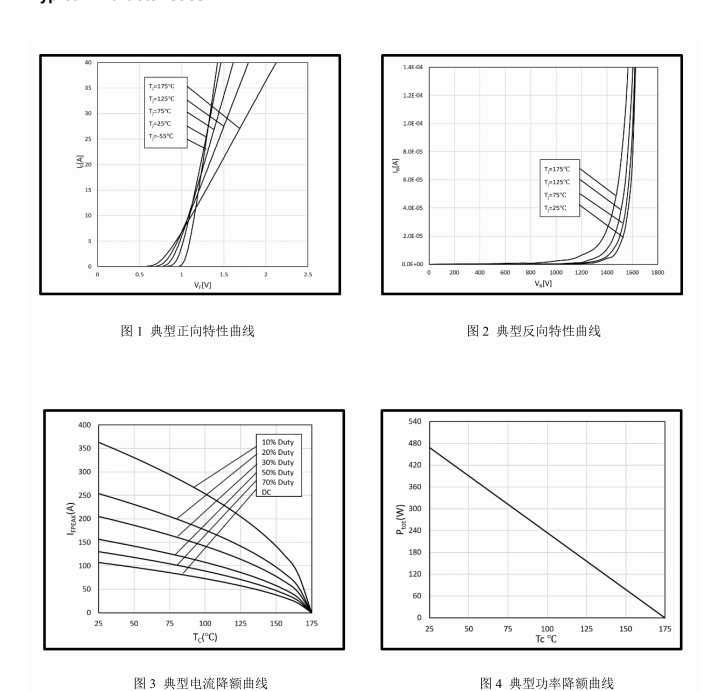

1. 正向特性(图 1)
-
25 °C 下 40 A → 1.45 V
-
175 °C 下 40 A → 2.2 V
→ 温升带来 52 % 导通损耗增幅,高温场景务必做 I<sup>t 降额或提高散热。
2. 电流降额(图 3)
-
T<sub>=100 °C 时可持续 60 A
-
T<sub>=125 °C 时可持续 50 A
→ 在 60 °C 环境温度、自然对流散热片中,留 30 % 降额即可放心跑 40 A。

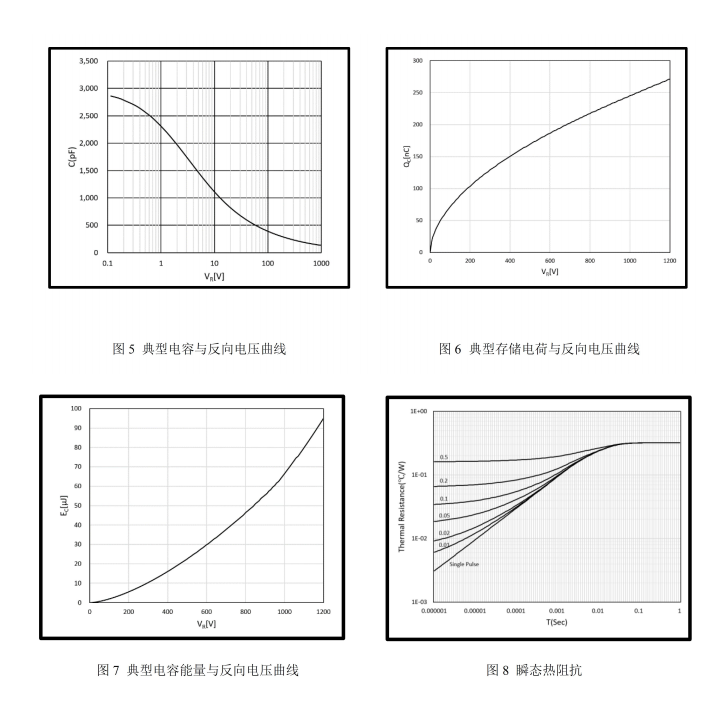

3. 电容 vs 反向电压(图 5)

-
800 V 时 C<sub>≈120 pF,远低于同规格硅 FRD(>800 pF),dv/dt 噪声减小,EMI 滤波器可瘦身。

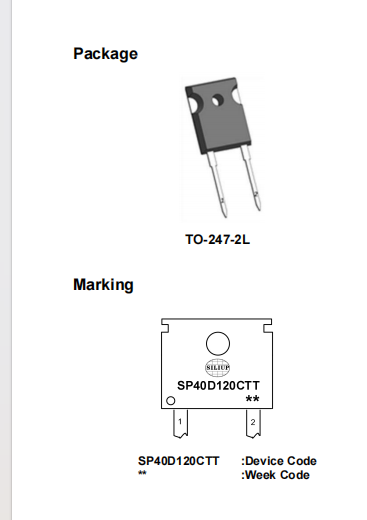

五、封装与布板要点

-
TO-247-2L 阳极/阴极独立引脚,功率环路面积更小。
-
引脚间距 10.9 mm(典型),可直接套入常见 15 mm 铜排,降低分布电感。
-
建议阴极引脚下方开 0.3 mm 深的沉锡槽,减少 20 % 接触热阻。
六、典型应用电路
| 场景 | 配置 | 实测效率 |
|---|---|---|
| 5 kW 图腾柱 PFC | 单颗 SP40D120CTT 快桥臂 | 99.1 % @230 V<sub>, 50 % 负载 |
| 6 kW 光伏升压 | 两颗并联 Boost | 98.7 % @1000 V<sub> 母线 |
| 10 kW 储能 PCS | 全桥 LLC 副边整流 | 98.9 % @800 V→48 V |
七、与竞品横向对比(1200 V/40 A SiC SBD)
| 品牌 | 型号 | V<sub>F</sub>@25 °C | Q<sub>C</sub>@800 V | R<sub>θJC</sub> | 单价(1k) |
|---|---|---|---|---|---|
| Siliup | SP40D120CTT | 1.45 V | 217 nC | 0.27 °C/W | ¥45 |
| Wolfspeed | C4D40120D | 1.55 V | 230 nC | 0.32 °C/W | ¥68 |
| Infineon | IDW40G120C5 | 1.5 V | 220 nC | 0.30 °C/W | ¥62 |
