2~6 V、1.3 A 低压全桥驱动芯片 GC9114

正文：
如果你正在给摄像机、玩具、共享单车锁或电动牙刷选一颗小巧的电机驱动芯片， GC9114 值得一看。它把所有关键参数都做到了“够用且好用”。

一、核心数据
• 供电：2~6 V，典型 5 V。
• 持续输出电流：1.3 A，峰值 2.3 A。
• 导通电阻：HS+LS 典型 420 mΩ。
• 控制方式：两路 PWM（IN1/IN2）输入，兼容常见 MCU。
• 休眠电流：IN1=IN2=0 时 <1 µA。
• 保护：过温 170 ℃关断、欠压 2 V 关断，均带迟滞。
• 封装：SOP8L，4.9 mm×3.9 mm，1.27 mm 间距，一盘 4 K。

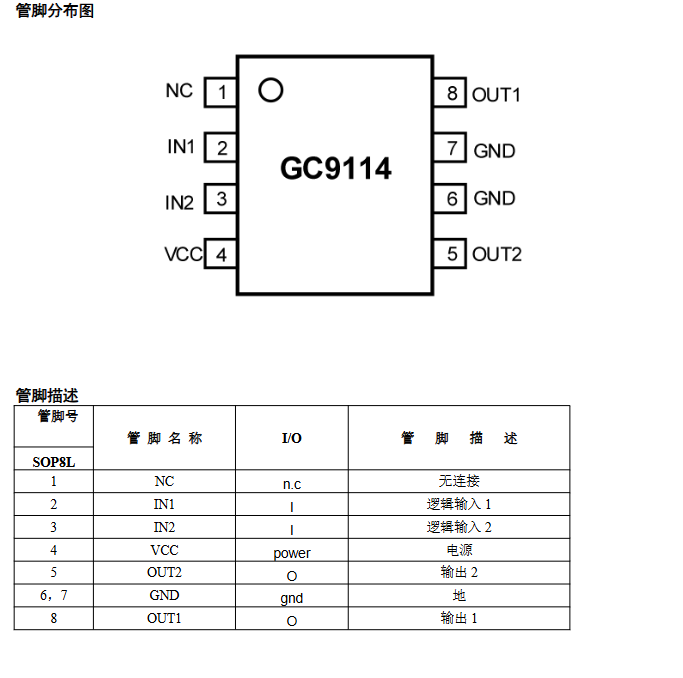

二、引脚一分钟记
1 NC
2 IN1 逻辑输入 1
3 IN2 逻辑输入 2
4 VCC 2~6 V 电源
5 OUT2 输出 2
6,7 GND 地
8 OUT1 输出 1

三、控制真值表
IN1 IN2 → OUT1 OUT2 功能
0 0 → Z Z 休眠
0 1 → L H 反转
1 0 → H L 正转
1 1 → L L 刹车

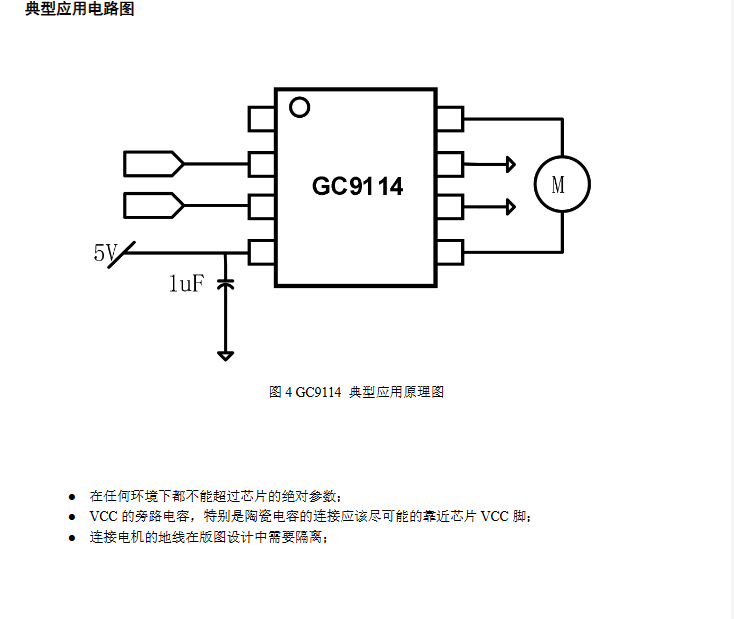

四、典型应用注意
• VCC 旁边放 1 µF+100 nF 陶瓷电容，越近越好。
• 电机地线单独走线，减少噪声。
• 任何时候不要超过绝对最大值：VCC 7 V、IOUT 峰值 2.3 A、结温 150 ℃。

五、小结
GC9114 用最少的外围（两颗电容、一颗电机）就能完成低压双向驱动，非常适合空间紧张、功耗敏感的便携式产品。需要样品或 datasheet，
