VLAN真机仿真实验

实验大纲

第一部分：建立网络并配置设备的基本设置

步骤1：建立如拓扑图所示的网络

步骤2：验证同一网络中 PC 之间的连通性

步骤 3： 配置 PC 主机

第二部分： 创建 VLAN 并分配交换机端口

步骤 1： 在交换机上创建 VLAN

步骤 2： 将 VLAN 分配到正确的交换机接口

第三部分： 维护 VLAN 的端口分配和 VLAN 数据库

步骤 1： 将一个 VLAN 分配到多个接口

步骤 2： 从接口中删除 VLAN 分配

步骤 3： 从 VLAN 数据库中删除 VLAN ID

第四部分： 在交换机之间配置 802.1Q 中继

步骤 1： 使用 DTP 在 F0/1 上发起中继

步骤 2： 手动配置中继接口 F0/1

第一部分：建立网络并配置设备的基本设置

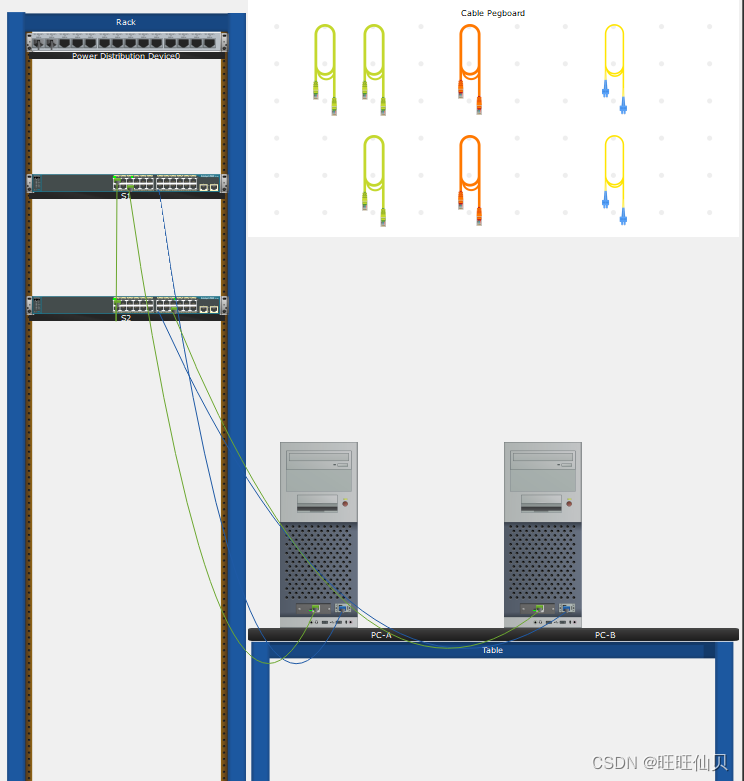

步骤1：建立如拓扑图所示的网络

步骤 2： 配置每台交换机的基本设置

a. 在每台 PC 的 桌面选项卡 中，使用 终端 控制到每台交换机并启用特权 EXEC 模式

Switch>en

b. 进入配置模式

Switch#conf t

c. 为每台交换机配置一个设备名称

Switch(config)#hostname S1
Switch(config)#hostname S2

d. 指定 class 作为特权 EXEC 加密密码

S1(config)#enable secret class
S2(config)#enable secret class
