ACL、Telnet、静态（动态）NAT

一、ACL：访问控制列表

1访问控制----在路由器的入或者出的接口上，匹配流量，之后产生动作---允许或拒绝

定义感兴趣流量-----帮助其他软件抓流量

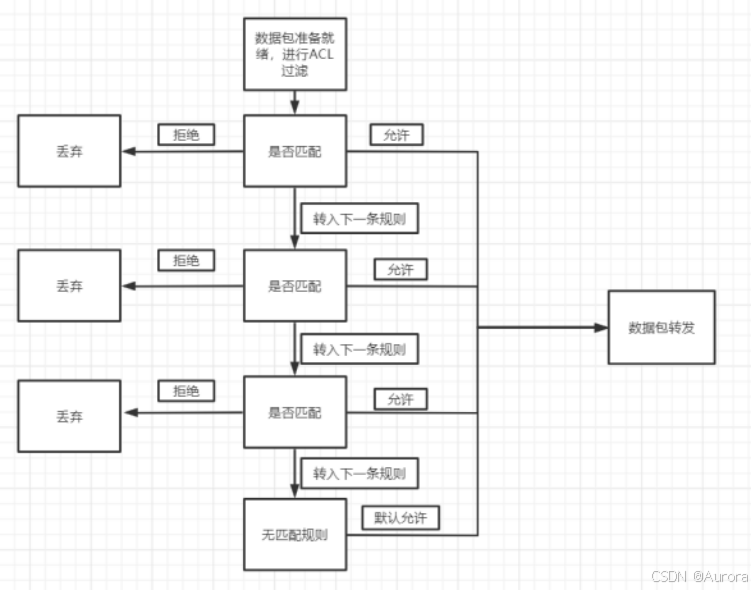

匹配规则：

至上而下，逐一匹配，上调匹配按照上条执行，不在查看下条。在华为体系中末尾隐含允许所有，在思科体系中，末尾隐含拒绝所有。

分类：

标准---仅关注数据包中的源IP地址

扩展---关注数据包中的源 目标IP地址  协议号 端口号

标准ACL中，由于标准ACL仅关注数据包中的源IP地址，故越靠近目标越好，可以尽可能的避免误杀。

2000-2999  标准           3000-3999 扩展

注意：一个编码是一张规则，一张规则可以容纳大量具体的规则

 [R2]acl 2000

[R2-acl-basic-2000]rule deny source 192.168.1.2 0.0.0.0

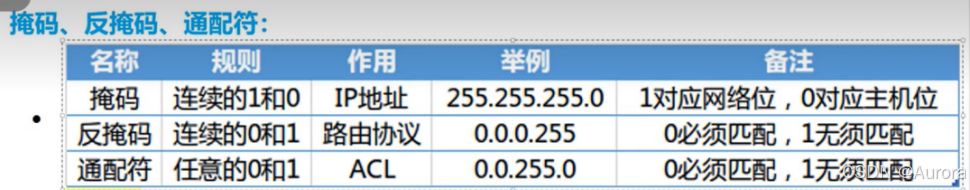

ACL在地址匹配时，会使用通配符

255.255.255.0   0.0.0.255     他可以进行0 1 的穿插

[R2-GigabitEthernet0/0/1]traffic-filter outbound acl 2000 在该接口的出方向上调用acl2000

[R2-acl-basic-2000]rule permit source any   规定 允许  所有IP通过

[R2]ACL name classroomA

扩展ACL

关注数据包中的源IP以及目标IP

由于扩展ACL可以对数据流量进行精确分析，故越靠近源越好。

[R1-acl-adv-3000]rule deny ip source 192.168.1.2 0.0.0.0 destination 192.168.3.2  0.0.0.0

在关注源/目标IP地址的同时，在关注目标端口号

Telnet---远程登录   基于TCP23号端口工作

条件：1.登录设备与被登陆设备之间必须可达

被登陆设备必须开启telnet设定
[R2]aaa 进入aaa服务

[R2-aaa]local-user ABC privilege level 15 password cipher 123456

[R2-aaa]local-user ABC service-type telnet

[R2]user-interface vty 0 4

[R2-ui-vty0-4]authentication-mode aaa

[R1-acl-adv-3000]rule  deny tcp source 192.168.4.1 0.0.0.0 destination 192.168.2.2 0.0.0.0 destination-port eq 23

规定  拒绝 tcp行为中的  源192.168.4.1 向目标 192.168.2.2 的 端口号为23的行为

[R1-acl-adv-3000]rule 7 deny icmp source 192.168.4.1 0.0.0.0 destination 192.168.3.1 0.0.0.0

规则7 拒绝 源IP 192.168.4.1 向 目标IP 192.168.3.1 的ICMP行为

一个接口的入或者出方向上  只能调用一张acl表格

NAT：网络地址转换

公有IP和私有IP的区别

公有IP----全球唯一  可以你在互联网中通信  付费使用

私有IP----本地唯一  不能在互联网中通信  免费试用

A类：10.0.0.0---10.255.255.255

B类：172.16.0.0------172.31.255.255

C类：192.168.0.0-----192.168.255.255

NAT-----网络地址转换，在边界路由器上，进行公有地址和私有地址间的转化

NAT的分类： 静态NAT  动态NAT  NAPT  端口映射

在华为设备中 NAT的全部配置 一定是在边界路由器的出的接口方向上。

 静态NAT：

我们在私网的边界路由器上建立并维护一张静态地址表，静态地址表映射了公有地址和私有地址间 一一对应的关系

[R2-GigabitEthernet0/0/1]nat static global 12.1.1.1 inside 192.168.1.2

[R2]display  nat static  查询nat映射关系

动态NAT

静态NAT和动态NAT最大的区别在于---地址映射表的内容是可变化的，而不是写死的，所以动态NAT不在意一对一的关系，而是实现多对多的转化。

使用端口进行分辨 转化的形式----NAPT（端口地址转化）也叫PAT

为解决动态NAT同一时间一个公网IP只能对应一个私网IP的问题，在边界路由器上维护一张源端口号和私网IP地址的映射关系表，因为端口号的取值范围是1-65535，故有65535个，所以NAPT同时支持通过的数据包的最大量即为65535个，这就形成了一对多的动态NAT，华为中称这种NAPT为EASY IP。 当上网需求非常大时，一个公网IP可能不够用，我们也可以同时使用多个公网IP，这样就能形成65535的倍数增长，形成多对多的NAPT。

一对多

[R2-acl-basic-2000]rule permit source 192.168.0.0 0.0.255.255

[R2-GigabitEthernet0/0/1]nat outbound 2000

多对多

创建公网地址池

[R2]nat address-group 1 12.1.1.2  12.1.1.10

其中包含  12.1.1.12------12.1.1.10

注意：1.必须是公网  2.必须是连续的IP

[R2-GigabitEthernet0/0/1]nat outbound 2000 address-group 1

在该接口上  将acl2000定义的感兴趣流量 交给公网地址池 1 进行NAT转化

No-pat   添加则代表为静态多对多  不添加则是动态多对多

静态多对多：多个一对一

动态多对多：多个一对多

端口映射：

[R2-GigabitEthernet0/0/1]nat server protocol tcp global current-interface 80 inside 192.168.2.10  80

[R2-GigabitEthernet0/0/1]nat  server  protocol tcp global current-interface 8080  inside 192.168.2.20 80
