通过STM32的PWM功能，调整占空比实现LED呼吸灯效果。涉及步骤包括查阅芯片手册选择合适PWM通道，使用CubeMX配置时钟、RCC及GPIO为PWM输出，最后在Keil5中编写程序控制占空比变化。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

使用pwm点亮led，实现呼吸灯效果

led为什么可以越来越亮，越来越暗？由不同的占空比决定（占空比由CCRx决定）。

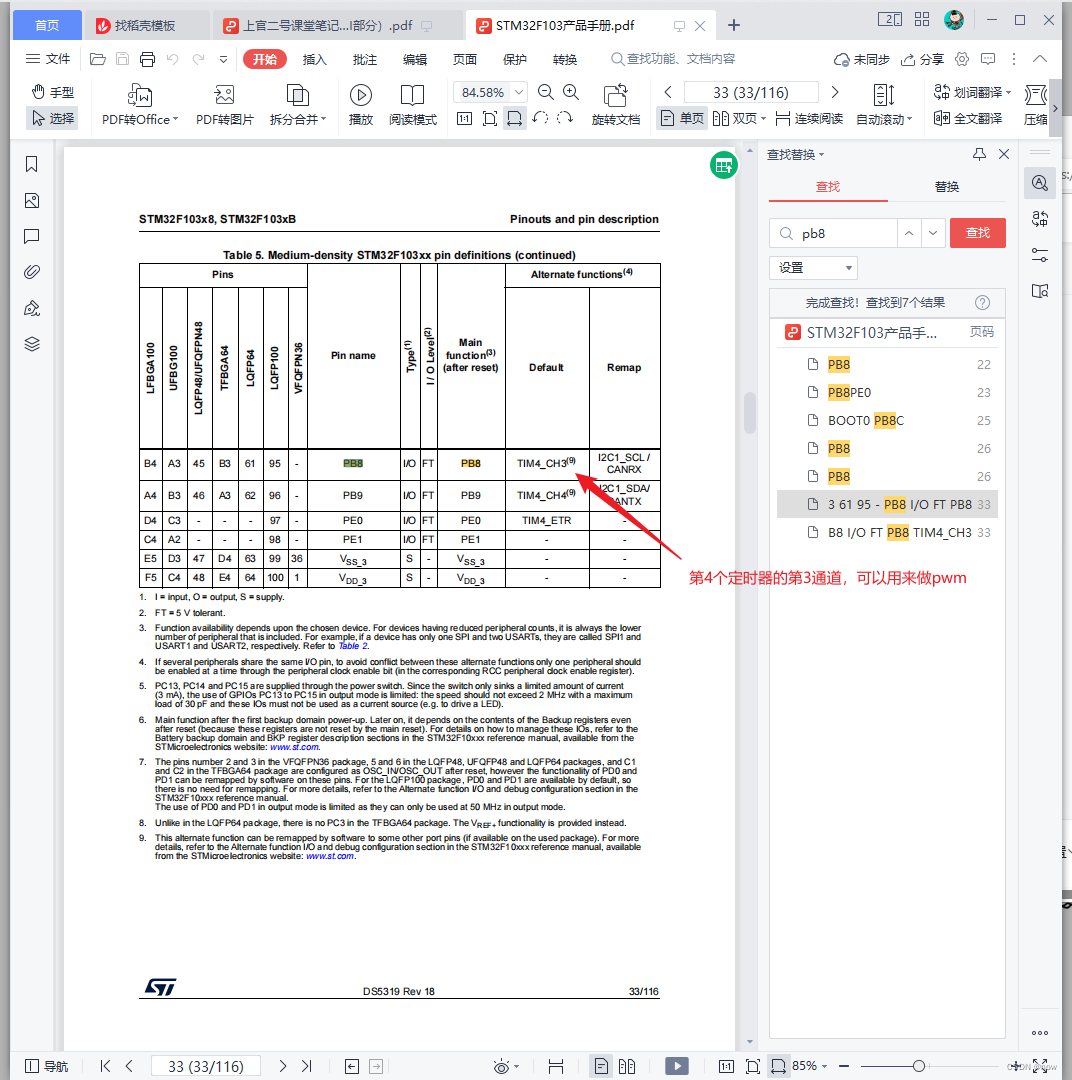

1、芯片手册查看引脚pwm通道：

 2、cubeMX

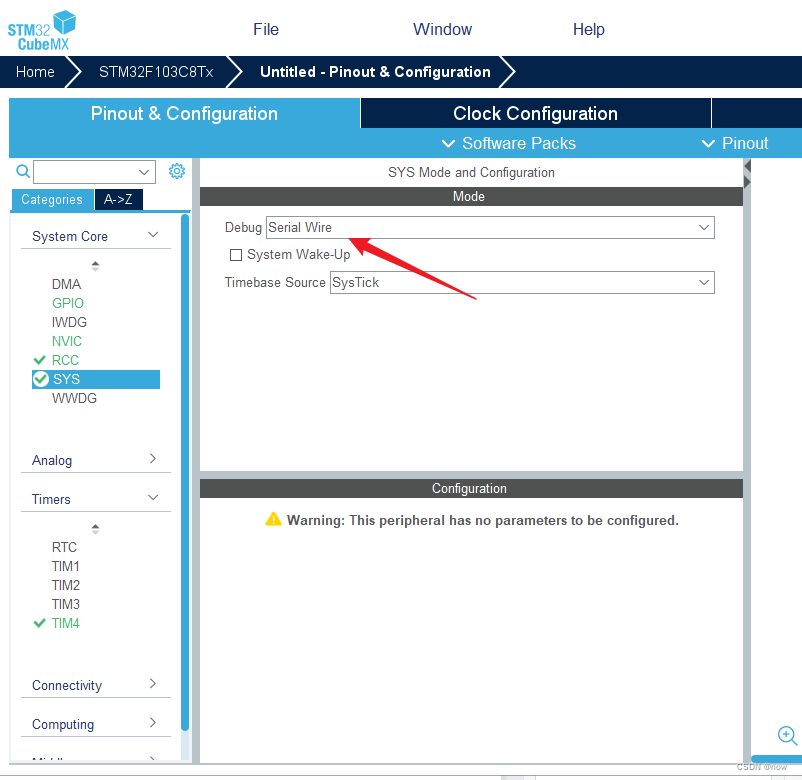

①sys设置串口

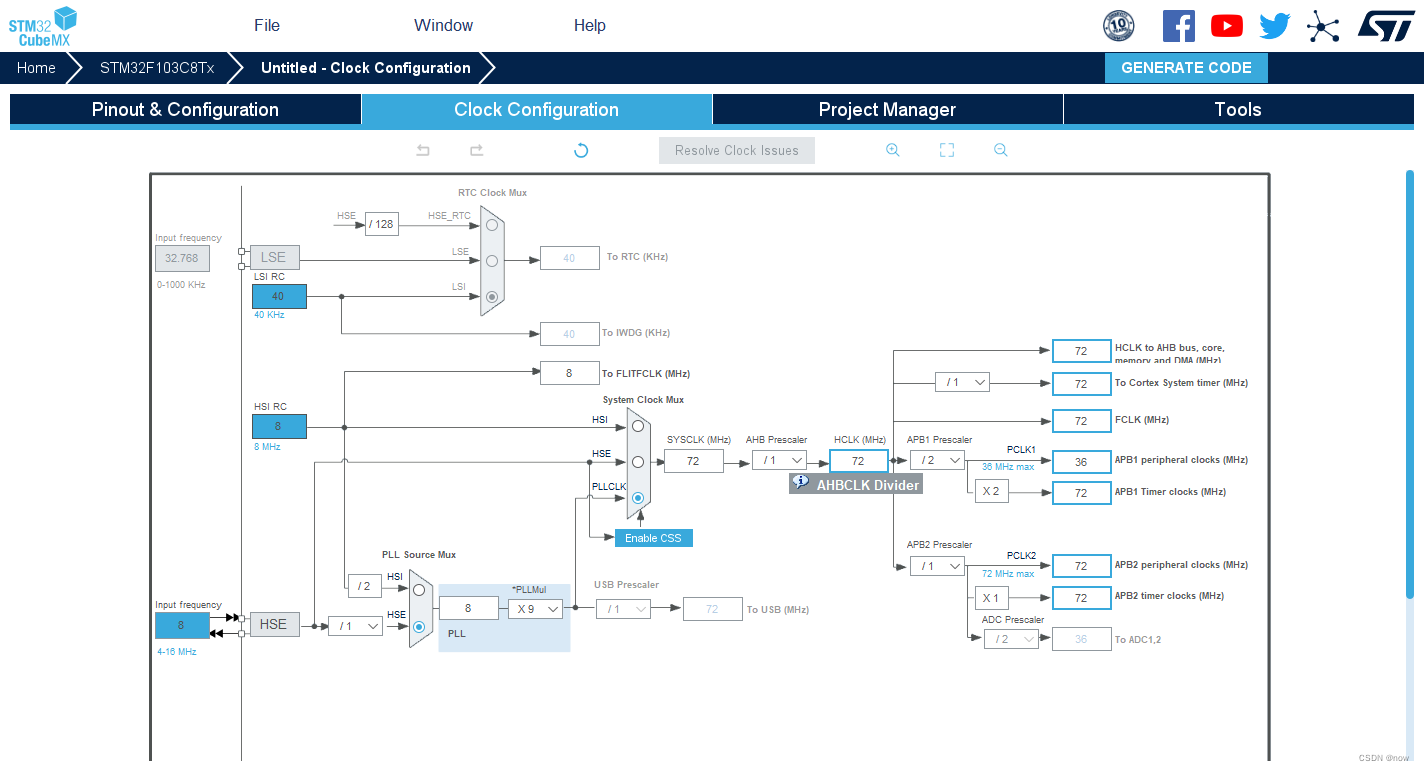

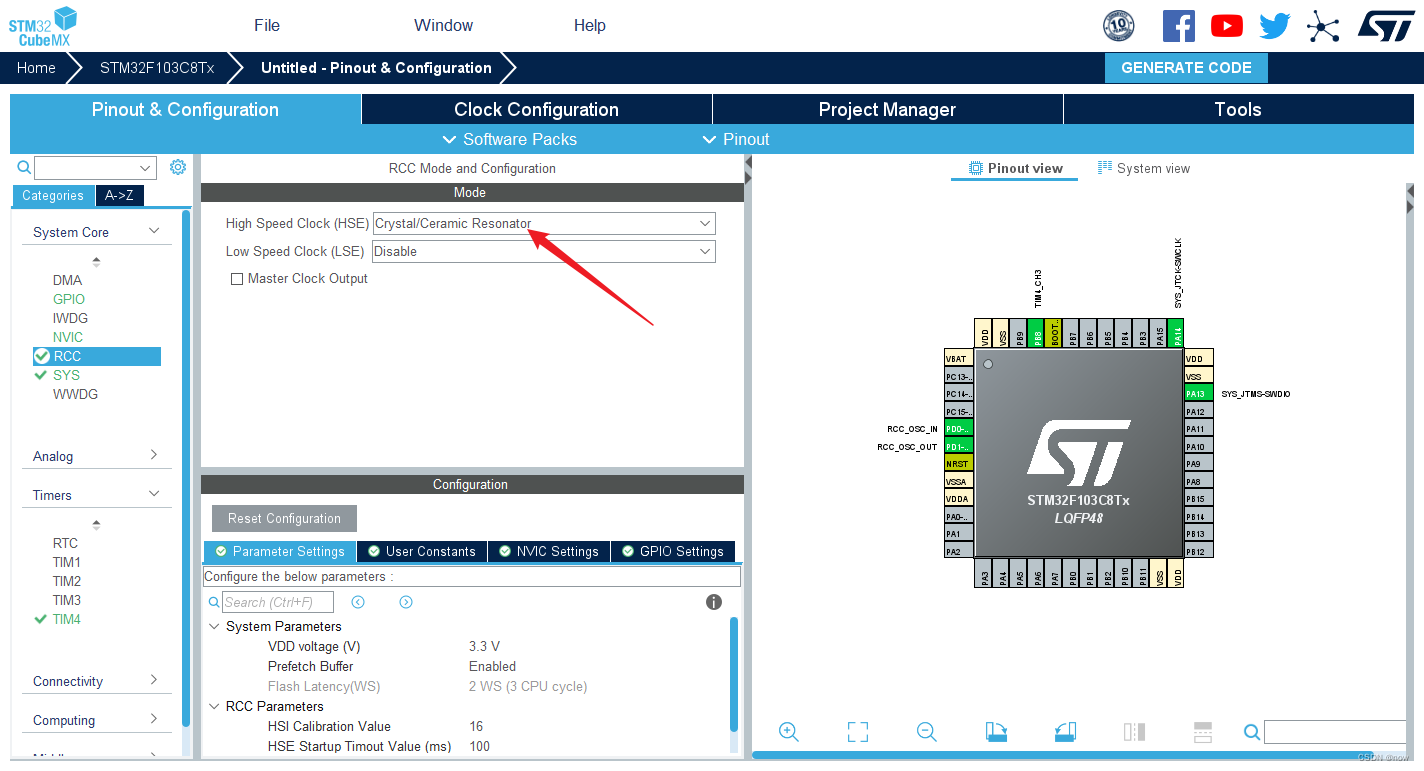

② RCC设置时钟来源

③配置时钟

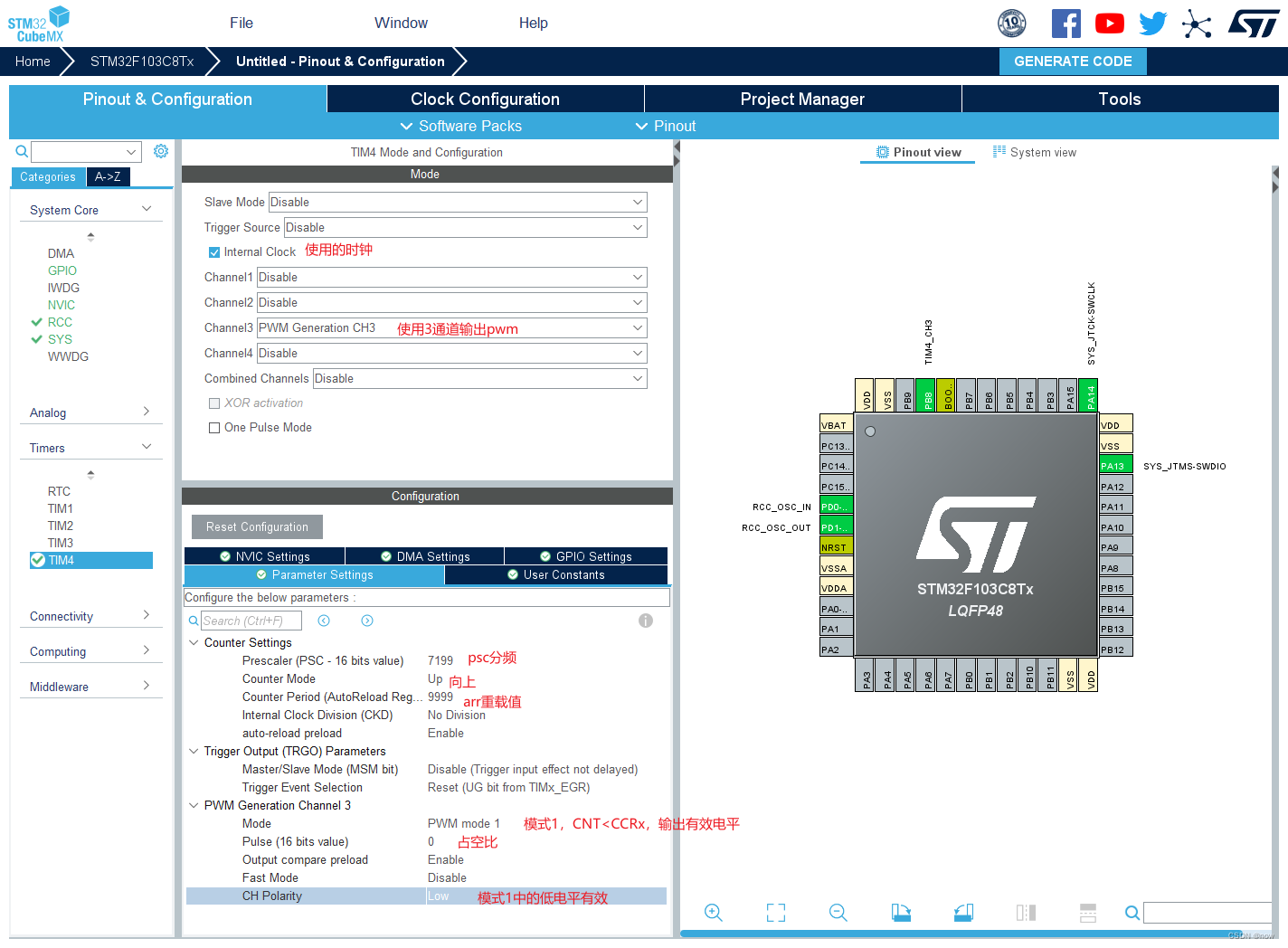

④配置io口的pwm输出
