五、KubeVirt存储

KubeVirt提供了很多种存储方式，存储就决定了你使用虚拟机镜像到底什么内核、什么版本，三种比较常用的形式虚拟机镜像（磁盘）是启动虚拟机必不可少的部分，目前KubeVirt中提供多种方式的虚拟机磁盘。

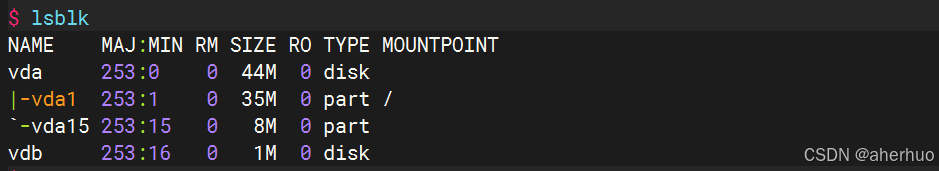

◎cloudInitNoCloud/cloudInitConfigDrive:用于提供 cloud-init 初始化所需要的 user-data，使用 configmap 作为数据源，此时VMI 内部将出现第二块大约为356KB的第二块硬盘

◎dataVolume:虚拟机启动流程中自动将虚拟机磁盘导入 pvc 的功能，在不使用 DataVolume 的情况下，用户必须先准备带有磁盘映像的 PVC，然后再将其分配给 VM 或 VMI。dataVolume 拉取镜像的来源可以是HTTP、PVC。

◎PersistentVolumeClaim: PVC 做为后端存储，适用于数据持久化，即在虚拟机重启或关机后数据依然存在。PV 类型可以是 block 和 filesystem，为 filesystem 时，将使用 PVC 上的 disk.img，格式为 RAW 格式的文件作为硬盘。block 模式时，使用 block volume 直接作为原始块设备提供给虚拟机。缺点在于仅支持RAW格式镜像，若镜像较大CDI 导入镜像会比较慢（如果是QCW2 CDI 内部机制qemu.go 会将其进行格式转换为RAW并导入PVC中），因此降低快速创建 VMI 体验感

◎ephemeral、containerDisk: 数据是无法持久化，故在存储选型上，我们采用 CEPH 作为后端存储，通过调用Ceph CSI 插件创建 PVC 卷方式管理虚机磁盘设备。Ceph CSI 插件实现了容器存储编排与Ceph集群交互的接口，它可以为容器应用分配存储集群中的存储空间，同时在选择 Ceph-CSI 版本需要考虑到当前 K8S 版本、及 CEPH 版本号

◎registryDisk

定义image来创建虚拟机的root disk。 virt-controller会在pod定义中创建registryVolume的container，container中的entry服务负责将spec.volumes.registryDisk.image转化为qcow2格式，路径为pod根目录。

创建默认存储

我们知道创建PV，PVC有两种方法，一个是静态，一个是动态

静态就是手动编写PV，PVC资源清单，然后再将他们进行绑定

动态就是创建一个存储类：StorageClass，然后我们只需要编写PVC的资源清单即可，它会给我们自动创建PV，然后和PVC进行绑定

5.1部署NFS服务（动态）

# 在每个机器。

yum install -y nfs-utils

# 在master 执行以下命令

echo "/nfs/data/ *(insecure,rw,sync,no_root_squash)" > /etc/exports

# 执行以下命令，启动 nfs 服务;创建共享目录

mkdir -p /nfs/data

# 在master执行

systemctl enable rpcbind

systemctl enable nfs-server

systemctl start rpcbind

systemctl start nfs-server

# 使配置生效

exportfs -r

#检查配置是否生效

exportfs

5.2配置存储类

只需修改两部分：就是把NFS服务端的IP修改为自己的即可

## 创建了一个存储类

apiVersion: storage.k8s.io/v1

kind: StorageClass

metadata:

annotations:

storageclass.kubernetes.io/is-default-class: "true"

provisioner: k8s-sigs.io/nfs-subdir-external-provisioner

parameters:

archiveOnDelete: "true" ## 删除pv的时候，pv的内容是否要备份

---

apiVersion: apps/v1

kind: Deployment

metadata:

labels:

app: nfs-client-provisioner

# replace with namespace where provisioner is deployed

namespace: default

spec:

replicas: 1

strategy:

type: Recreate

selector:

matchLabels:

app: nfs-client-provisioner

template:

metadata:

labels:

app: nfs-client-provisioner

spec:

serviceAccountName: nfs-client-provisioner

containers:

- name: nfs-client-provisioner

image: registry.cn-hangzhou.aliyuncs.com/lfy_k8s_images/nfs-subdir-external-provisioner:v4.0.2

# resources:

# limits:

# cpu: 10m

# requests:

# cpu: 10m

volumeMounts:

- name: nfs-client-root

mountPath: /persistentvolumes

env:

- name: PROVISIONER_NAME

value: k8s-sigs.io/nfs-subdir-external-provisioner

- name: NFS_SERVER

value: 172.31.0.4 ## 指定自己nfs服务器地址

- name: NFS_PATH

value: /nfs/data ## nfs服务器共享的目录

volumes:

- name: nfs-client-root

nfs:

server: 172.31.0.4

path: /nfs/data

---

apiVersion: v1

kind: ServiceAccount

metadata:

# replace with namespace where provisioner is deployed

namespace: default

---

kind: ClusterRole

apiVersion: rbac.authorization.k8s.io/v1

metadata:

rules:

- apiGroups: [""]

resources: ["nodes"]

verbs: ["get", "list", "watch"]

- apiGroups: [""]

resources: ["persistentvolumes"]

verbs: ["get", "list", "watch", "create", "delete"]

- apiGroups: [""]

resources: ["persistentvolumeclaims"]

verbs: ["get", "list", "watch", "update"]

- apiGroups: ["storage.k8s.io"]

resources: ["storageclasses"]

verbs: ["get", "list", "watch"]

- apiGroups: [""]

resources: ["events"]

verbs: ["create", "update", "patch"]

---

kind: ClusterRoleBinding

apiVersion: rbac.authorization.k8s.io/v1

metadata:

subjects:

- kind: ServiceAccount

# replace with namespace where provisioner is deployed

namespace: default

roleRef:

kind: ClusterRole

apiGroup: rbac.authorization.k8s.io

---

kind: Role

apiVersion: rbac.authorization.k8s.io/v1

metadata:

# replace with namespace where provisioner is deployed

namespace: default

rules:

- apiGroups: [""]

resources: ["endpoints"]

verbs: ["get", "list", "watch", "create", "update", "patch"]

---

kind: RoleBinding

apiVersion: rbac.authorization.k8s.io/v1

metadata:

# replace with namespace where provisioner is deployed

namespace: default

subjects:

- kind: ServiceAccount

# replace with namespace where provisioner is deployed

namespace: default

roleRef:

kind: Role

apiGroup: rbac.authorization.k8s.io

5.3应用，并查看StorageClass（sc）

上传镜像

KubeVirt 可以使用 PVC 作为后端磁盘，使用 filesystem 类型的 PVC 时，默认使用的时 /disk.img 这个镜像，用户可以将镜像上传到 PVC，在创建 VMI 时使用此 PVC。使用这种方式需要注意下面几点：

一个 PVC 只允许存在一个镜像，只允许一个 VMI 使用，要创建多个 VMI，需要上传多次

/disk.img 的格式必须是 RAW 格式

CDI 提供了使用使用 PVC 作为虚拟机磁盘的方案，在虚拟机启动前通过下面方式填充 PVC：

通过 URL 导入虚拟机镜像到 PVC，URL 可以是 http 链接，s3 链接

Clone 一个已经存在的 PVC

通过 container registry 导入虚拟机磁盘到 PVC，需要结合 ContainerDisk 使用

通过客户端上传本地镜像到 PVC

通过命令行 virtctl，结合 CDI 项目，可以上传本地镜像到 PVC 上，支持的镜像格式有：

.img

.qcow2

.iso

压缩为 .tar，.gz，.xz 格式的上述镜像

kubevirt 提供了registryDIsk的基础镜像： registry-disk-v1alpha，根据Dockerfile形式去创建虚拟机镜像，以下是window镜像demo Dockerfile

FROM kubevirt/registry-disk-v1alpha

COPY Windows---server-2012-datacenter-64bit-cn-syspreped---2018-01-15.qcow2 /disk/windows2012dc.img

这个是最终构建成镜像名：windows2012dc:lastest，最终在CRD表现形式如下所示

kind: VirtualMachineInstance

...

spec:

domain:

devices:

disks:

- disk:

bus: virtio

volumeName: registryvolume

... - name: registryvolume

registryDisk:

image: windows2012dc:latest

案例：（安装windows10虚拟机）

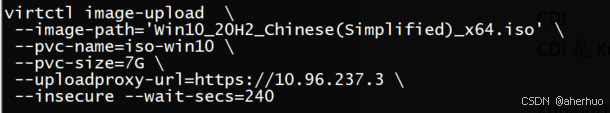

因为目标是安装windows10虚拟机，所以需要将上面下载好的windows镜像上传到PVC：

#参数讲解

--image-path='Win10_20H2_Chinese(Simplified)_x64.iso' #指定Win镜像的路径，我们是在/root目录下，因此就这个路径即可。

--pvc-name=iso-win10 #指定PVC的名字

--pvc-size=7G #指定PVC的大小，根据操作系统镜像大小来设定，一般略大一个G就行。

--uploadproxy-url=https://10.96.237.3 #cdi-uploadproxy 的 Service IP，可以通过命令 kubectl -n cdi get svc -l cdi.kubevirt.io=cdi-uploadproxy 来查看。

增加hostDisk支持

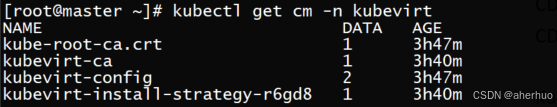

KubeVirt默认没有开启对hostDisk的支持，需要手动开启，这里我们直接editKubeVirt1的ConfigMap

apiVersion: v1

data:

debug.useEmulation: "true"

feature-gates: HostDisk #添加这一行即可

kind: ConfigMap

metadata:

creationTimestamp: "2022-04-17T01:19:05Z"

namespace: kubevirt

resourceVersion: "46074"

uid: 56ff5d51-1ce5-4c0e-bef2-7c2d24525306

5.4创建虚拟机

编写vm.yaml文件

apiVersion: kubevirt.io/v1alpha3

kind: VirtualMachine

metadata:

spec:

running: false

template:

metadata:

labels:

kubevirt.io/domain: win10

spec:

domain:

cpu:

cores: 4

devices:

disks:

- bootOrder: 1

cdrom:

bus: sata

- disk:

bus: virtio

- cdrom:

bus: sata

interfaces:

- masquerade: {}

model: e1000

machine:

type: q35

resources:

requests:

memory: 16G

networks:

- name: default

pod: {}

volumes:

- name: cdromiso

persistentVolumeClaim:

claimName: iso-win10

- name: harddrive

hostDisk:

capacity: 50Gi

path: /data/disk.img

type: DiskOrCreate

- containerDisk:

image: kubevirt/virtio-container-disk

这里用到了 3 个 Volume：

◎cdromiso : 提供操作系统安装镜像，即上文上传镜像后生成的 PVC iso-win10。

◎harddrive : 虚拟机使用的磁盘，即操作系统就会安装在该磁盘上。这里选择 hostDisk 直接挂载到宿主机以提升性能，如果使用分布式存储则体验非常不好。

◎containerDisk : 由于 Windows 默认无法识别 raw 格式的磁盘，所以需要安装 virtio 驱动。containerDisk 可以将打包好 virtio 驱动的容器镜像挂载到虚拟机中。

关于网络部分，spec.template.spec.networks 定义了一个网络叫 default，这里表示使用 Kubernetes 默认的 CNI。spec.template.spec.domain.devices.interfaces 选择定义的网络 default，并开启 masquerade，以使用网络地址转换 (NAT) 来通过 Linux 网桥将虚拟机连接至 Pod 网络后端。
