图像识别技术与应用(14)

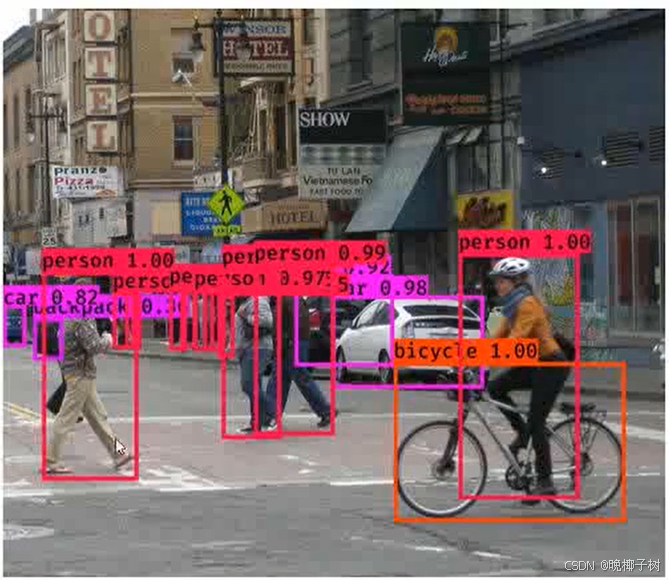

目标检测

识别图片中有哪些物体并且找到物体的存在位置’

  • 多任务:位置 + 类别
  • 目标种类与数量繁多的问题
  • 目标尺度不均的问题
  • 遮挡、噪声等外部环境干扰

目标检测的数据集

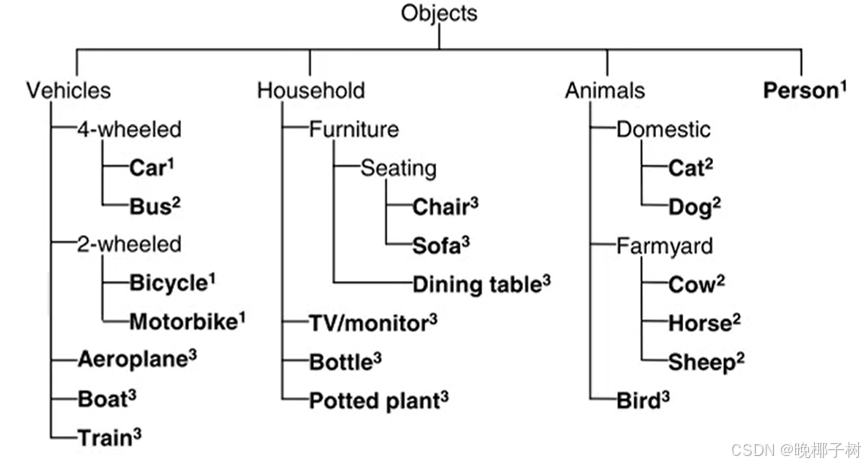

· VOC数据集:PASCAL VOC挑战赛(The PASCAL Visual Object Classes)是一个世界级的计算机视觉挑战赛。

  • 4大类,20小类
  • VOC 2007:9963图片        /24640目标
  • VOC 2012:23080图片   /54900目标
  • · COCO数据集:起源于微软2014年出资标注的MS COCO数据库。

  • 包含20万个图像
  • 80个类别
  • 超过50万个目标标注
  • 平均每个图像的目标数是7.2

目标检测的Ground Truth

目标检测的数据集

· VOC数据集:PASCAL VOC挑战赛(The PASCAL Visual Object Classes)是一个世界级的计算机视觉挑战赛。

  • 4大类,20小类
  • VOC 2007:9963图片        /24640目标
  • VOC 2012:23080图片   /54900目标
  • · COCO数据集:起源于微软2014年出资标注的MS COCO数据库。
  • 包含20万个图像
  • 80个类别
  • 超过50万个目标标注
  • 平均每个图像的目标数是7.2

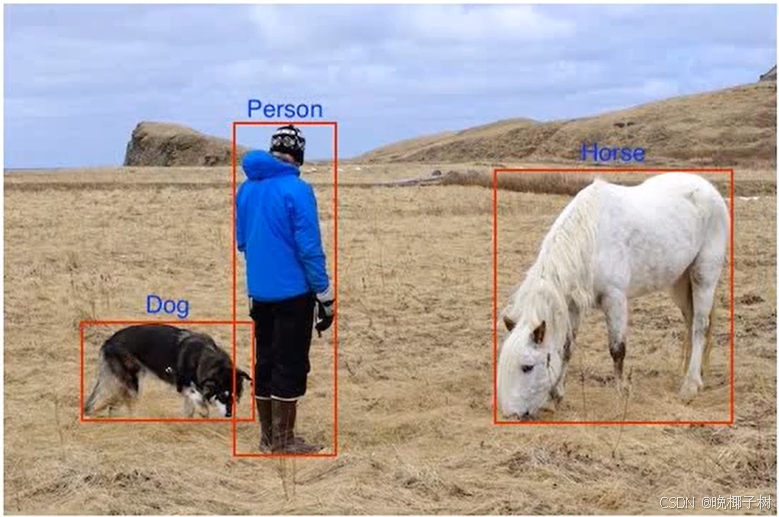

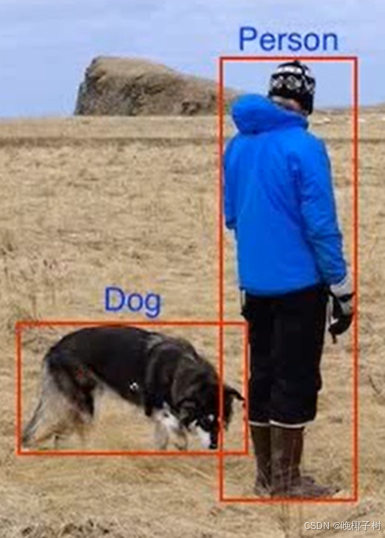

  • 目标检测的Ground Truth

  • 类别+真实边界框坐标(x,y,w,h)
  • 假设左图尺寸为1000*800px

Class

x

y

width

height

Dog

100

600

150

100

Horse

700

300

200

250

Person

400

400

100

500

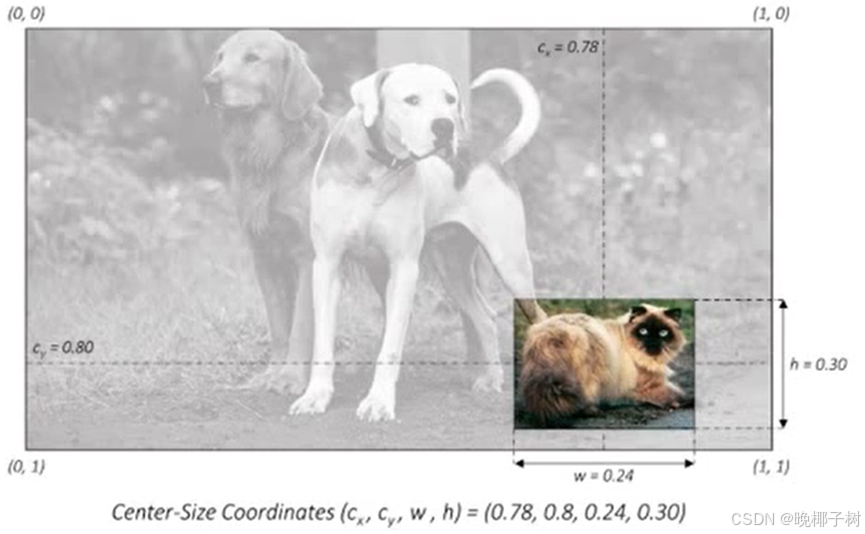

  • YOLO(TXT)格式:

(x,y,w,h)

分别代表中心点坐标和宽、高

x,y,w,h均为归一化结果

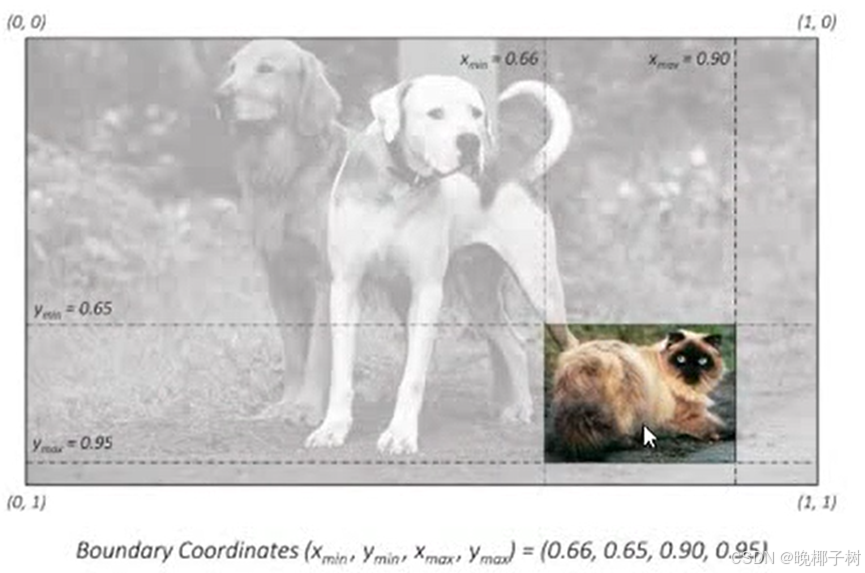

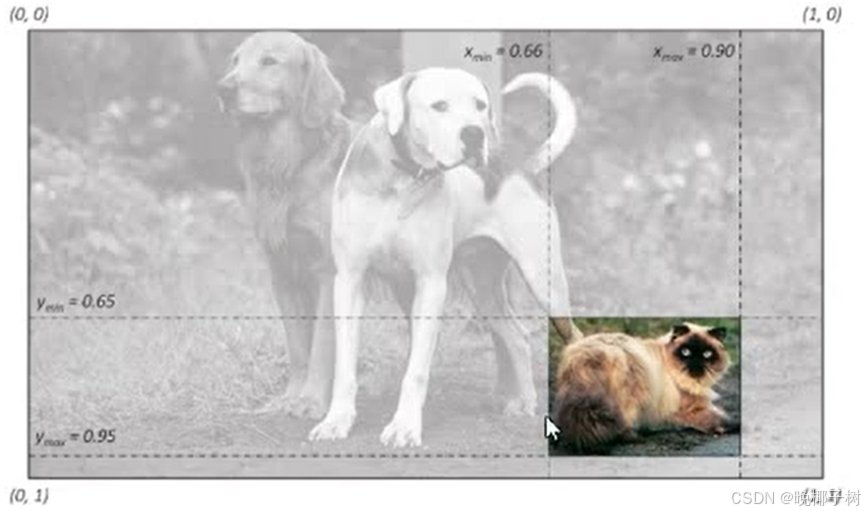

  • VOC(XML)格式:

(Xmin,Ymin,Xmax,Ymax)分别代表左上角和右下角的两个坐标。

  • COCO(JSON)格式:

(Xmin, Ymin, W, H),其中x,y,w,h均不是归一化后的数值,分别代表左上角坐标和宽、高

目标检测的评估指标

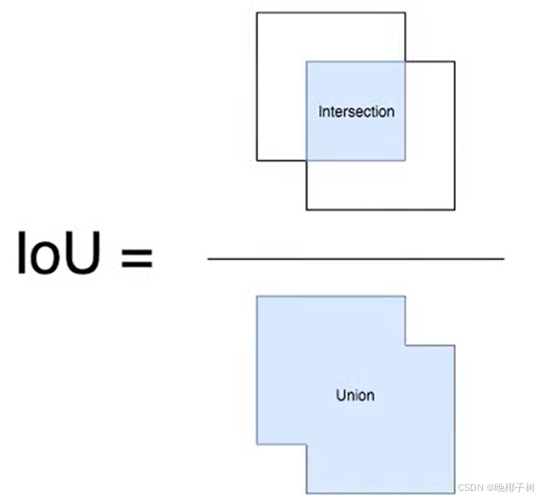

· IoU:Intersection over Union

  • 生成的预测结果会非常多
  • 首先过滤掉低类别置信度的检测结果
  • 使用IoU作为边界框正确性的度量指标

 检测结果的类别

评价指标

解释

Ground Truth

预测结果

目标检测中的解释

TP

真的正样本

正样本

正样本

IoU>阈值

FP

假的正样本

负样本

正样本

IoU<阈值

TN

真的负样本

负样本

负样本

FN

假的负样本

正样本

负样本

漏检目标

  • Precision:准确率,查准率
  • Recall:召回率,查全率

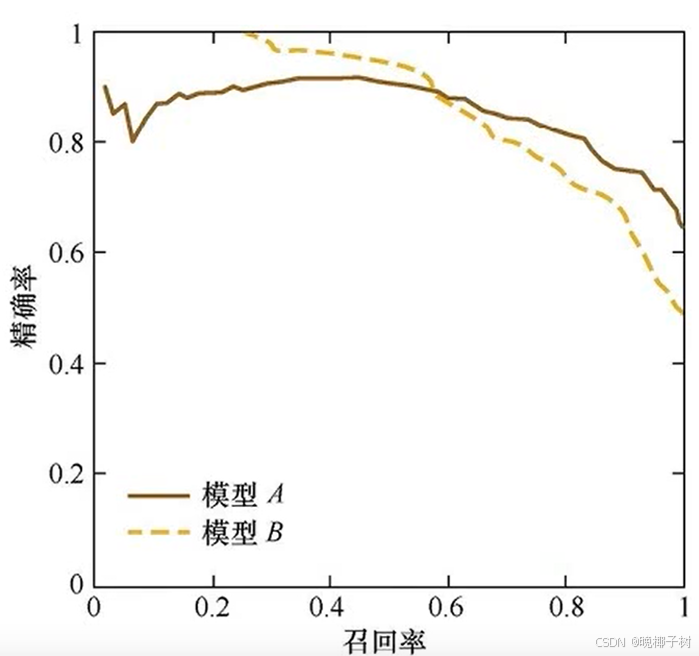

  • P-R曲线
  • mean AP:每个类别所得到的AP的均值
  • Average Precision:11点法、近似面积法
  • · mean与average

  • mean:算数平均
  • average:包含其他的度量指标
  • Average P:P值需要设计度量规则让它均衡
  • mean AP:AP够均衡了,直接mean即可
  • · AP计算方法:11点法

  • R=[0, 0.1, 0.2, 0.3, 0.4, 0.5, 0.6, 0.7, 0.8, 0.9, 1]
  • P=[1, 0.6666, 0.4285, 0.4285, 0.4285, 0, 0, 0, 0, 0, 0]

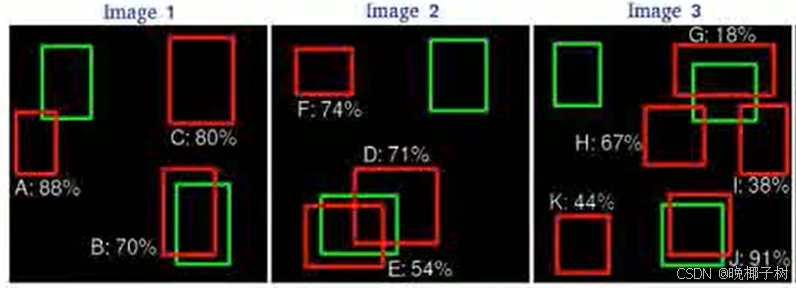

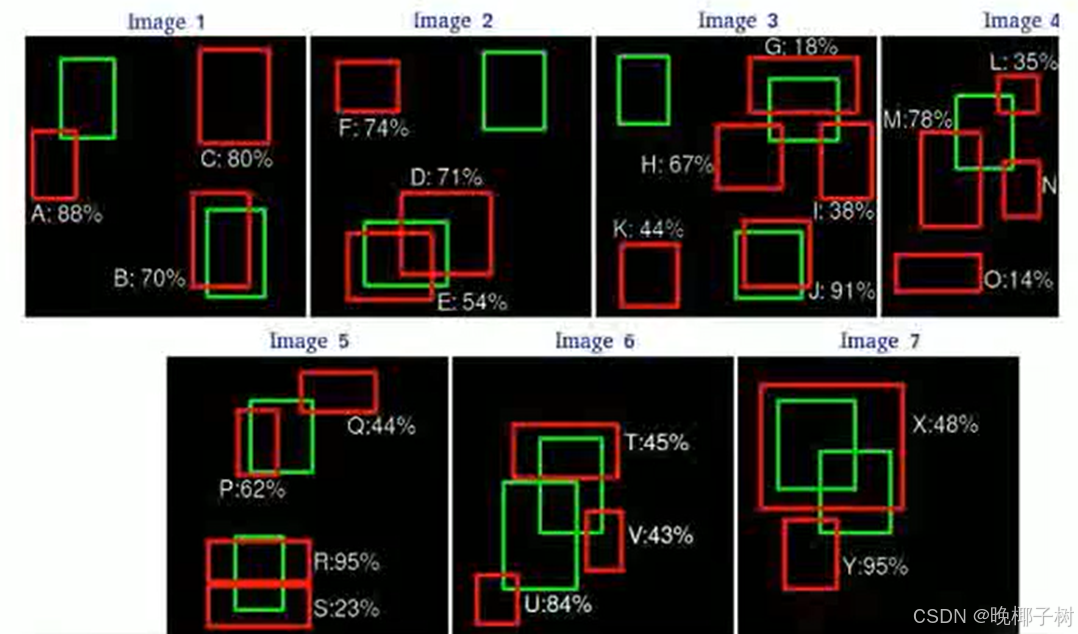

案例:

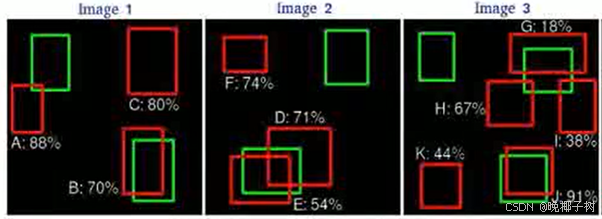

· 案例:

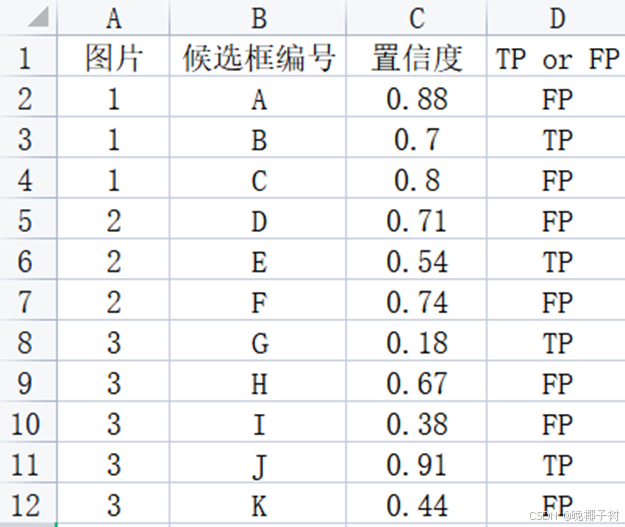

①根据IoU划分TP或者FP

· 案例:

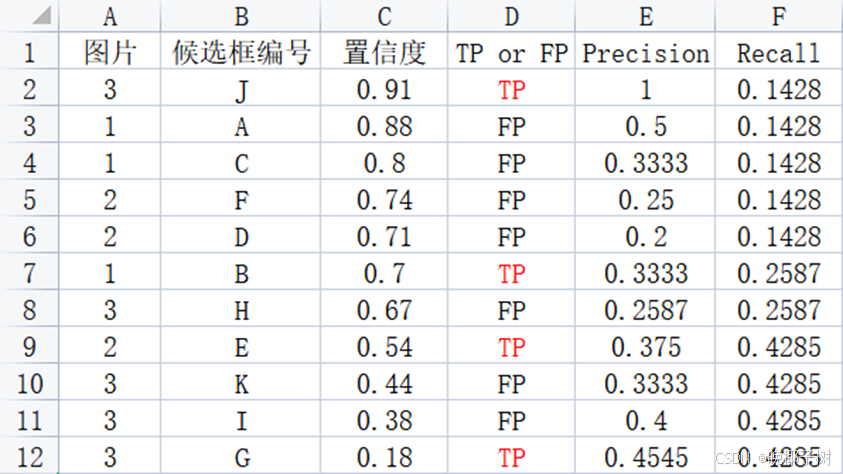

②按置信度的从大到小,计算P和R

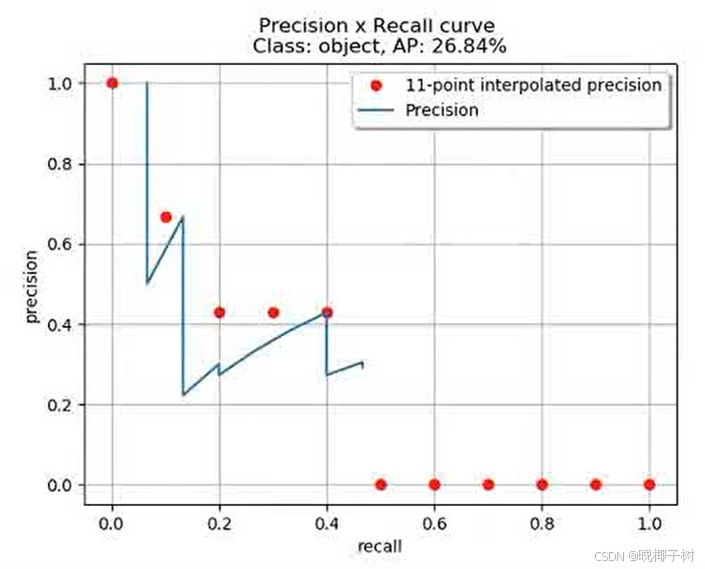

③绘制P-R曲线,进行AP计算

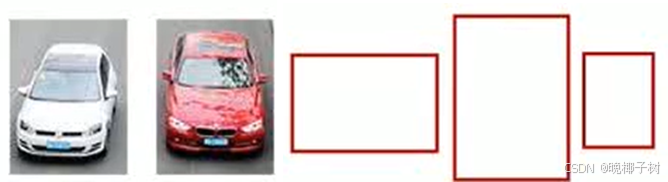

· 滑动窗口法



  • 需要人工设计尺寸
  • 大量冗余操作
  • 定位不准确

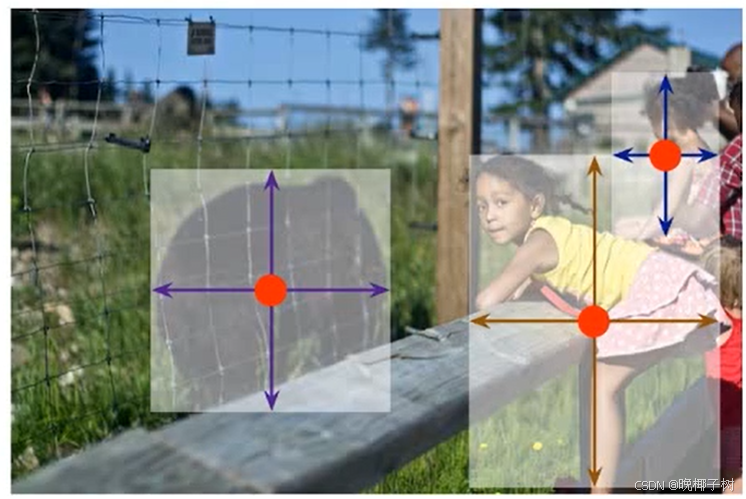

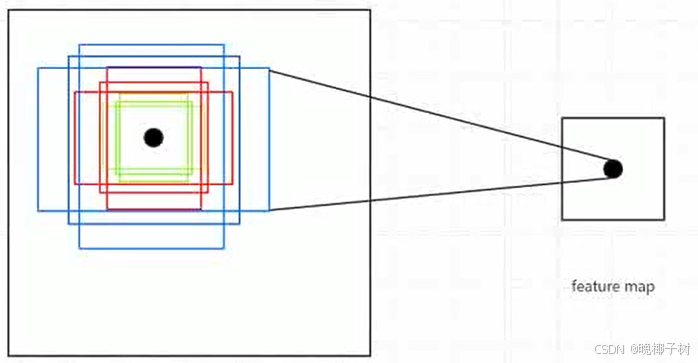

  • · anchor box

  • anchor box用ratio+scale描述
  • feature map的点来决定位置
  • scale来表示目标的大小(面积大小)
  • aspect ratio来表示目标的形状(长宽比)

· anchor-base和anchor-free

  • anchor-base
  • anchor-base是自顶向下的
  • 类似于传统方法,滑动窗口法穷举出许多,然后再根据置信度之类的进行筛选
  • anchor-free
  • anchor-free是自底向上的
  • 想办法自动生成,不穷举
  • free掉了anchor的预设过程

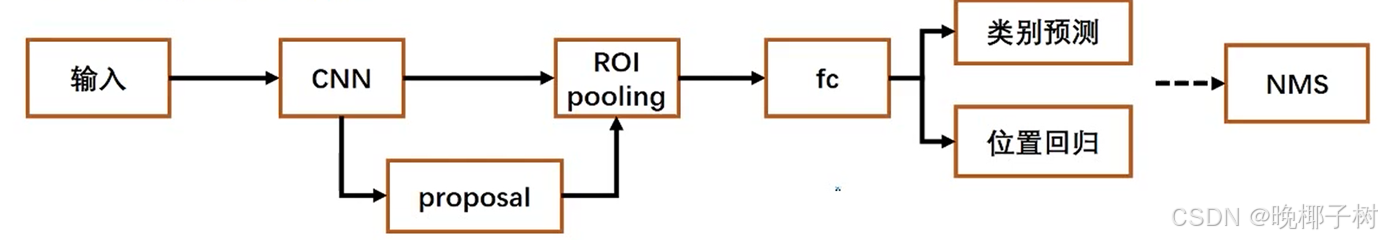

· two stage算法流程

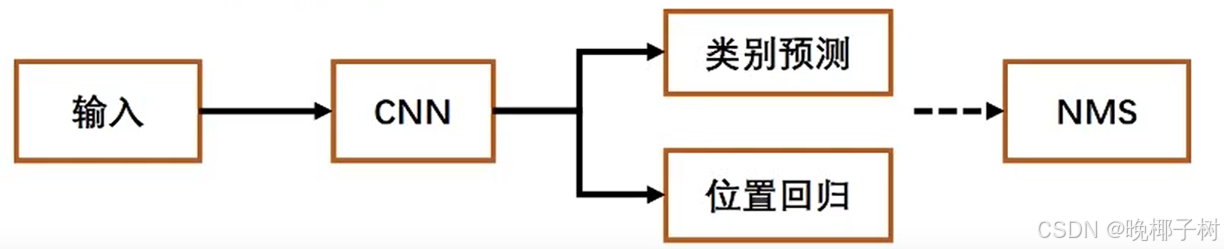

· one stage算法流程

· 常见two stage算法

  • 经典发展线:R-CNN、SPP-Net、Fast R-CNN、  Faster R-CNN
  • 其他:Cascade R-CNN、Guided Anchoring

· 常见one stage算法

  • YOLO系列:YOLO v1-v5
  • SSD系列:SSD、DSSD、FSSD
  • 其他经典:RefineDet

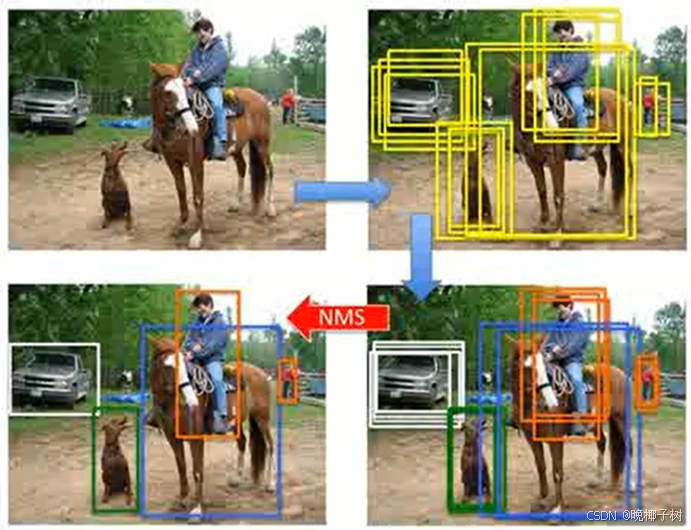

非极大值抑制(Non-maximum suppression,NMS)

  • 设定目标框的置信度阈值,常用的阈值是0.5左右
  • 根据置信度降序排列候选框列表
  • 选取置信度最高的框A添到输出列表,将其从候选框列表删除
  • 候选框列表中的所有框依次与A计算IoU,删除大于阈值的候选框
  • 重复上述过程,直到候选框列表为空,返回输出列表
