论文阅读_电机磁场分析算例

前言

提醒：
文章内容为方便作者自己后日复习与查阅而进行的书写与发布，其中引用内容都会使用链接表明出处（如有侵权问题，请及时联系）。
其中内容多为一次书写，缺少检查与订正，如有问题或其他拓展及意见建议，欢迎评论区讨论交流。

---

论文引用

第一章

之前笔者已对该论文进行过总结，主要集中于第一章(国内外背景)，csdn文章主要集中于调研。

本篇文章将集中于电机磁场分析与音圈电机的设计。

第一章参见：毕设记录_论文阅读（面向精密主动减振器的音圈电机优化设计与驱动控制）_20241218

第二章

假设条件：
1）电机中的磁轭被认为有足够大的磁导率，因而可以忽略磁轭的磁饱和现象，同时忽略磁轭磁导率的非线性特性。

2）由于计算空间有限，本论文中认为计算空间之外的磁势为零，磁导率也为零。

3）由于永磁体和空气的磁导率非常的接近，本假设永磁体和空气有着一样的磁导率。

内容回顾：磁荷法与面电流法，镜像法参见，
论文阅读_电荷法与面电流法,
论文阅读_磁轭分析-镜像法

电机磁场分析算例

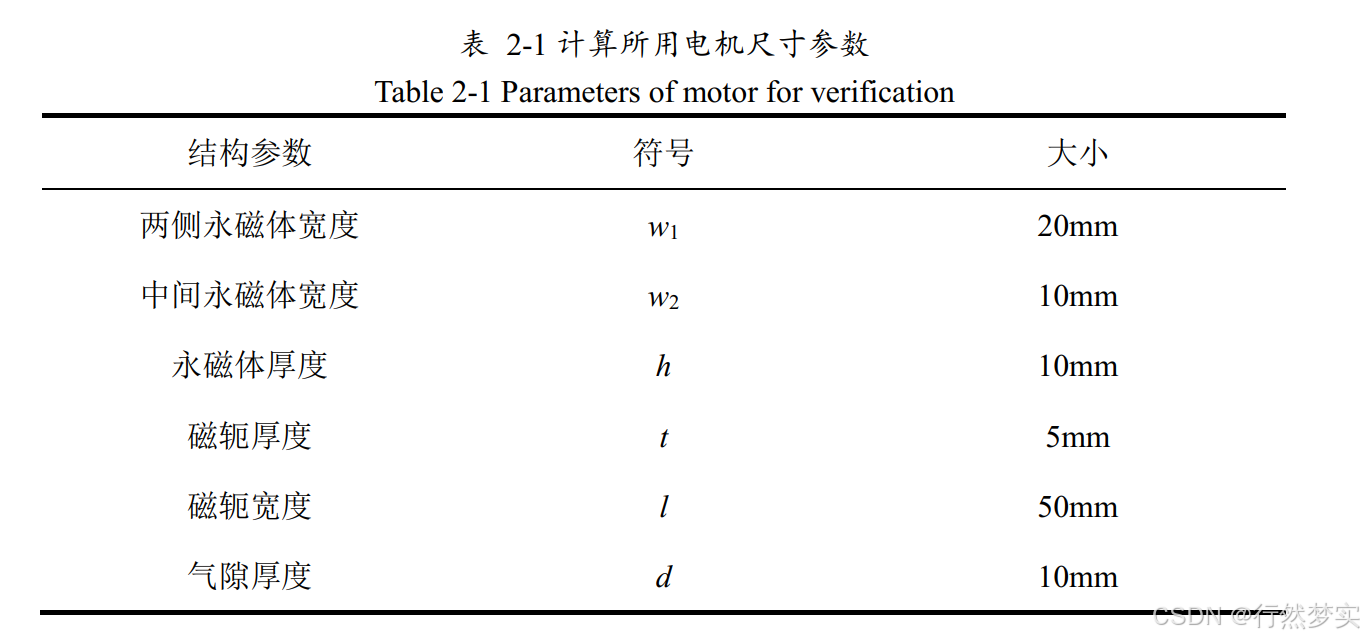

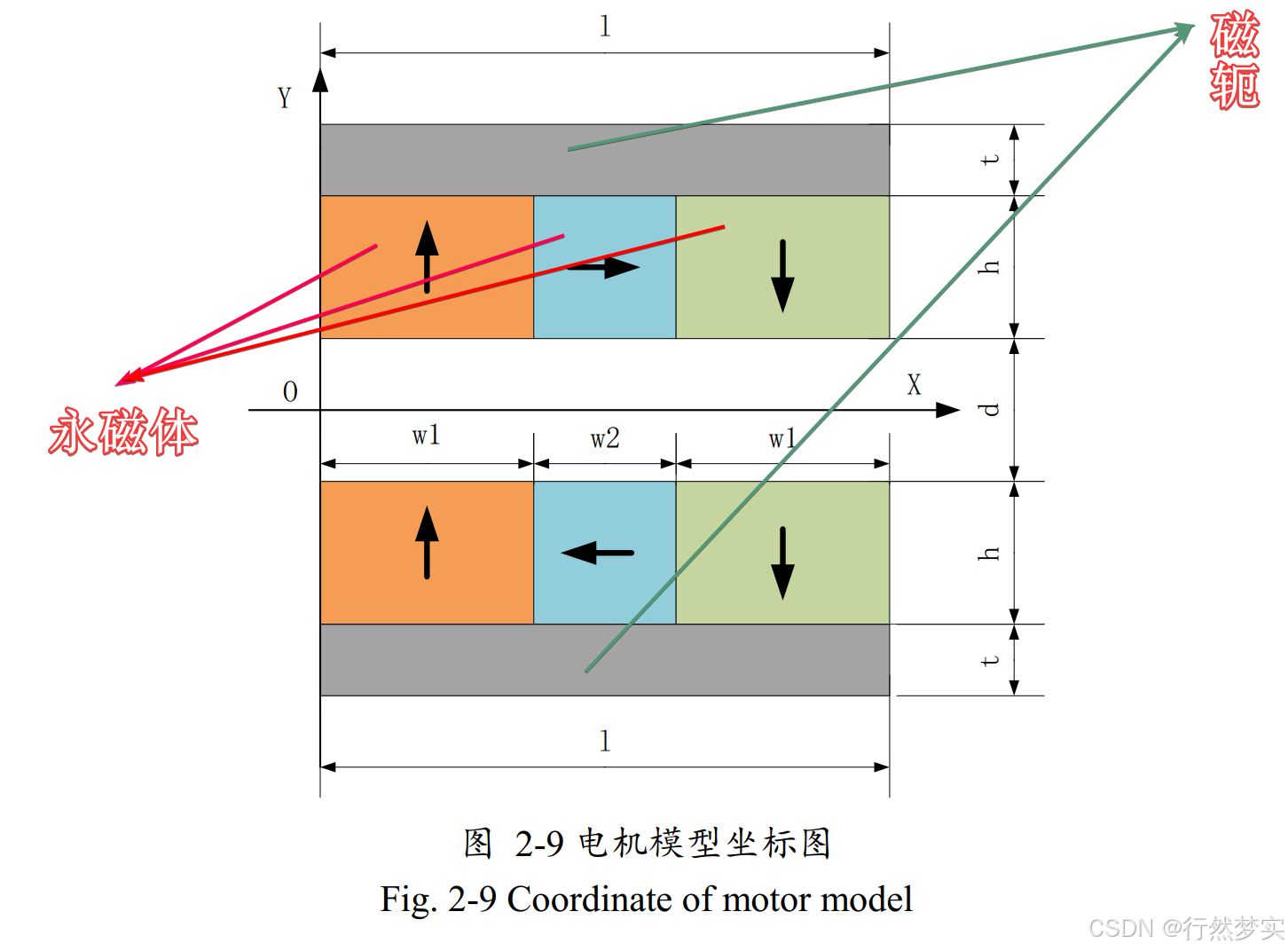

下图为电机永磁体分布示意图，图中黑色箭头为磁化方向

在电机材料方面：

• 永磁体材料选用NdFeB - 35，剩余磁感应强度$B_r$为1.23T，矫顽力$H_c$为899000A/m。
• 磁轭材料为软磁材料的电工纯铁，牌号为DT4C，相对磁导率${\mu }_r$为7006，典型磁饱和密度$B_s$为2.07T。
• 真空中的磁导率${\mu }_0$为$4\pi \times 10^{-7}H/m$。

计算分析

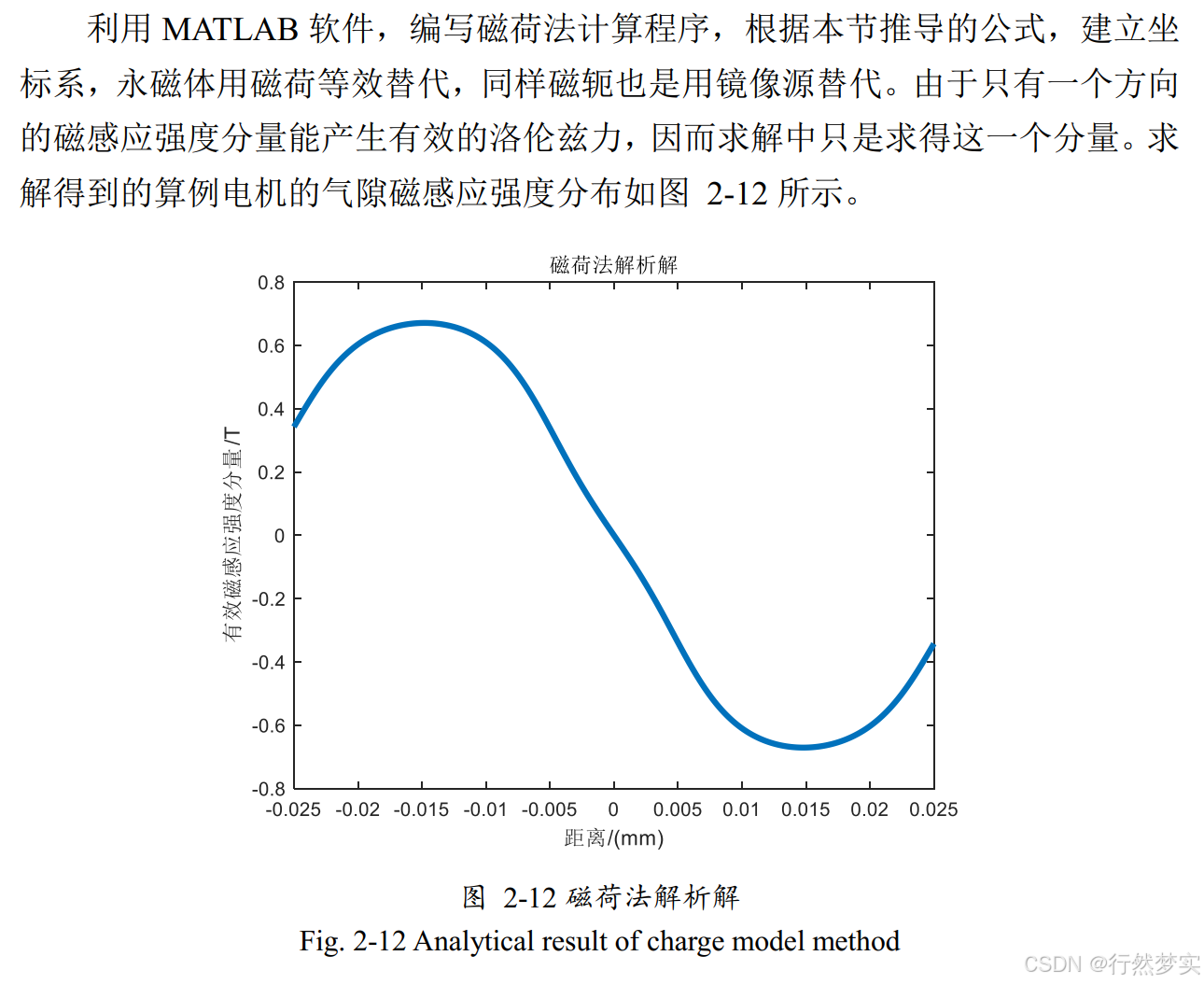

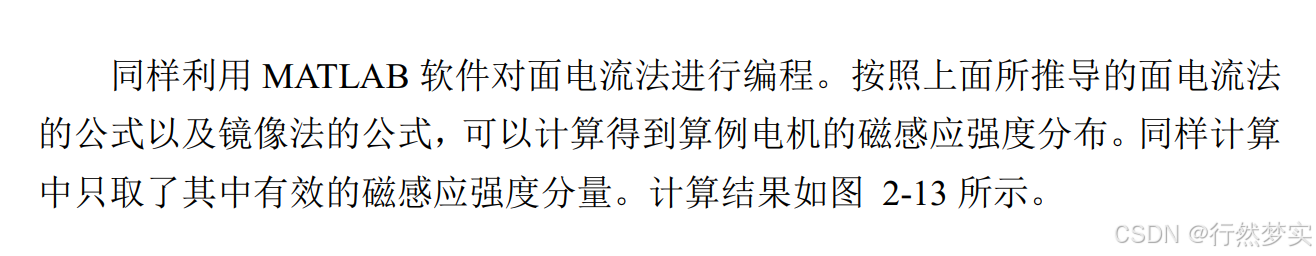

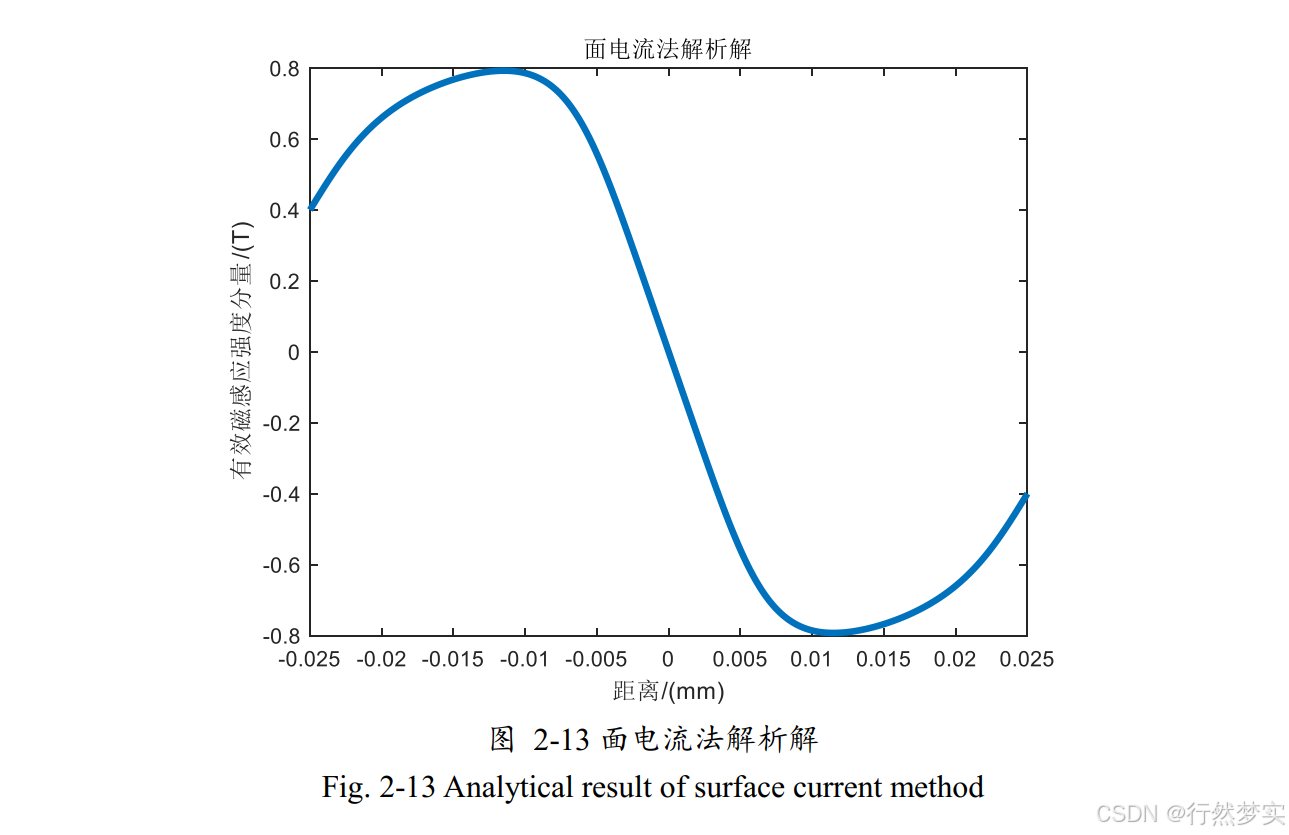

matlab仿真

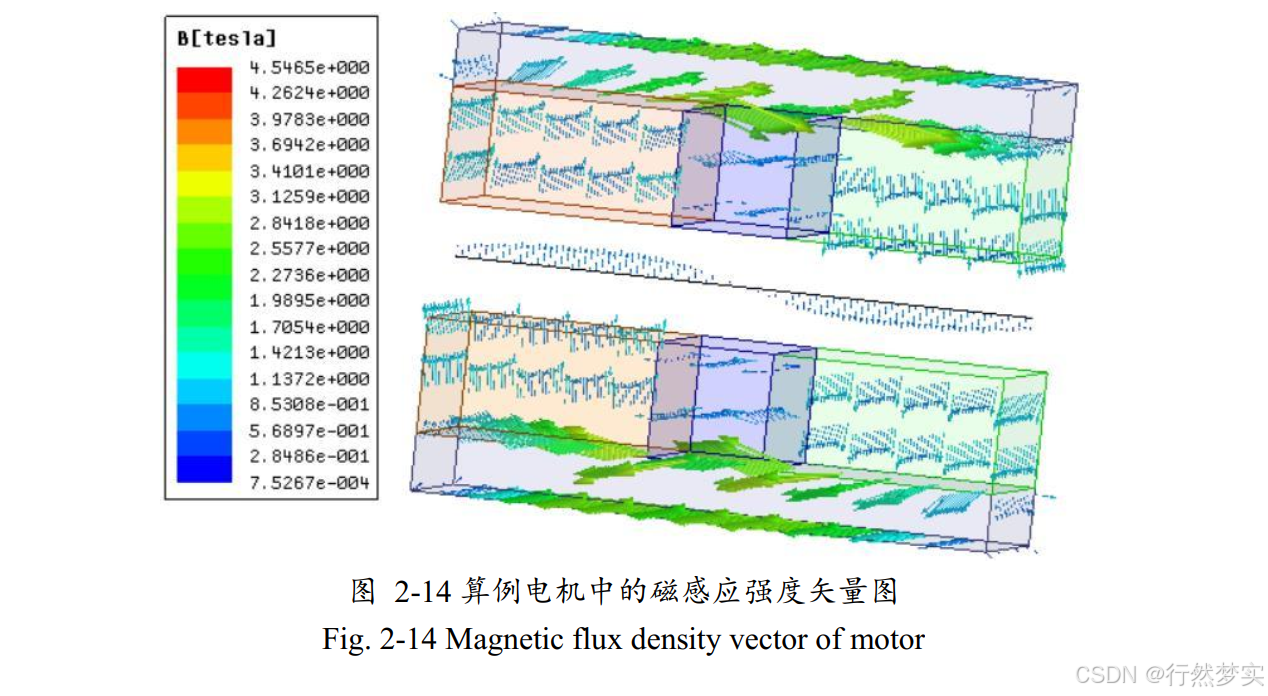

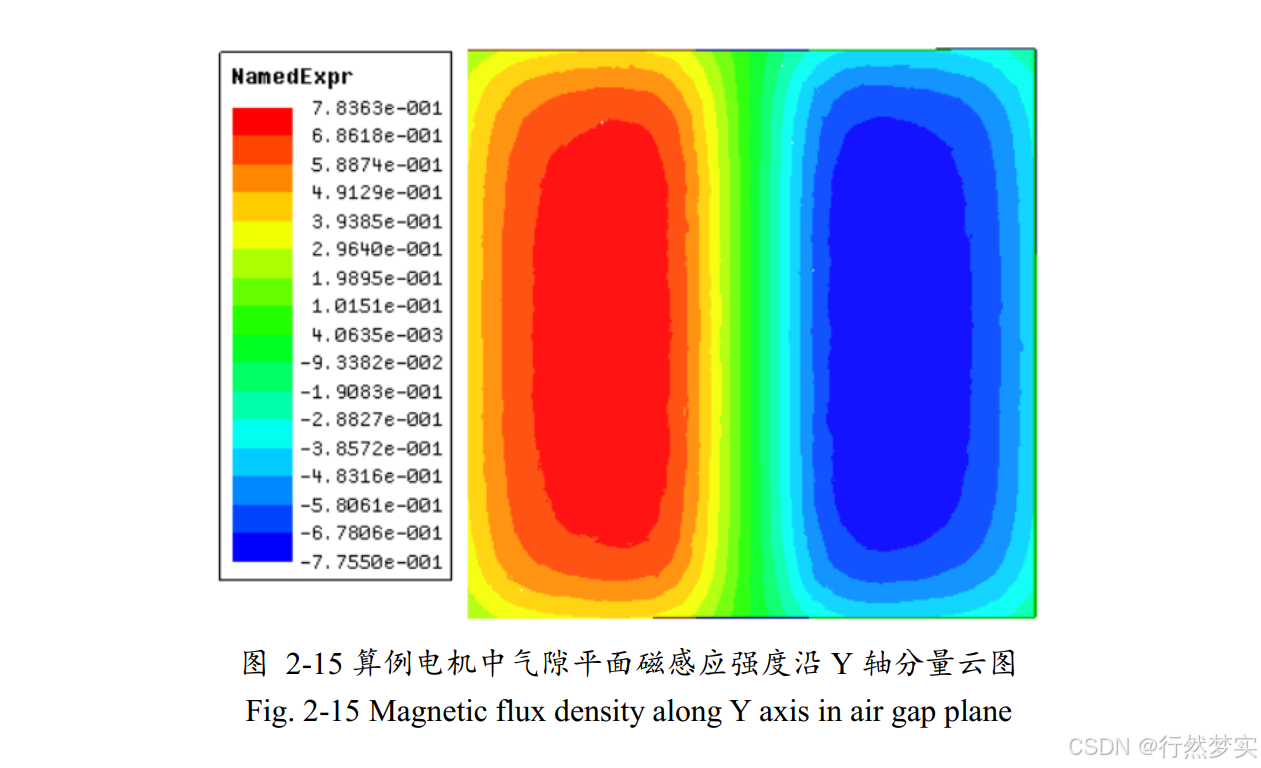

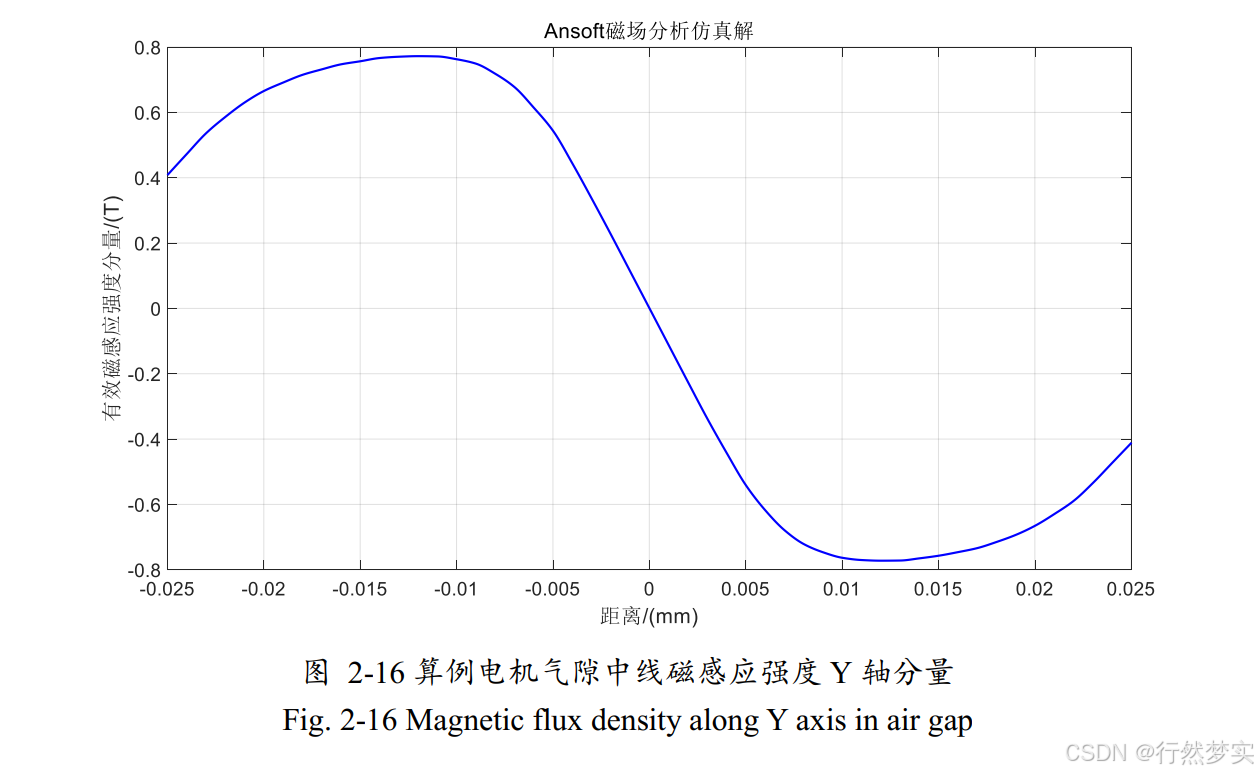

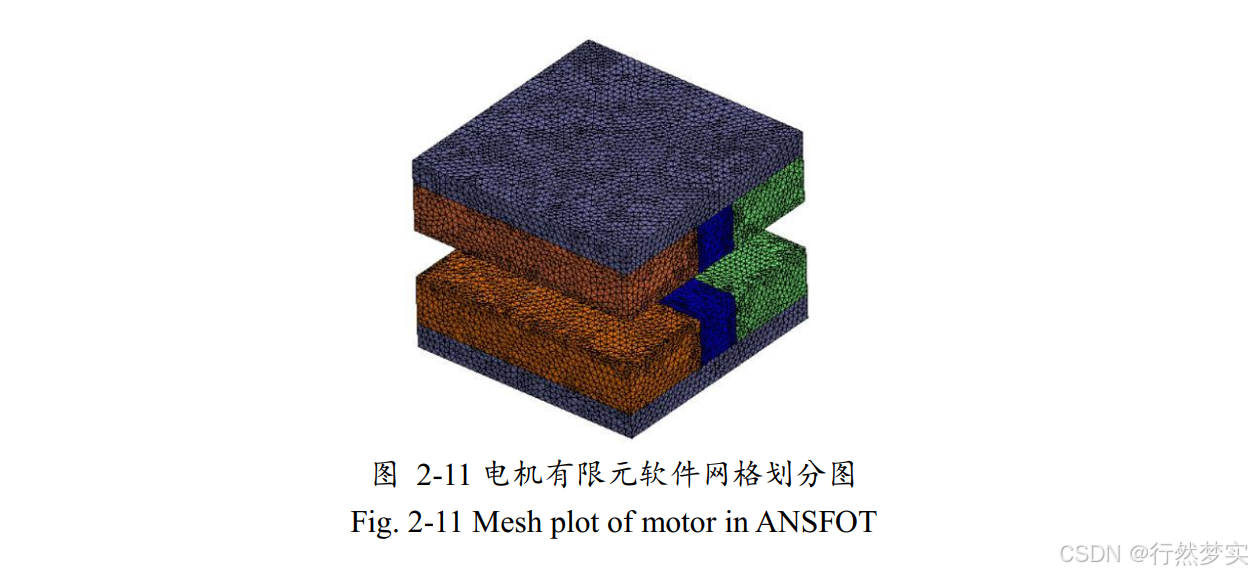

ANSOFT仿真

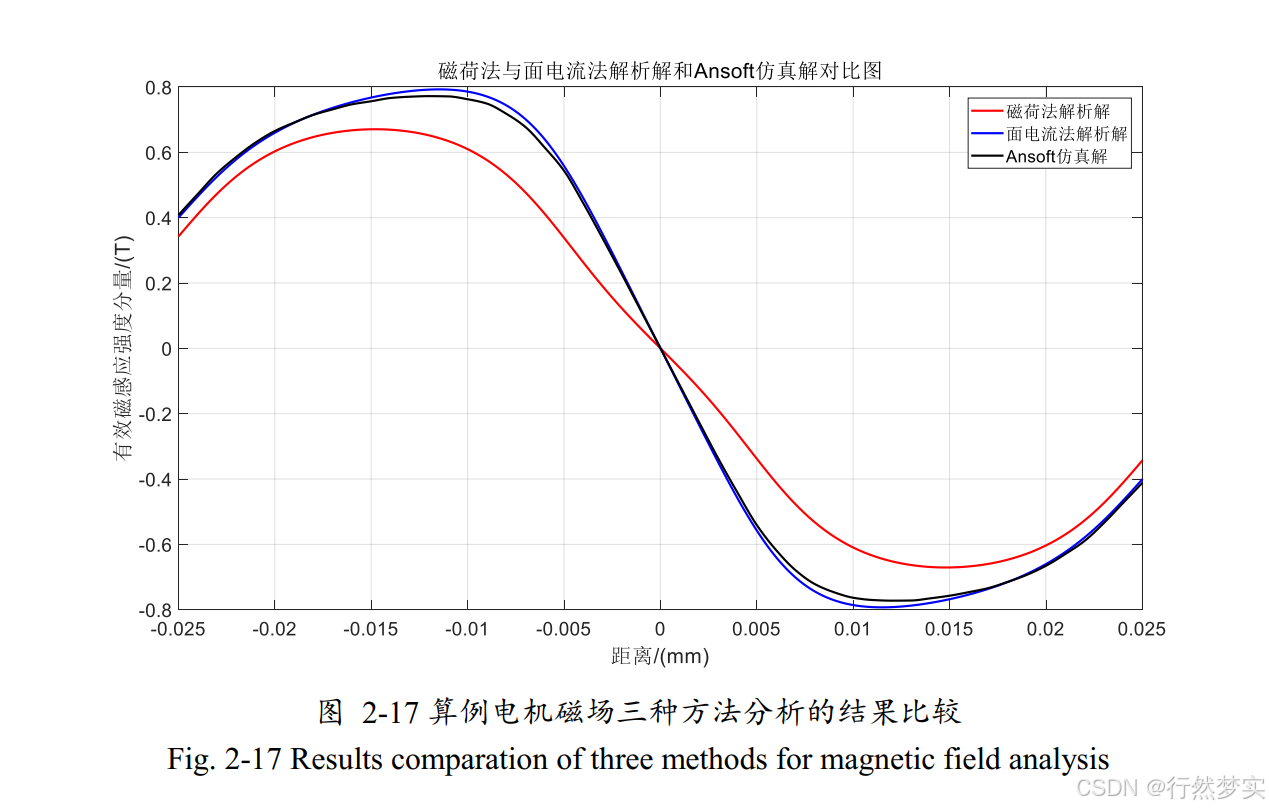

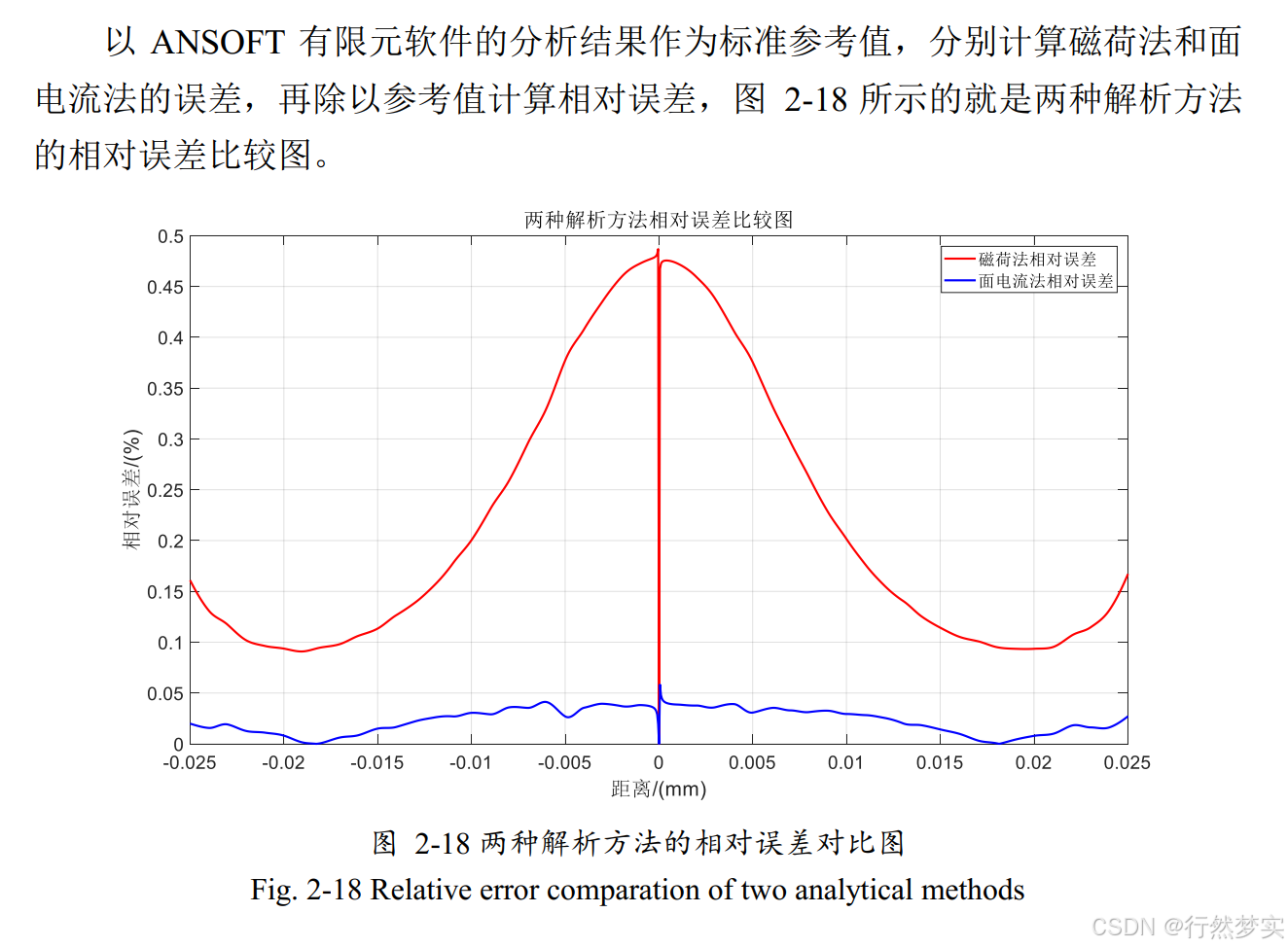

误差分析（以ANSOFT仿真为基准）

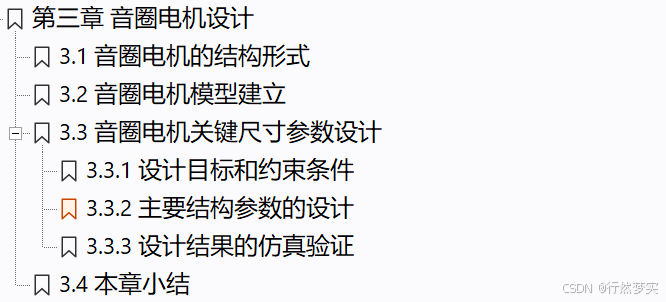

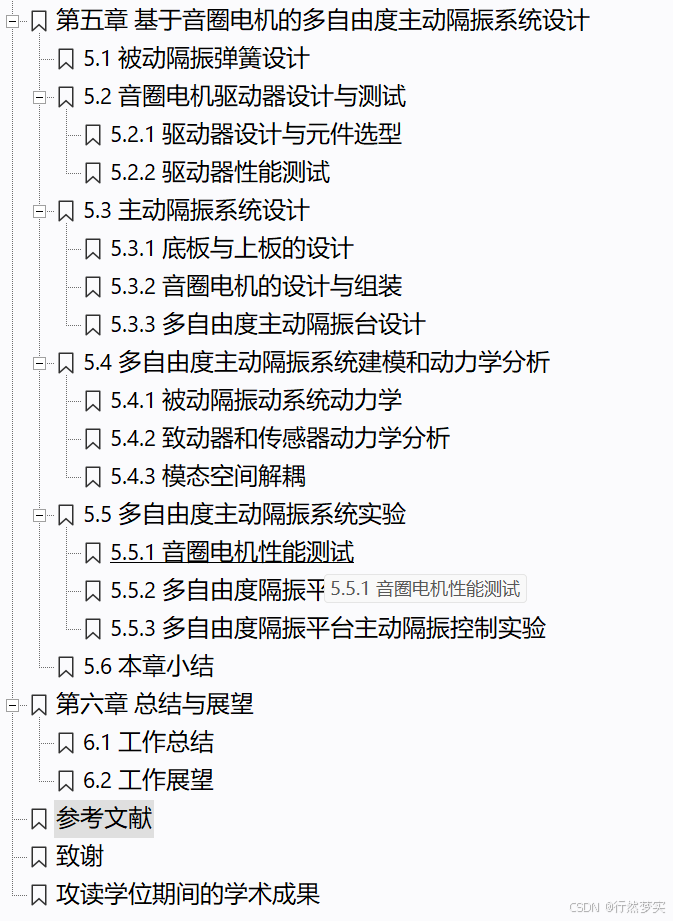

论文剩余部分
