HCIP二层交换技术的综合实验

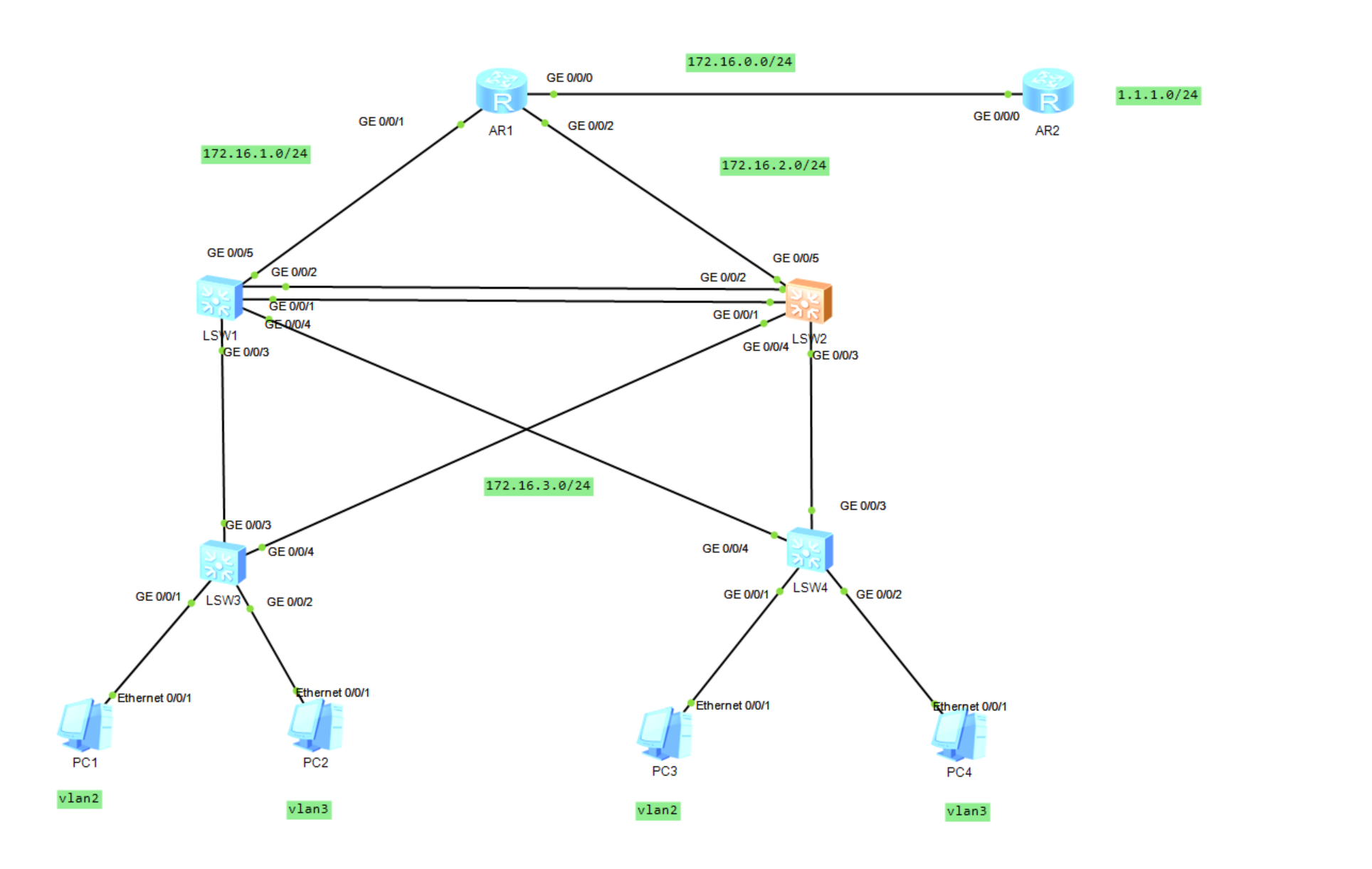

一、实验拓扑

二、实验需求

1. 内网IP地址使用172.16.0.0/16划分

2. vlan遵循最少vlan透传原则

3. vlan2 属于 instance1；vlan3 属于 instance2，SW1是instance1的主根，instance2的备份根，

SW2反之

4. SW1为vlan2的主网关设备，vlan3的备份网关设备；SW2反之

3. SW1与SW2直接链路做聚合

4. 所有pc均通过DHCP获取IP地址

5. ISP只配置IP地址

6. 所有电脑可以正常访问ISP路由器环回

三、配置思路

1. 根据图中内网广播域个数划分对应网段

2. 创建eth-trunk，划入成员接口

3. 创建vlan、划分接口类型

4. MSTP配置

5. 配置IP地址

6. VRRP配置，增强网关可靠性

7. 配置DHCP，并测试

8. 路由互通（自选协议）

9. 配置NAT，做公私网的转换

10. 测试··

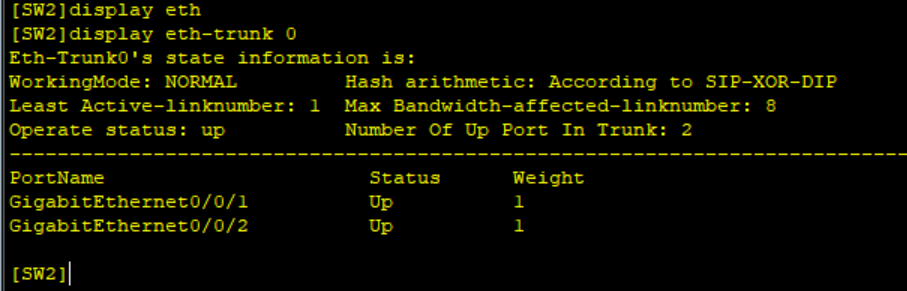

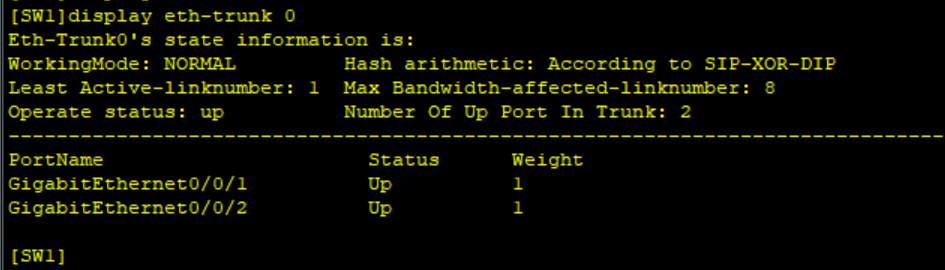

四、验收1.验收聚合链路结果 display Eth-Trunk {number}

SW1:

SW2：

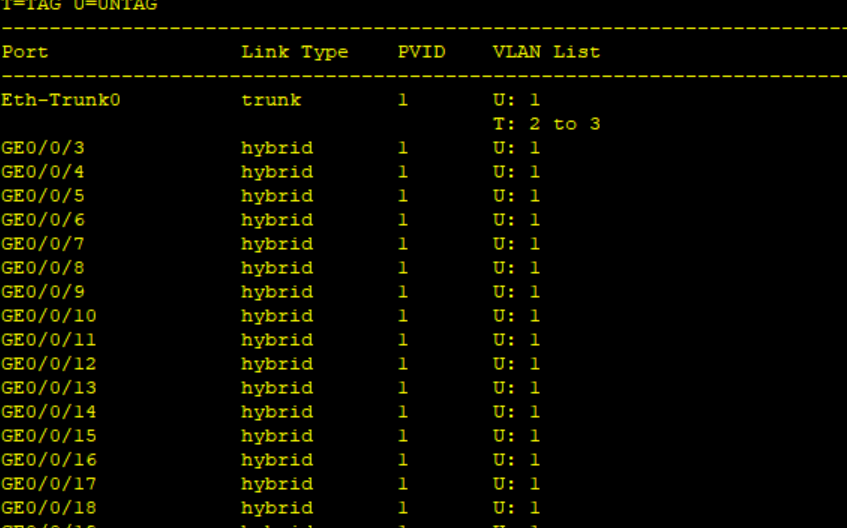

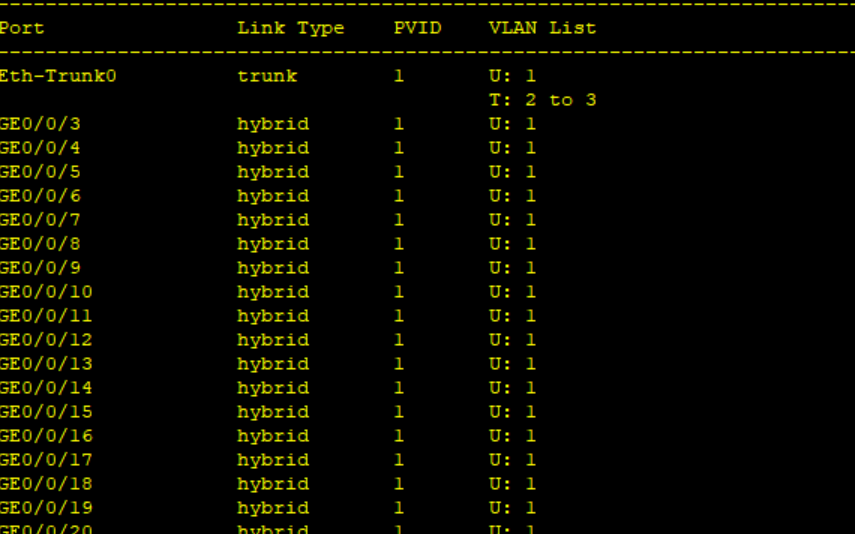

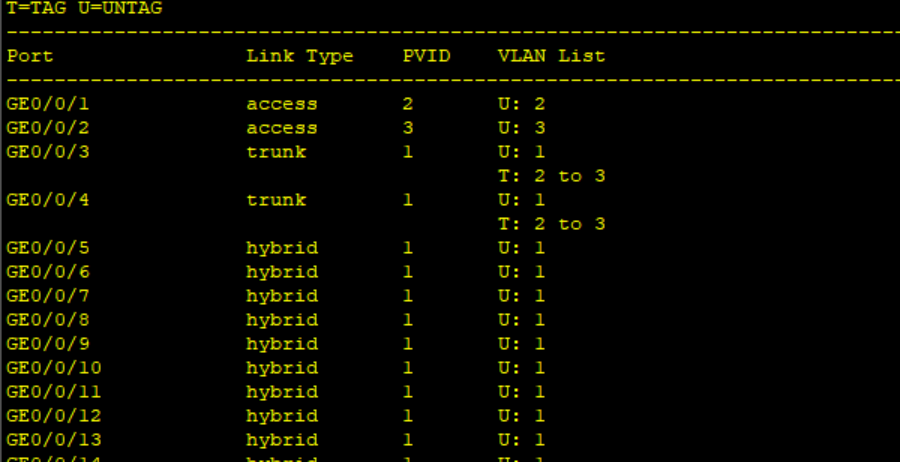

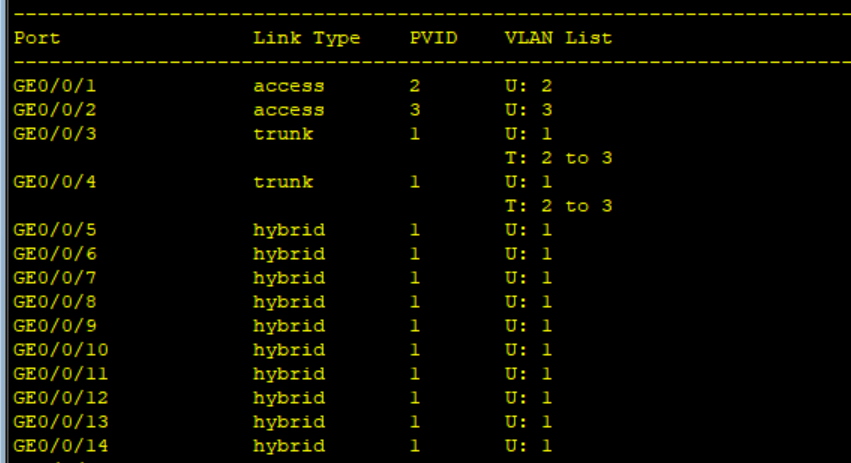

2.验收vlan划分 display port vlan active

SW1:

SW2:

SW3:

SW4:

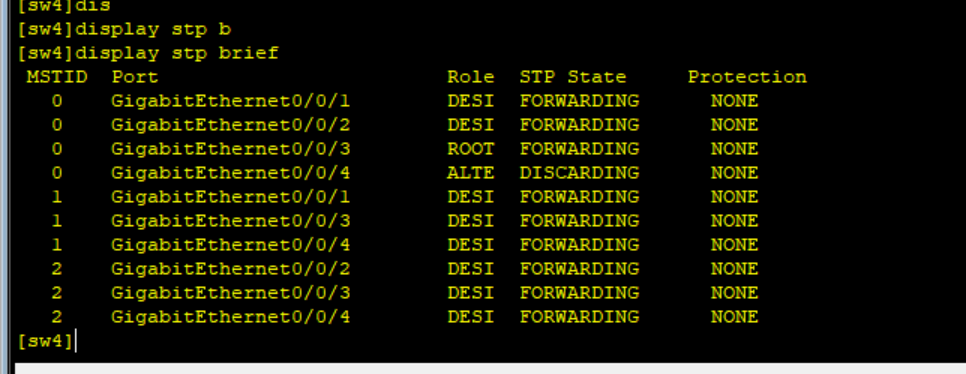

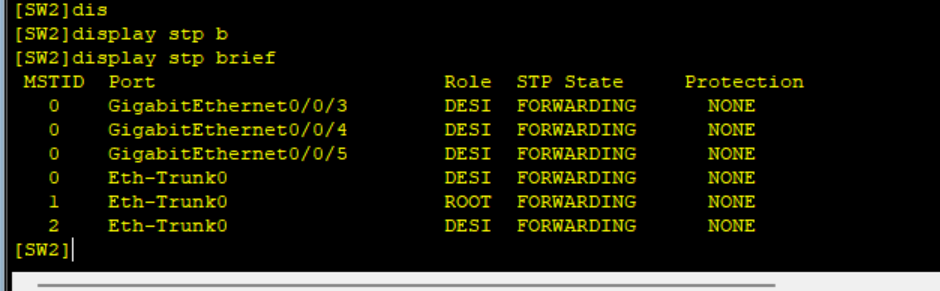

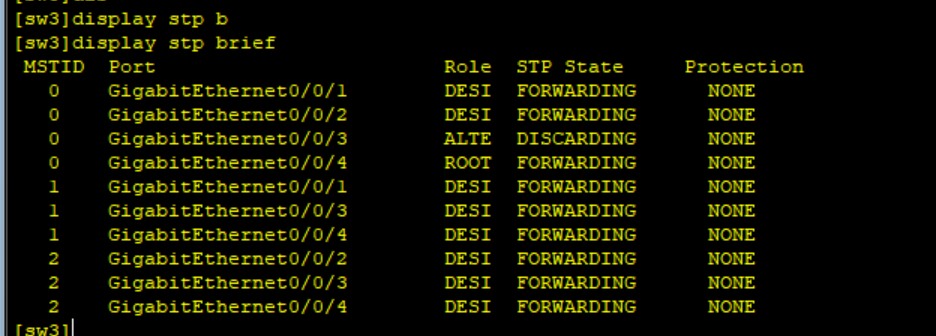

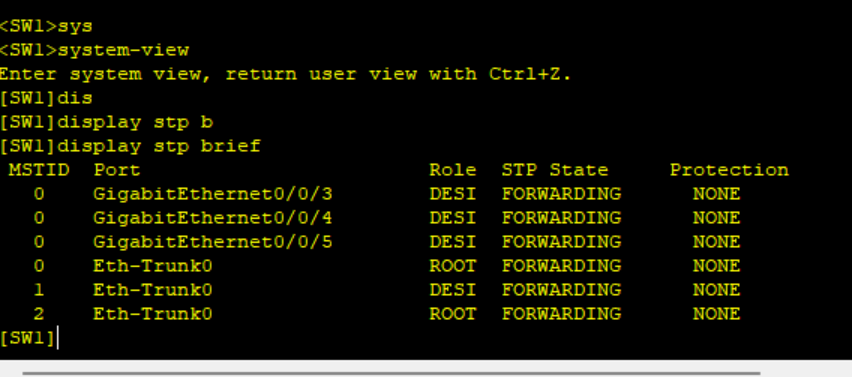

3.验收MSTP配置 display stp brief

SW1:

SW2:

SW3:

SW4:

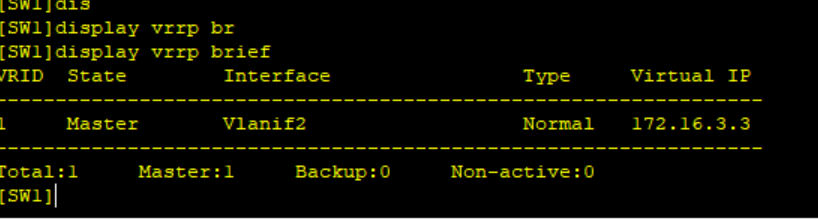

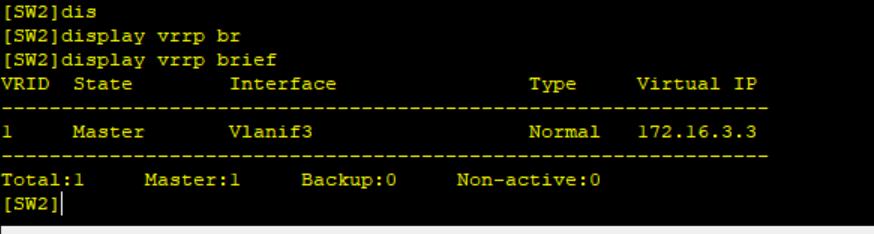

4.验收VRRP配置 display vrrp brief

SW1:

SW2:

5.验收DHCP配置

PC1:

PC2:

PC3:

PC4:

6.验收路由情况

SW1:

SW2:

R1:

7.验收NAT配置

ACL配置：

接口配置：
