04_创建声光色影四个任务

一、声明

        这个程序用到了蜂鸣器，"music.c"同时这个文件里面用到了 "driver_passive_buzzer.h"

        用到了RGB全彩LED灯，"driver_Color_led.h"

        用到了C8T6板子上的LED灯，"driver_led.h"

        用到了红外接收模块，#include "driver_ir_receiver.h"

        #include "driver_rotary_encoder.h"（这个是因为外部中断里面还有一个是旋转编码器，所以我们要添加一下这个头文件）当然BSP里面也要添加外部中断的库

        这四个任务可以同时执行，但因为这四个任务同时在运行，所以每个任务的执行情况都会有所延时，比如蜂鸣器播发的孤勇者就可以很明显的听出很拖沓的声音，如果把其它几个任务都屏蔽掉了节奏就恢复正常了

        自己的程序是04，temp的程序是05

二、CubeMx的配置

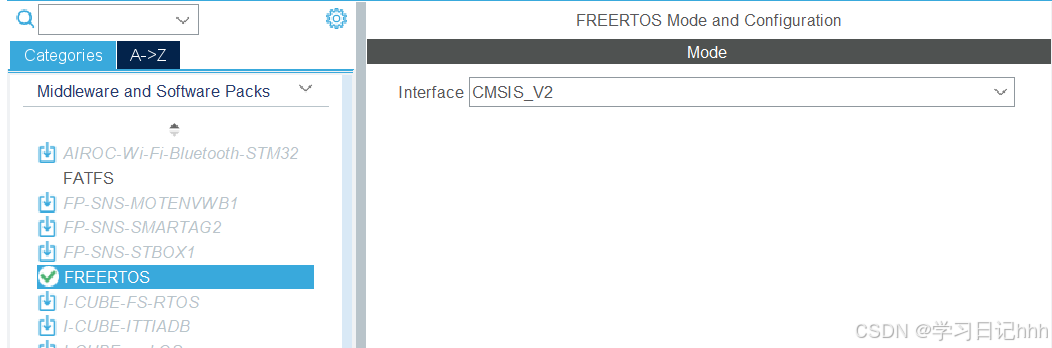

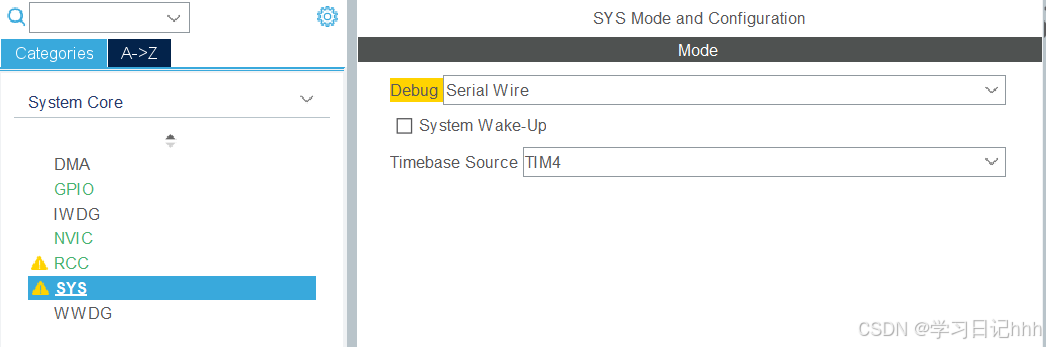

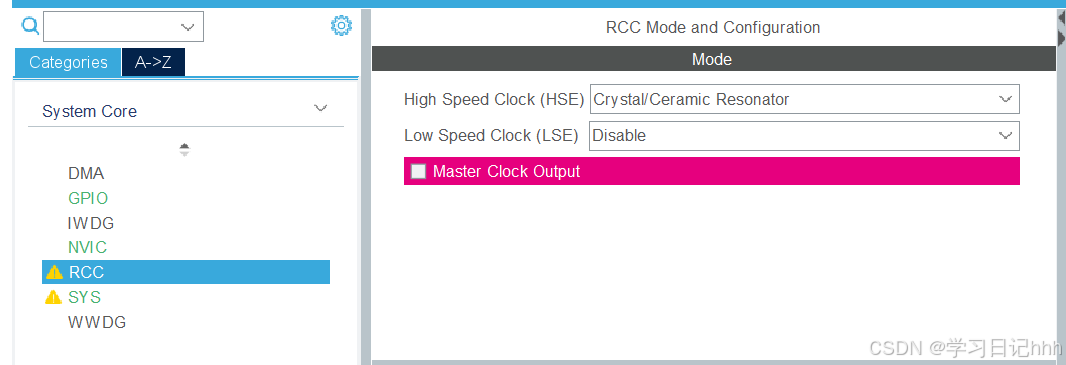

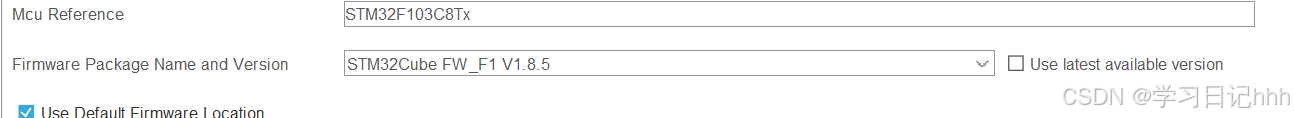

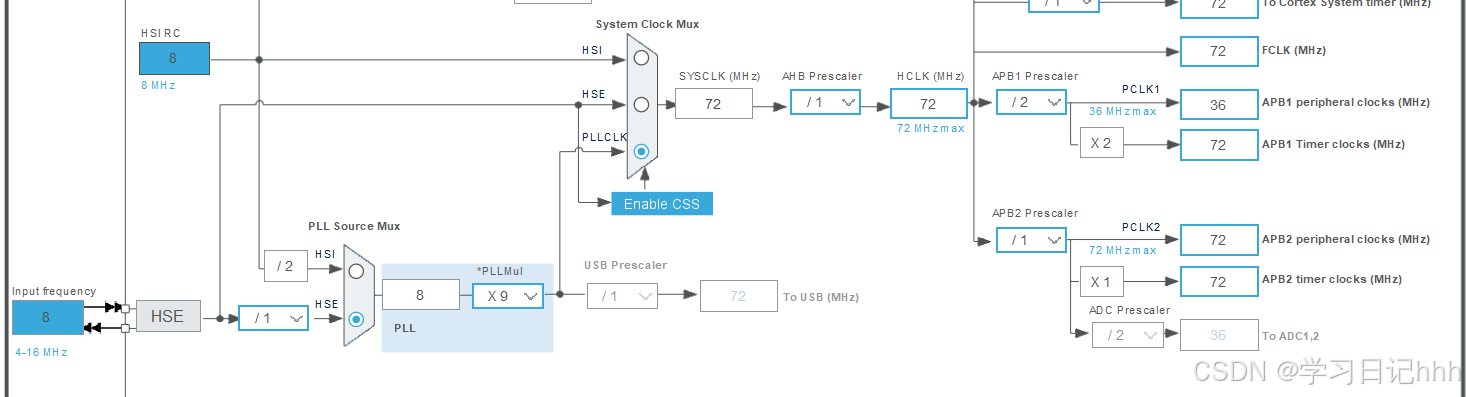

（1）基础配置



（2）重点配置

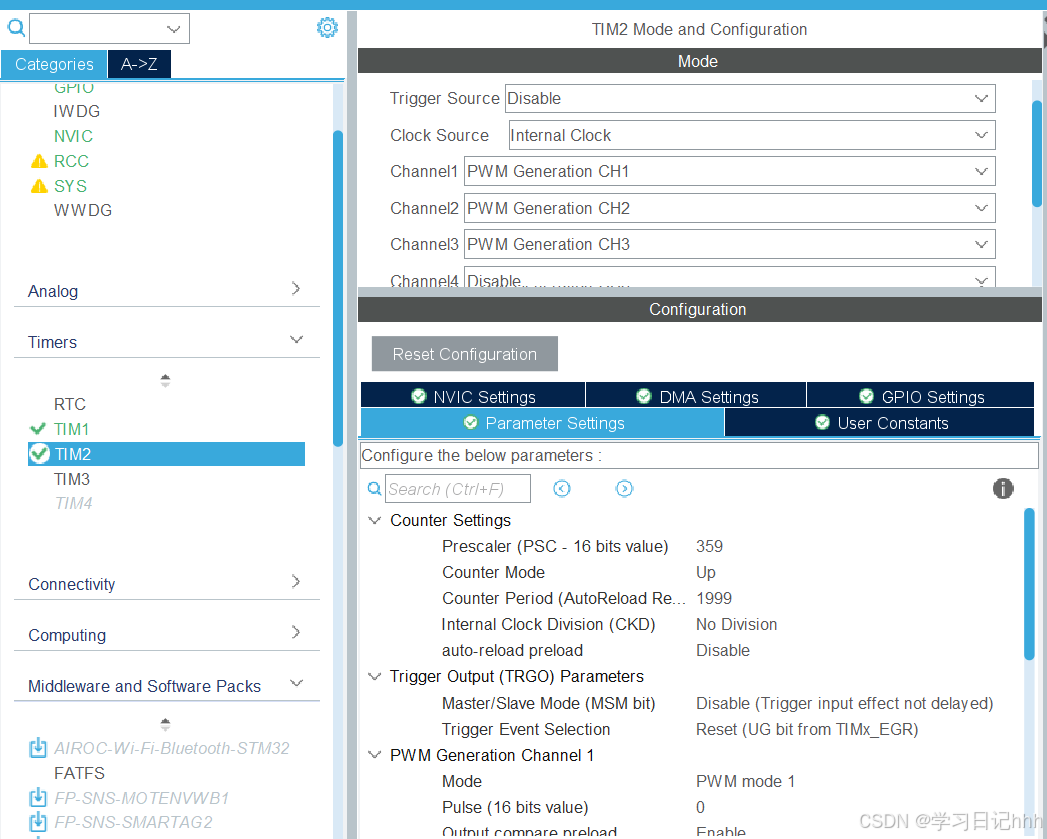

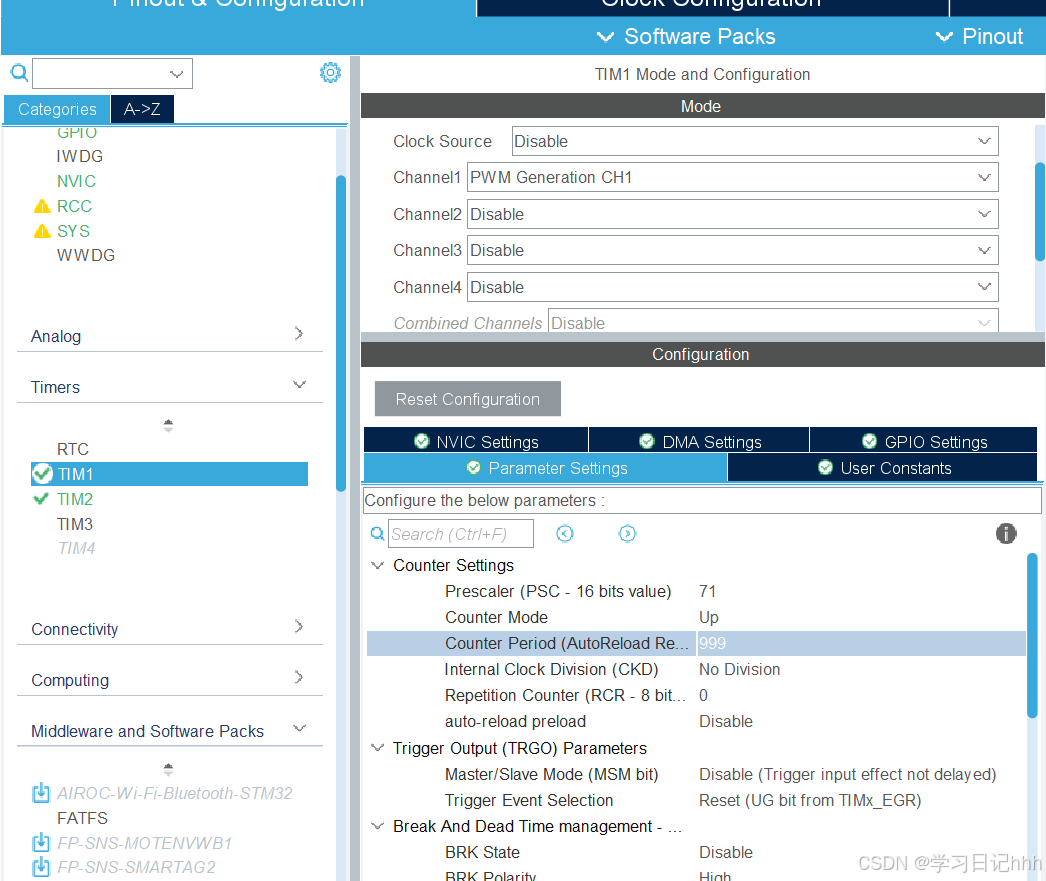

        注意这里的TIM的PSC和ARR的数据不同就会影响蜂鸣器的播放以及RGB灯光闪烁的亮度

        蜂鸣器的VCC要用5V

        使用的引脚是PA8的TIM1_CH1

        RGB全彩LED灯的VCC是5V

        R的引脚是PA2     TM2_CH3

        G的引脚是PA15   TM2_CH1

        B的引脚是PB3     TM2_CH2

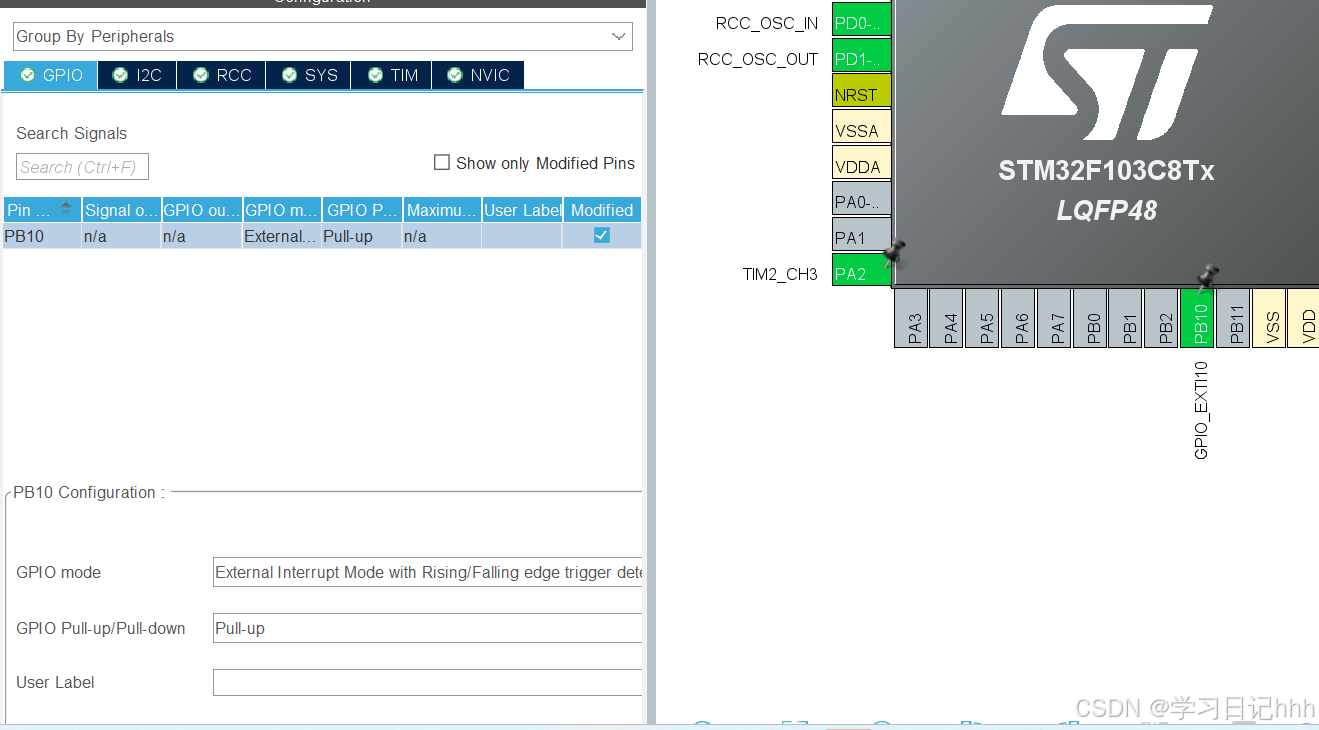

 红外接收模块

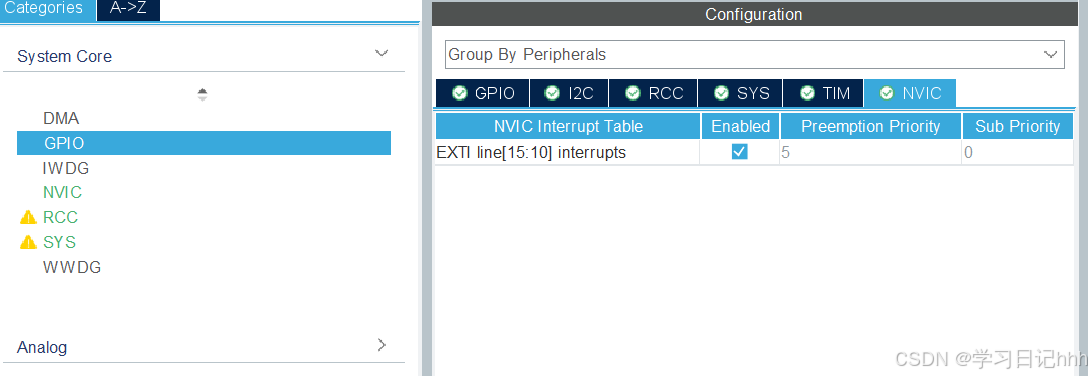

        当我把Keil里面的文件都处理好了之后，发现按键按下还是没办法显示现象，这个时候才想起来我的CubeMx里面没有配置

三、Keil5的代码编写

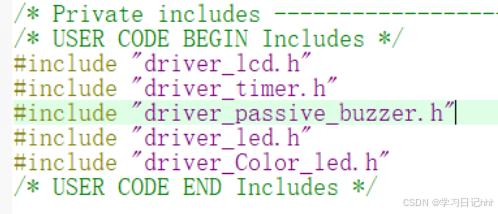

（1）头文件



#include "driver_led.h"

#include "driver_lcd.h"

#include "driver_color_led.h"

#include "driver_passive_buzzer.h"
#include "driver_timer.h"

#include "driver_ir_receiver.h"

#include "driver_rotary_encoder.h"

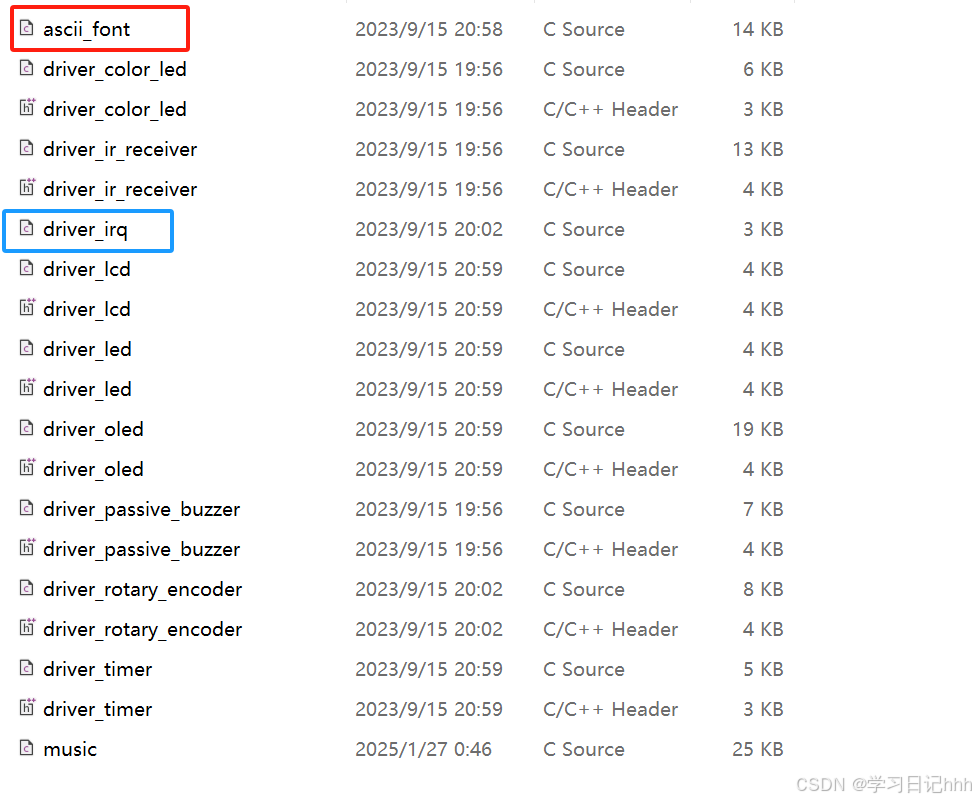

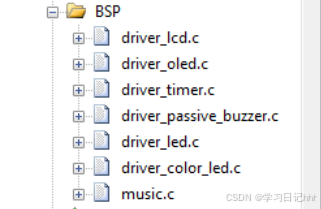

        红色文件只需要在BSP的文件包里面添加，但是不需要在keil里面的BSP里面也添加。蓝色文件需要在Keil里面的BSP文件里面添加，但是不需要包含它的头文件

（2）创建三个任务

创建任务时使用的函数如下：

BaseType_t xTaskCreate( TaskFunction_t pxTaskCode, // 函数指针, 任务函数
                        const char * const pcName, // 任务的名字
                        const configSTACK_DEPTH_TYPE usStackDepth, // 栈大小,单位为word,10表示40字节
                        void * const pvParameters, // 调用任务函数时传入的参数
                        UBaseType_t uxPriority,    // 优先级
                        TaskHandle_t * const pxCreatedTask ); // 任务句柄, 以后使用它来操作这个任务

使用静态分配内存的函数如下：

TaskHandle_t xTaskCreateStatic (
    TaskFunction_t pxTaskCode,   // 函数指针, 任务函数
    const char * const pcName,   // 任务的名字
    const uint32_t ulStackDepth, // 栈大小,单位为word,10表示40字节
    void * const pvParameters,   // 调用任务函数时传入的参数
    UBaseType_t uxPriority,      // 优先级
    StackType_t * const puxStackBuffer, // 静态分配的栈，就是一个buffer
    StaticTask_t * const pxTaskBuffer // 静态分配的任务结构体的指针，用它来操作这个任务
);

相比于使用动态分配内存创建任务的函数，最后2个参数不一样

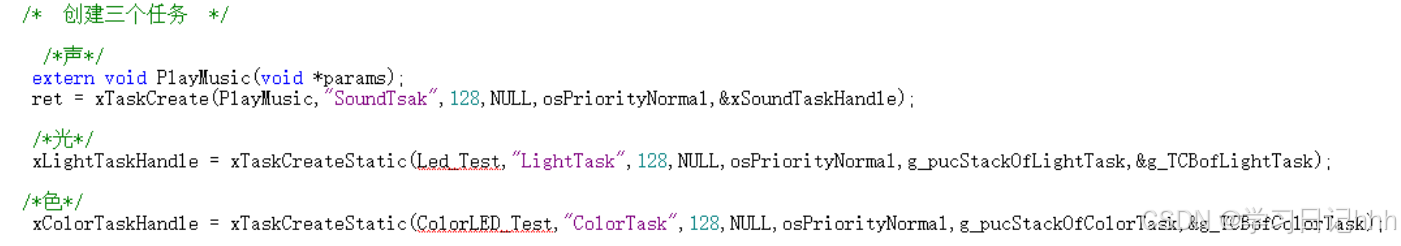

 /*  创建三个任务  */

	/*声*/
   extern void PlayMusic(void *params);
   ret = xTaskCreate(PlayMusic,"SoundTsak",128,NULL,osPriorityNormal,&xSoundTaskHandle);

   /*光*/
   xLightTaskHandle = xTaskCreateStatic(Led_Test,"LightTask",128,NULL,osPriorityNormal,g_pucStackOfLightTask,&g_TCBofLightTask);

  /*色*/
   xColorTaskHandle = xTaskCreateStatic(ColorLED_Test,"ColorTask",128,NULL,osPriorityNormal,g_pucStackOfColorTask,&g_TCBofColorTask);

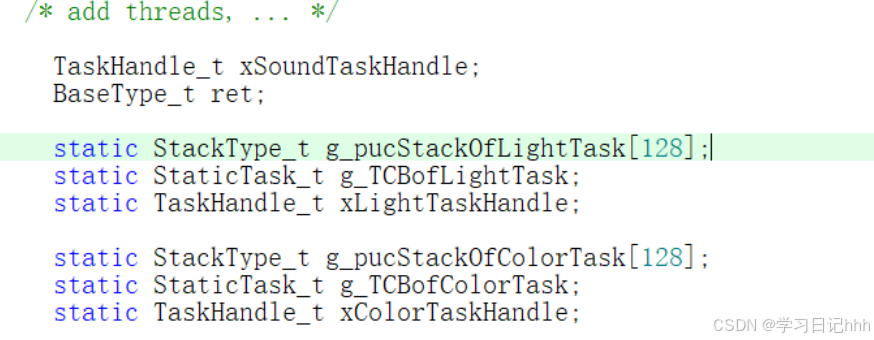

（3）写定义变量

TaskHandle_t xSoundTaskHandle;
	BaseType_t ret;

	static StackType_t g_pucStackOfLightTask[128];
	static StaticTask_t g_TCBofLightTask;
	static TaskHandle_t xLightTaskHandle;

	static StackType_t g_pucStackOfColorTask[128];
	static StaticTask_t g_TCBofColorTask;
	static TaskHandle_t xColorTaskHandle;

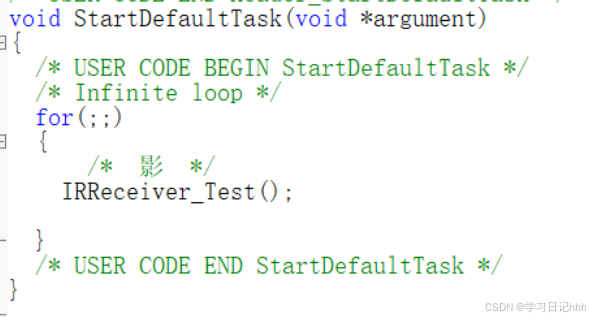

（4）默认任务是红外遥控控制OLED

	IRReceiver_Test();
