本文详细介绍了使用CiscoPacketTracer中的路由器2911和交换机3560-24PS构建的网络拓扑，涉及单区域OSPF配置脚本和路由器路由表的查看。通过实际工作中的网络规划，学习者可以理解IP地址的合理分配对故障排查的重要性。
1. 设备介绍
软件：Cisco Packet Tracer
路由器：2911
交换机：3560-24PS

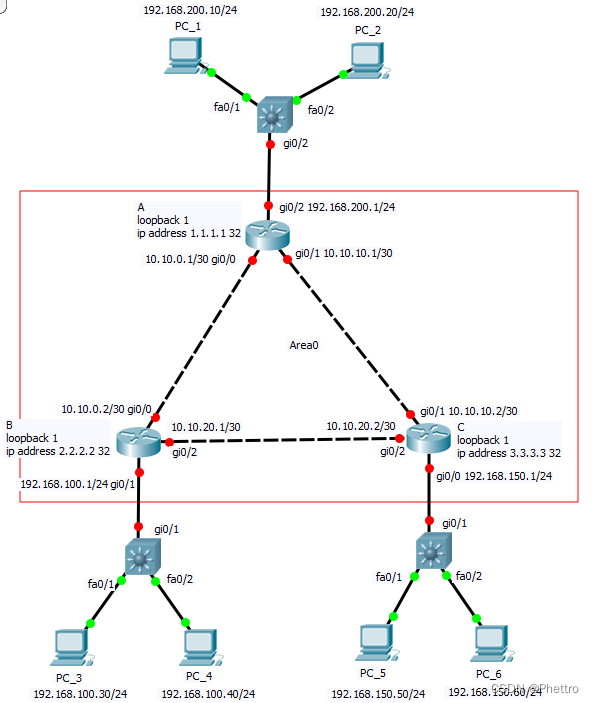

2. 拓扑图
上图中的路由器A, B, C可以看成是T1, T2, T3教学楼各有一台路由器，每台路由器负责自己所在的教学楼。
实际工作中，设备互联网段和用户网段一定是能一眼就能直观的看出来的（上图中设备互联使用10网段，业务网段为192网段），这是一种合理规划IP地址的行为，能有利于故障的快速排查。

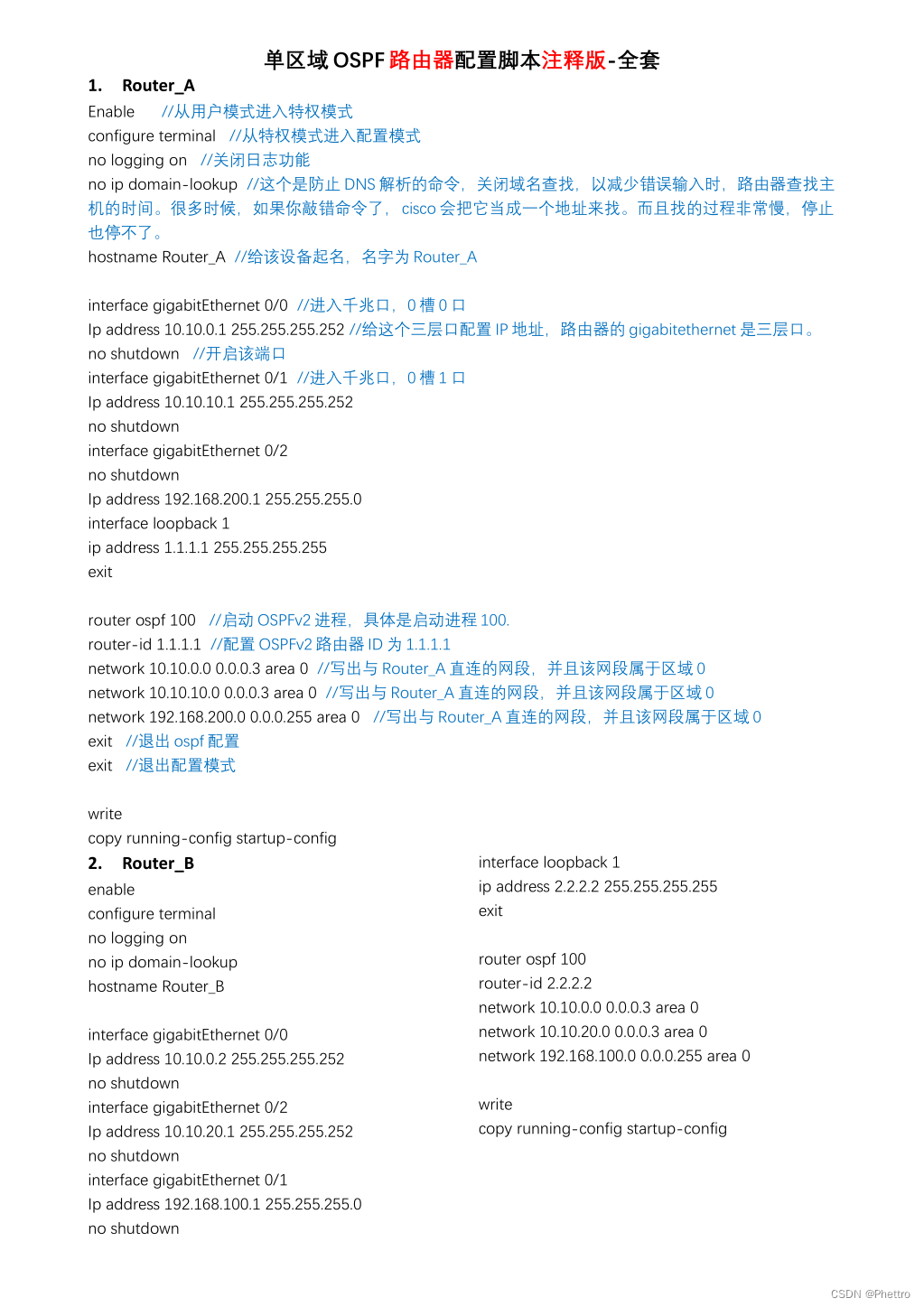

3. 路由器单区域OSPF配置脚本-注释版

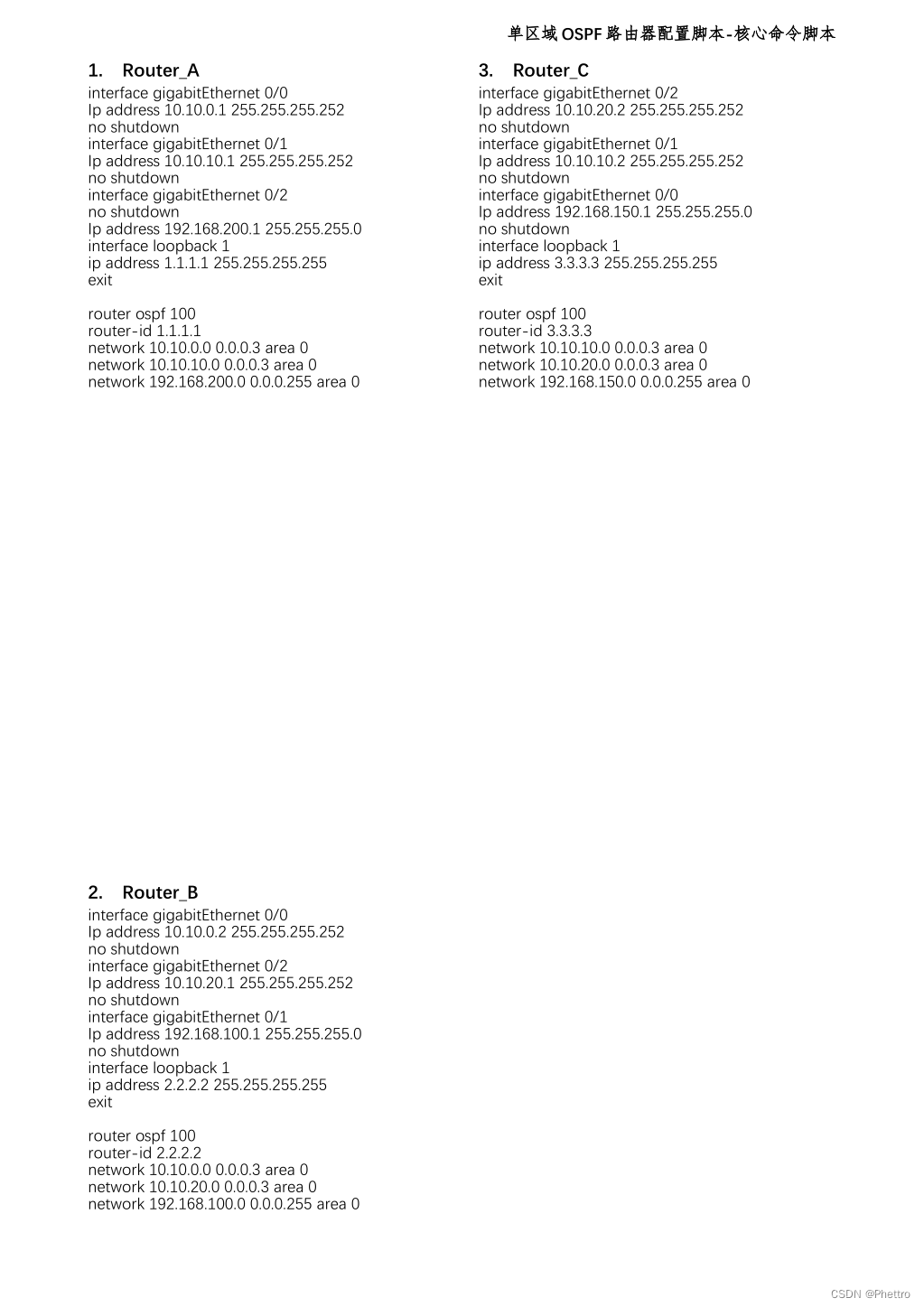

4. 路由器单区域OSPF配置脚本-核心命令脚本

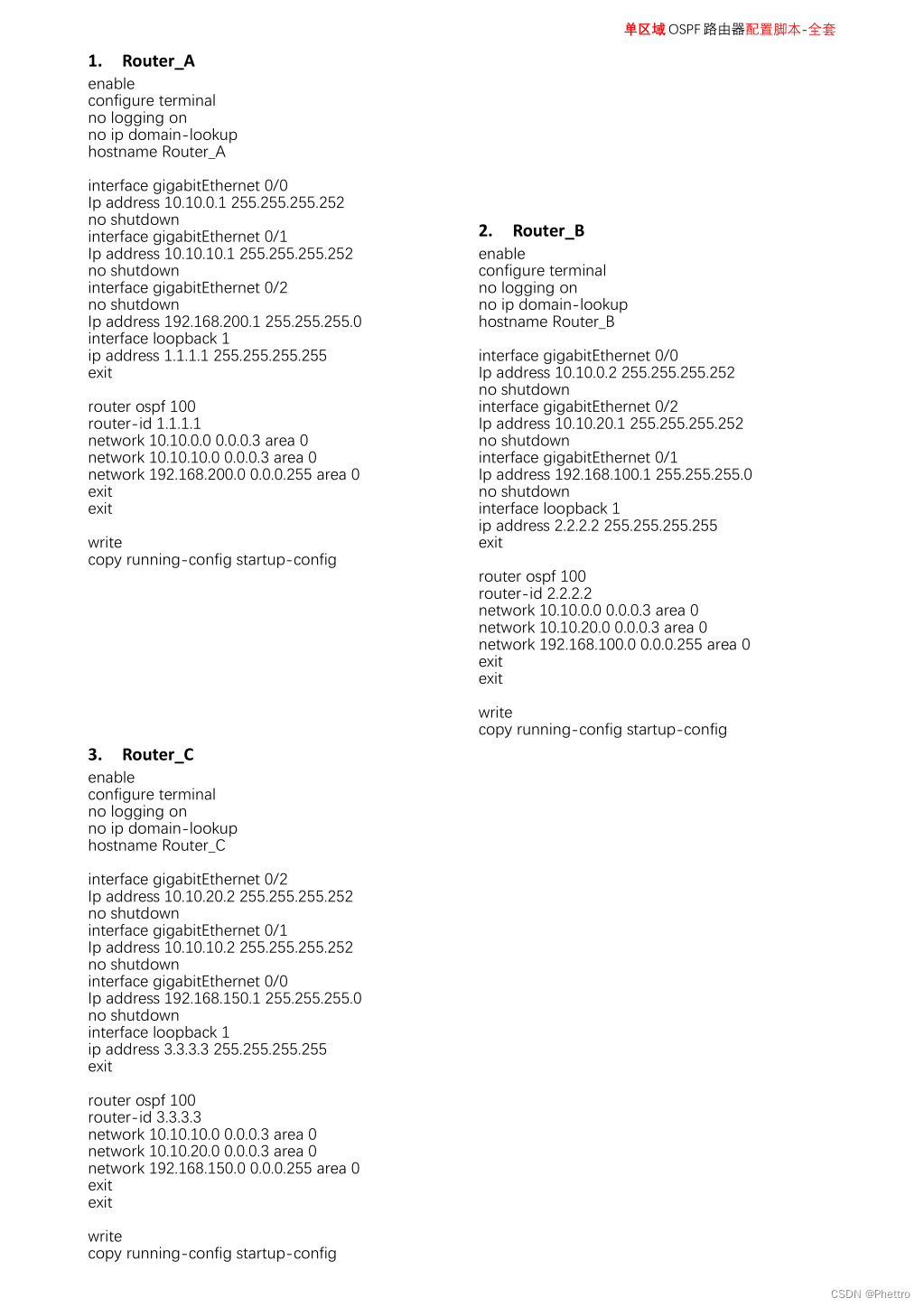

5. 路由器单区域OSPF配置脚本-全套命令脚本

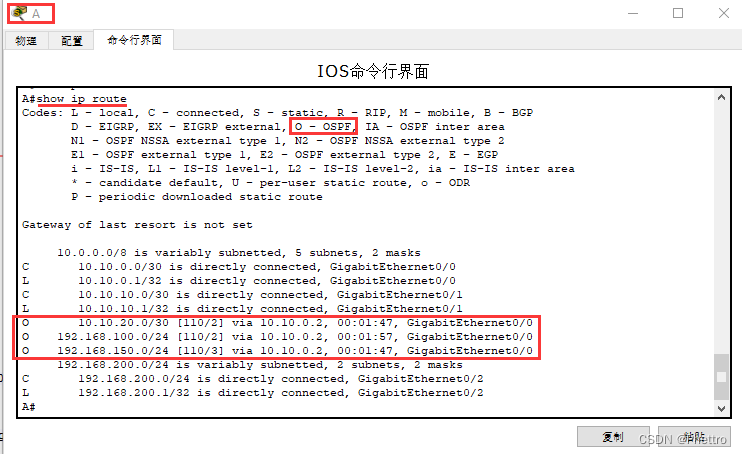

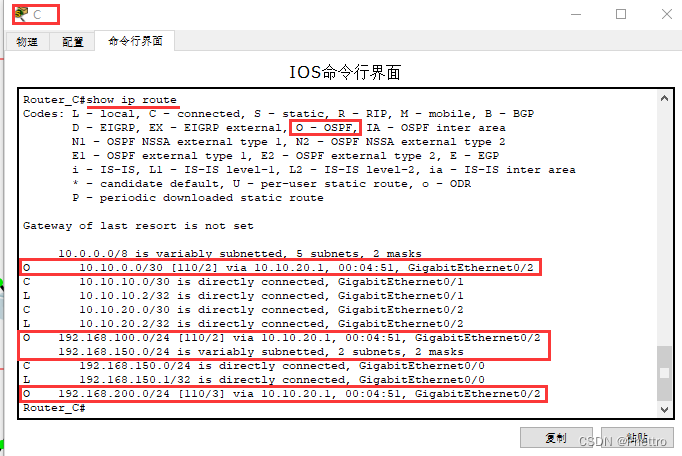

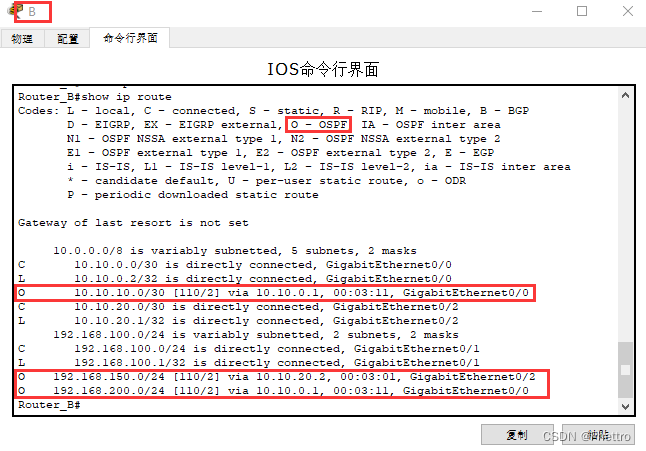

6. 分别查看和理解路由器A, B, C的路由表
命令：show ip route
7. 查看路由器上端口状态

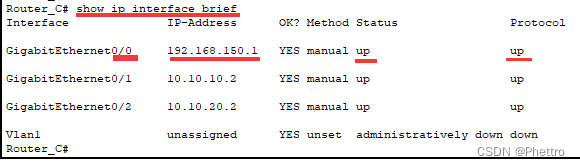

show ip interface brief

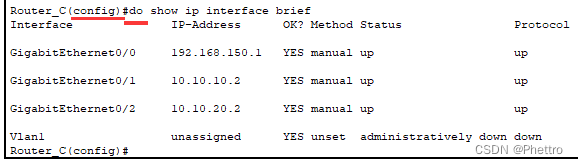

do show ip interface brief
