电磁兼容EMC概述

最近重新学了下电磁兼容，对这个东西更清晰了一些，就重新写了一篇，有不足的地方欢迎的大家在评论区里和我交流。

电磁兼容

电磁兼容指的是什么呢？指的是设备在其电磁环境中性能不受降级地正常运行并不对其他设备造成无法承受的电磁干扰的能力。电磁兼容要求设备正常运行时对所在环境产生的电磁干扰不超过限值，并且设备对环境中的电磁干扰具有一定程度的抗扰度。

那接下来我们需要知道电磁干扰是怎么产生的。

电磁干扰

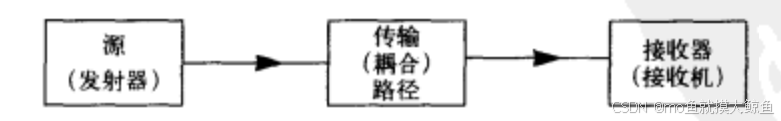

说到电磁干扰的来源，就不得不提一嘴电磁兼容三要素了。大家看下面这个图

很显然，想要产生干扰，传播路径必不可少。那传播路径有哪些？两个，一个是空间上的电场磁场传播，一个是通过线路传播。

同理可知，干扰因素也有两个，一个是电场变化引起的空间中的辐射，一个是本身传输过程中电压电流，这些电参数的变化而引起的。比如，为什么一般说高速开关容易引起电磁干扰，因为大dv/dt、di/dt往往伴随着电场的高速变化，还会引起变化所在的点所接的电容、电感上一瞬间的大电流or大电压，产生电流尖峰or电压尖峰，而这些信号都是我们不想要的，会对工作产生干扰的。

电磁干扰的来源清晰了，那什么情况下容易产生电磁干扰也就清晰了。显然，通常情况下，开关电源带来的电压和电流的变化最容易导致谐波产生，进而产生电磁干扰。

抑制电磁干扰

抑制电磁干扰主要从三个方面下手，源头、传播路径、输出端

抑制源头

干扰源有很多，包括自然干扰源和人为干扰源，自然干扰源，诸如雷电、无线电干扰、静电干扰等，这些无法控制，而我们能抑制的就是人为干扰源，包括各种噪声，其中最为显著的就是开关过程的噪声

参考文献

[1]潘泽宇.功率变换系统电子元器件电磁兼容模型建立方法研究[D].电子科技大学,2024.DOI:10.27005/d.cnki.gdzku.2024.000216.
