（1）什么是服务注册与发现

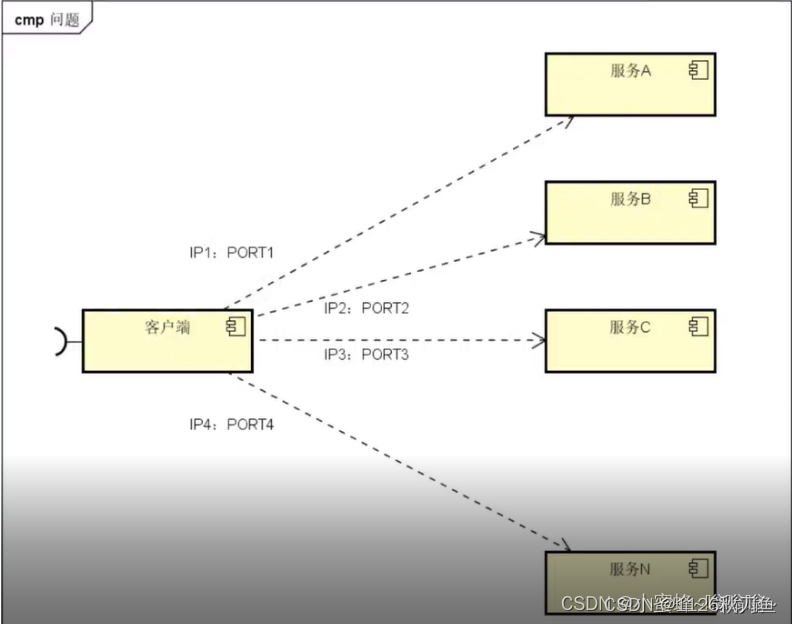

服务注册与发现是微服务架构中不可或缺的重要组件。起初服务都是单节点的，不保障高可用性，也不考虑服务的压力承载，服务之间调用单纯的通过接口访问。直到后来出现了多个节点的分布式架构，起初的解决手段是在服务前端负载均衡，这样前端必须要知道所有后端服务的网络位置，并配置在配置文件中。这里就会有几个问题：
●如果需要调用后端服务A-N，就需要配置N个服务的网络位置，配置很麻烦
●后端服务的网络位置变化，都需要改变每个调用者的配置

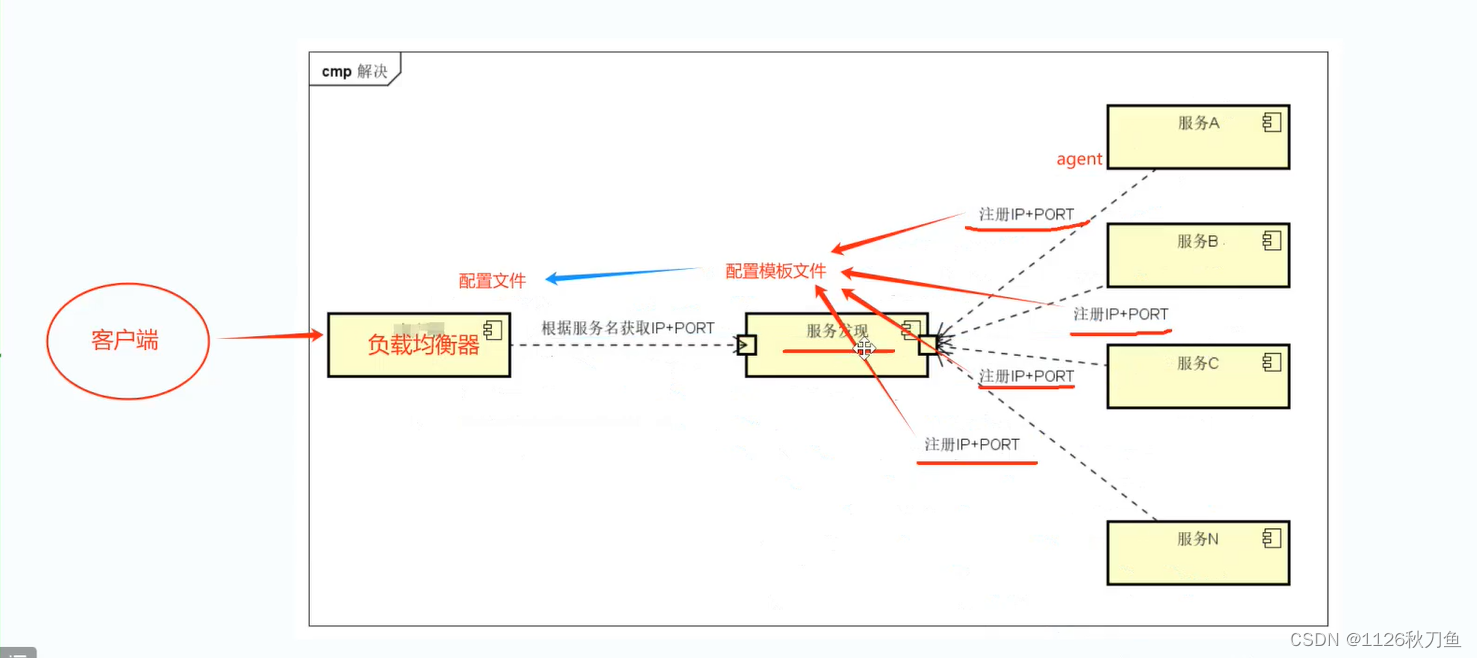

既然有这些问题，那么服务注册与发现就是解决这些问题的。后端服务A-N可以把当前自己的网络位置注册到服务发现模块，服务发现就以K-V的方式记录下来，K一般是服务名，V就是IP:PORT。服务发现模块定时的进行健康检查，轮询查看这些后端服务能不能访问的了。前端在调用后端服务A-N的时候，就跑去服务发现模块问下它们的网络位置，然后再调用它们的服务。这样的方式就可以解决上面的问题了，前端完全不需要记录这些后端服务的网络位置，前端和后端完全解耦！

（2）什么是consul

consul是google开源的一个使用go语言开发的服务管理软件。支持多数据中心、分布式高可用的、服务发现和配置共享。采用Raft算法，用来保证服务的高可用。内置了服务注册与发现框架、分布一致性协议实现、健康检查、Key/Value存储、多数据中心方案，不再需要依赖其他工具（比如ZooKeeper等）。服务部署简单，只有一个可运行的二进制的包。每个节点都需要运行agent，他有两种运行模式server 和 client。 每个数据中心官方建议需要3或5个server节点以保证数据安全，同时保证server-leader的选举能够正确的进行。

在client模式下，所有注册到当前节点的服务会被转发到server节点，本身是不持久化这些信息。
在server模式下，功能和client模式相似，唯一不同的是，它会把所有的信息持久化到本地，这样遇到故障，信息是可以被保留的。
server-leader是所有server节点的老大，它和其它server节点不同的是，它需要负责同步注册的信息给其它的server节点，同时也要负责各个节点的健康监测。

consul提供的一些关键特性：

服务注册与发现：consul通过DNS或者HTTP接口使服务注册和服务发现变的很容易，一些外部服务，例如saas提供的也可以一样注册。
健康检查：健康检测使consul可以快速的告警在集群中的操作。和服务发现的集成，可以防止服务转发到故障的服务上面。
Key/Value存储：一个用来存储动态配置的系统。提供简单的HTTP接口，可以在任何地方操作。
多数据中心：无需复杂的配置，即可支持任意数量的区域。

安装consul是用于服务注册，也就是容器本身的一些信息注册到consul里面，其他程序可以通过consul获取注册的相关服务信息，这就是服务注册与发现。

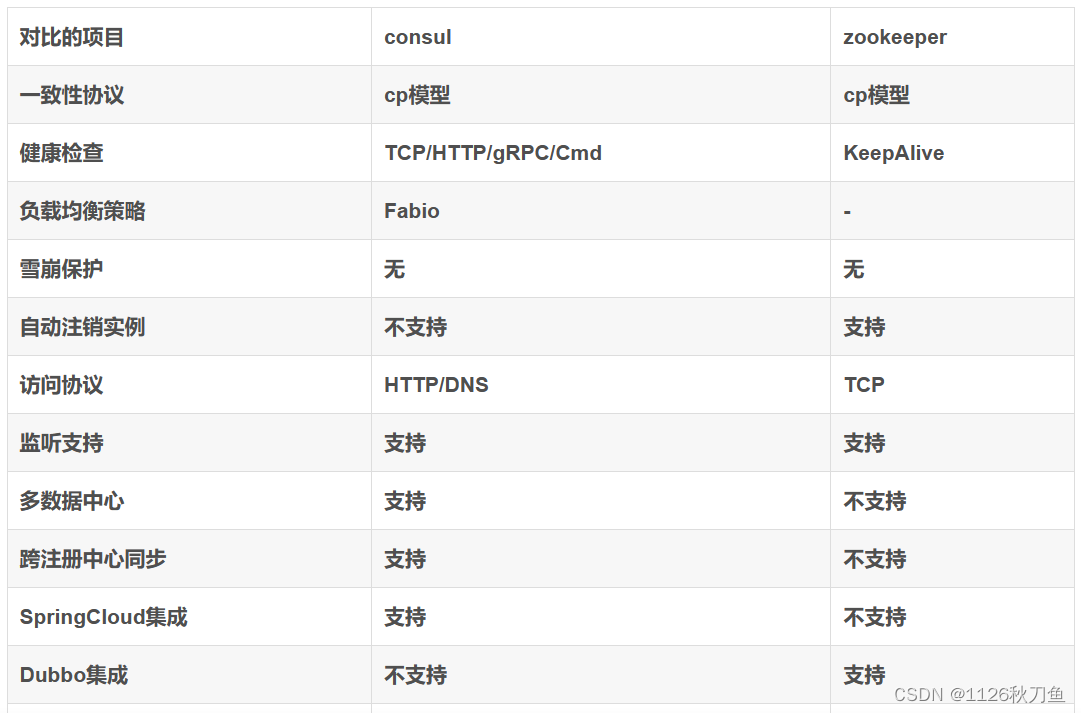

3. zookeeper 和 consul 的区别

zookeeper 使用临时节点特性来用于服务发现（当服务断开时，临时节点删除）这种服务发现机制比心跳检测更精致，复杂，但是同样也有一些固有的扩展性问题和增加客户端复杂性，所有的服务端都必须维持同 zookeeper 的活动连接。

consul 的服务发现机制：Consul 在集群的每一个节点都运行一个客户端，这些客户端就是 gossip pool（分布式健康检查分布式健康检查）的一部分，gossip 协议实现在服务宕机发现上很高效，无论服务集群中服务数多少，Consul 可以通过简单的检查服务返回200状态来进行健康检查。

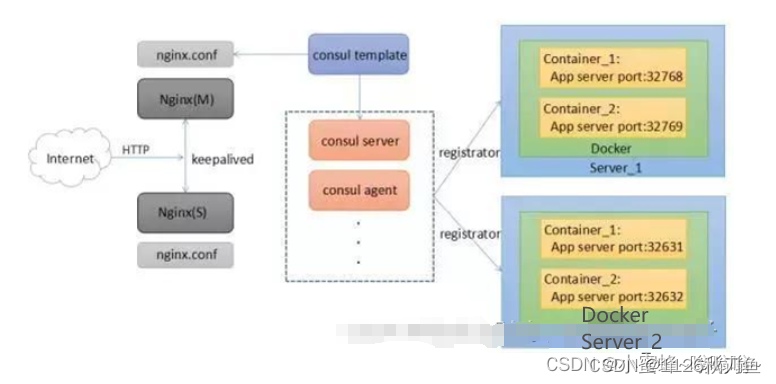

consul 部署

consul服务器 192.168.88.3 运行consul服务、nginx服务、consul-template守护进程
registrator服务器 192.168.88.4 运行registrator容器、运行nginx容器

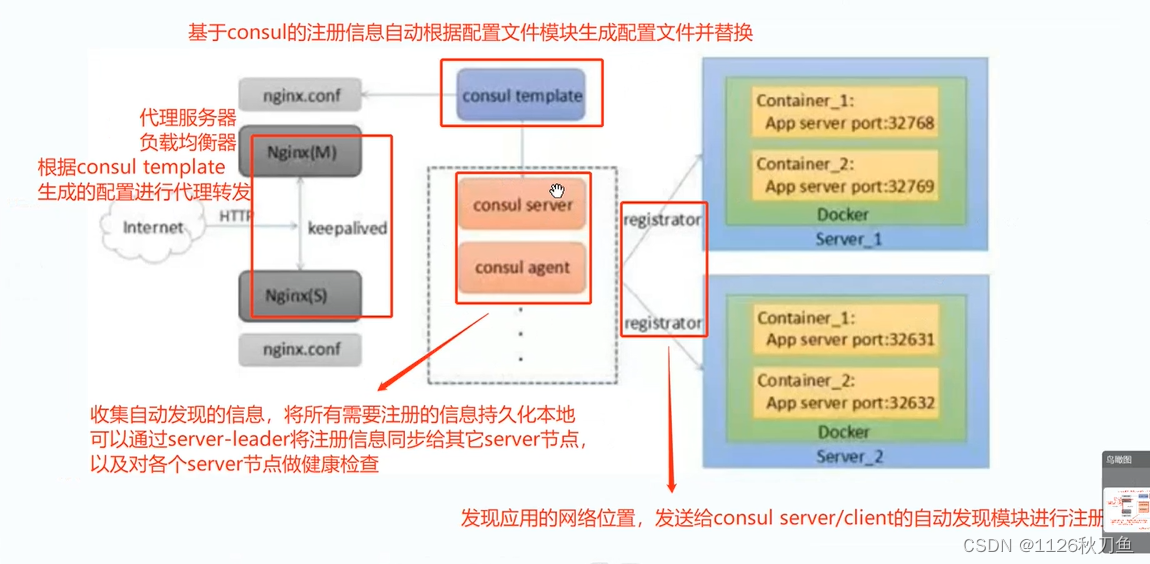

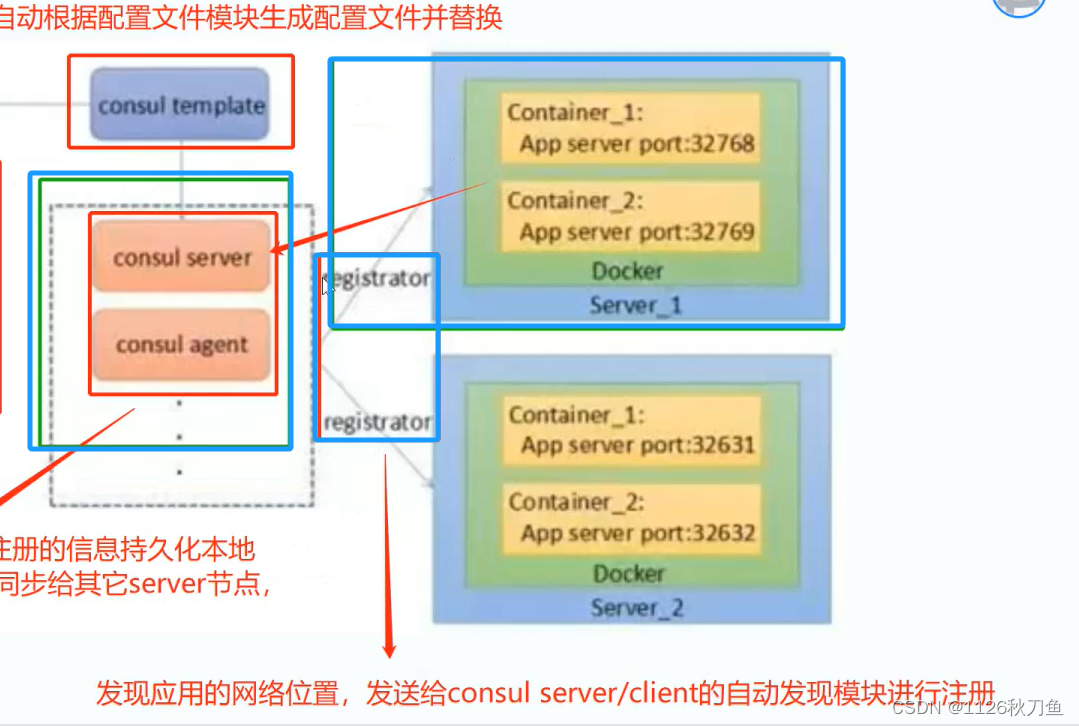

第一步先部署运行nginx的容器然后部署registrator容器是因为要收集nginx容器里面的ip+端口号，并且将ip+端口号通过registrator传给consul (蓝色部分）

部署consul服务器：

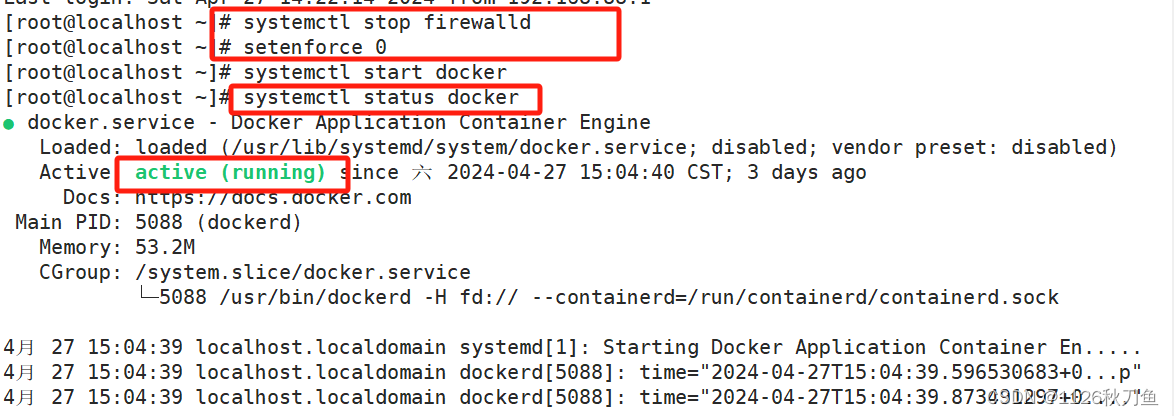

第一步关闭防火墙

第二步建立consul

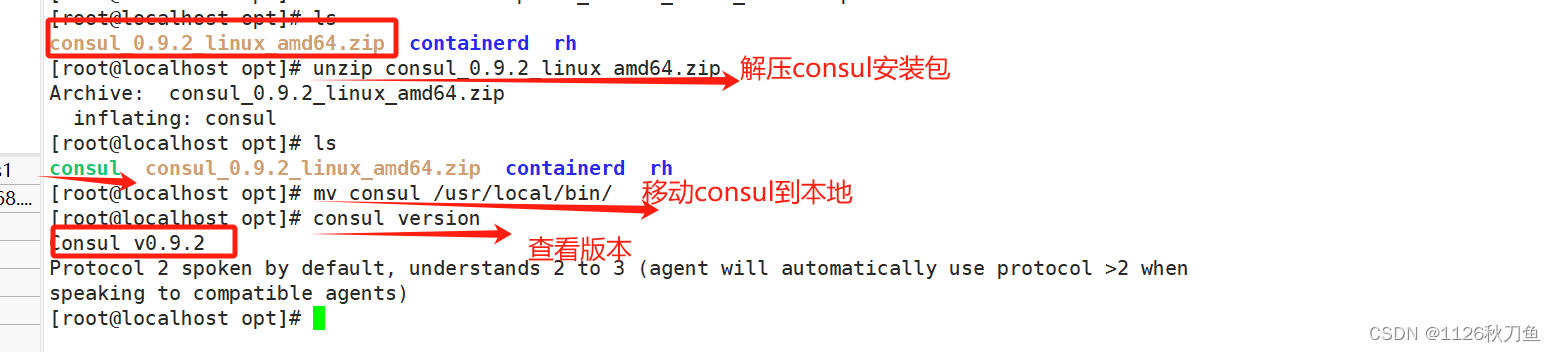

 建立 Consul 服务
mkdir /opt/consul
cp consul_0.9.2_linux_amd64.zip /opt/consul
cd /opt/consul
unzip consul_0.9.2_linux_amd64.zip
mv consul /usr/local/bin/

第二步启动consul

设置代理，在后台启动 consul 服务端
 consul agent \
-server \
-bootstrap \
-ui \
-data-dir=/var/lib/consul-data \
-bind=192.168.10.23 \
-client=0.0.0.0 \
-node=consul-server01 &> /var/log/consul.log &

-server： 以server身份启动。默认是client。
-bootstrap ：用来控制一个server是否在bootstrap模式，在一个数据中心中只能有一个server处于bootstrap模式，当一个server处于 bootstrap模式时，可以自己选举为 server-leader。
-bootstrap-expect=2 ：集群要求的最少server数量，当低于这个数量，集群即失效。
-ui ：指定开启 UI 界面，这样可以通过 http://localhost:8500/ui 这样的地址访问 consul 自带的 web UI 界面。
-data-dir ：指定数据存储目录。
-bind ：指定用来在集群内部的通讯地址，集群内的所有节点到此地址都必须是可达的，默认是0.0.0.0。
-client ：指定 consul 绑定在哪个 client 地址上，这个地址提供 HTTP、DNS、RPC 等服务，默认是 127.0.0.1。
-node ：节点在集群中的名称，在一个集群中必须是唯一的，默认是该节点的主机名。
-datacenter ：指定数据中心名称，默认是dc1。

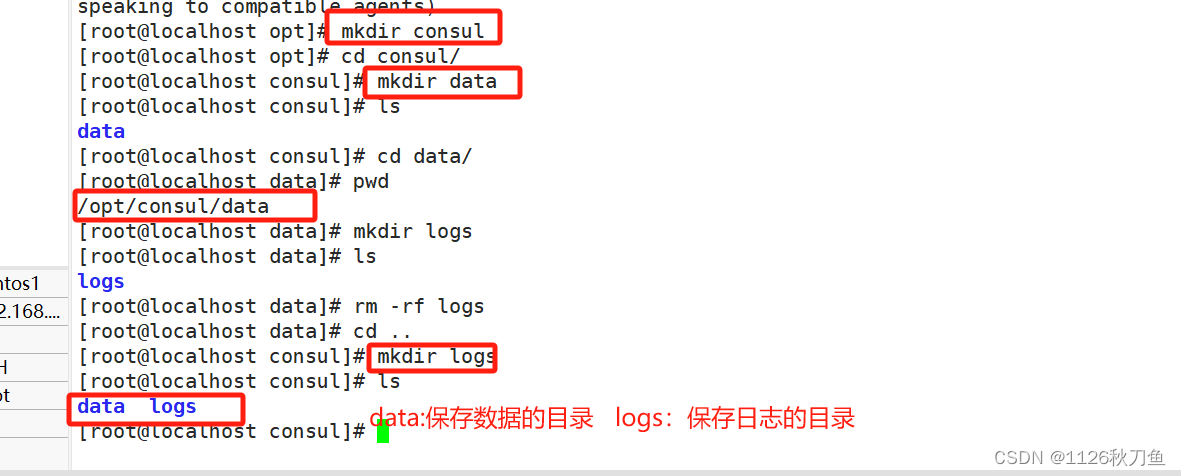

agent -server -bootstrap -ui -data-dir=/opt/consul/data -bind=192.168.88.3 -client=0.0.0.0 -node=consul-server01 &> /opt/consul/logs/consul.log &

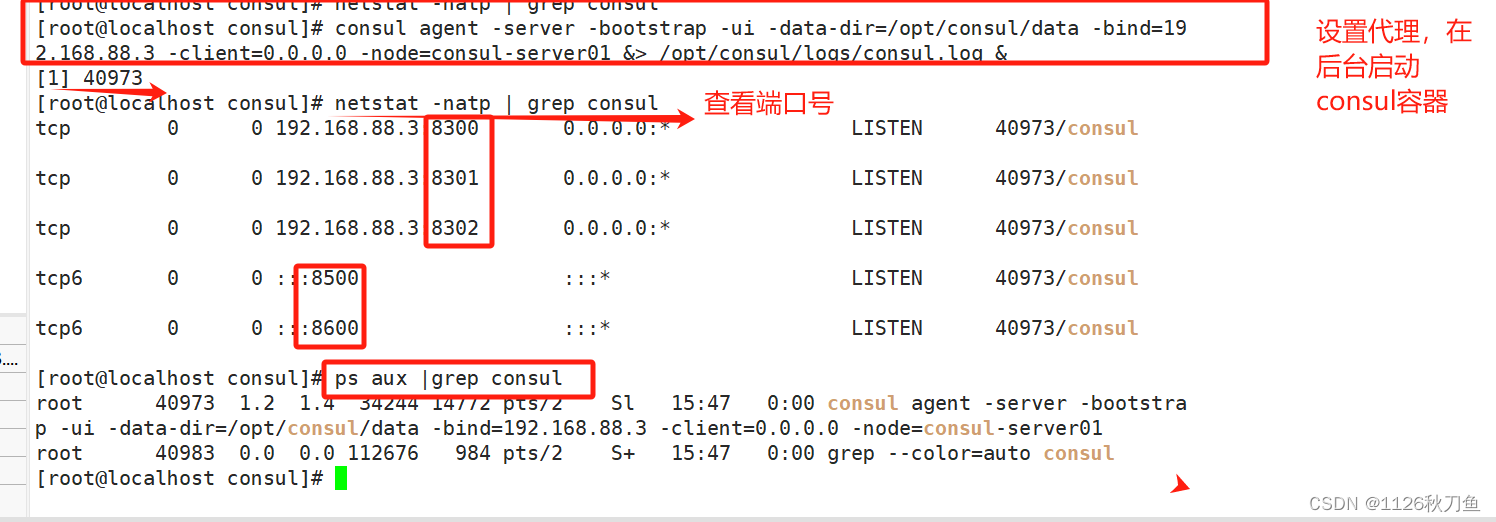

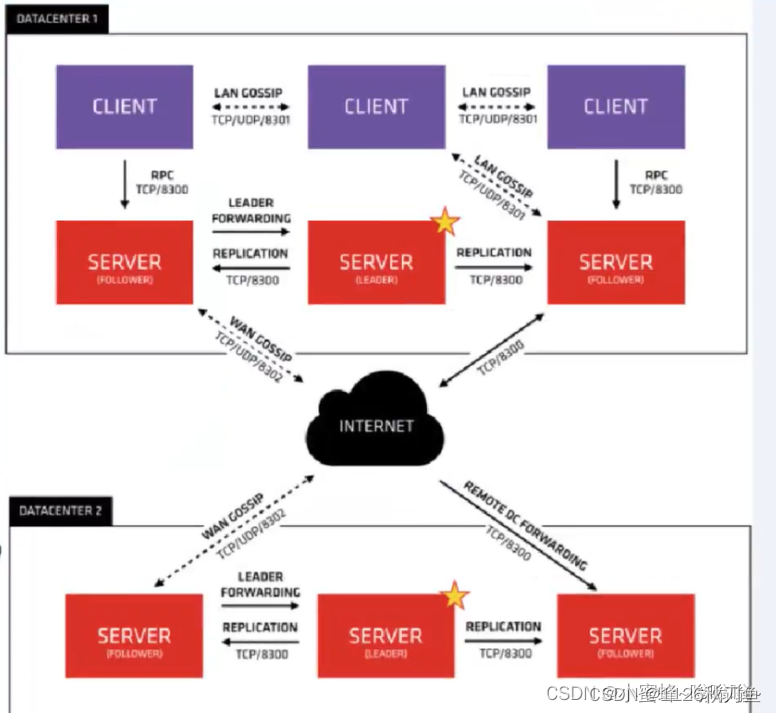

启动consul后默认会监听5个端口：
8300：replication、leader farwarding的端口
8301：lan cossip的端口
8302：wan gossip的端口
8500：web ui界面的端口
8600：使用dns协议查看节点信息的端口

查看集群信息

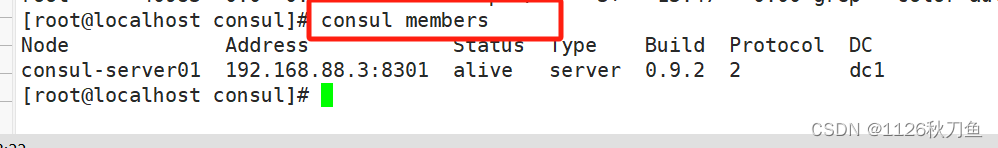

#查看members状态
consul members

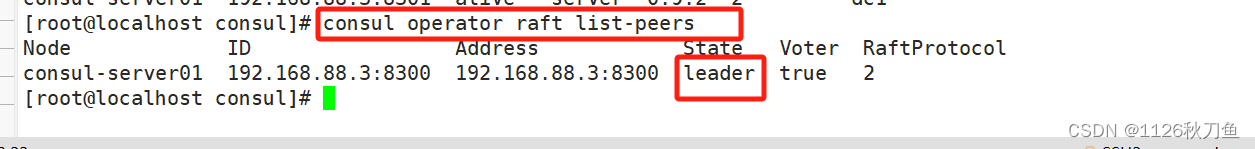

查看集群种成员的角色

consul operator raft list-peers

通过 http api 获取集群信息

curl 127.0.0.1:8500/v1/status/peers            #查看集群server成员
curl 127.0.0.1:8500/v1/status/leader           #集群 server-leader
curl 127.0.0.1:8500/v1/catalog/services           #注册的所有服务
curl 127.0.0.1:8500/v1/catalog/nginx           #查看 nginx 服务信息
curl 127.0.0.1:8500/v1/catalog/nodes           #集群节点详细信息

部署registrator服务器在192.168.88.4上部署

/容器服务自动加入 Nginx 集群
1. 安装 Gliderlabs/Registrator
Gliderlabs/Registrator 可检查容器运行状态自动注册，还可注销 docker 容器的服务到服务配置中心。目前支持 Consul、Etcd 和 SkyDNS2。

docker run -d \
--name=registrator \
--net=host \
-v /var/run/docker.sock:/tmp/docker.sock \
--restart=always \
gliderlabs/registrator:latest \
--ip=192.168.10.13 \
consul://192.168.10.23:8500

-net=host ：把运行的docker容器设定为host网络模式。
-v /var/run/docker.sock:/tmp/docker.sock ：把宿主机的Docker守护进程(Docker daemon)默认监听的Unix域套接字挂载到容器中。（所有docker run -P /-p 端口映射的数据都存在var/run/docker.sock里面）
--restart=always ：设置在容器退出时总是重启容器。
--ip ：刚才把network指定了host模式，所以我们指定ip为宿主机的ip。
consul ：指定consul服务器的IP和端口。

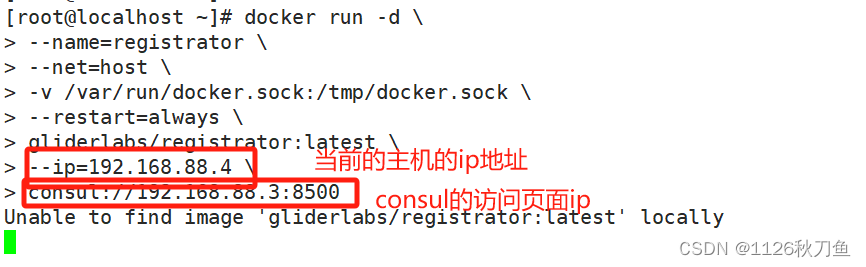

安装 Gliderlabs/Registrator，Gliderlabs/Registrator 可检查容器运行状态自动注册，还可注销 docker 容器的服务到服务配置中心。目前支持 Consul、Etcd和SkyDNS2

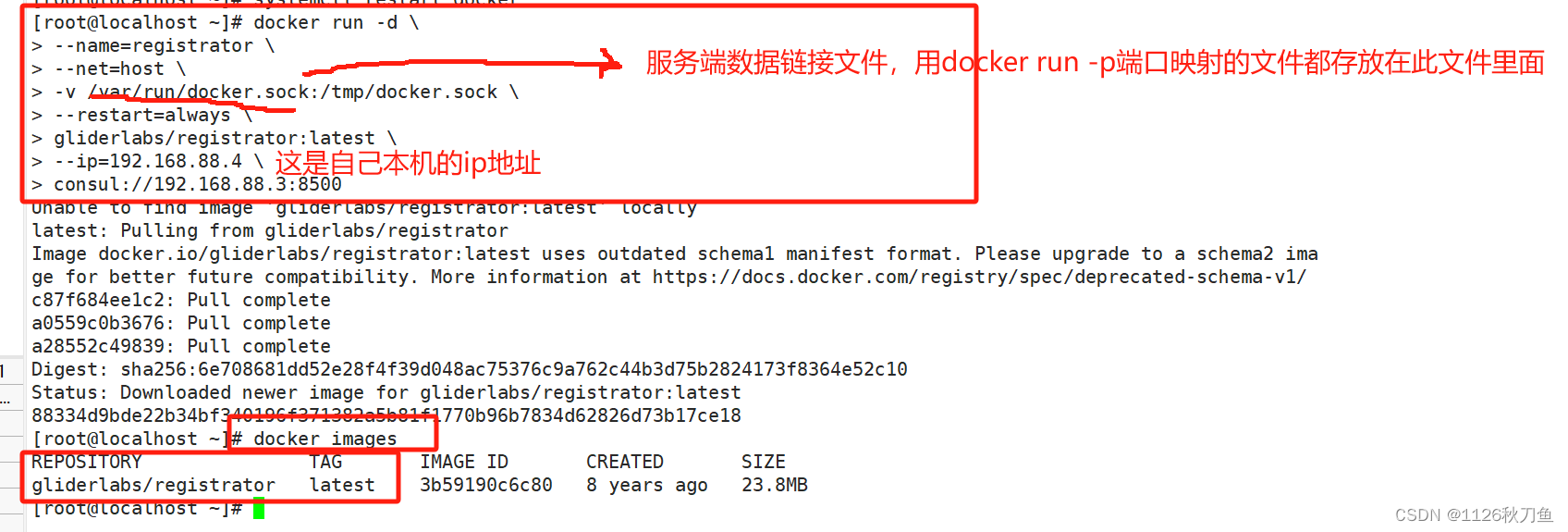

docker run -d \
--name=registrator \
--net=host \
-v /var/run/docker.sock:/tmp/docker.sock \
--restart=always \
gliderlabs/registrator:latest \
--ip=192.168.88.4 \
consul://192.168.88.3:8500

测试服务发现功能是否正常

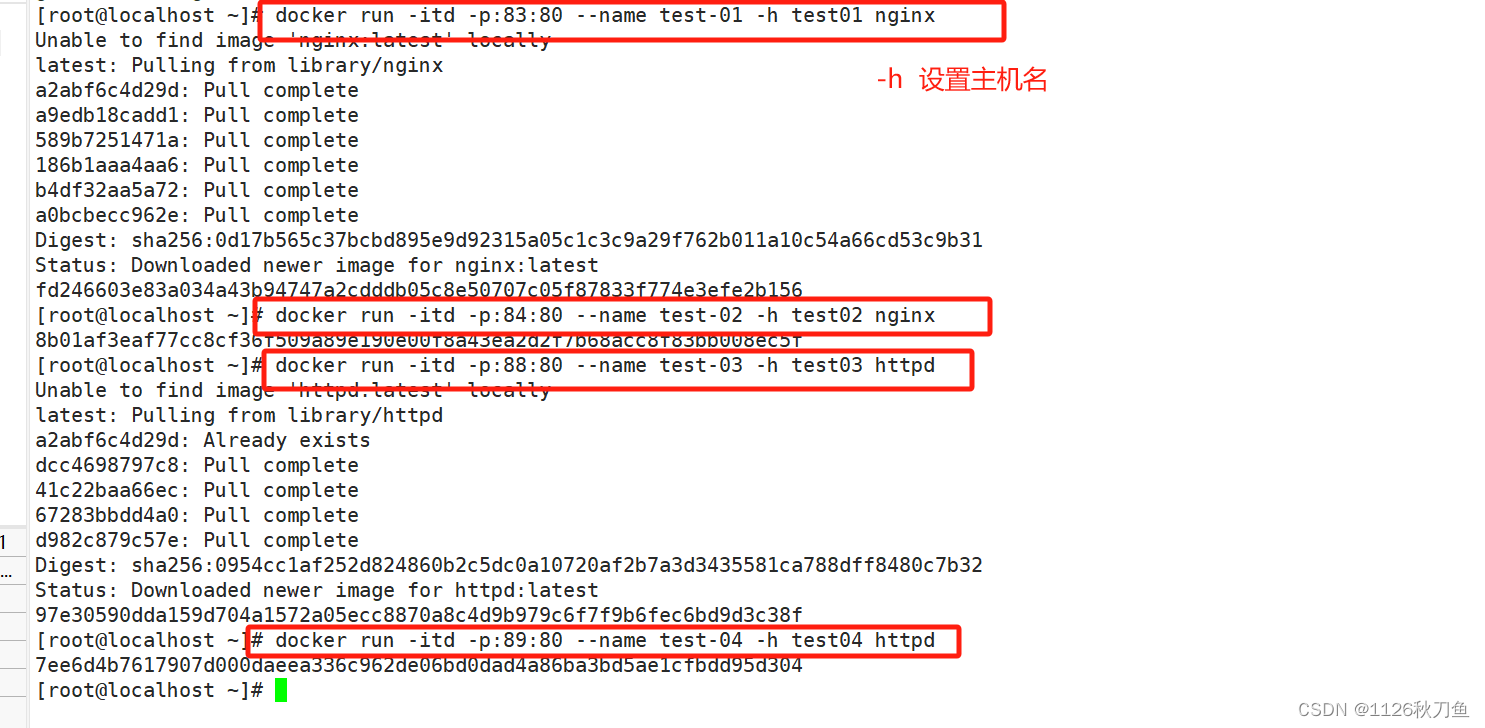

安装Nginx、httpd测试镜像

docker run -itd -p:83:80 --name test-01 -h test01 nginx
docker run -itd -p:84:80 --name test-02 -h test02 nginx
docker run -itd -p:88:80 --name test-03 -h test03 httpd
docker run -itd -p:89:80 --name test-04 -h test04 httpd	 httpd

验证 http 和 nginx 服务是否注册到 consul

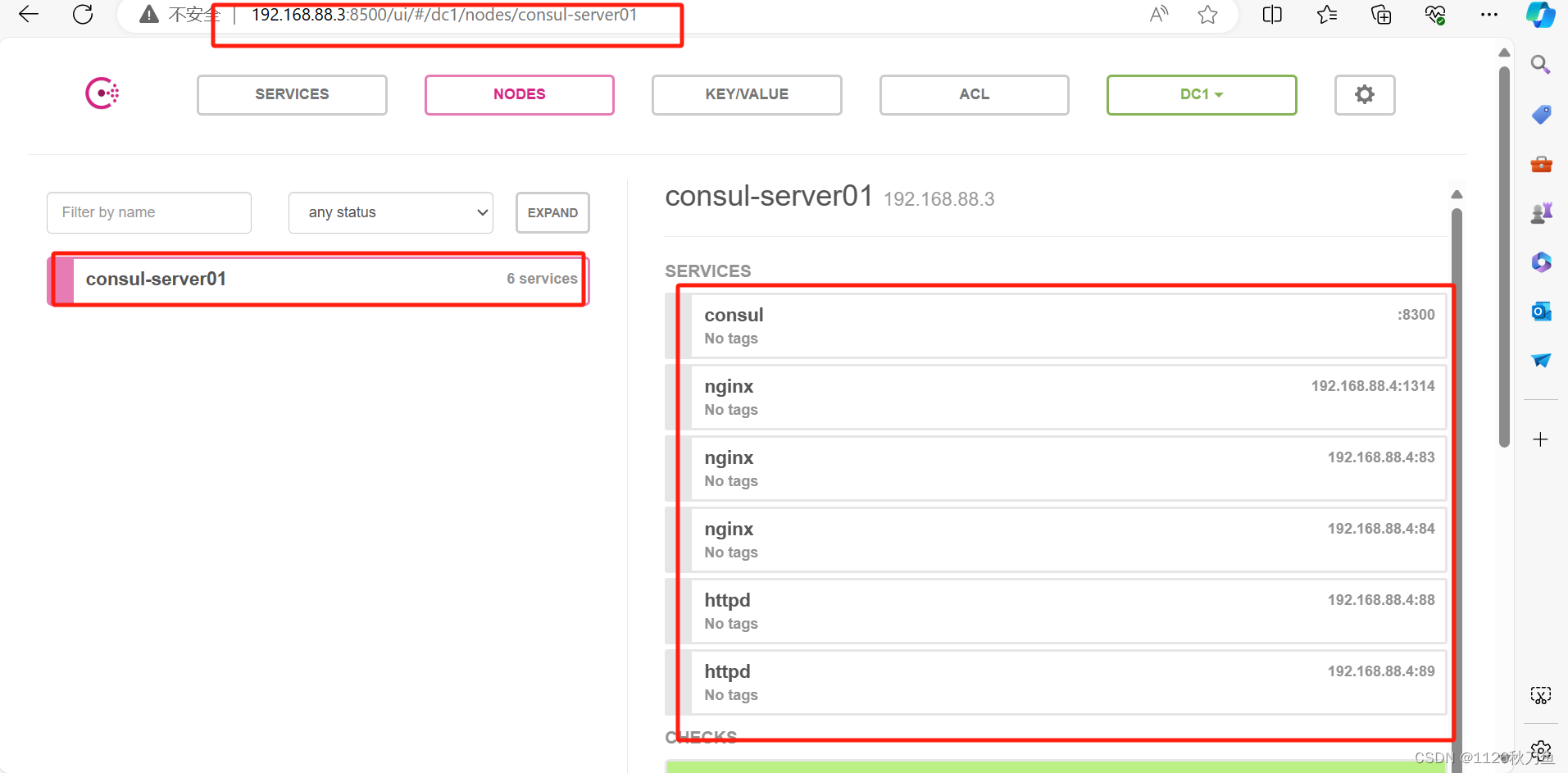

浏览器中，输入 http://192.168.88.3:8500，在 Web 页面中“单击 NODES”，然后单击“consurl-server01”，会出现 5 个服务

会发现这边不用注册，会自动注册这五个服务

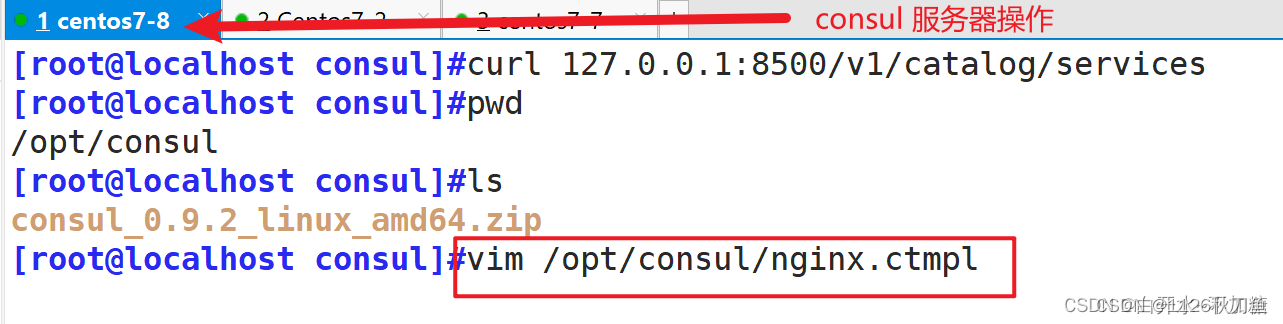

在consul服务器中查看镜像是否注册

curl 127.0.0.1:8500/v1/catalog/services

consul-template 配置模板自动更新

Consul-Template是基于Consul的自动替换配置文件的应用。
Consul-Template是一个守护进程，用于实时查询Consul集群信息，并更新文件系统上任意数量的指定模板，生成配置文件。更新完成以后，可以选择运行 shell 命令执行更新操作，重新加载 Nginx。
Consul-Template可以查询Consul中的服务目录、Key、Key-values 等。这种强大的抽象功能和查询语言模板可以使 Consul-Template 特别适合动态的创建配置文件。例如：创建Apache/Nginx Proxy Balancers 、 Haproxy Backends等

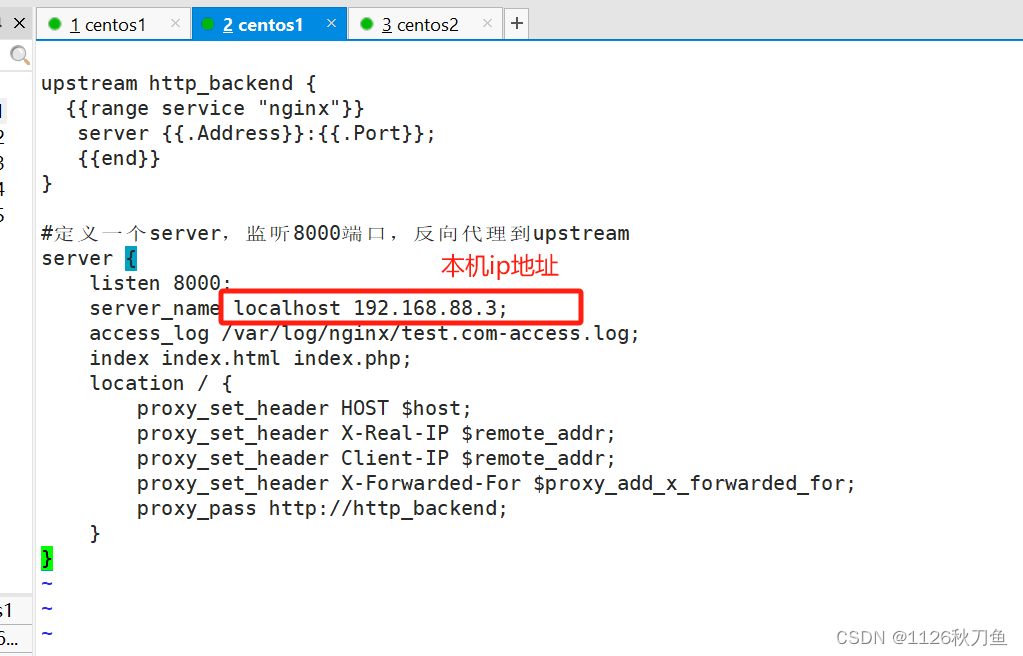

#定义nginx upstream一个简单模板
upstream http_backend {
    {{range service "nginx"}}
   server {{.Address}}:{{.Port}};
   {{end}}
}

#定义一个server，监听8000端口，反向代理到upstream
server {
    listen 8000;
    server_name localhost 192.168.246.14;
    access_log /var/log/nginx/kgc.com-access.log;
    #修改日志路径
    index index.html index.php;
    location / {
        proxy_set_header HOST $host;
        proxy_set_header X-Real-IP $remote_addr;
        proxy_set_header Client-IP $remote_addr;
        proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
        proxy_pass http://http_backend;
    }
}

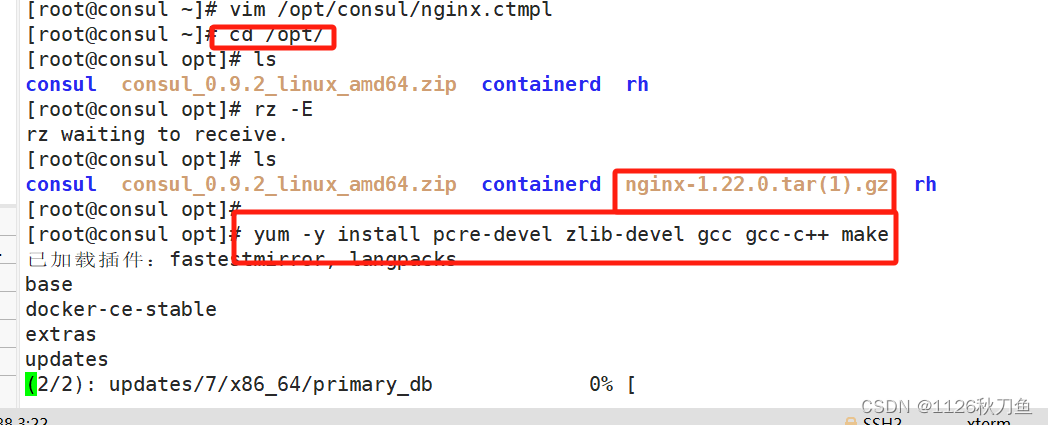

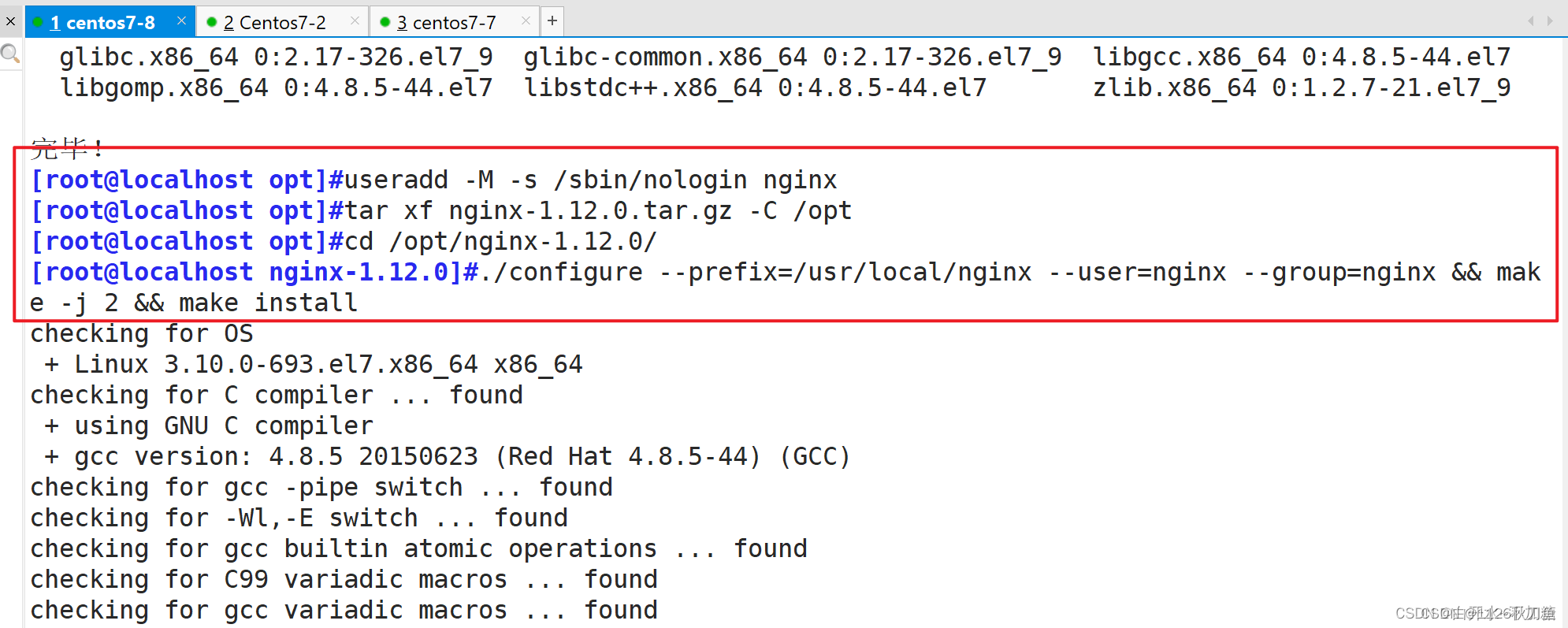

2. 编译安装nginx

yum -y install pcre-devel zlib-devel gcc gcc-c++ make
useradd -M -s /sbin/nologin nginx
tar zxvf nginx-1.12.0.tar.gz -C /opt/
cd /opt/nginx-1.12.0/
./configure --prefix=/usr/local/nginx --user=nginx --group=nginx && make -j 2 && make install

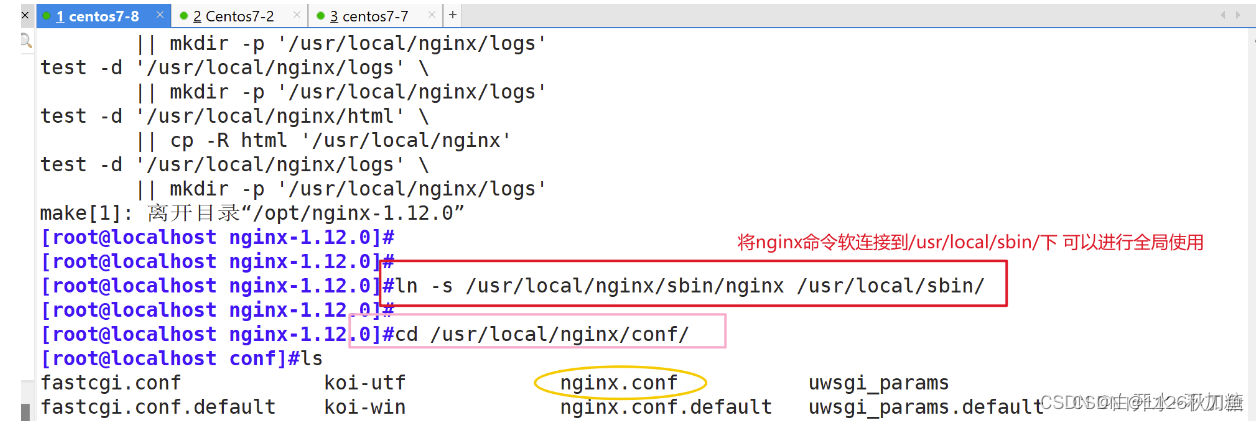

ln -s /usr/local/nginx/sbin/nginx /usr/local/sbin/

编译安装后优化路径

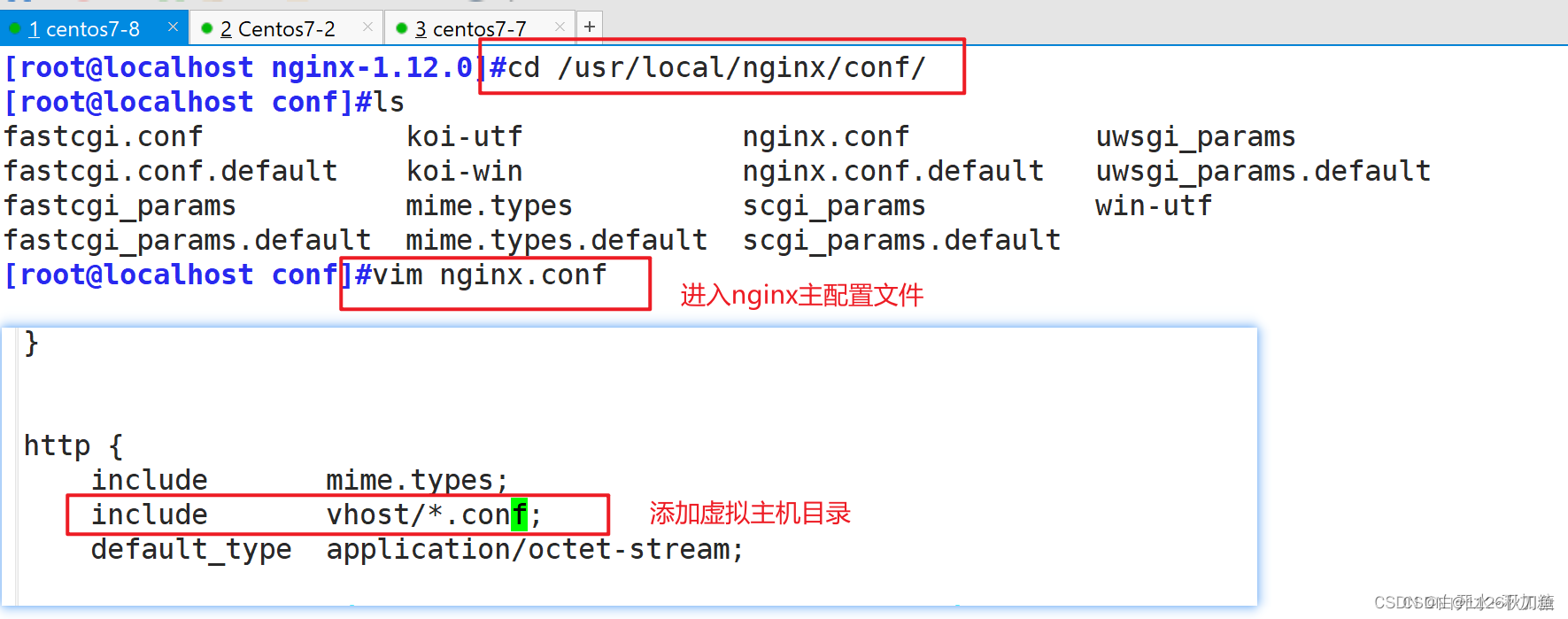

进入nginx主配置文件修改

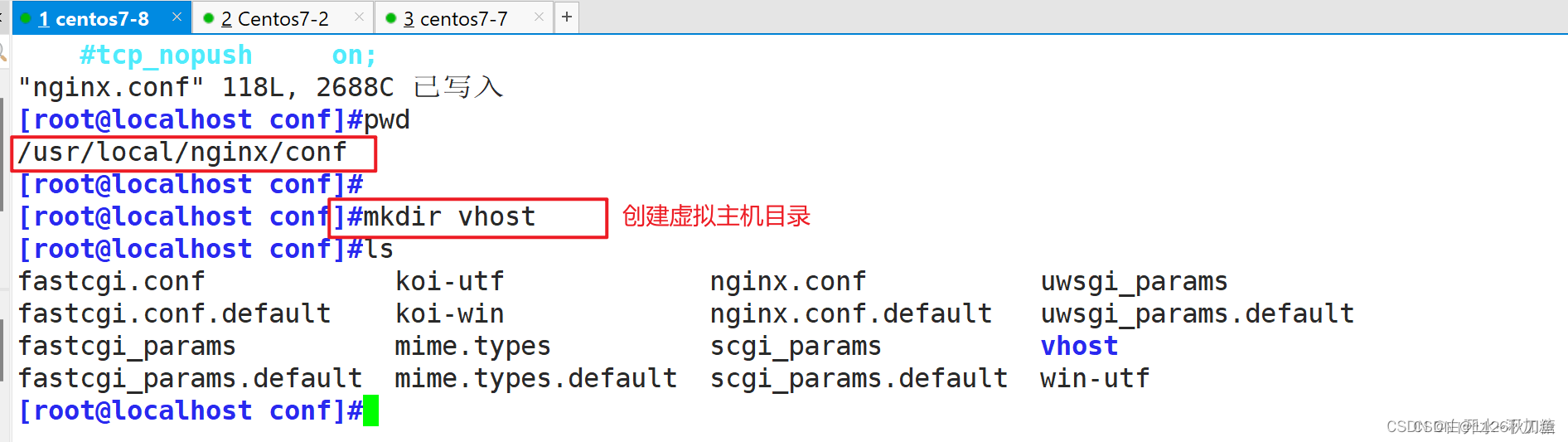

创建虚拟主机目录

mkdir /usr/local/nginx/conf/vhost

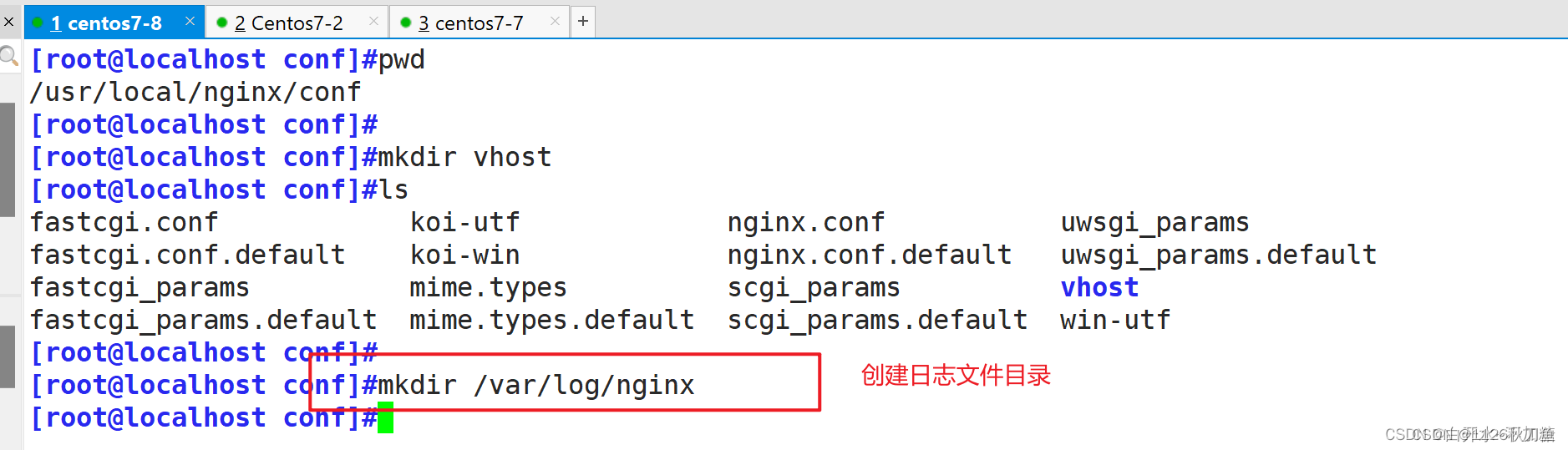

创建日志文件目录

mkdir /var/log/nginx

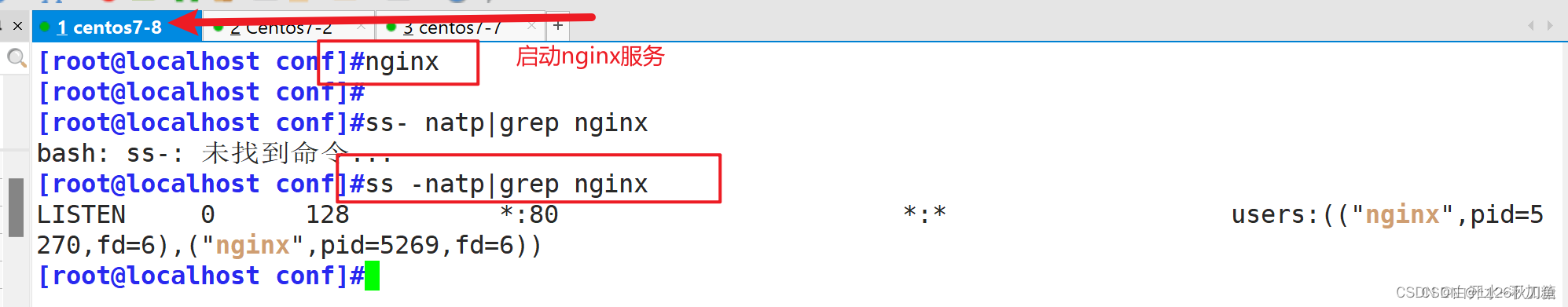

启动nginx

配置并启动 template

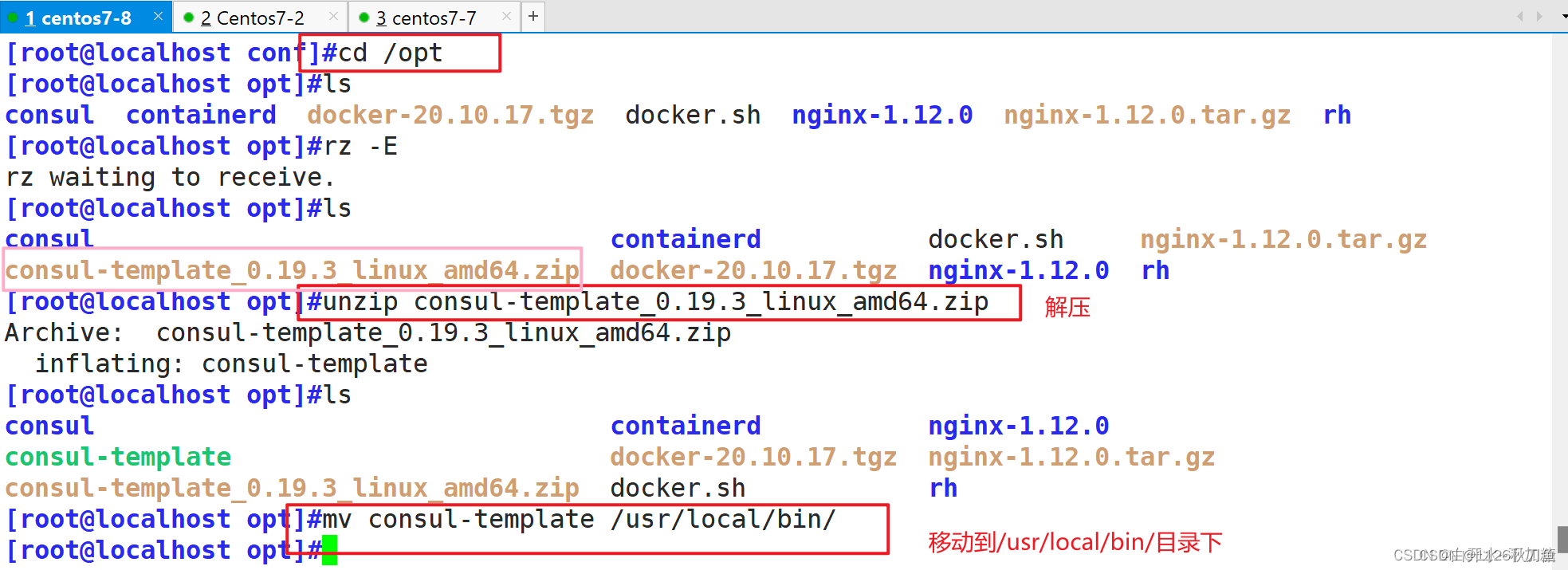

unzip consul-template_0.19.3_linux_amd64.zip -d /opt/
cd /opt/
mv consul-template /usr/local/bin/

传入consul-template_0.19.3_linux_amd64.zip压缩包并解压

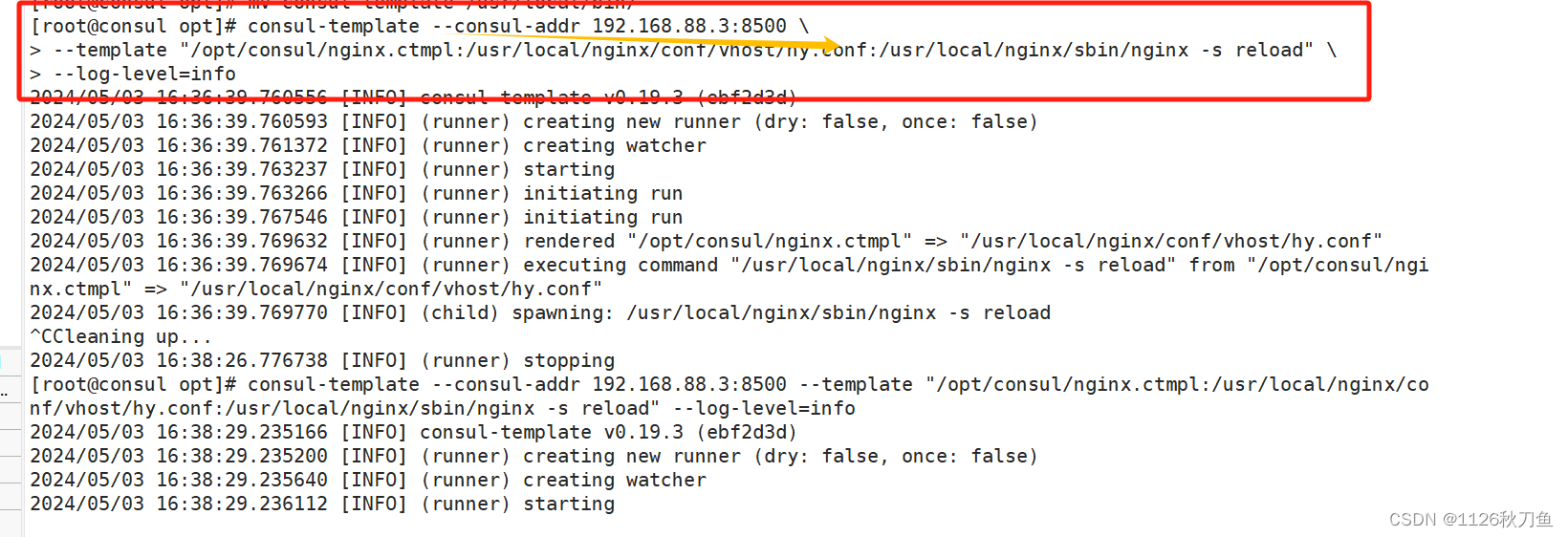

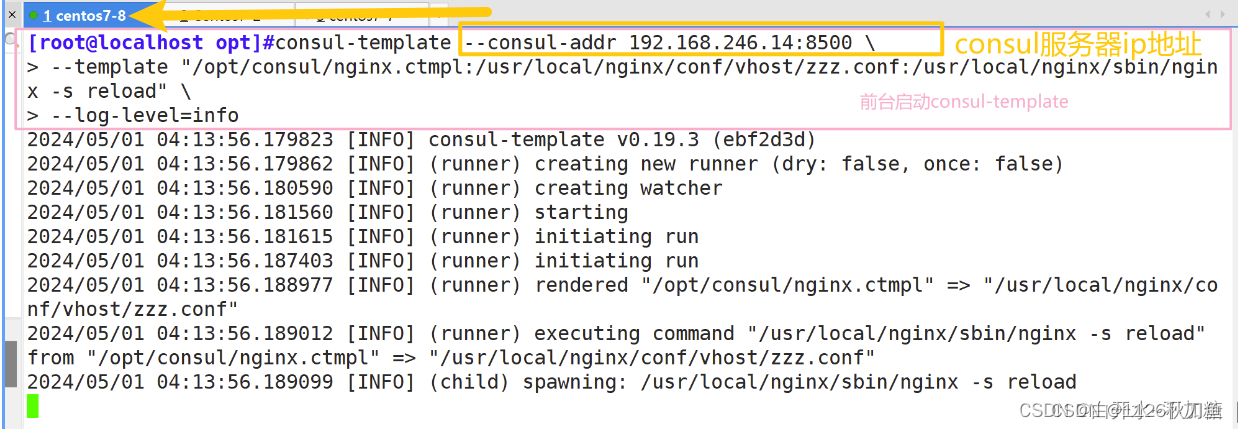

前台启动consul-template

consul-template --consul-addr 192.168.246.14:8500 --template "/opt/consul/nginx.ctmpl:/usr/local/nginx/conf/vhost/hy.conf:/usr/local/nginx/sbin/nginx -s reload" --log-level=info

在前台启动 template 服务，启动后不要按 ctrl+c 中止 consul-template 进程

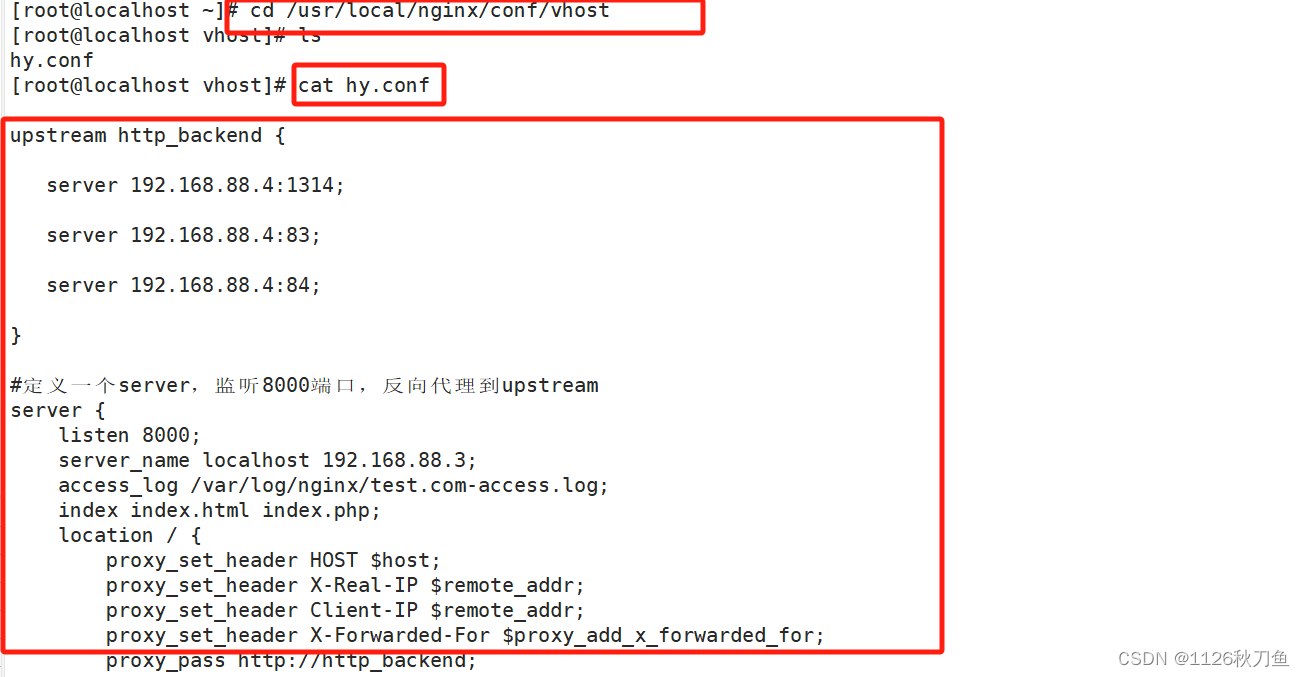

另外打开一个终端查看生成配置文件

验证template-nginx负载结果

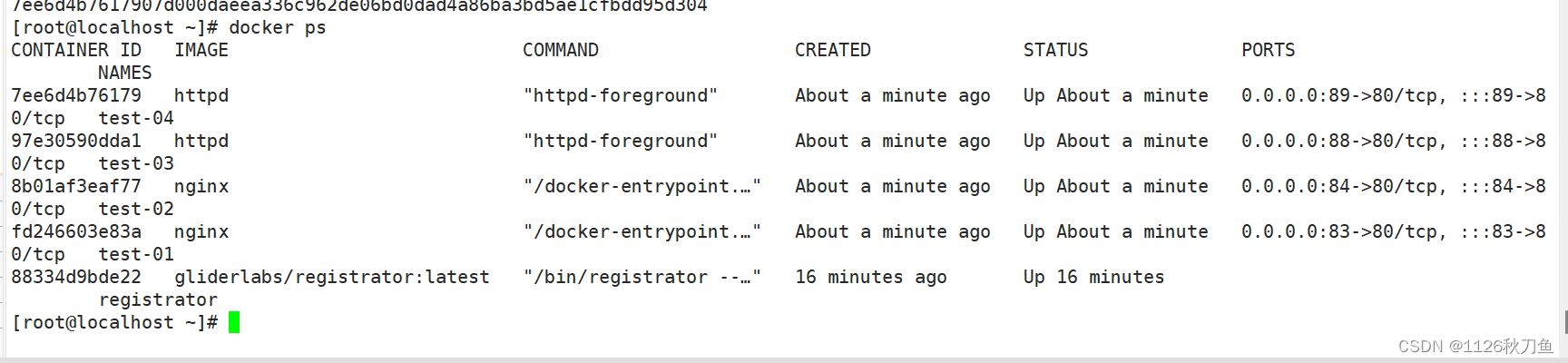

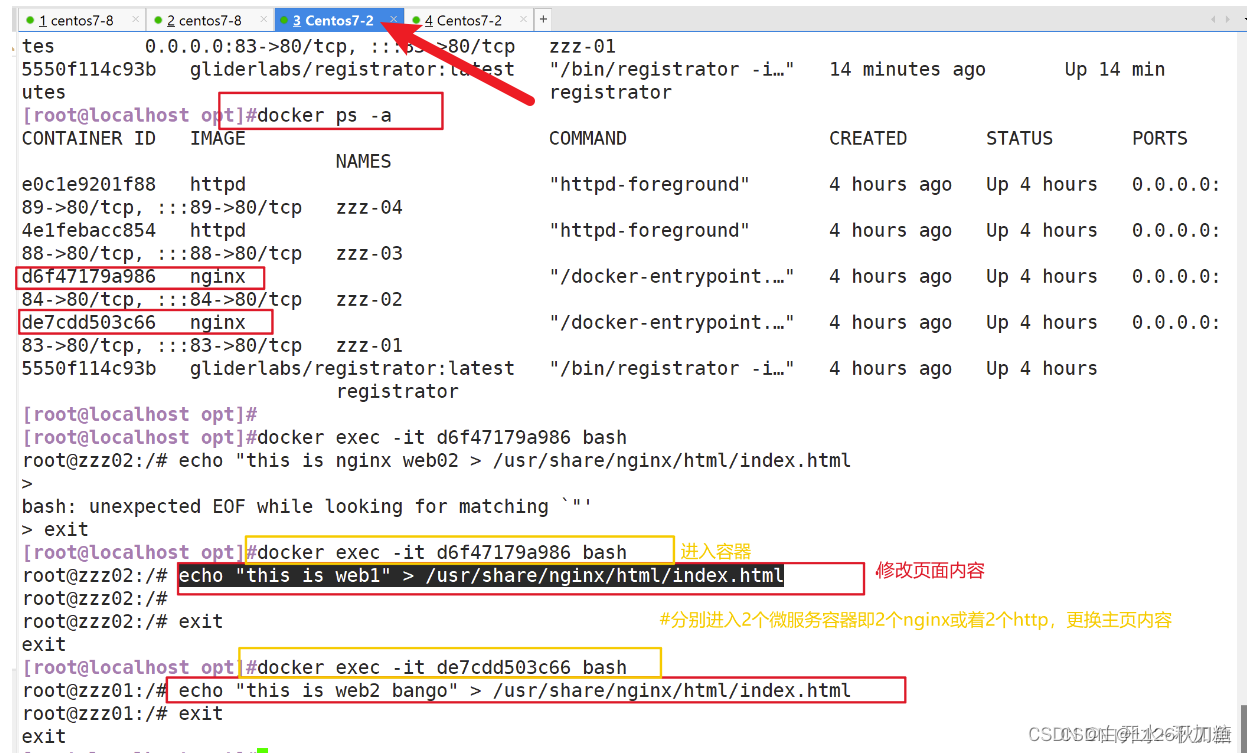

docker ps
#查看启动的容器信息

docker exec -it d6f47179a986 bash
echo "this is web1" > /usr/share/nginx/html/index.html
exit

docker exec -it de7cdd503c66 bash
echo "this is web2 bango" > /usr/share/nginx/html/index.html
exit

#分别进入2个微服务容器即2个nginx和2个http，更换主页内容

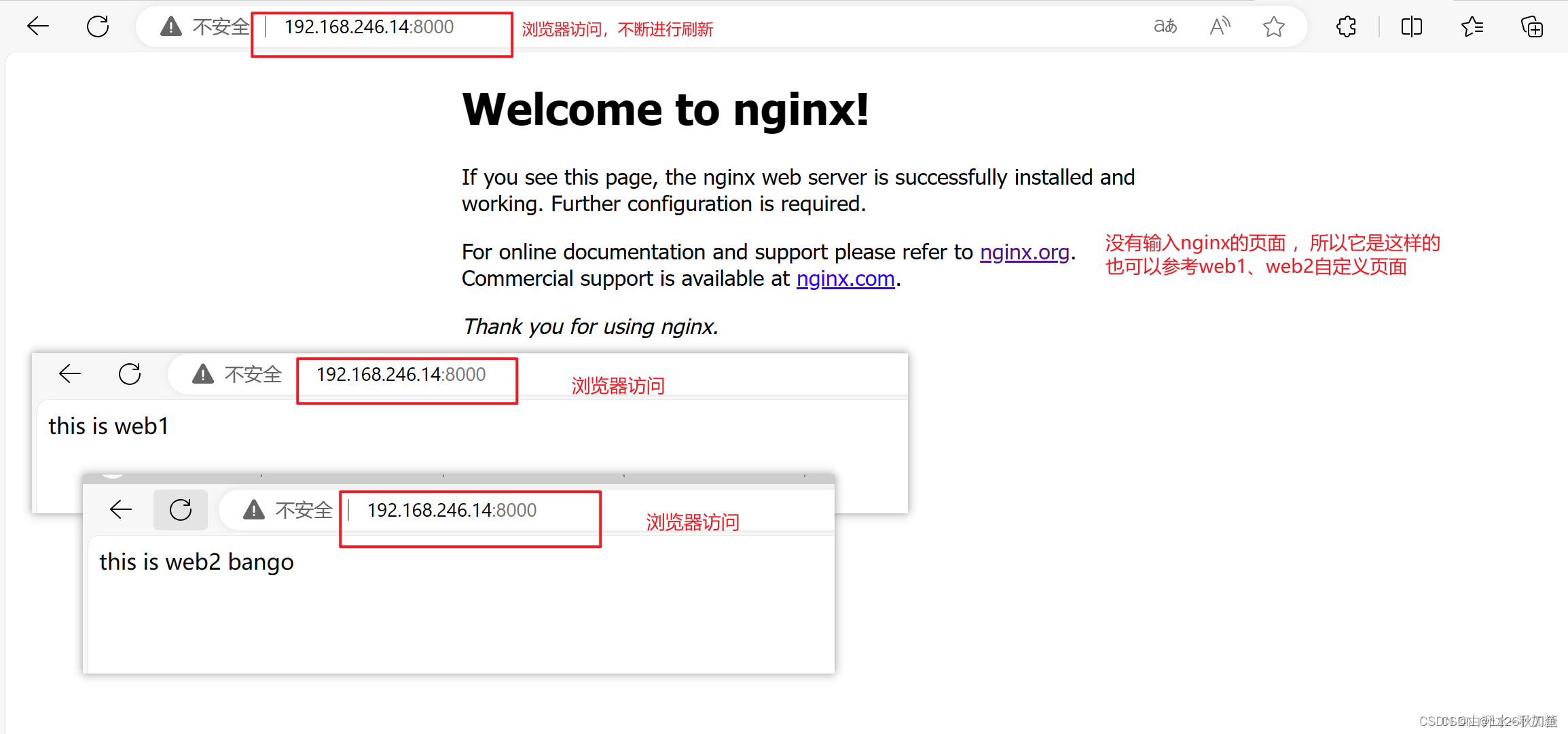

浏览器访问：http://192.168.88.3:8000/并不断刷新，会有2种结果是更换后的nginx主页内容

浏览器访问：http://192.168.88.3:8000，并不断刷新

实现了template-nginx负载结果

测试微服务变动consul-template是否生效

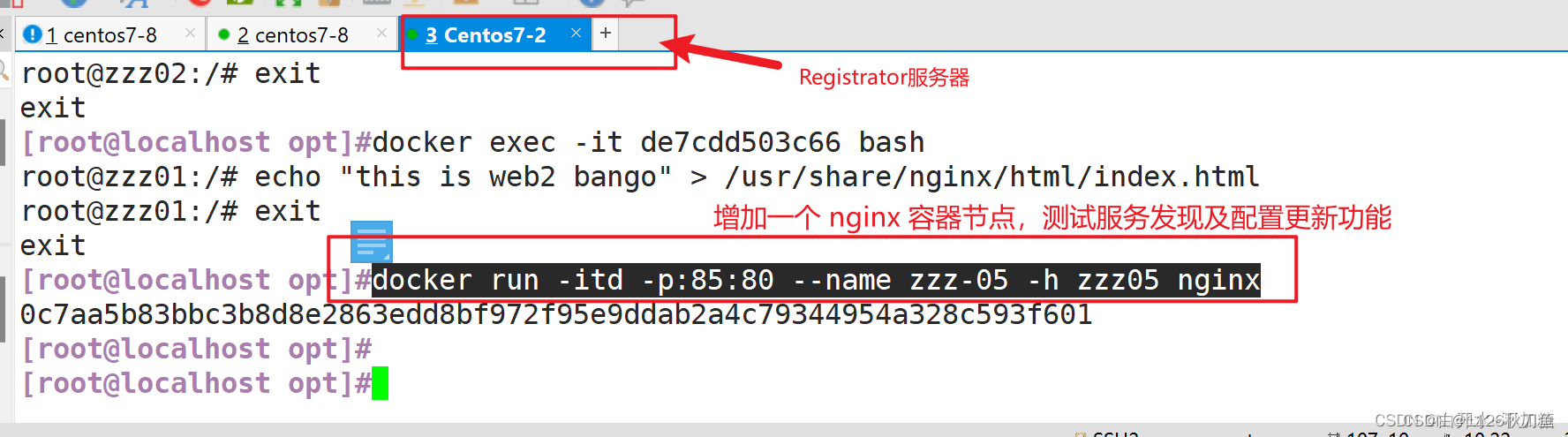

在Registrator服务器增加一个 nginx 容器节点，测试服务发现及配置更新功能

docker run -itd -p:85:80 --name zzz-05 -h zzz05 nginx

在前台启动 template 服务，启动后不要按 ctrl+c 中止 consul-template 进程

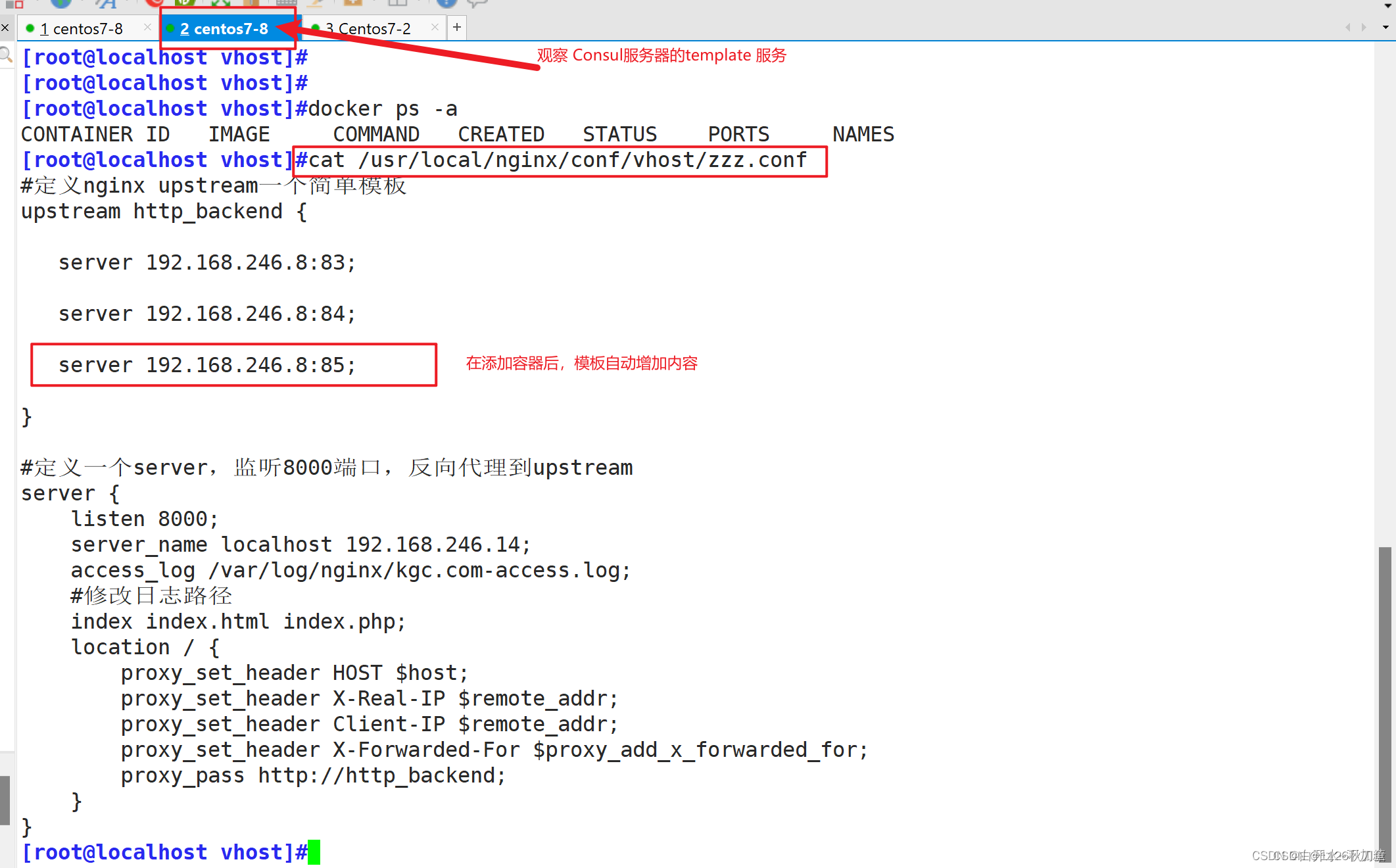

观察 Consul服务器的template 服务，会从模板更新/usr/local/nginx/conf/vhost/hy.conf 文件内容,并且重载 nginx 服务

可以去浏览器查看

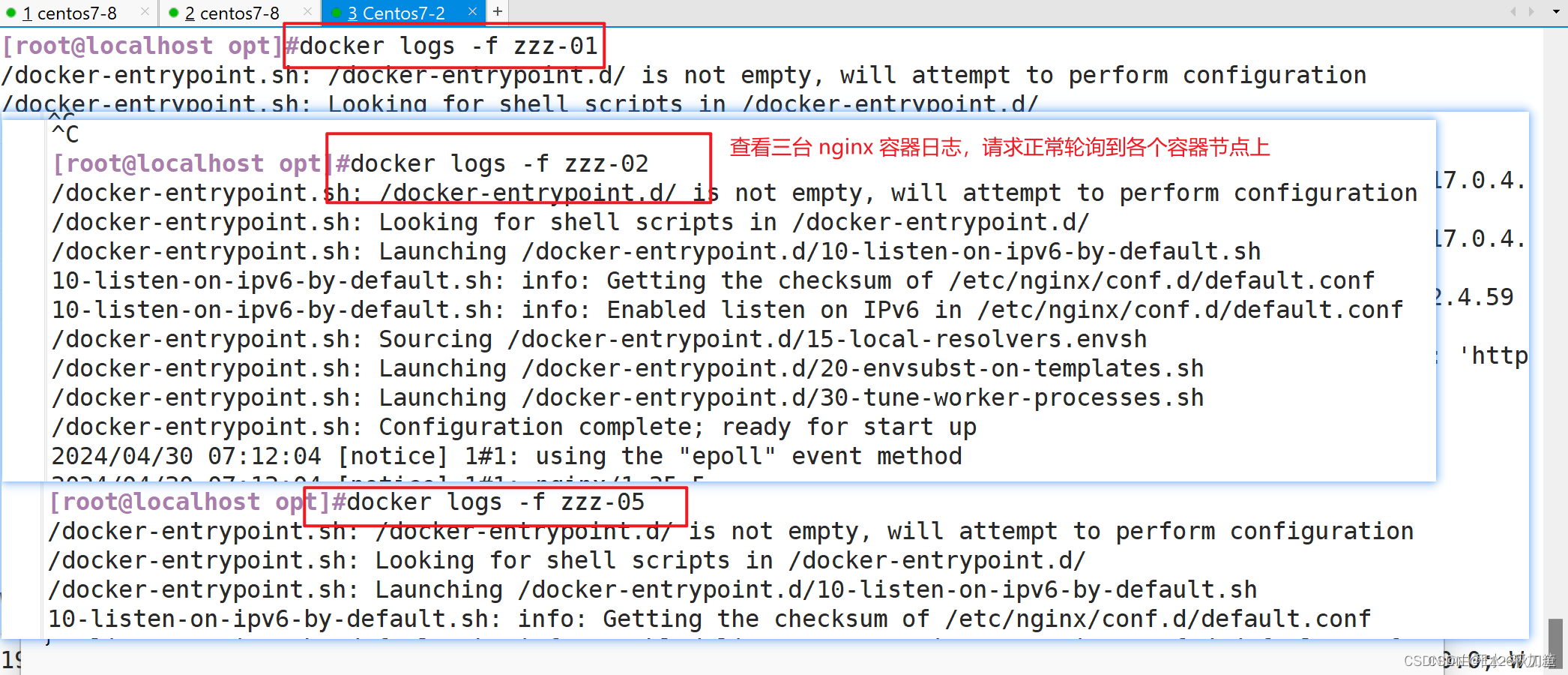

查看三台 nginx 容器日志，请求正常轮询到各个容器节点上

docker logs -f zzz-01
docker logs -f zzz-02
docker logs -f zzz-05
docker logs -f zzz-06

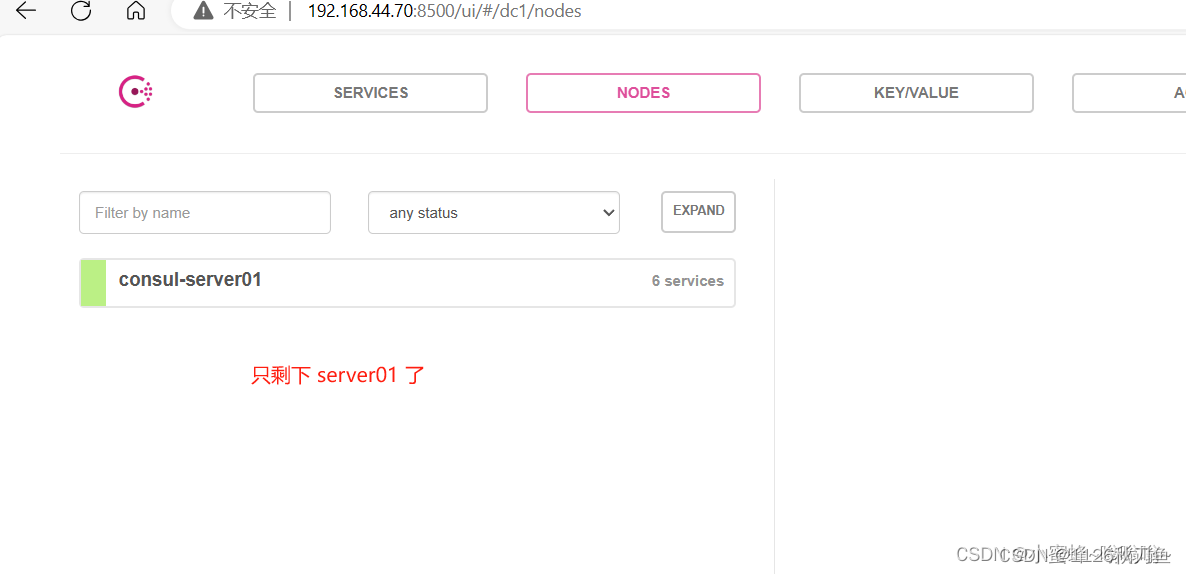

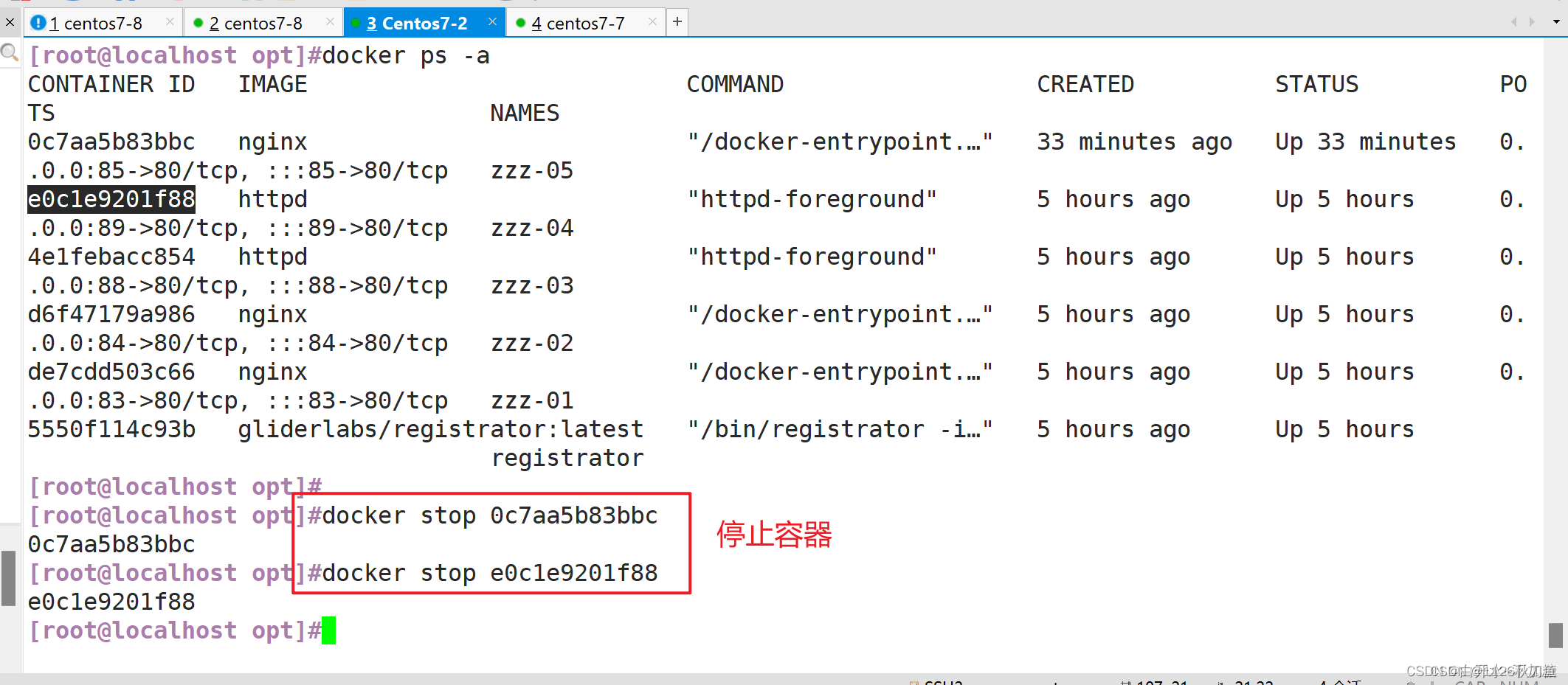

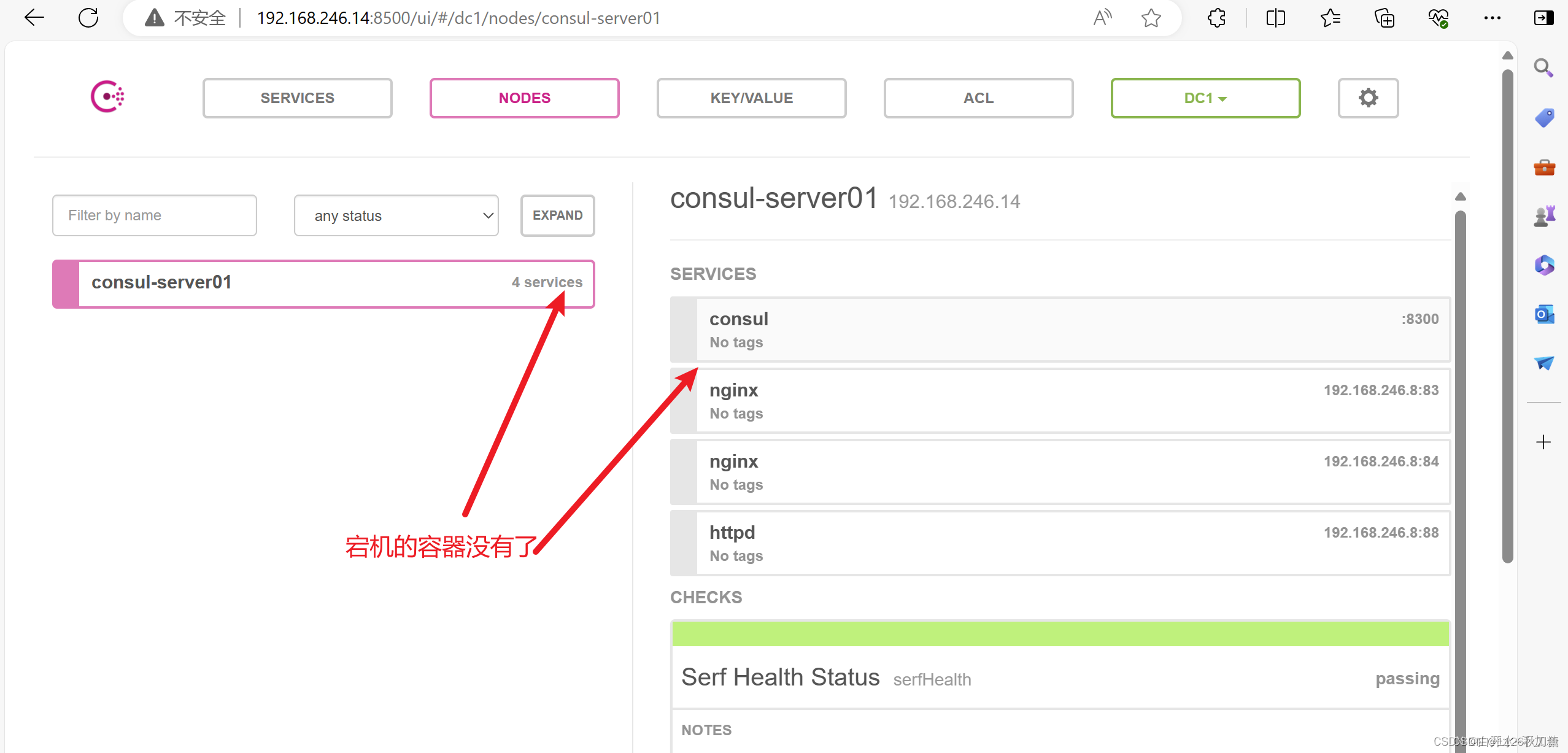

如果容器宕机，再去查看

如果一个nginx容器和一个httpd容器宕机，查看变化

浏览器查看

consul 多节点

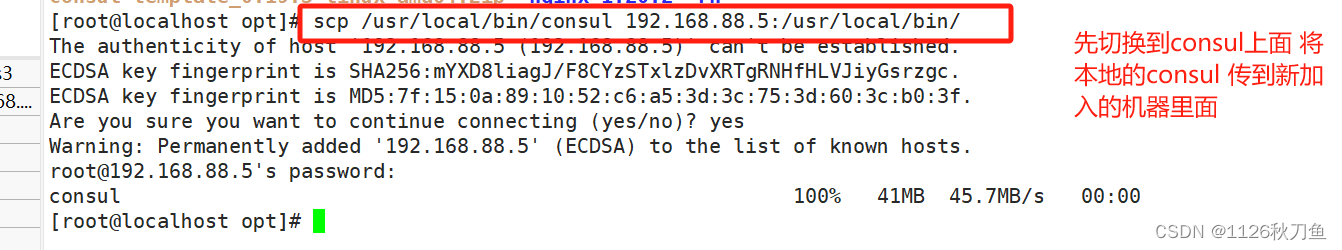

进入consul服务器把它拷贝到新加入的机器中

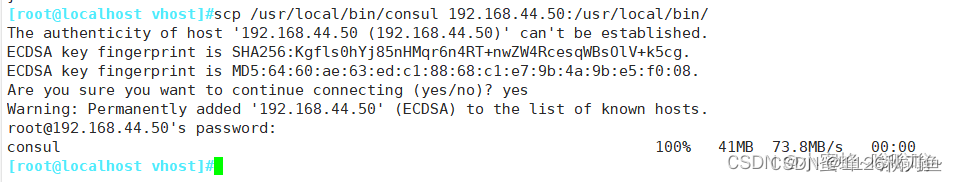

scp /usr/local/bin/consul 192.168.246.13:/usr/local/bin/

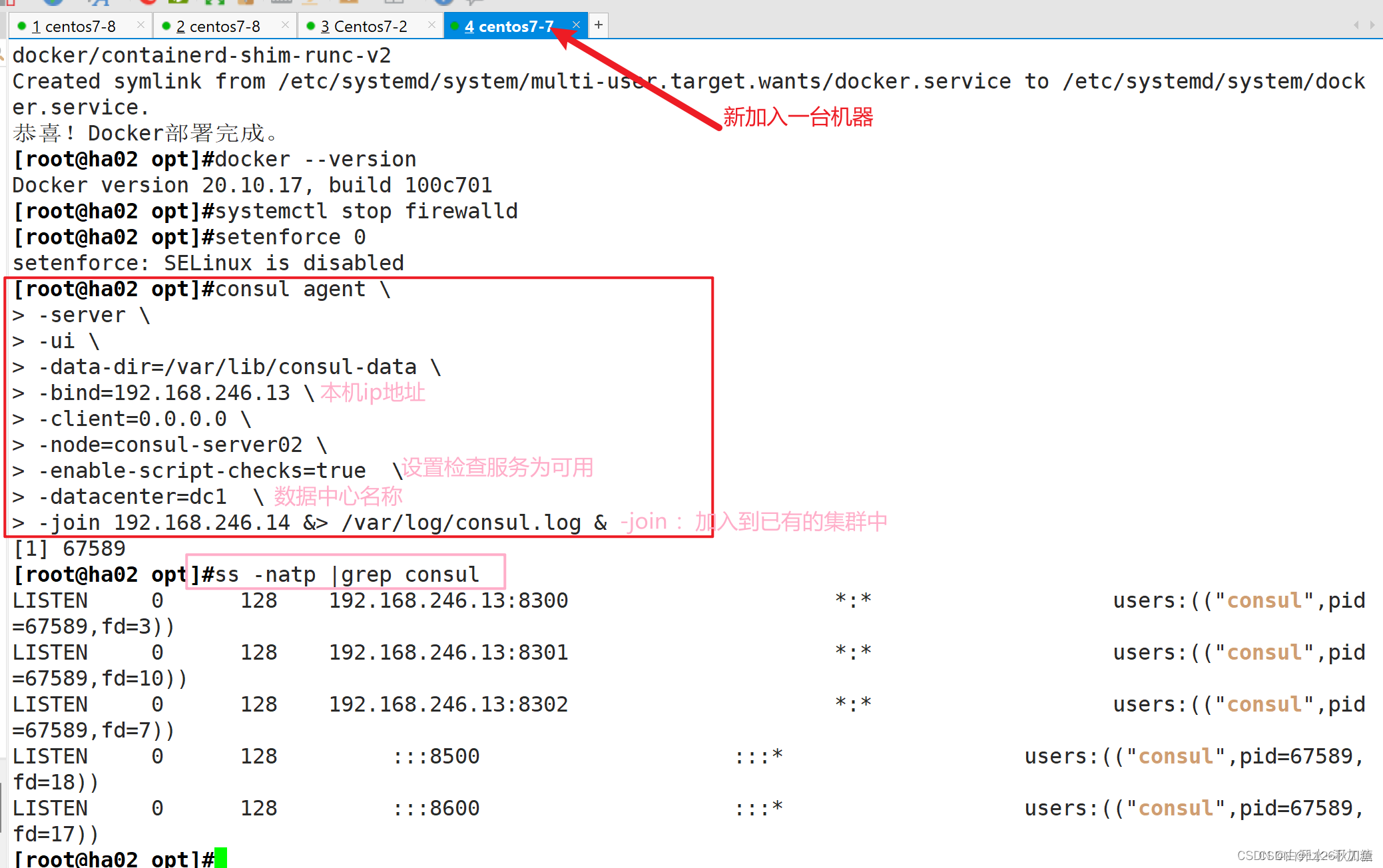

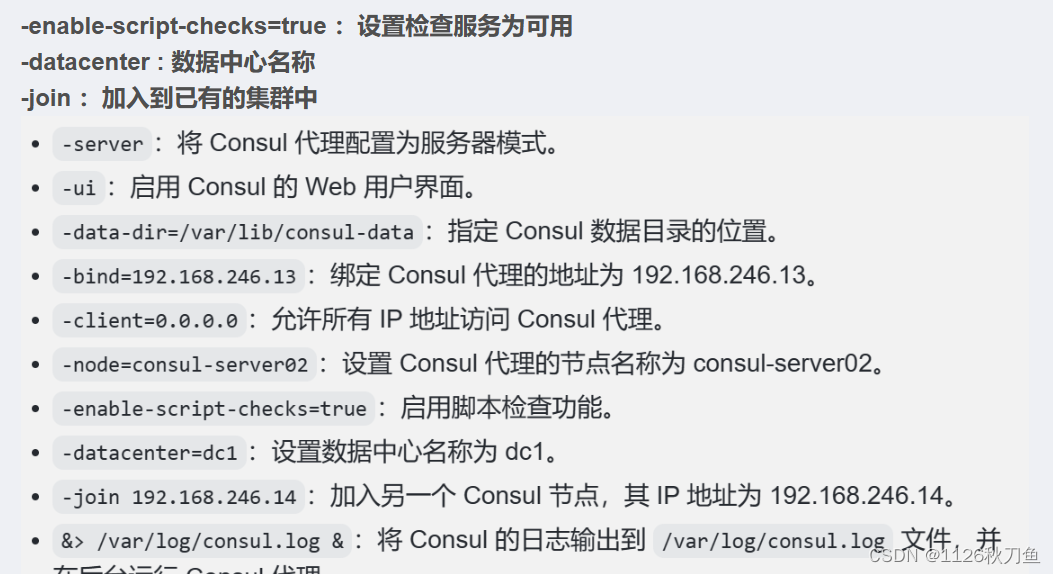

新加入机器（192.168.246.13）上操作

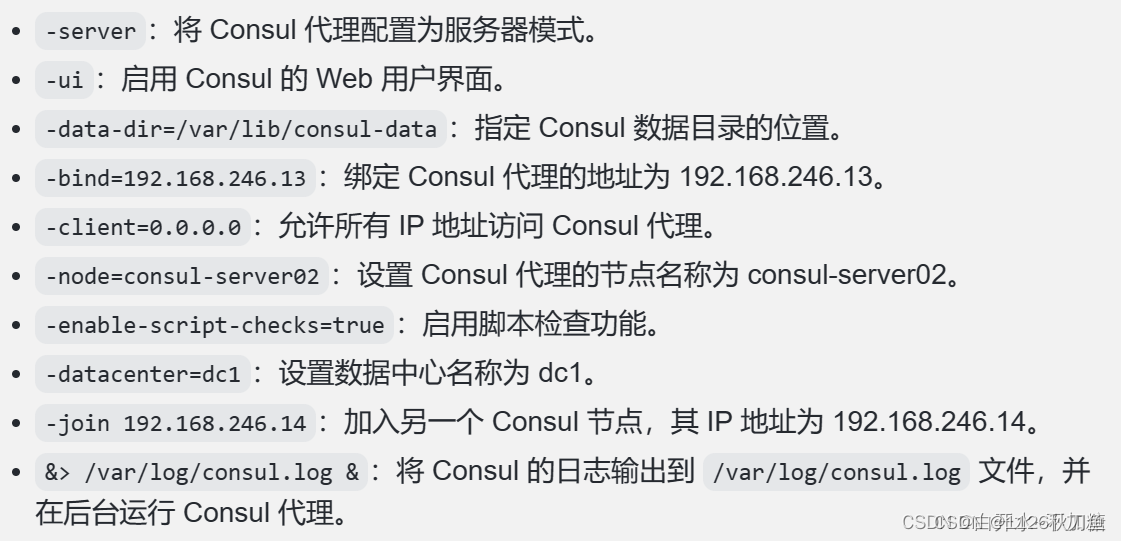

consul agent \
-server \
-ui \
-data-dir=/var/lib/consul-data \
-bind=192.168.246.13 \
-client=0.0.0.0 \
-node=consul-server02 \
-enable-script-checks=true  \
-datacenter=dc1  \
-join 192.168.246.14 &> /var/log/consul.log &

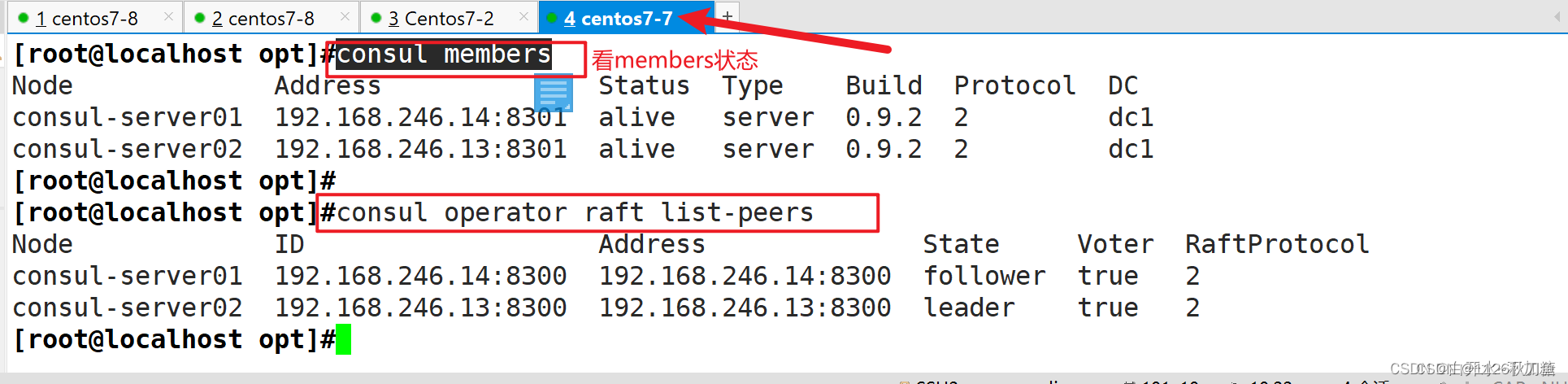

[root@localhost opt]#consul members
Node             Address              Status  Type    Build  Protocol  DC
consul-server01  192.168.246.14:8301  alive   server  0.9.2  2         dc1
consul-server02  192.168.246.13:8301  alive   server  0.9.2  2         dc1
[root@localhost opt]#
[root@localhost opt]#consul operator raft list-peers
Node             ID                   Address              State     Voter  RaftProtocol
consul-server01  192.168.246.14:8300  192.168.246.14:8300  follower  true   2
consul-server02  192.168.246.13:8300  192.168.246.13:8300  leader    true   2

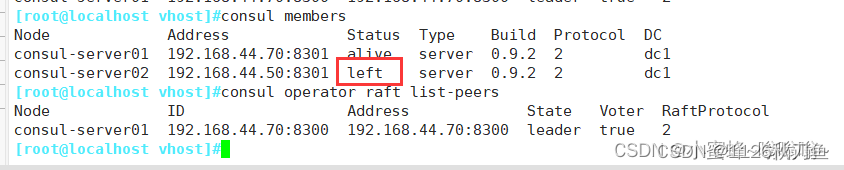

脱离consul集群的方法

consul leave

consul 多节点

新加入服务器

192.168.88.5

运行docker容器、consul服务

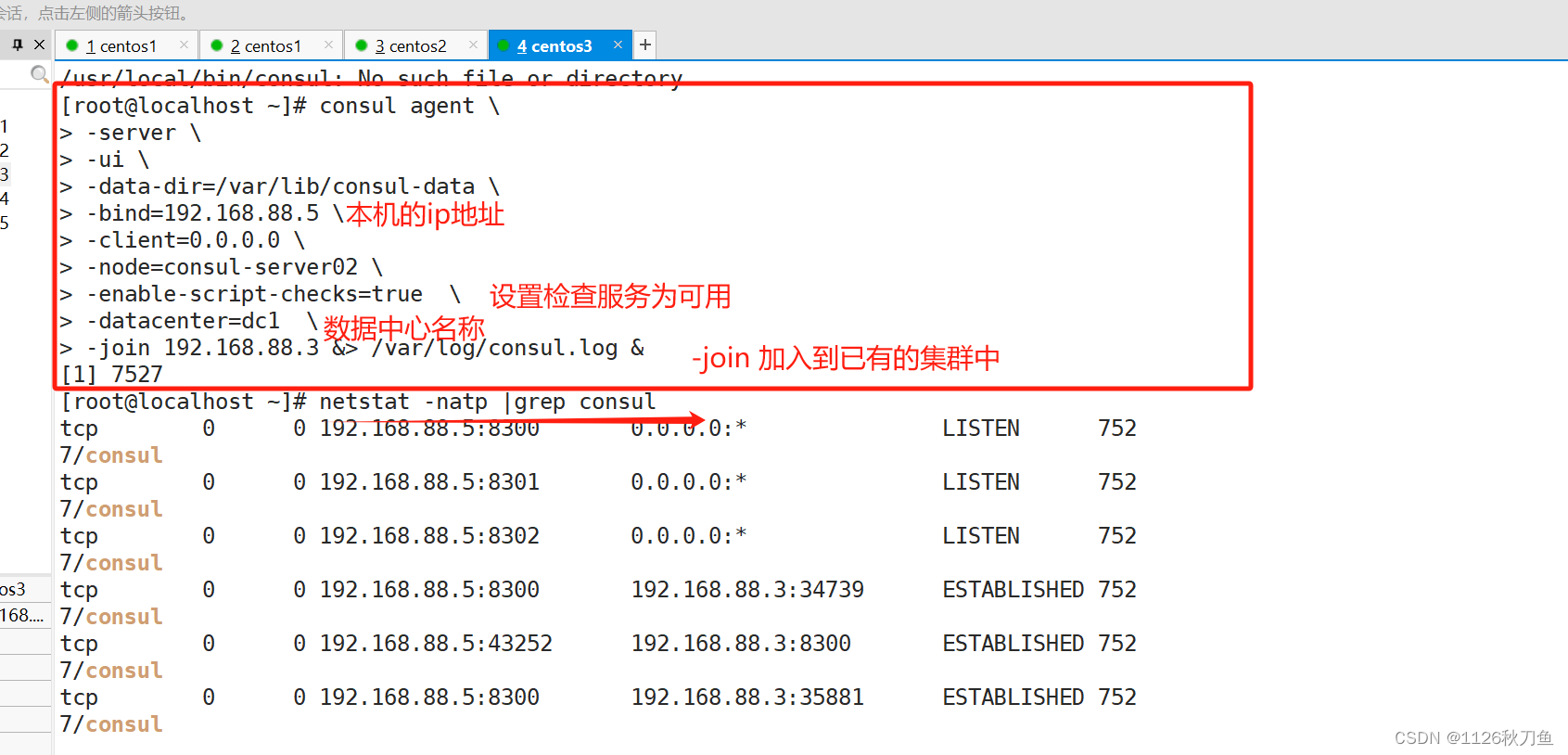

随后，在新加入的机器上面操作

consul agent \
-server \
-ui \
-data-dir=/var/lib/consul-data \
-bind=192.168.88.5 \
-client=0.0.0.0 \
-node=consul-server02 \
-enable-script-checks=true  \
-datacenter=dc1  \
-join 192.168.88.3 &> /var/log/consul.log &

加入到已有的集群中是指加入到原本一开始的consul

[root@localhost opt]#consul members
Node             Address              Status  Type    Build  Protocol  DC
consul-server01  192.168.246.14:8301  alive   server  0.9.2  2         dc1
consul-server02  192.168.246.13:8301  alive   server  0.9.2  2         dc1
[root@localhost opt]#
[root@localhost opt]#consul operator raft list-peers
Node             ID                   Address              State     Voter  RaftProtocol
consul-server01  192.168.246.14:8300  192.168.246.14:8300  follower  true   2
consul-server02  192.168.246.13:8300  192.168.246.13:8300  leader    true   2

总结

所有以.sock结尾的文件都是应用的数据连接文件

1.启动consul后默认会监听的5个端口
8300：集群内部数据的读写和复制
8301：单个数据中心gossip协议通讯
8302：夸数据中心gossip协议通讯
8500：提供获取服务列表，注册服务，注销服务等HTTP接口：提供UI服务
8600：采用DNS协议提供服务发现功能

2.Consul用来解决什么问题

如果后端有大规模的服务节点集群是配置麻烦的问题
每次后端服务网络位置变化都需要人工修改前端调度器配置的问题

3.服务的自动发现和注册 consul

registrator 发现应用的网站位置，并发送给 consul server 的自动发现模块进行注册

4.Consul Agent （Server/Client）
consul_client 收集自动发现的信息，将所有需要注册的信息转发到server节点，不持久化这些信息
consul_server 持久化所有信息到本地，通过server-leader将信息同步给其他的server节点，以及各个节点的健康测试
consul-template 基于consul的注册的信息自动替换配置文件
