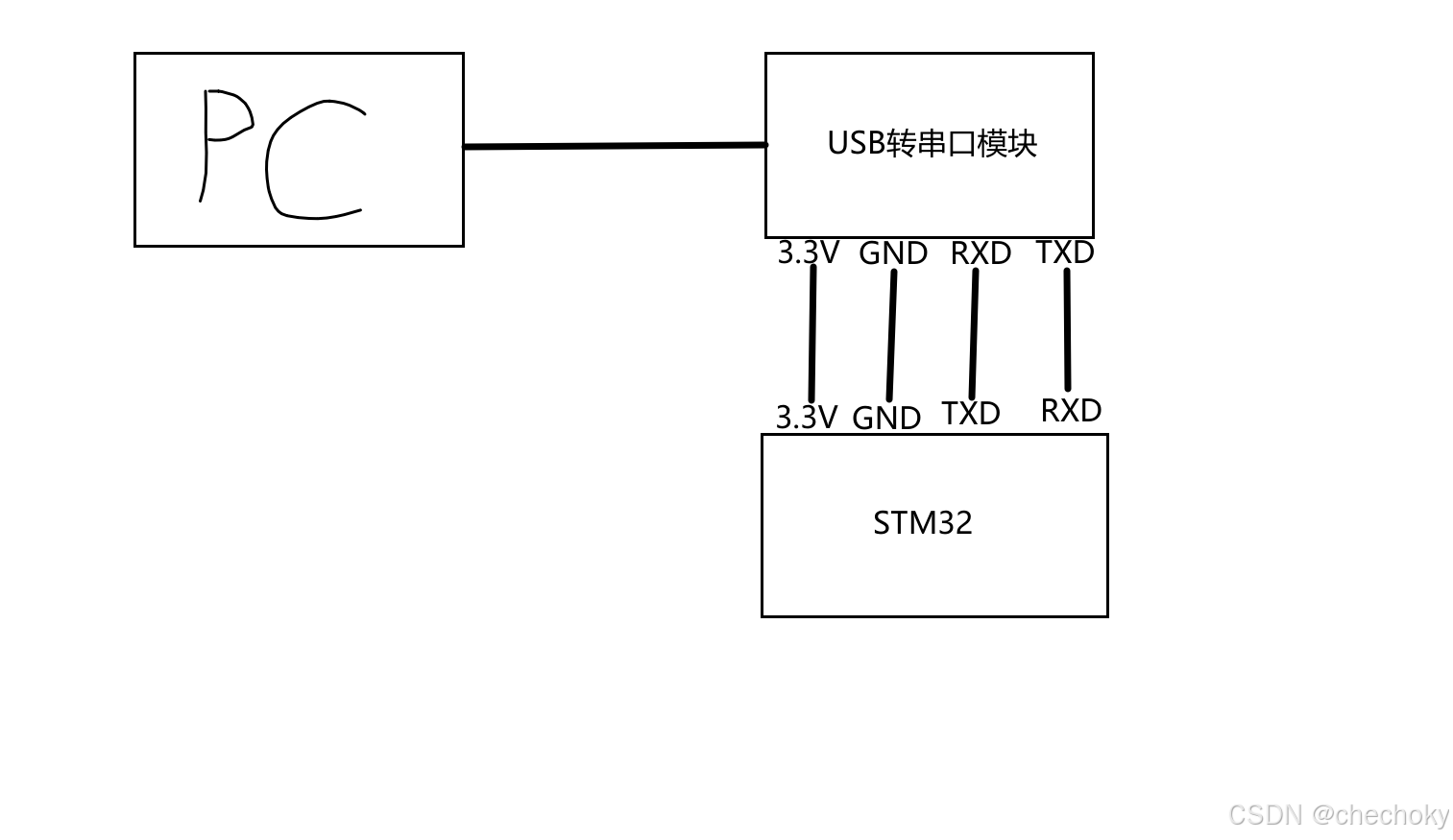

衔接上文，基于上文的已有代码，现将使用stm32的两个特定gpio引脚作为TXD,RXD与电脑进行通信，简略的接线图如下

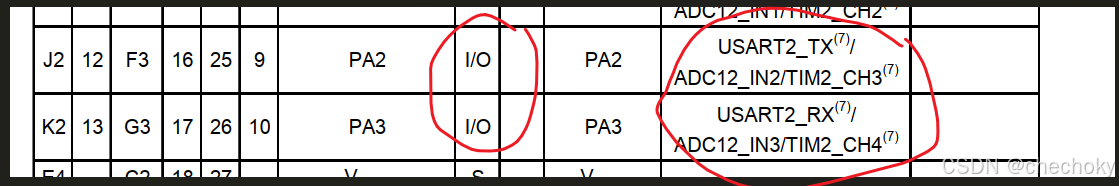

不过在这之前我们首先要查看手册看看要选择哪个GPIO作为RXD,我选择的是PA2，如图，PA2默认主功能是作为普通IO口，所以我们要在软件里启用这两个IO口的复用功能才能作为串口通信线使用，而这两根线只能USART2使用。

串口GPIO配置

void UART_Init(void)
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);//使能GPIO时钟
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART2,ENABLE);//使能USART2时钟
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;//启用复用功能
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	USART_InitTypeDef USART_InitStructure;
	USART_InitStructure.USART_BaudRate
