Arduino IDE 读写SD报错：Failed to mount SD Card! 的解决方案

2301_80715127

于 2025-03-08 13:21:32 发布

阅读量763

点赞数 16

文章标签： ide

本文链接：https://blog.youkuaiyun.com/2301_80715127/article/details/146113245

版权

一、项目场景：

在Arduino IDE编译环境下，想使用ESP32单片机实现录制音频的功能。硬件方面：外接microSD SPI接口模块，使用microSD卡模块存储音频（wav格式），以及外接INMP441录音模块用以输入音频数据

二、问题描述

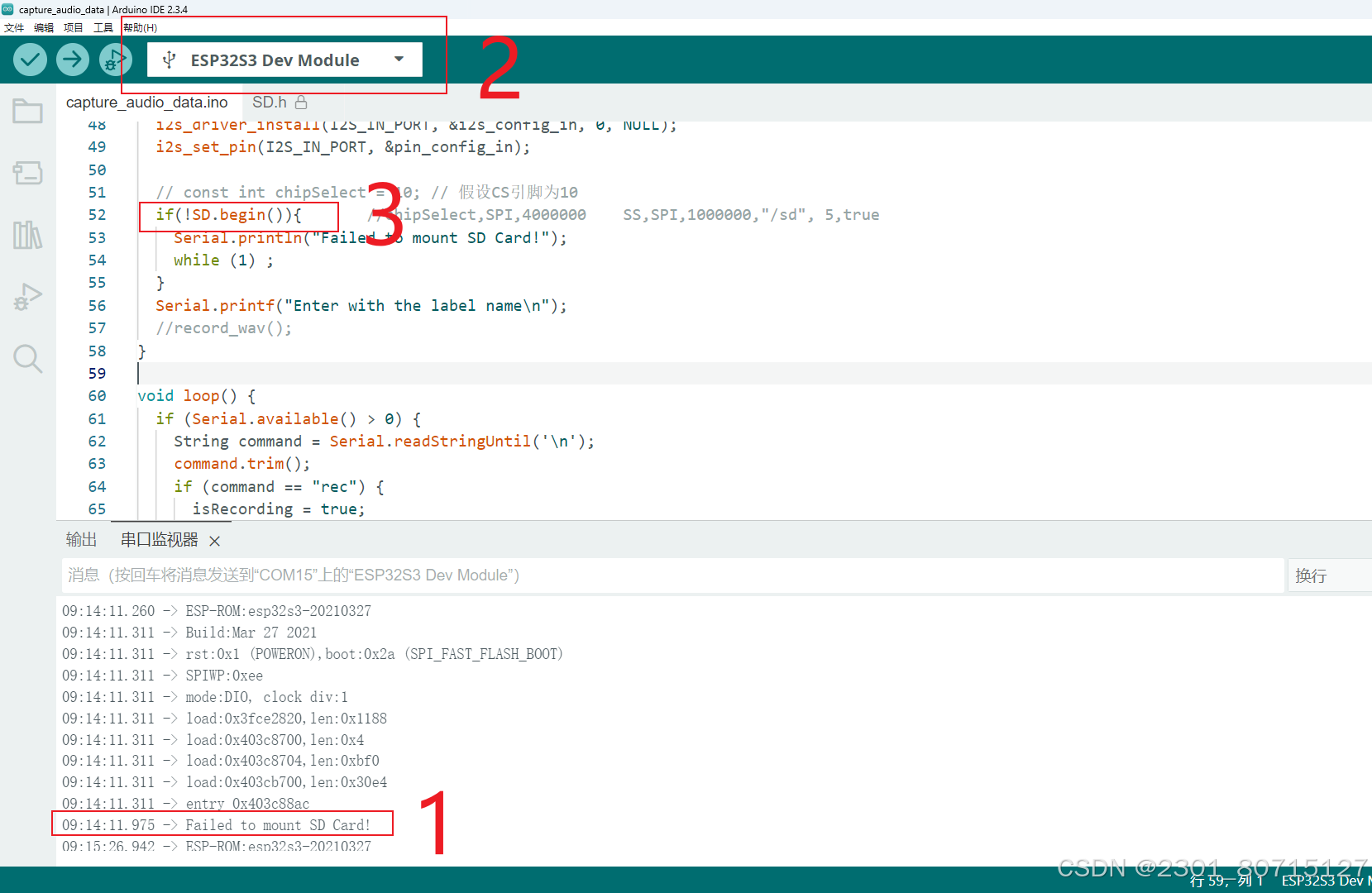

如下图1处所示，在硬件连接无误后，编译上传后出现Failed to mount SD Card!

在这里插入图片描述

三、原因分析：

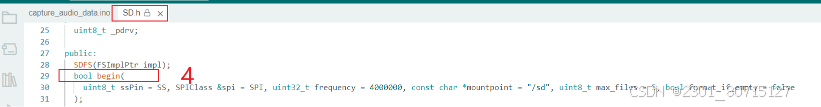

查询到对应函数SD.begin()，如上图3处。右键函数跳转到定义，如下图4处，这是个bool（布尔）函数，函数返回一个布尔值，表示初始化是否成功。true：初始化成功。false：初始化失败。
该函数中共有6个变量
1、uint8_t ssPin = SS
作用：指定SD卡的片选引脚（Slave Select Pin）
2、SPIClass &spi = SPI
作用：指定使用的SPI总线
3、uint32_t frequency = 4000000
作用：设置SPI通信的频率（时钟速度）
4、const char *mountpoint = “/sd”
作用：指定SD卡在文件系统中的挂载点（Mount Point）
5、uint8_t max_files = 5
作用：设置同时打开的最大文件数
6、bool format_if_empty = false
作用：指定如果SD卡为空（未格式化），是否自动格式化
当任意变量初始化失败，函数都会返回false，从而导致Failed to mount SD Card!

在这里插入图片描述

四、解决方案：

SD.begin() 函数用于初始化SD卡模块，如果初始化失败，可能由多种原因导致。以下是一些常见的原因及其解决方法：
1. 硬件连接问题
1.1 片选引脚（SS）未正确连接
原因：SD卡的片选引脚（SS）未连接到正确的GPIO引脚，或者连接不稳定。
解决方法：
检查硬件连接，确保片选引脚与代码中指定的引脚一致。
如果使用默认的SD.begin()，确保连接到默认的SS引脚（通常是引脚10）。

1.2 SPI引脚未正确连接
原因：SD卡模块的SPI引脚（MOSI、MISO、SCK）未正确连接到微控制器的SPI引脚。
解决方法：
检查MOSI、MISO、SCK引脚是否连接到正确的SPI引脚。
确保连接稳定，没有虚焊或接触不良。

1.3 电源问题
原因：SD卡模块的电源电压不足或不稳定，有的microSD SPI接口模块需要接5v才能使用。
解决方法：
确保SD卡模块的电源电压符合要求（通常为3.3V或5V），ESP32的5V引脚需要将电路板上的IN-OUT引脚短接（焊锡焊到一起）后，才能输出5v电压，否则输出3v。使用稳定的电源，避免电压波动。

2. SD卡问题
2.1 SD卡未格式化或文件系统不支持
原因：SD卡未格式化，或者文件系统不被支持（如exFAT）。
解决方法：
将SD卡格式化为FAT16或FAT32文件系统，通过读卡器将SD卡插入电脑，在SD卡盘右键格式化。
或者在SD.begin()中设置format_if_empty = true，自动格式化空卡。

2.2 SD卡损坏
原因：SD卡物理损坏或存储单元损坏。
解决方法：
尝试更换一张SD卡。我最初使用的是128Mb的microSD，读取失败，后更换了一张512Mb的microSD，读写成功
使用读卡器检查SD卡是否能在电脑上正常读写。

2.3 SD卡容量过大
原因：某些SD卡库不支持大容量SD卡（如超过32GB）。
解决方法：
使用容量较小的SD卡（如16GB或32GB）。
确保SD卡库支持大容量SD卡。

3. 软件配置问题
3.1 SPI频率设置过高
原因：SPI频率设置过高，导致通信不稳定。
解决方法：
降低SPI频率，例如将SD.begin()的频率参数设置为1000000（1 MHz）。
逐步增加频率，测试稳定性。

3.2 文件系统挂载点冲突
原因：挂载点（Mount Point）与其他设备冲突。
解决方法：
修改挂载点，例如将"/sd"改为"/sdcard"。

3.3 库版本不兼容
原因：使用的SD卡库版本与硬件或开发环境不兼容。
解决方法：
更新SD卡库到最新版本。
确保库与开发板兼容（如ESP32、Arduino等），这点非常关键，最初我使用的4D Systems gen4-ESP32 16MB Modules (ESP32-S3R8n16），这是我把单片机接到电脑后，它自动跳转的，但是SD.h这个库可能不能识别这个型号从而导致SPI引脚配置错误，造成无法识别SD卡。后来我将其更为ESP32S3 Dev Module，如上图2处，SD卡识别成功

4. 其他问题
4.1 开发板SPI引脚冲突
原因：某些开发板（如ESP32）的SPI引脚与其他功能冲突。
解决方法：
检查开发板的引脚定义，确保SPI引脚未被其他功能占用。
使用自定义SPI引脚，使用define重新定义，若不定义系统库根据选择的开发板型号来默认配置
4.2 代码逻辑错误
原因：代码中未正确调用SD.begin()，或在初始化前进行了其他操作。
解决方法：
确保SD.begin()在setup()函数中正确调用。
避免在初始化前访问SD卡。
