红苹果分布式统一显控系统

红苹果分布式系统基于互联网协议的音视频分布式应用技术，构建集音视频管理、音视频编解码、矩阵控制、大屏拼接、KVM坐席协作等应用为一体的分布式统一显控管理解决方案，实现各类信息集中管理，统一呈现。系统由分布式显示输出端、分布式桌面输入端、分布式席位输出端、管理平台等组成。系统通过IP网络实现跨区域、跨部门、跨网络、跨系统的各种视音频信息的安全连接、融合分享、远程控制、显示管理等功能。

系统管理平台的可视化触控软件根据任务需要灵活快捷上屏显示和可视化调度，实现各类信息资源的集中管理，统一呈现。有效解决值班席位电脑数量多、业务软件跨网操作难、报警预案联动效果差、可视化指挥调度缺等问题。

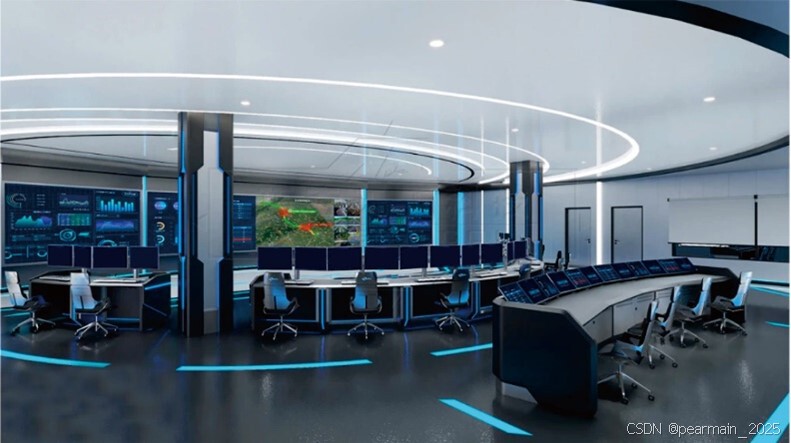

红苹果分布式系统采用国产嵌入式ARM处理器和Linux系统，系统整体安全自主可控，可广泛应用于指挥中心、数据中心、监控中心、调度中心、应急中心、会议中心、超级工厂等场所。

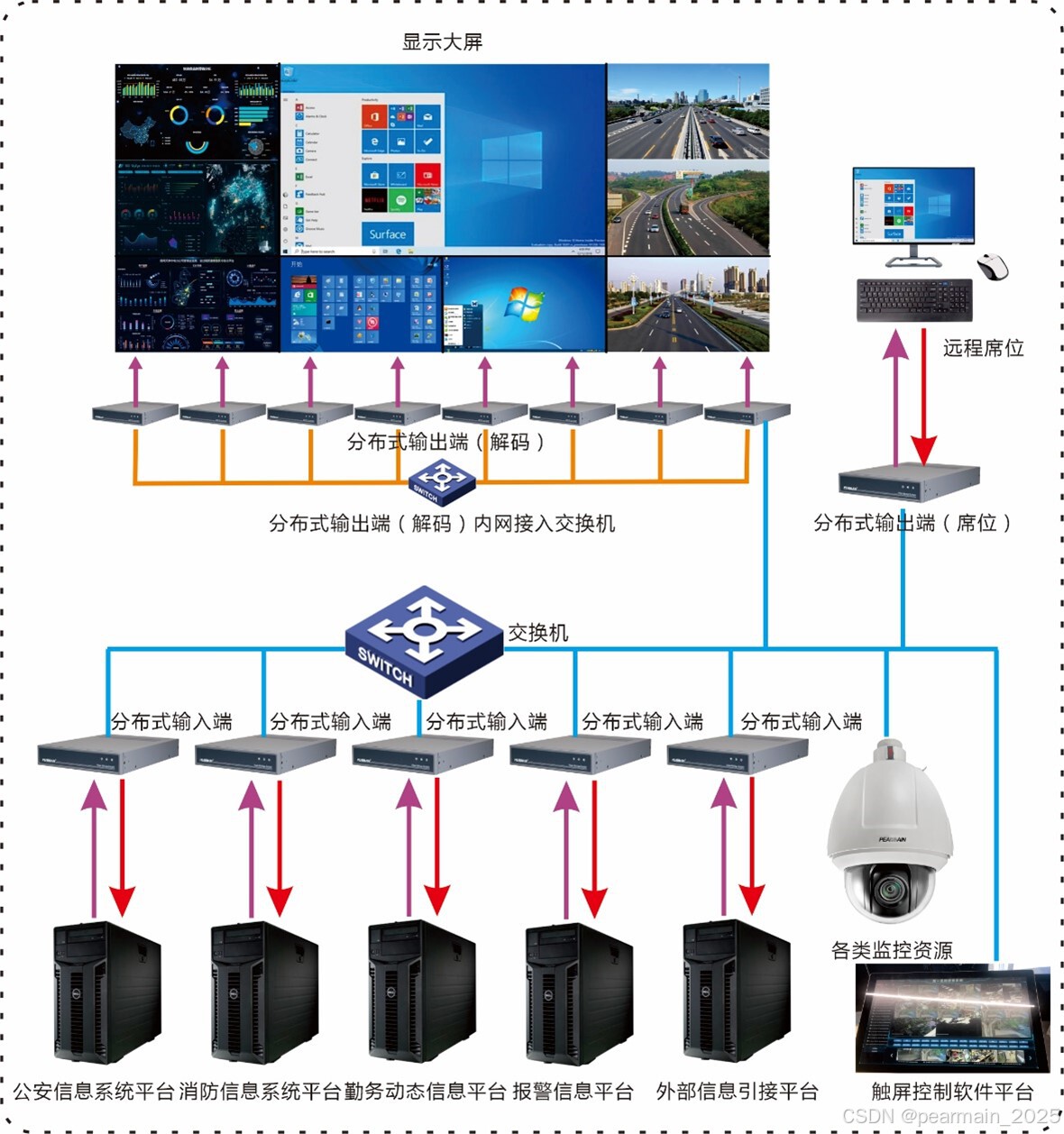

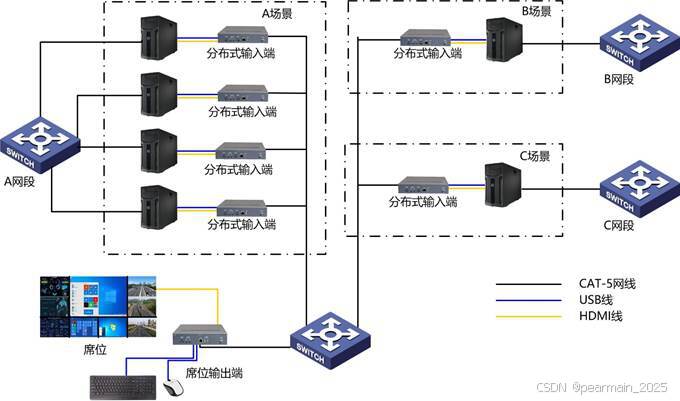

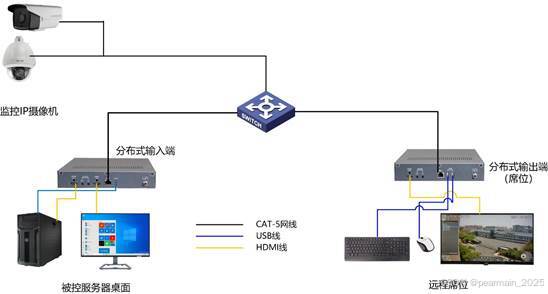

分布式拓扑图

产品优势

纯硬件平台

采用纯硬件，嵌入式设计方案，组成以网络IP编解码技术、多媒体处理技术、分布式云技术为核心，实现大规模、跨区域、跨部门的音视频信号的安全连接、融合分享、远程控制等功能；构建集音视频管控、大屏控制、KVM远程桌面管理为一体的综合音视频管理平台。

去中心化

采用IP网络化分布式架构，无需配置服务器，采用H.265高性能视频压缩算法，具备带宽占用低，传输延时小，图像清晰度高等特点；由普通千兆交换机通过双绞线组成系统主干链路，标准化构建，网络延伸到哪里，系统就可搭建到哪里，便于快速部署、扩充，各个节点独立工作，一旦出现问题通常是单点故障，不至影响全系统，系统的稳定性极高。

超低延时

信号源由编码节点编码，经过交换机，由解码节点解码输出，整体平均延时80ms~90ms；多屏之间平均延时差≤1ms。

超强接入

具备超强的接入能力，支持ONVIF协议，RTSP标准流媒体协议，私有协议，GB/T28181等协议接入；支持组播、单播；支持H.265、 H.264、MPEG4标准编码格式；系统可安全接入各类内网、外网的视频监控信号，实现各类信息资源的集中管理，统一呈现。系统有效解决值班席位电脑数量多、业务软件跨网操作难、报警预案联动效果差、可视化指挥调度缺等问题。

多点触控

采用“多点触控”技术应用，除了视频信号进行常规切换、拼接 上墙等操作外，还可通过触控显示终端，对信号源进行操作，如打 开文件、浏览图片、播放视频、软件安装及文档复制、粘贴、删除、 批注功能，真正实现“所见即所控”。

灵活部署

具备输入编码节点、输出坐席节点、输出解码节点三种类型设备，以IP网络基础，节点为载体，可实现无限扩展升级，实现大规模系统的快速部署。

人机分离

所有服务器集中在机房统一管理，采用人机分离模式，物理隔离，操作员只需通过坐席端进行业务操作，即提高了信息数据的安全级别，又营造了便捷舒适的工作环境；

4K超高清

支持4K超清视频编解码，并且向下兼容多种分辨率，实现低码率高质量图像，有效解决了高码率视频在多路并行时画面卡死、撕裂不同步等问题，并且向下兼容多种分辨率。

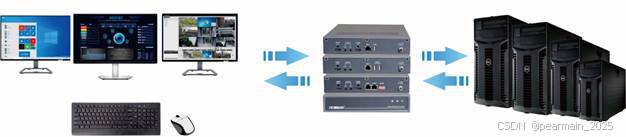

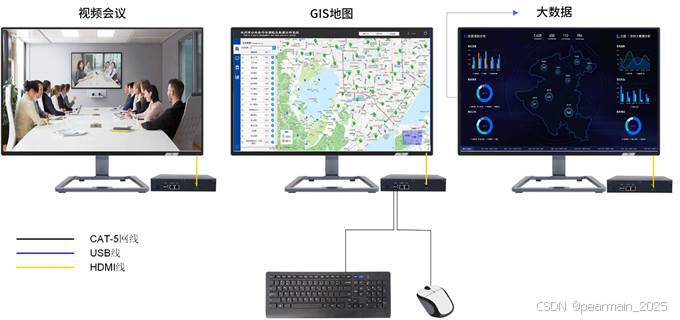

远程KVM

支持一人多机，一机多屏，坐席人员可管理操作多台显示屏，通过一套键盘、鼠标进行灵活自主操作，实现远程KVM操作。

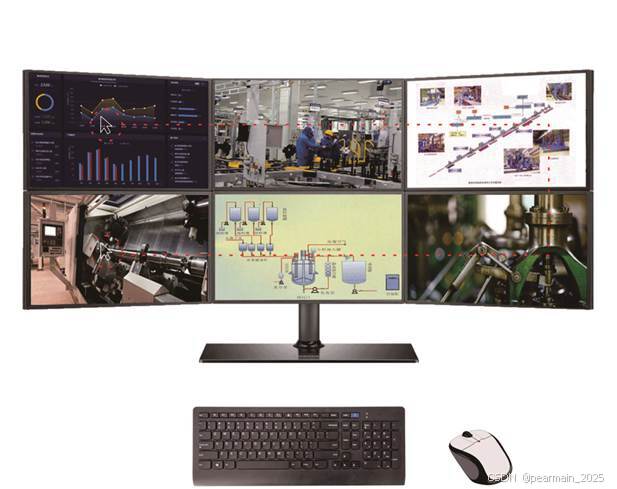

鼠标跨屏

支持鼠标跨屏功能，坐席鼠标可在多台显示器之间滑动进行多机管理，鼠标滑屏平顺，无拖尾。

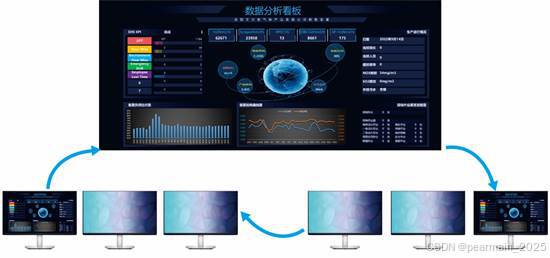

信号推送

具备一键图像推拉屏功能，只需通过热键、鼠标、就将指定信号推送至其他坐席或大屏进行显示，也可将大屏的图像直接抓取到本地坐席上进行观看。

分屏显示

支持单坐席端多画面分割控制主机端，通过一套坐席套件对多台电脑主机进行操作 并可画面分屏控制，将多路信号显示在同一个显示器，并有多种窗口布局模式。

大屏拼接，开窗漫游

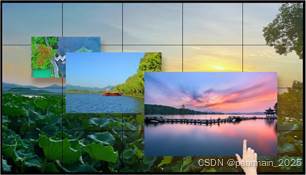

无需拼接器，即可实现任意可视化拼接，采用顶尖的图像是处理芯片，实现4k超高 清图像拼接、漫游、开窗、叠加、缩放等功能，自定义窗口显示模式

信息交互，多方协作

支持音视频以及控制信号传输，可接入不同网段、不同操作系统、不同分辨率、不同接口类型的设备，实现了跨网段、跨部门、跨区域的各种资源数据信号的融合分享，所有不同区域的视频信号都转换为IP信号，汇聚到同一个局域网之内随意调取，实现相互传输相互获取。

不同网络、不同部门的信息实现融合

系统通过桌面输入端接入不同系统的信息进入系统，包含不同的操作系统，不同的软件平台实现连接融合

系统通过Onvif接入IP摄像机用于视频监控，在任何输出端都可以分享显示视频监控的摄像机图像

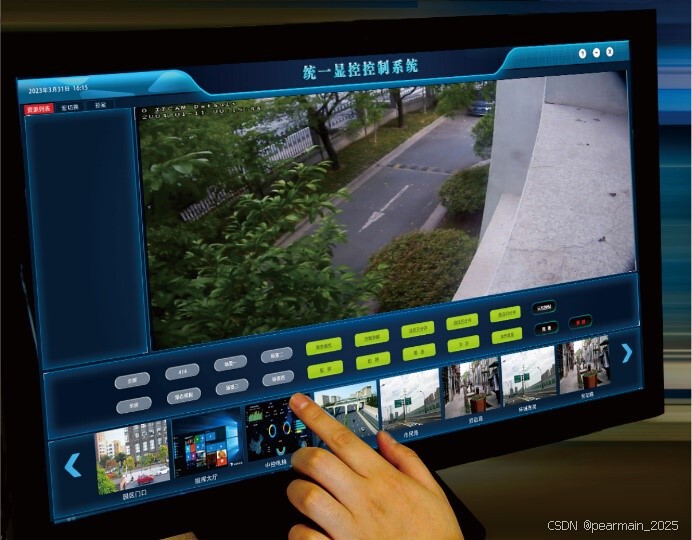

可视化，实时控制

采用全面可视化的交互方式，对系统所有信号源进行实时预监，对大屏显示画面进 行实时预览。预览及预监画面无延时、无卡顿，真正实现信号源与显示终端的信号 同步，系统支持笔记本，电脑，IPAD，触摸平板等多种可视化控制方式。

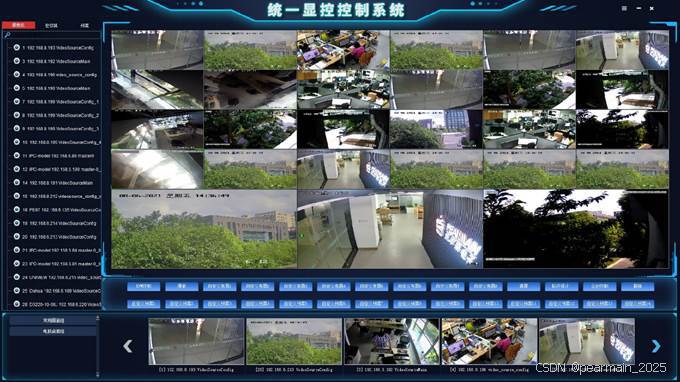

IPC上屏

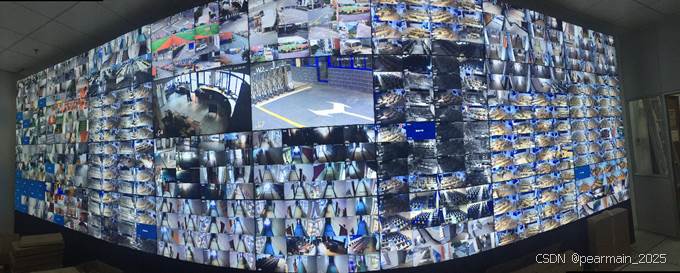

支持海量安防摄像头信号的接入，IPC解码上屏，上千信号轻松预览监看。对于接入 的信号，支持预设热键摄推送信号上屏，实现信号在大屏或显示端轮询显示。

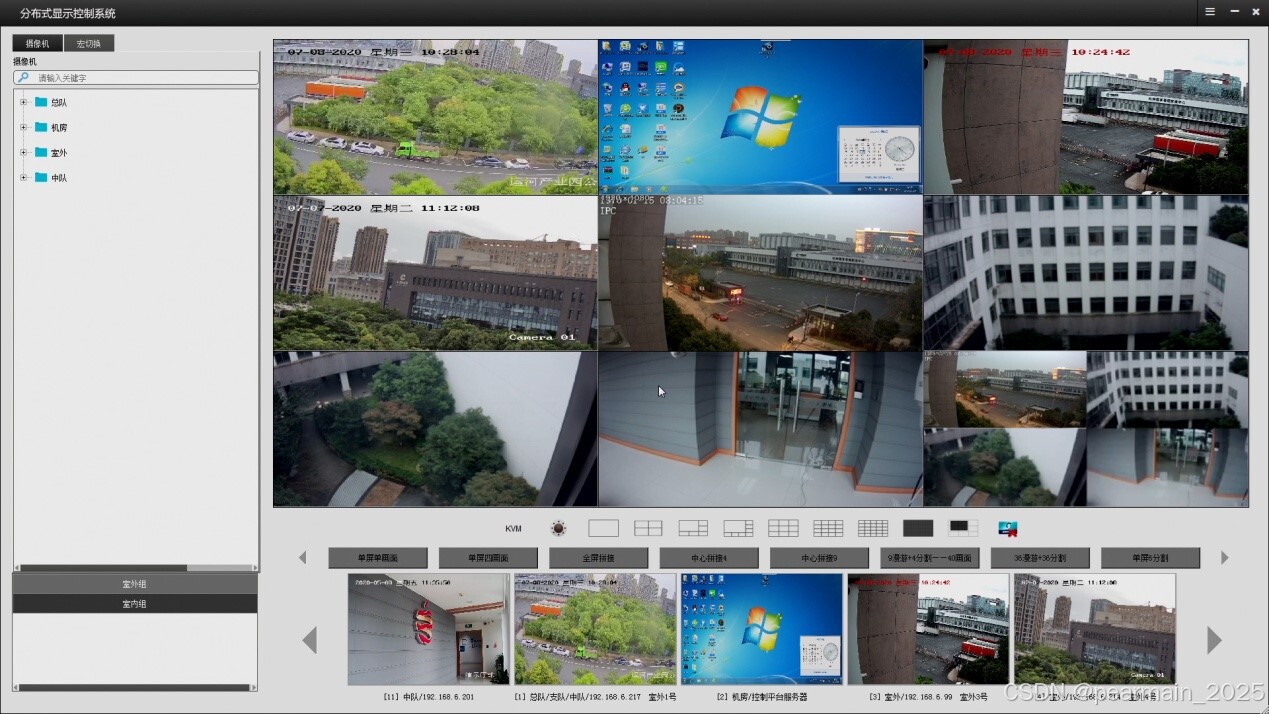

可视化的视频显示管理

系统各个桌面及摄像机信息都可以通过可视化视频显示控制软件进行对系统大屏进行管理。

功能参数

1、编解码显示能力

●支持3840x2160@60Hz、3840x2160@30Hz、1920x1080@60Hz、1920x1080@30Hz、1280x720@60Hz、1280x720@50 Hz. 1680x1050@60Hz、1440x900@60Hz、1366x768@60Hz、1280x1024@60Hz、1024x768@60Hz、1280x800@60Hz视频编码；

●支持双码流编码输出；

●支持编码帧率调整，1fps-60fps可设；

●支持编码码率调整，1kbps-40Mbps可设；

●支持HDMI高清视频解码输出（兼容DVI-D信号格式），自适应多种显示分辨率，可手动自定义输出分辨率，分辨率支持：3840X2160@60Hz、3840x2160@30Hz、1920x1080@60Hz、1920x1080@30Hz、1280x720@60Hz、1280x720@50 Hz. 1680x1050@60Hz、1440x900@60Hz、1366x768@60Hz、1280x1024@60Hz、1024x768@60Hz、1280 x800@60Hz；

●支持1路输出同时多路视频解码能力，可实现2路1200W或4路800W(3840x2160)或5路600W(3072x2048)或5路500W（2592x2048）或10路300W（2048x1536）或16路200W(1920x1080)或32路100W（1280x720）720P或64路40W（704x576）同时解码；

●支持内部流媒体转发功能；

●支持视频平滑播放技术；

●支持多个网络端口聚合，视频流负载均衡功能；支持多网口网络链路热备，实现网络视频智能迁移功能；支持码流自适应连接，根据显示窗口尺寸自动连接最佳分辨率的码流；

●支持H.265、 H.264、MPEG4标准编码格式解码；

●支持音频输入、输出，可实现监听、广播、对讲等需求，支持G.722、G.711A、G.726、G.711U、AAC音频格式的解码；

2、多元化屏幕显示呈现

●支持大屏拼接，支持最少2个显示屏幕，最多128个显示屏幕任意拼接显示；

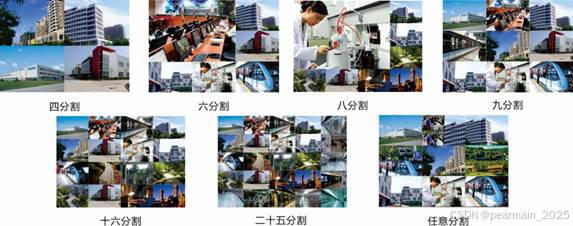

●支持屏幕分割开窗，单个屏幕1、4、6、8、9、16、25、64个高清视频分割开窗显示；

●支持视频在拼接屏上任意漫游显示，可以显示在任意一块或者多块大屏上，视频画面在拼接大屏上拖动显示没有区域范围边界限制；

●支持视频叠加，画面上方叠加显示另一窗口画面，即所谓画中画功能，布局方式更加灵活自由；

●支持窗口视频自由缩放，每个窗口的视频大小可以任意进行缩放，通过视频处理算法保证显示图像质量不受损失。

●支持自定义标题字幕在屏幕上滚动显示；

3、丰富的矩阵管理功能

●支持收到操作切换，视频轮巡切换显示，支持巡视切换、成组切换、分割切换等多种切换模式；

●支持云台/镜头控制功能、可控制云台/镜头的8个方向旋转，光圈、变焦、速度调节、预制位设置及调用；

●支持预案保存和预案调用功能，操作员根据工作习惯将常用工作模式保存为预案，在需要时一键调用；

●支持OSD功能，可叠加标题、系统信息、告警、音频等信息，位置、颜色、大小、字体可配置；

●支持视频丢失报警功能；

●支持报警输入输出及报警联动功能；

4、产品参数

分布式输入端

产品名称	分布式输入端
产品型号	PM50-T
产品外观
功能参数	嵌入式国产 ARM 处理器，嵌入式 Linux 系统，分布式架构，可任意扩展节点数量，无风扇静音设计，满足7*24小时稳定不间断运行；支持标准机柜独立安装；
	支持ONVIF、RTSP协议、私有协议等接入方式，支持组播、单播；
	支持1路HDMI高清信号； 支持1路HDMI高清信号本地环通输出
	支持音频输入、输出功能；支持 HDMI 内嵌音频；支持G.711A、G.711U、AAC等音频格式；
	支持3840x2160@30Hz、1920x1080@60Hz、1920x1080@30Hz、1280x720@60Hz、1280x720@50 Hz. 1680x1050@60Hz、1440x900@60Hz、1366x768@60Hz、1280x1024@60Hz、1024x768@60Hz、1280x800@60Hz视频编码；
	支持H.265、H.264编码格式，支持双码流编码输出；
	支持自动跟随输入分辨率；
	支持1路100/1000Mbps自适应RJ45接口；
	支持1路标准 USB2.0 接口，支持本地USB共享至远端，实现USB远程共享和远程KVM功能；
	工作温度：-20℃ - +60℃ 工业级；
	功耗≦ 10W；

分布式输出端

产品名称	分布式输出端
产品型号	PM50-M
产品外观
功能参数	嵌入式国产 ARM 处理器，嵌入式 Linux 系统，分布式架构，可任意扩展节点数量，无风扇静音设计，满足7*24小时稳定不间断运行；支持标准机柜独立安装；
	支持ONVIF协议，RTSP标准流媒体协议，私有协议接入；支持组播、单播；
	支持多个输出显示屏幕任意拼接显示；
	支持视频开窗，视频窗口任意大小调节；
	支持视频漫游，视频位置任意显示及移动；
	支持在任一输出显示画面上叠加显示多个不同视频输入信号的显示窗口功能；
	支持视频轮巡显示，支持巡视切换、成组切换、分割切换等多种切换模式；
	支持云台/镜头控制功能、可控制云台/镜头的8个方向旋转，光圈、变焦、速度调节、预制位设置及调用；
	支持画面分割功能，支持单个屏幕1、4、6、8、9、16、25、64个高清视频分割开窗显示；
	支持H.265、 H.264编码格式解码；
	支持分布式架构，无需额外配置管理服务器；
	支持远程配置、数据备份、数据恢复功能；
	支持远程升级、远程重启功能；
	支持数据自动同步、版本自动同步功能；
	支持网络视频流负载均衡功能；
	支持多网口网络链路热备，实现网络视频智能迁移功能；
	支持视频平滑播放技术，可有效规避网络传输所造成的播放卡顿问题；
	支持内部流媒体转发功能；
	支持码流自适应连接，根据显示窗口尺寸自动连接最佳分辨率的码流；
	支持配置数据下载备份和上传功能；
	支持2路HDMI高清视频解码输出（兼容DVI-D信号格式），自适应多种显示分辨率，可手动自定义输出分辨率，分辨率支持：3840X2160@60Hz、3840x2160@30Hz、1920x1080@60Hz、1920x1080@30Hz、1280x720@60Hz、1280x720@50 Hz. 1680x1050@60Hz、1440x900@60Hz、1366x768@60Hz、1280x1024@60Hz、1024x768@60Hz、1280 x800@60Hz；
	支持1路输出同时多路视频解码能力，可实现2路1200W或4路800W(3840x2160)或5路600W(3072x2048)或5路500W（2592x2048）或10路300W（2048x1536）或16路200W(1920x1080)或32路100W（1280x720）720P或64路40W（704x576）同时解码；
	支持预案保存和预案调用功能，操作员根据工作习惯将常用工作模式保存为预案，在需要时一键调用；
	支持报警输入输出及报警联动功能；
	支持视频丢失报警功能；
	支持自定义标题字幕在屏幕上滚动显示；
	支持音频输入、输出，可实现监听、广播、对讲等需求；
	支持OSD功能，可叠加标题、系统信息、告警、音频等信息，位置、颜色、大小、字体可配置；
	支持故障快恢复功能，无需修改配置可更换故障设备；
	支持1路100/1000Mbps自适应RJ45接口；
	支持1路内部专属云联网接口；
	支持2 路标准 USB2.0 接口;
	支持网络键盘、客户端、PAD对系统控制；
	支持多用户权限管理功能；
	支持定制开发、对接任意数字设备连接；
	工作温度：-20℃ - +60℃ 工业级；
	功耗≦ 10W；

分布式输出端

产品名称	分布式输出端
产品型号	PM50-R
产品外观
功能参数	嵌入式国产ARM处理器，嵌入式 Linux 系统，7*24小时稳定不间断运行；
	支持远程桌面管理控制，坐席鼠标在多台显示器之间滑动进行多机管理；
	支持推送信号至其他坐席或者大屏， 实现坐席协作功能；
	支持预案保存和预案调用功能，操作员根据工作习惯将常用工作模式保存为预案，在需要时一键调用；
	支持KVM和视频监控融合控制，支持支持云台/镜头控制功能、可控制云台/镜头的8个方向旋转，光圈、变焦、速度调节；
	支持视频丢失报警功能；
	支持B/S架构浏览器访问，通过WEB登录配置管理；
	支持ONVIF协议，RTSP标准流媒体协议，私有协议等接入；支持组播、单播；
	支持屏幕1、4、9、16画面分割开窗显示；
	支持H.265、 H.264、MPEG4标准编码格式解码；
	支持1路HDMI高清视频解码输出（兼容DVI-D信号格式），自适应多种显示分辨率，可手动自定义输出分辨率，分辨率支持：3840X2160@60Hz、3840x2160@30Hz、1920x1080@60Hz、1920x1080@30Hz、1280x720@60Hz、1280x720@50 Hz. 1680x1050@60Hz、1440x900@60Hz、1366x768@60Hz、1280x1024@60Hz、1024x768@60Hz、1280 x800@60Hz；
	支持1路输出同时多路视频解码能力，可实现2路1200W或4路800W(3840x2160)或5路600W(3072x2048)或5路500W（2592x2048）或10路300W（2048x1536）或16路200W(1920x1080)或32路100W（1280x720）720P或64路40W（704x576）同时解码；
	支持分布式架构；
	支持远程配置、数据备份、数据恢复功能；
	支持远程升级、远程重启功能；
	支持数据自动同步、版本自动同步功能；
	支持配置数据下载备份和上传功能；
	支持故障快恢复功能，无需修改配置可更换故障设备；
	支持音频输出；
	支持OSD功能，可叠加标题、系统信息、告警、音频等信息，位置、颜色、大小、字体可配置；
	支持1路100/1000Mbps自适应RJ45接口；
	支持2 路标准 USB2.0 接口;
	支持多用户权限管理功能；
	支持定制开发、对接任意数字设备连接；
	工作温度：-20℃ - +60℃ 工业级；
	功耗≦ 10W；

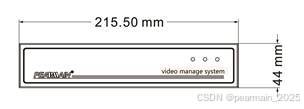

外观尺寸图（PM50-T/M/R外观尺寸相同）：

分布式系统管理软件

产品名称	分布式系统管理软件
产品型号	PM5064-V
功能参数	提供支持RTSP协议、ONVIF协议设备、海康、宇视、大华等国内主流厂商监控视频接入，提供哨位集成箱、哨位门禁、智能枪柜、警戒雷达等设备集成监控视频模块的接入，提供各类计算机主机视频画面的接入；
	提供对各种视频信号源进行树状分组管理，能够对不同输入信号源类型分类、命名，支持关键词检索功能以便快速查找到想要的信号源；
	提供对摄像机视频、计算机视频进行预览显示，支持摄像机云台控制；
	提供实时查看拼接大屏回显视频画面，软件画面与拼接屏画面完全同步；
	提供在拼接大屏上设置视频轮询模式，支持在屏幕指定区域内循环显示，软件上可设置需要轮询的监控信号、重要计算机信号等，以及设置相应的轮询时间，直接调用；
	提供在信号源上添加固定字幕（如计算机名称、摄像机名称等）；支持在拼接大屏固定显示区域，增加固定字幕标语；
	提供通过直观拖拽方式控制信号切换、开窗、叠加、漫游、大小调整、全屏、关闭等功能，支持对整个拼接屏任意自定义拆分布局，方便快速实现用户所想要的画面布局；操作界面虚拟显示墙和物理显示终端的显示完全同步，窗口移动轨迹完全一致，所见即所得；
	提供对大屏进行预先分割布局，生成相应模式， 支持全屏、212模式，414模式、 2分屏、 8分屏等多种常用的大屏布局模式， 可一键快捷调用布局模式；
	提供对大屏进行预先分割布局，设置所需显示的视频信号，生成相应预案。提供对多个常用显示预案一键快捷调用；提供预案设置轮询显示，可任意设定轮询显示时间；
	提供统一显控管理系统融合汇聚视频监控、外部信息等各类视频资源，对值班室拼接屏灵活控制；执勤信息系统综合管控武警执勤业务，汇聚接入各类型报警信息。统一显控管理系统自动接收执勤信息系统推送的哨位按键报警、 枪支离位报警、 AB 门异常报警、 警戒雷达报警、 电子哨兵报警等各类报警及其联动预案， 控制拼接大屏联动显示，实现对各类异常报警信息实时感知、自动推送、同步联动；
	提供将多种不同的业务系统进行统一整合， 统一管控调度，实现可视化一键快捷切换不同业务系统。
