RIP路径协议配置与应用

想做一个自己学习的有关的csdn账号，努力奋斗......会更新还有其他的学习知识^_^，为自己巩固一下所学知识，下次更新路由协议的配置与应用第二节。

我是一个萌新小白，有误地方请大家指正，谢谢^_^

---

文章目录

目录

前言

一、实验原理

二、实验步骤

1.构建网络拓扑

2.配置主机网络参数

3.配置路由的端口IP地址

4.为配置路由RIP

5.测试主机间连通性

6.使用debug命令

7.测试主机间连通性

总结

---

前言

这个实验主要的目

1. 掌握 RIP 的配置方法
2. 查看 RIP 路由的更新过程
3. 掌握测试 RIP 网络连通性的方法

实验内容       某小型公司网络拓扑很简单，用3太路由器实现3各区域子网的互 连。通过模拟简单的企业网络场景来描述 RIP 路由协议的基本配置。

---

一、实验原理

1. RIP（Routing Information Protocol，路由信息协议）是最早的距离向量路由协议，至今应用十分广泛。2.RIP 协议使用跳数（Hop Count）衡量网络间的距离，RIP协议允许路由的最大跳数为 15。因此，16 意味着目的网络不可达。可见，RIP 协议只适用域小型网络。
2. RIP 分为版本 1 和版本 2，后者兼容前者。RIP 协议要求网络每一台路由器都要维护从自身到每一个目的网络的路由信息。RIP 是一种局部信息协议，可能会出现无穷级数或路由环路问题。
3. RIP 的特征：

• 是距离向量路由协议。
• 使用条数作为距离度量值。
• 默认时路由更新周期为 30s。
• 支持触发更新。
• 度量值的最大跳数为 15 跳。
• 支持等价路径，默认 4 跳。
• 源端口和目的端口都使用 UDP520 端口进行操作。

二、实验步骤

1.构建网络拓扑

        拓扑结构设计：启动 eNSP，按照下图所示的网络拓扑结构放置和连接设备。启动所有设备。注意：路由器 AR22203 台，PC 机 3 台。 右键点击每台 PC，选择“启动”相应设备。也可以在工作区中用鼠标选定设备区域，单击工具栏的 批量启动该区域的设备。

2.配置主机网络参数

设备名称	接口	IP 地址	子网掩码	默认网关
PC1	Ethernet 0/0/1	192.168.1.31	255.255.255.0	192.168.1.254
PC2	Ethernet 0/0/1	192.168.2.31	255.255.255.0	192.168.2.254
PC3	Ethernet 0/0/1	192.168.3.31	255.255.255.0	192.168.3.254

        PC1分配IP地址为192.168.1.31，子网掩码为255.255.255.0，默认网关192.168.1.254。PC2分配IP地址为192.168.2.31，子网掩码为255.255.255.0，默认网关192.168.2.254。PC3分配IP地址为192.168.331，子网掩码为255.255.255.0，默认网关192.168.3.254。

3.配置路由的端口IP地址

设备名称	接口	IP 地址	子网掩码	默认网关
AR1	GE 0/0/0	192.168.4.1	255.255.255.0	--
	GE 0/0/1	192.168.6.1	255.255.255.0	--
	GE 0/0/2	192.168.1.254	255.255.255.0	--
AR2	GE 0/0/0	192.168.4.2	255.255.255.0	--
	GE 0/0/1	192.168.5.1	255.255.255.0	--
	GE 0/0/2	192.168.2.254	255.255.255.0	--
AR3	GE 0/0/0	192.168.6.2	255.255.255.0	--
	GE 0/0/1	192.168.5.2	255.255.255.0	--
	GE 0/0/2	192.168.3.254	255.255.255.0	--

        配置 AR1 的三个接口的 IP 地址,三个接口分别为 GE 0/0/0、GE 0/0/1、GE 0/0/2，他们的对应 IP 地址分别为 192.168.4.1、192.168.6.1、192.168.1.254，子网掩码都是 255.255.255.0，如下图所示配置配置 AR1。

        配置AR2的三个接口的IP地址,三个接口分别为GE 0/0/0、GE 0/0/1、GE 0/0/2，他们的对应IP地址分别为192.168.4.2、192.168.5.1、192.168.2.254，子网掩码都是255.255.255.0，如下图所示配置配置AR2。

        配置AR3的三个接口的IP地址,三个接口分别为GE 0/0/0、GE 0/0/1、GE 0/0/2，他们的对应IP地址分别为192.168.6.2、192.168.5.2、192.168.3.254，子网掩码都是255.255.255.0，如下图所示配置配置AR3。

4.为配置路由RIP

        1.配置 AR1 的 RIP

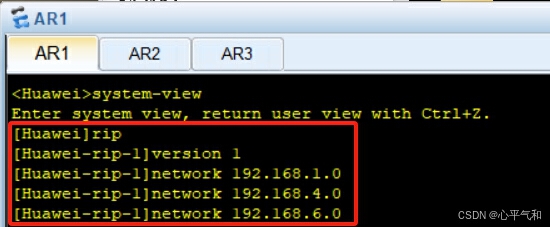

        配置 AR1的 RIP，配置 AR1 的 RIP，使用 rip 命令创建并开启协议进程，默认情况下进程号是 1.使用 network 命令激活参与 RIP 接口 192.168.1.0、192.168.4.0、192.168.6.0，如下图所示发送配置 AR1 的 RIP 的命令，使之能够发送和接受 RIP 通告。

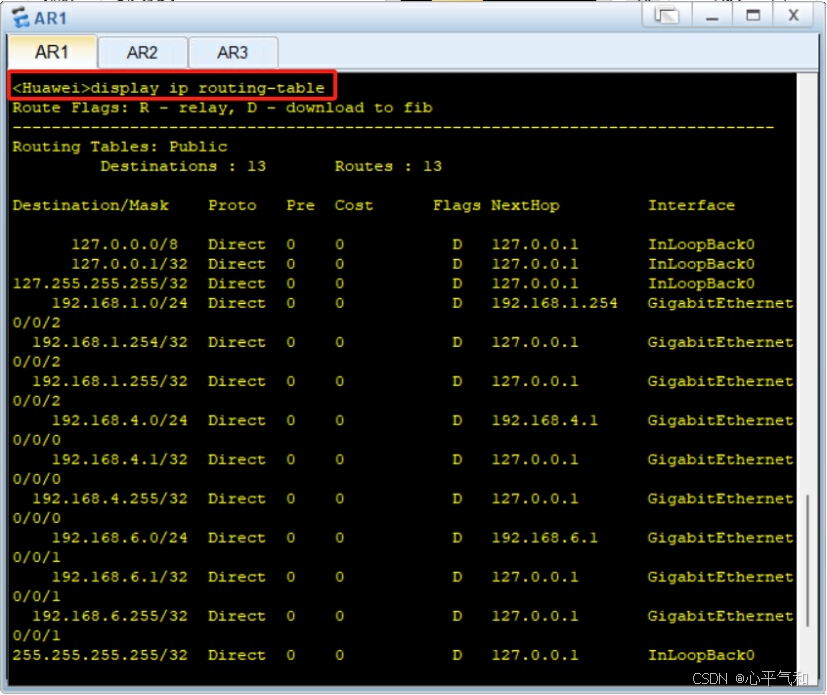

        发送 display ip routing-table 命令查看 AR1 的路由表，如图所示。

        路由器 AR1 已经通过 RIP 协议学习到了其他目的网段的路由条目。从 AR1 到目的网络 192.168.5.0/24 有两条路径，度量值是 1，即等价路径。

         2.配置 AR2 的 RIP

        配置 AR2 的 RIP，使用 rip 命令创建并开启协议进程，默认情况下进程号是 1.使用 network 命令激活参与 RIP 接口 192.168.2.0、192.168.4.0、192.168.5.0，如下图所示发送配置 AR1 的 RIP 的命令，使之能够发送和接受 RIP 通告。

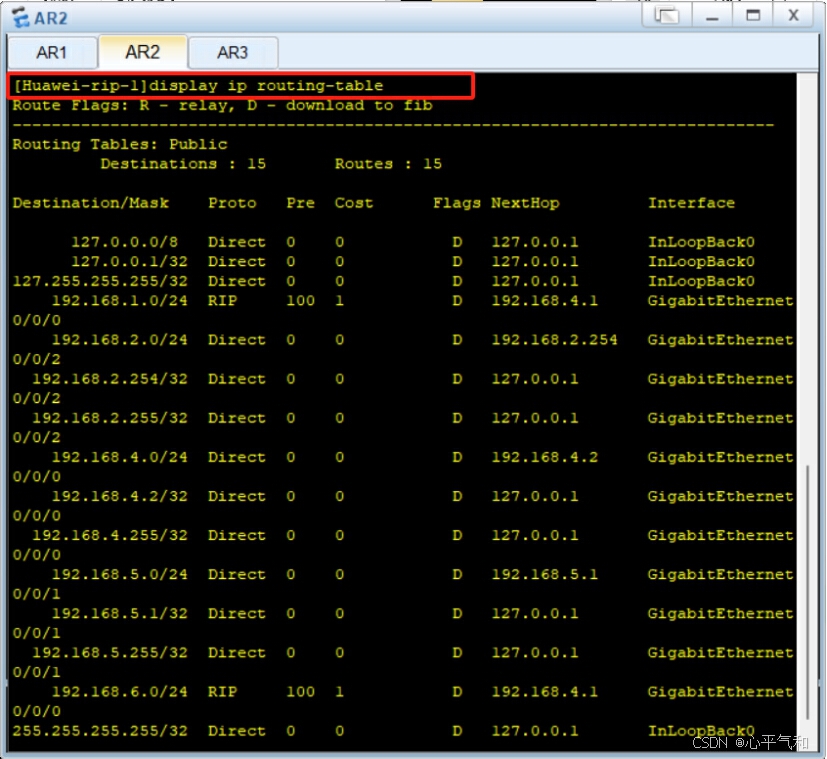

        发送 display ip routing-table 命令查看 AR2 的路由表，如图所示。

        路由器 AR2 已经通过 RIP 协议学习到了其他目的网段的路由条目。从 AR2 到目的网络 192.168.6.0/24 有两条路径，度量值是 1，即等价路径。

        2.配置 AR2 的 RIP

        配置 AR2 的 RIP，使用 rip 命令创建并开启协议进程，默认情况下进程号是1.使用network命令激活参与 RIP接口192.168.3.0、192.168.6.0、192.168.5.0，如下图所示发送配置AR3的RIP的命令，使之能够发送和接受RIP通告。

        发送 display ip routing-table 命令查看 AR3 的路由表，如图 4-6 所示。

        路由器 AR3 已经通过 RIP 协议学习到了其他目的网段的路由条目。从 AR3 到目的网络 192.168.4.0/24 有两条路径，度量值是 1，即等价路径。

5.测试主机间连通性

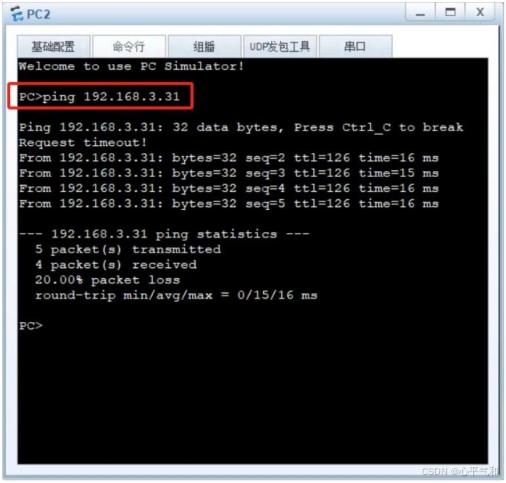

        输入ping 192.168.3.31命令，测试主机PC1与主机PC3的连通性，如图所示。 可以看出主机 PC1 与主机 PC3 能正常通信。 输入ping 192.168.3.31命令，测试主机PC2与主机PC3的连通性，如图所示。 可以看出主机 PC2 与主机 PC3 能正常通信。

6.使用debug命令

        （1）开启RIP调试功能，查看RIP的更新情况。

        使用 debug 命令开启 RIP 调试功能，查看 AR1 的 RIP 的更新情况，如图所示。

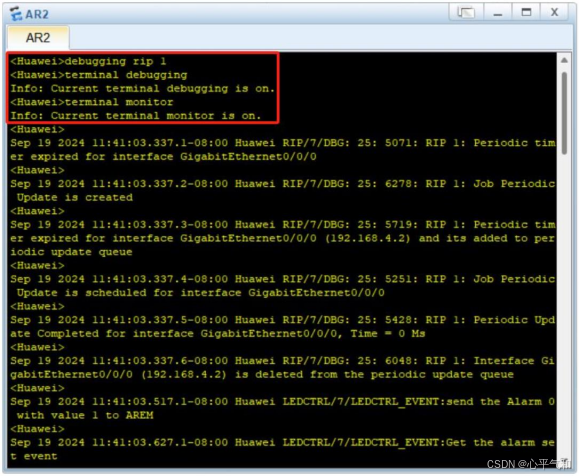

        使用 debug 命令开启 RIP 调试功能，查看 AR2 的 RIP 的更新情况，如图所示。

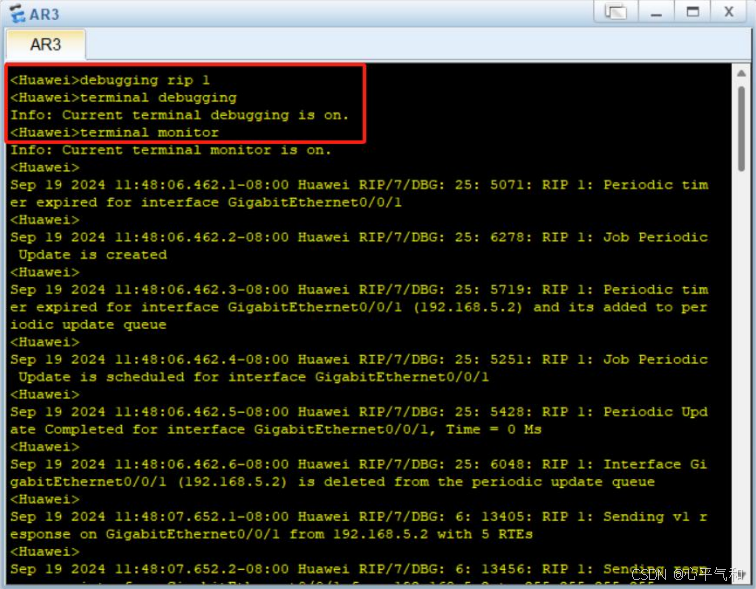

        使用 debug 命令开启 RIP 调试功能，查看 AR3 的 RIP 的更新情况，如图所示。

        可以观察到，R1 从连接 R2 ， R3 的接口 G0/0/1 和 G0/0/2 周期性的发送，接受 V1

的 Response 更新报文。

        （2）关闭debug

        使用 命令 undo debug all 关闭 RIP 调试功能，由于 AR1、AR2、AR3 三个路由器关闭命令一样只展示AR1 的举例，如图所示。

---

总结

        我们做实验的时候一定要确认接口，接口号一定要确认，可以和我的接口号不一样，但是一定要一直按自己的接口号来连接配置^-*

        名言时刻：‌心坚石也穿。一谚语*^*
