一、概述

二、keil如何生成.map文件

三、详解

1、Section Cross References:程序段交叉引用

2、Removing Unused input sections from the image:删除映像未使用的程序段

3、Image Symbol Table：映像符号表

4、Memory Map of the image：映像的内存映射

5、Image component sizes：映像组件大小

一、概述

开发过程中难免会遇到很多奇怪的bug，比如一个变量被赋值后，通过日志输出还是原来的数值，貌似没有改变，这很可能是被优化掉了。这个时候我们可以通过.map文件查看是否被优化掉，可以通过volatile来防止被优化。本章节将介绍如果生成.map文件，以及.map文件详解，最后会通过案例来实战.map的应用。

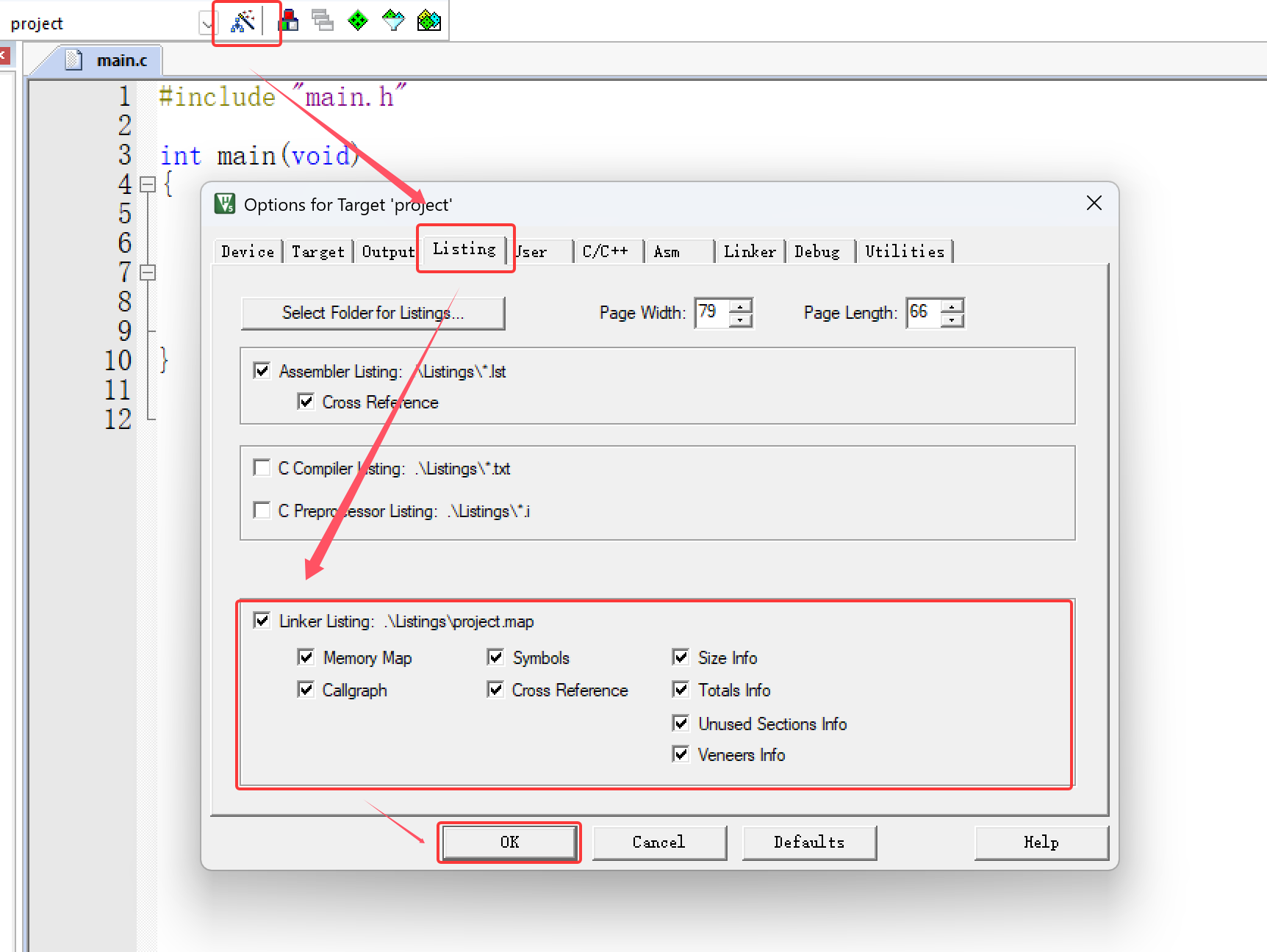

二、keil如何生成.map文件

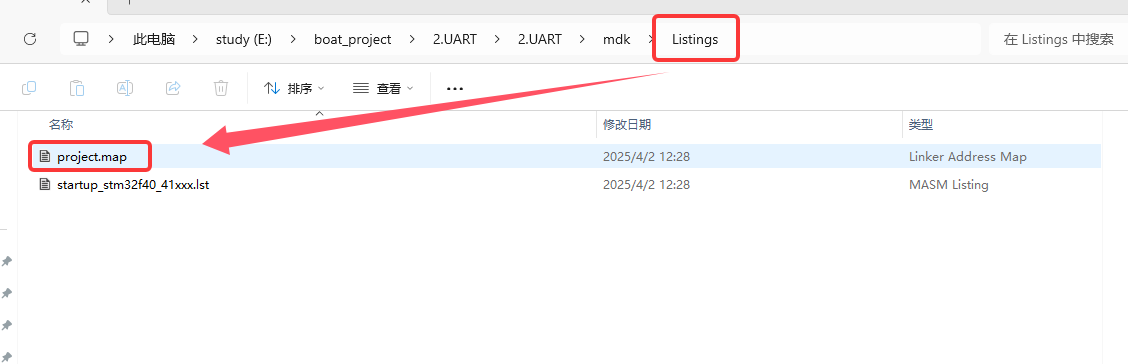

确定后记得编译一下，这样就可以在Listings文件中找到.map文件了

三、详解

.MAP文件的组成分为五个部分：

1、Section Cross References:程序段交叉引用
2、Removing Unused input sections from the image:删除映像未使用的程序段
3、Image Symbol Table：映像符号表
3.1	Local Symbols 本地/局部符号
3.2    Global Symbols 全局符号
4、Memory Map of the image：映像的内存映射
5、Image component sizes：映像组件大小

1、Section Cross References:程序段交叉引用

这一块的内容就是精准记录函数与模块的调用关系，可以在这一部分看到函数之间的调用关系和链接关系。

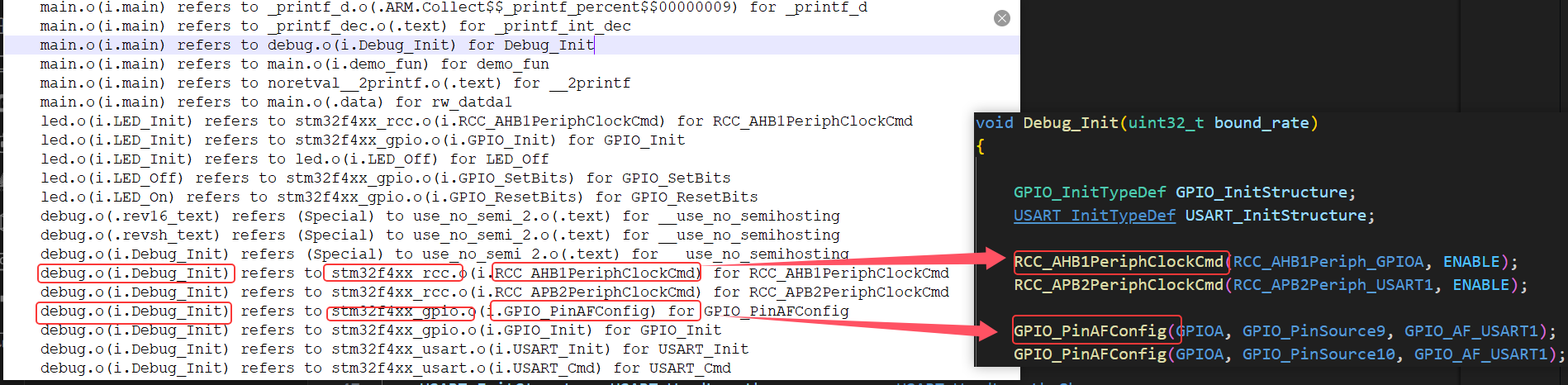

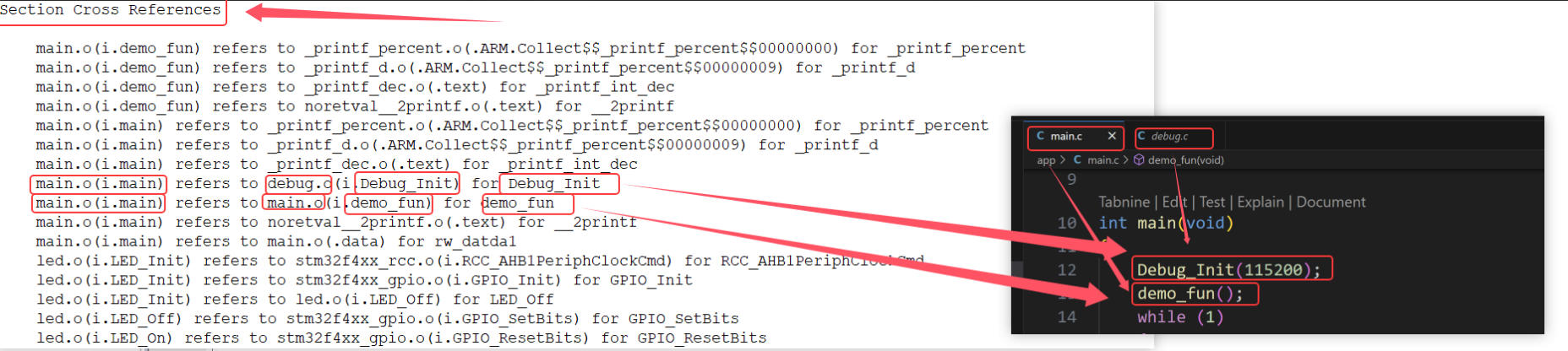

可以看到其中的链接文件，main文件中的main函数调用debug文件中的Debug_Init函数。main文件中的main函数调用main文件中的demo_fun函数。后续追踪的结果如下图

2、Removing Unused input sections from the image:删除映像未使用的程序段

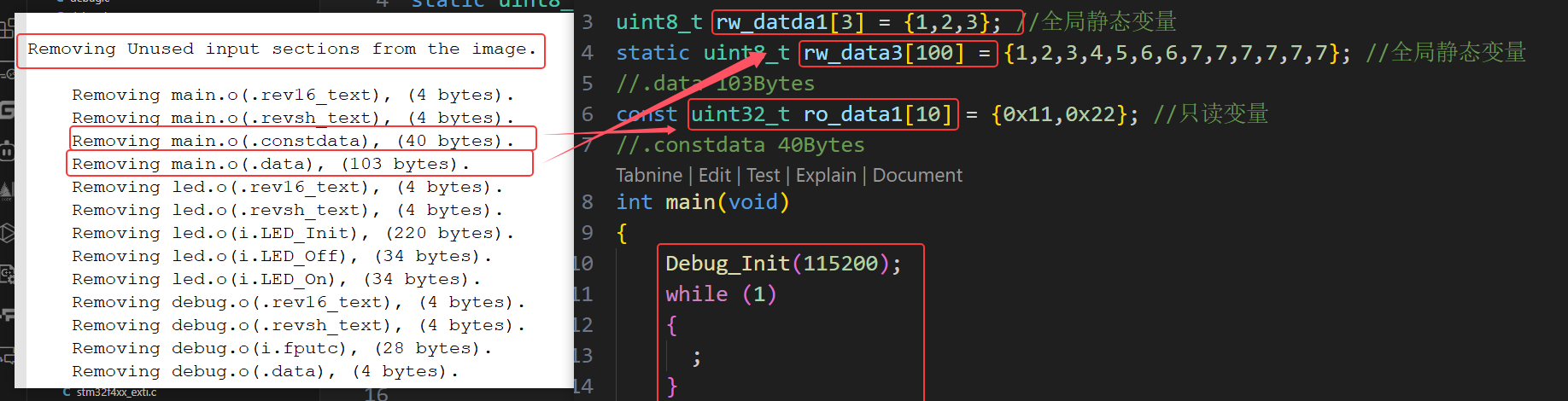

这一段的作用就是将未使用到的函数和全局变量从映像中删除掉，以此减小程序的体积，这在实战中可以极大的帮助优化存储空间。如下图可以看到我们在main定义中的static（静态）和const（只读）数据未使用，这里被优化掉了。static全局静态变量属于.data数据段，而const定义的数据属于.constdata数据段，也就是只读数据段。被优化掉的数据程序不占用最后bin文件的大小。

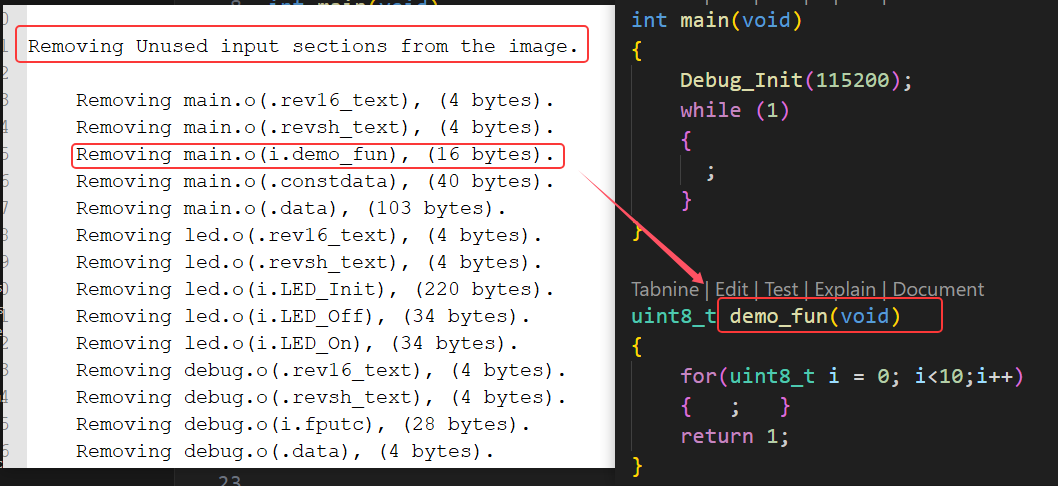

不单单变量会被优化掉，有时候不使用的函数也会被优化掉。

3、Image Symbol Table：映像符号表

映像符号表属于.map文件的核心模块之一，用于记录程序中所有符号（函数、变量、标号等）的存储地址、类型、大小及所属模块。通俗一点讲，它可以很清楚的记录全局变量、静态全局变量、静态函数、非静态函数的存储地址与大小等详细信息。其中映像符号表分为Local Symbols（本地/局部符号）和Global Symbols（全局符号）。

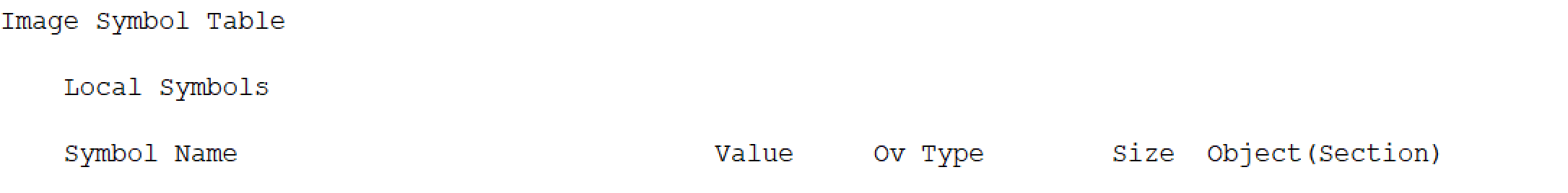

（1）Local Symbols（局部符号）：记录用 static 声明的全局变量、函数，以及汇编文件中的标号地址（作用域限于本文件）。如下，rw_static_data3的变量名存放在0x20000003地址，属于Data段，大小100字节节，存放在main文件中。

Symbol Name                              Value     Ov Type        Size  Object(Section)
rw_static_data3                          0x20000003   Data         100  main.o(.data)

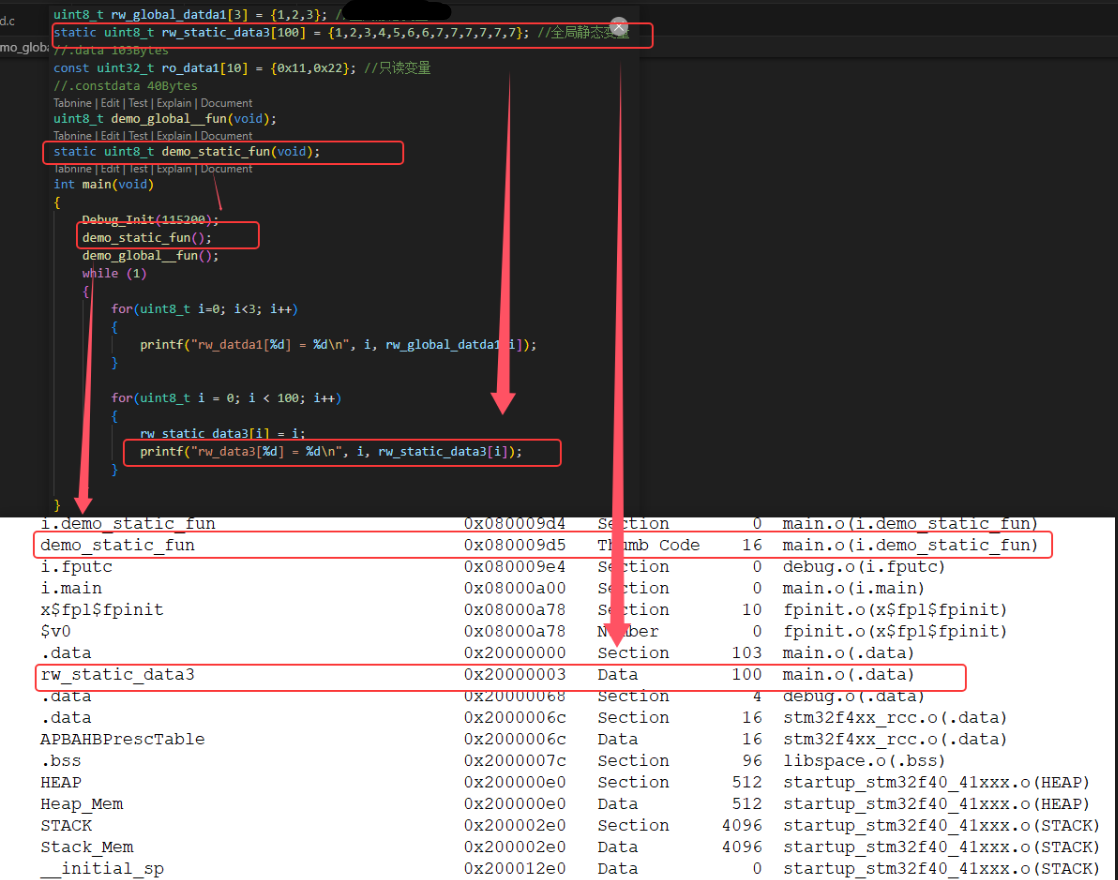

我们可以看到，当我们定义静态全局变量和静态函数时候，他们属于Local Symbols局部符号的内容，其函数的起始地址存放在Flash区，全局变量因为重定位的原因，存放在内存区。如下图所示，我们定义全局静态变量rw_static_data3和静态函数demo_static_fun，可以看到.map中的分布。demo_static_fun静态函数定义在Flash区，地址0x080009d5，占用16字节。

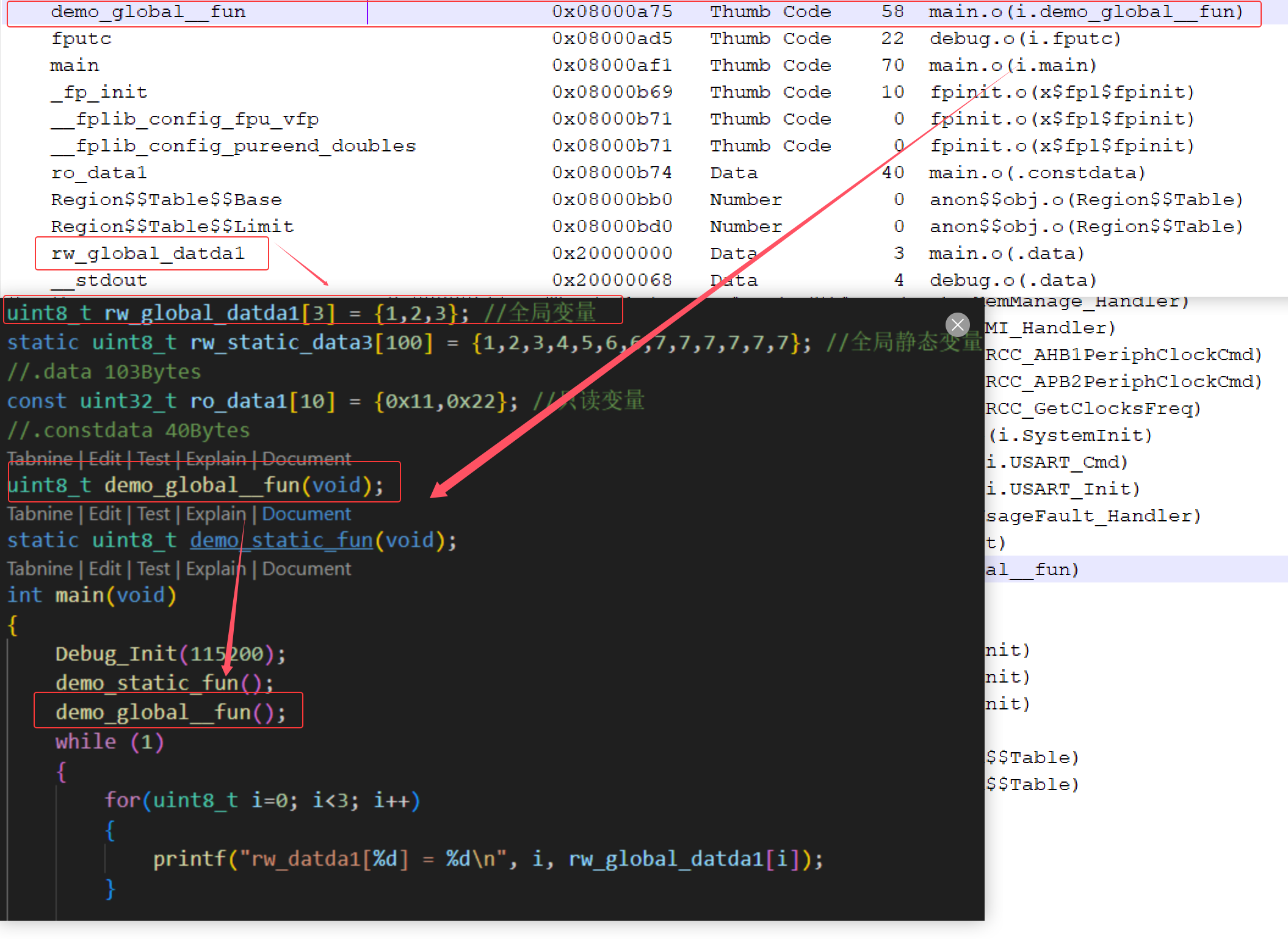

（2）Global Symbols（全局符号）：记录全局变量、非静态函数等（作用域全工程）。我们可以看到，非静态型的函数和变量存放在全局符号区，如demo_global__fun函数的起始地址0x08000a75，占用58字节。

4、Memory Map of the image：映像的内存映射

该模块用于描述程序在存储器和运行时内存中的具体布局，是分析内存分配、优化资源使用和排查问题的关键工具，在这个段中，我们可以看到函数的分布地址与占用大小。能够通过文件辅助查看Flash和内存是否溢出。同时在上电初始化过程中，也可以看到重定位操作的区域，如将Flash中的data段或者bss段复制到对应内存区。以及堆栈分布的位置和字节大小等数据。补充基础知识：

加载域（Load Region）与运行域（Execution Region），加载域：程序在 Flash 中的实际存储位置，包括代码段（.text）、只读数据（.rodata）和已初始化的可读写数据（.data）。运行域：程序运行时内存的实际状态，例如 .data 段从 Flash 复制到 RAM，未初始化数据（.bss）在 RAM 中清零。

Code：代码段（.text），存储在 Flash 中。
RO Data：只读数据（如常量字符串），存储在 Flash。
RW Data：已初始化的全局变量，运行时从 Flash 复制到 RAM。
ZI Data：未初始化的全局变量，在 RAM 中初始化为0。

Flash区域分布情况

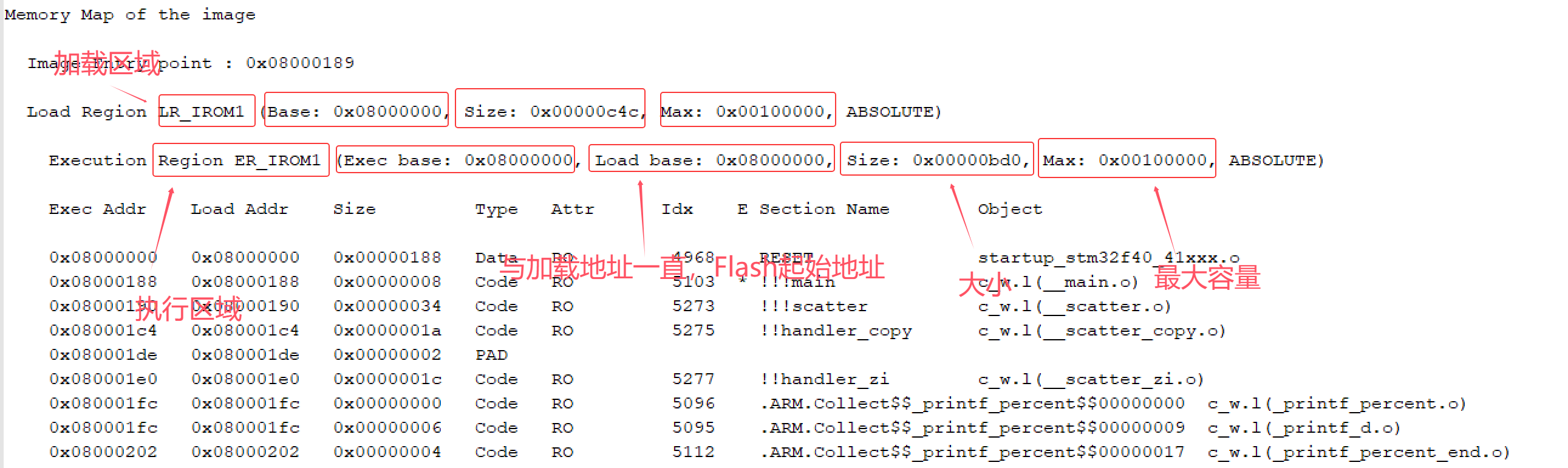

如下图，LR_IROM1（加载区域）表示程序Flash中的存储位置，包含代码和数据的初始值。ER_IROM1（执行区域）是执行区域，属于LR_IROM1的子区域，表示代码在Flash中原地执行。

Base: 0x08000000 ： Flash起始地址。
Size: 0x00000c4c ：表示已占用空间大小。
Max: 0x00100000 ：允许的最大占用空间。

根据上图我们可以看到在Flash区域中分布的相关情况，接下俩我们来看内存中的分布情况。

内存区域分布情况

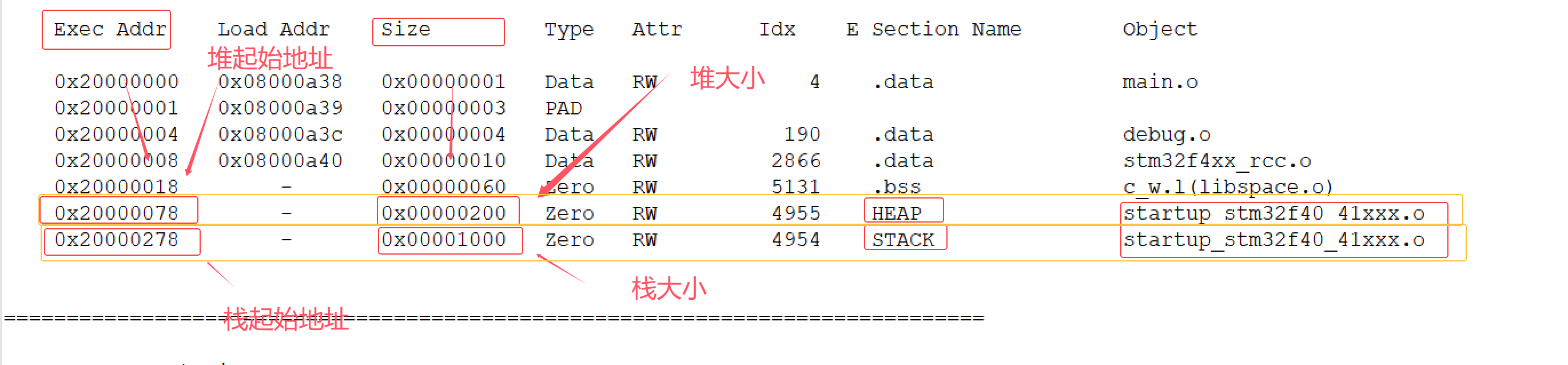

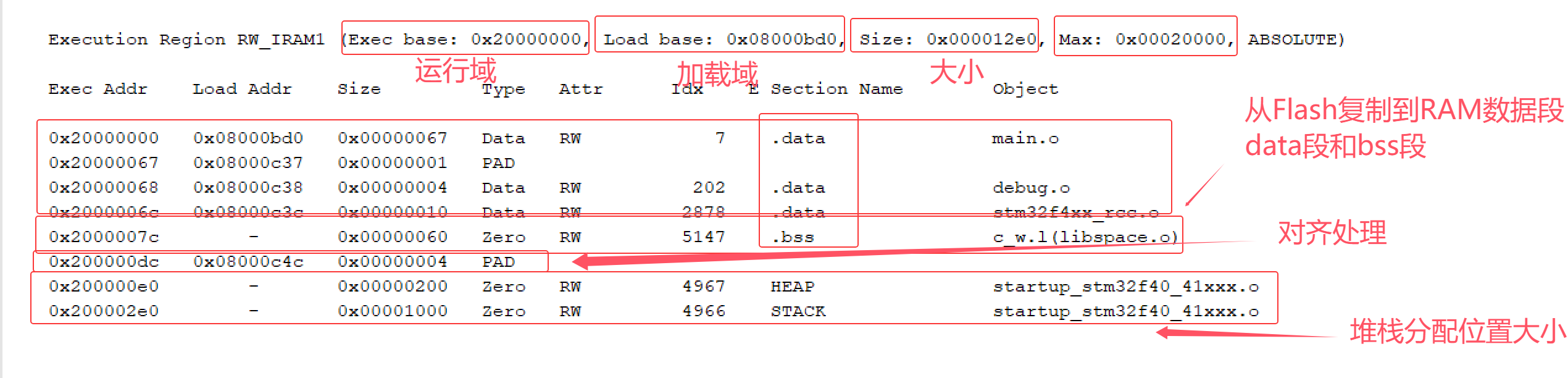

如下图所示，Exec base: 0x20000000 表示该区域在RAM中的起始地址，所有运行的全局变量堆栈等都在此区域分配，Load base: 0x08000bd0表示该区域的初始化数据在Flash中的存储地址，程序启动时，这些地址会从Flash区域的0x08000bd0复制RAM的0x20000000，大小为0x000012e0。同时也可以查看堆栈分布情况，堆（HEAP）的起始地址0x200000e0，大小为0x00000200。栈（STACK）的存放地址0x200002e0，大小为0x00001000。我们可以通过startup_stm32f40_41xxx.s文件中修改堆栈大小。

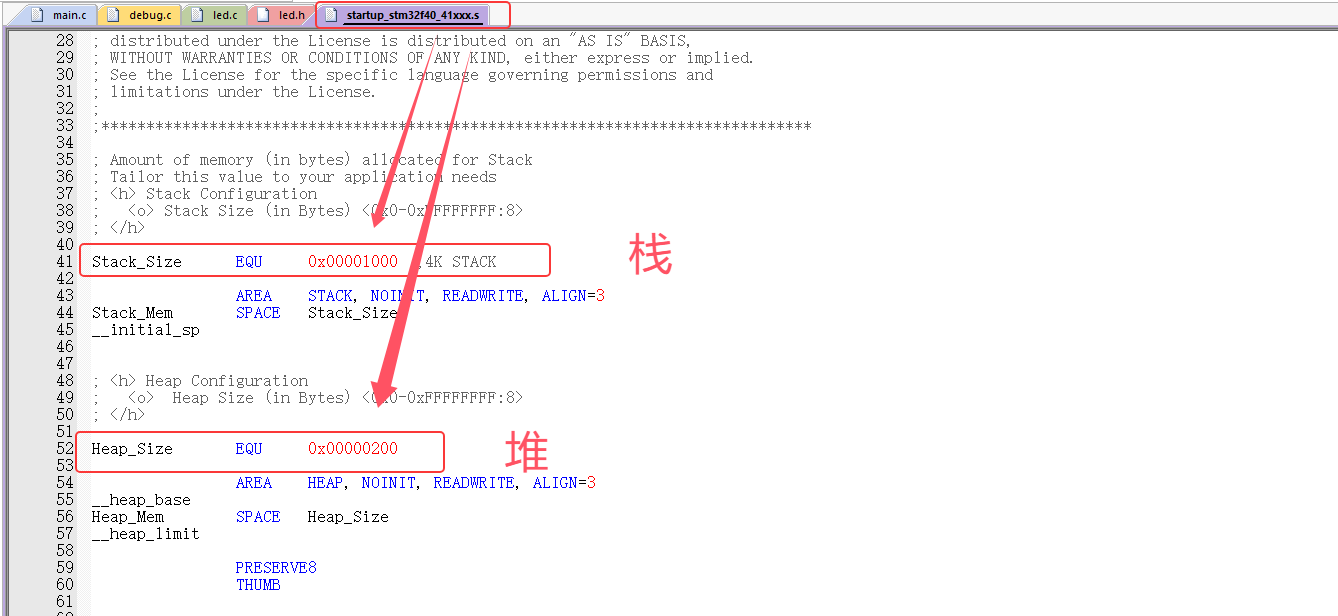

修改堆栈大小，如下图。

5、Image component sizes：映像组件大小

该模块用于详细统计程序中每个目标文件（Object）和库（Library）的内存占用情况，包括代码段、只读数据、可读写数据等的大小。

- 代码段（Code）：统计每个目标文件或库成员的机器指令大小（.text段）。
- 只读数据（RO Data）：常量数据（如字符串、全局常量）的存储占用（.rodata段）。
- 可读写数据（RW Data）：已初始化的全局变量（.data段）的存储占用，需在启动时从Flash复制到RAM。
- 未初始化数据（ZI Data）：未初始化的全局变量（.bss段）的RAM占用，启动时被清零。
- 调试信息（Debug）：调试符号和元数据的大小，影响调试效率但不影响运行时内存。

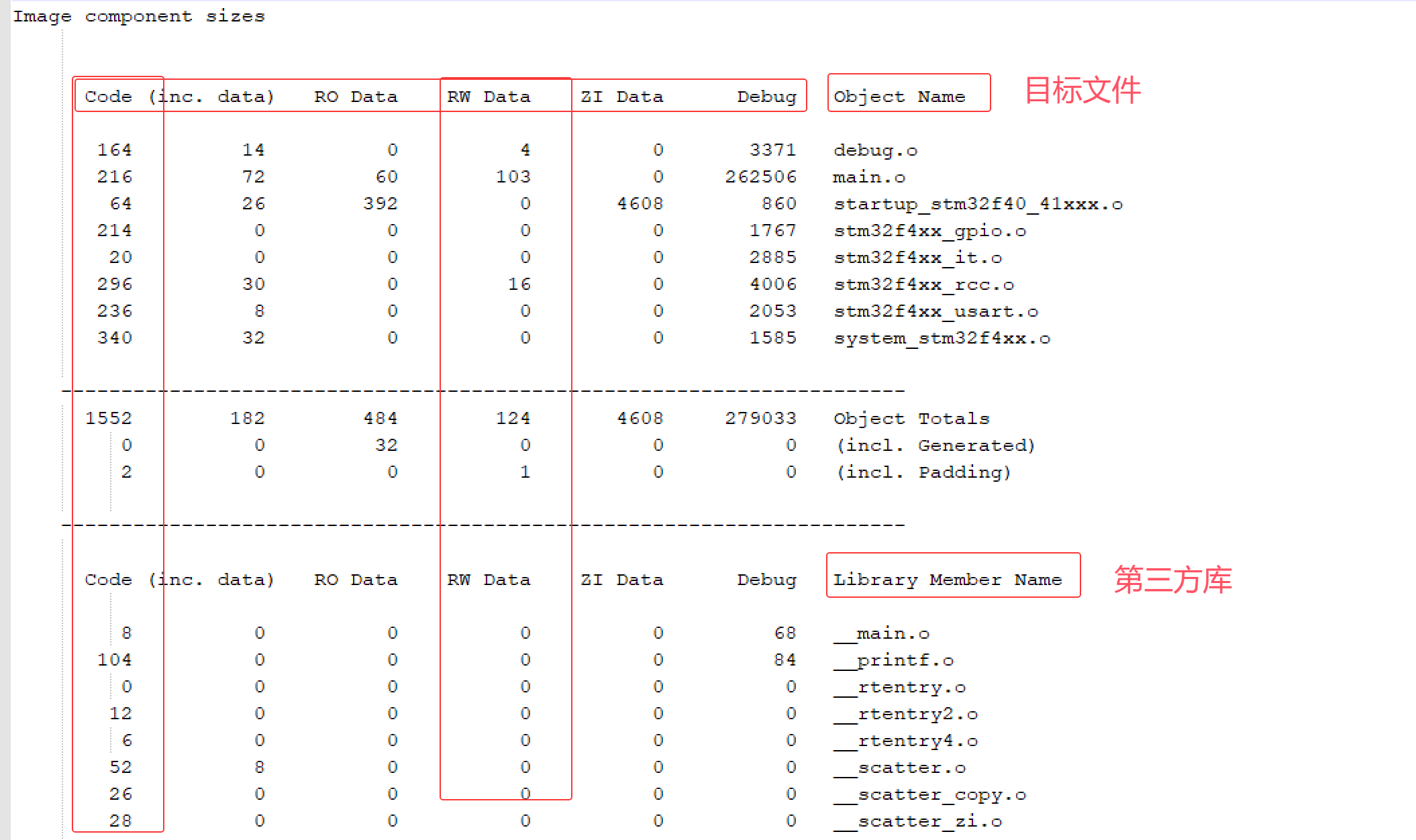

如下图startup_stm32f40_41xxx.o文件中，Zi Data 为4608字节，通常为堆栈的预留空间。关于Library Member Name（库函数）统计，对于不需要的库函数可以通过优化选项移除来节约空间。

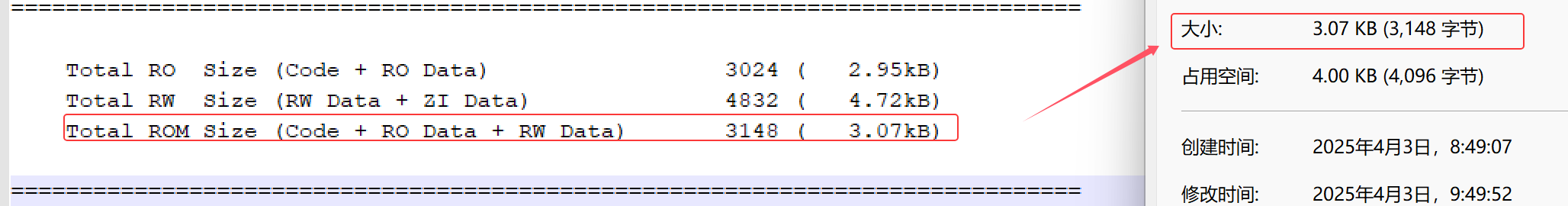

最后来到.map文件末尾，如下图。

Total RO Size：Code + RO Data = 3024字节，决定Flash的代码和常量存储需求。
Total RW Size：RW Data + ZI Data = 4832字节，决定RAM的运行时需求。
Total ROM Size ： Code + RO Data +RW Data = 3148字节，与bin文件大小一样，也是烧录到芯片中的实际数据量，和Load Region LR_IROM1中的大小一样。不包含ZI Data数据段，是因为在运行时由启动代码进行初始化为零操作。

四、map文件实战

1、通过.map文件查看变量是否被优化

在开发过程中经常会发现一个变量被重新赋值后，其值并没有变化，这是因为很可能被优化掉了，如下例子不是最好的例子，但是检查原理一样。

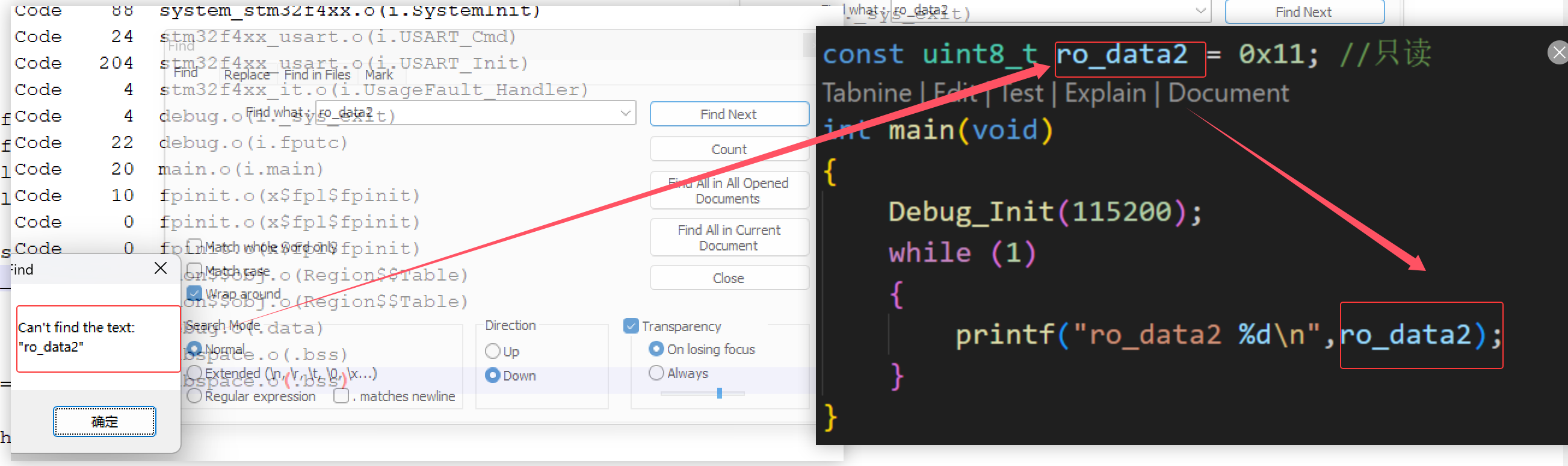

如下图所示，明明已经定义了，但是在map文件中并没有找到，我们可以在Removing Unused input sections from the image段中找到被移除的数据。

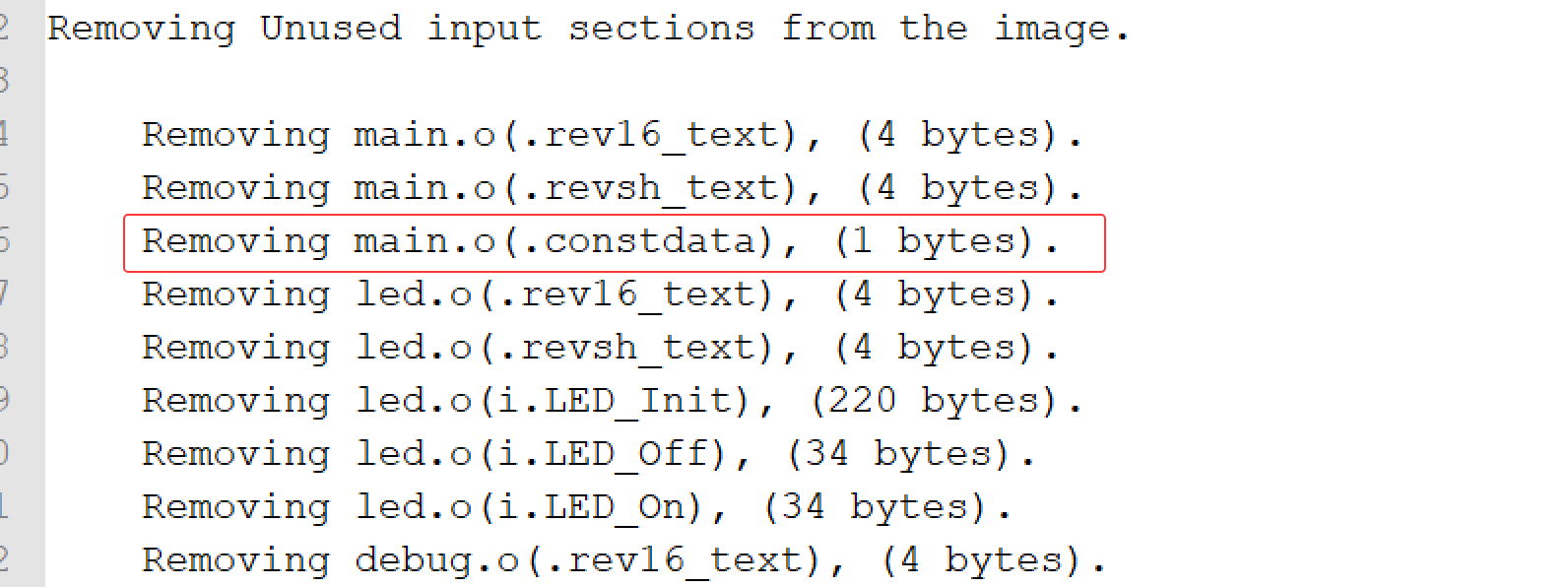

被移除的数据段。

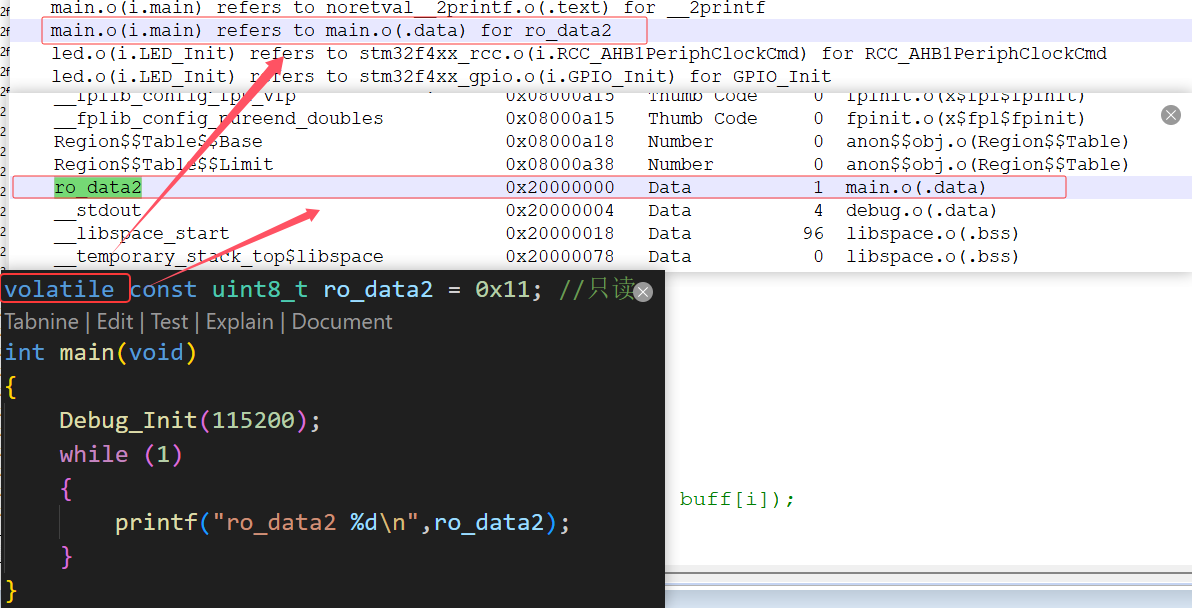

这个例子是因为编译器进行了优化，常量传播中，当ro_data2未被取地址，且仅用于读取值时，编译器会将直接替换为0x11，无需分配存储空间。但是输出数据并不影响。在开发过程中，如果不确定一个变量是否被优化掉，我可以通过加上volatile防止被编译器优化。如下图所示。加上之后，就可以在map文件中找到ro_data2，可以通过查询对应变量的方式确定是否被优化。

2、通过.map文件检查内存分配

在初始化过程中，启动代码把Flash中的data段和bss段复制到RAM中，随后分配堆栈的空间。我们基本可以根据RW Data + ZI Data 小于总内存，可以根据这个判定是否判断溢出。

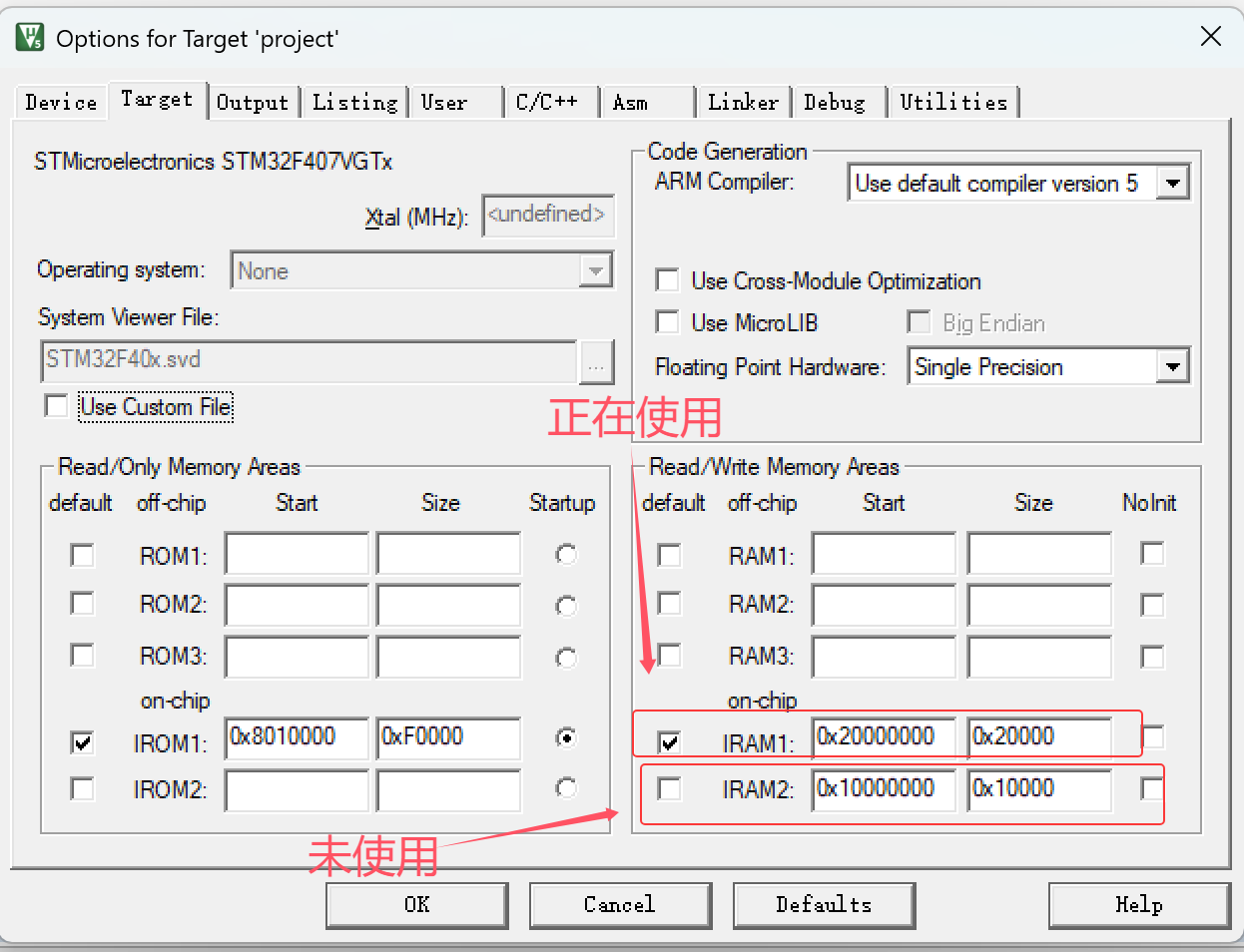

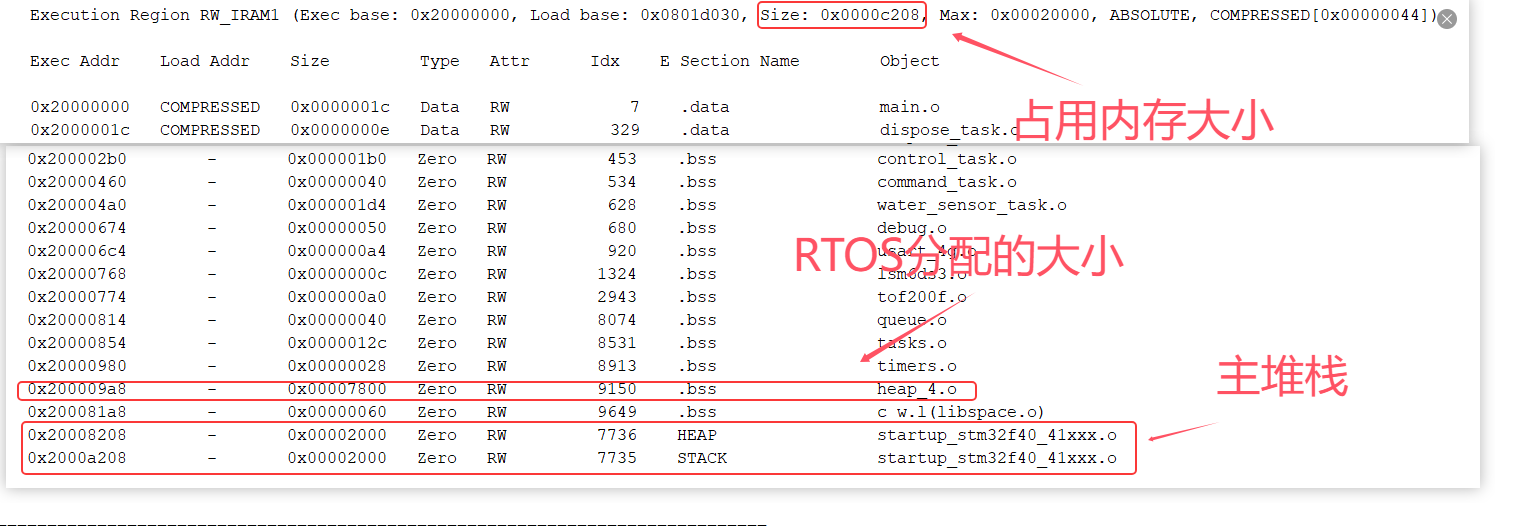

查看Size是否小于总内存量，有的单片机有多块内存，如下图所示。当然，关于内存溢出问题，尽量避免使用大字节的局部变量，同时尽量减少函数的深层次调用等。

3、通过.map文件查看堆栈分配

在前面的例子中有查看堆栈配置的方法，如下图所示，map文件中相关信息，也可以通过startup_stm32f40_41xxx.s文件中修改堆栈大小。

修改方法

4、通过.map文件查看优化存储段

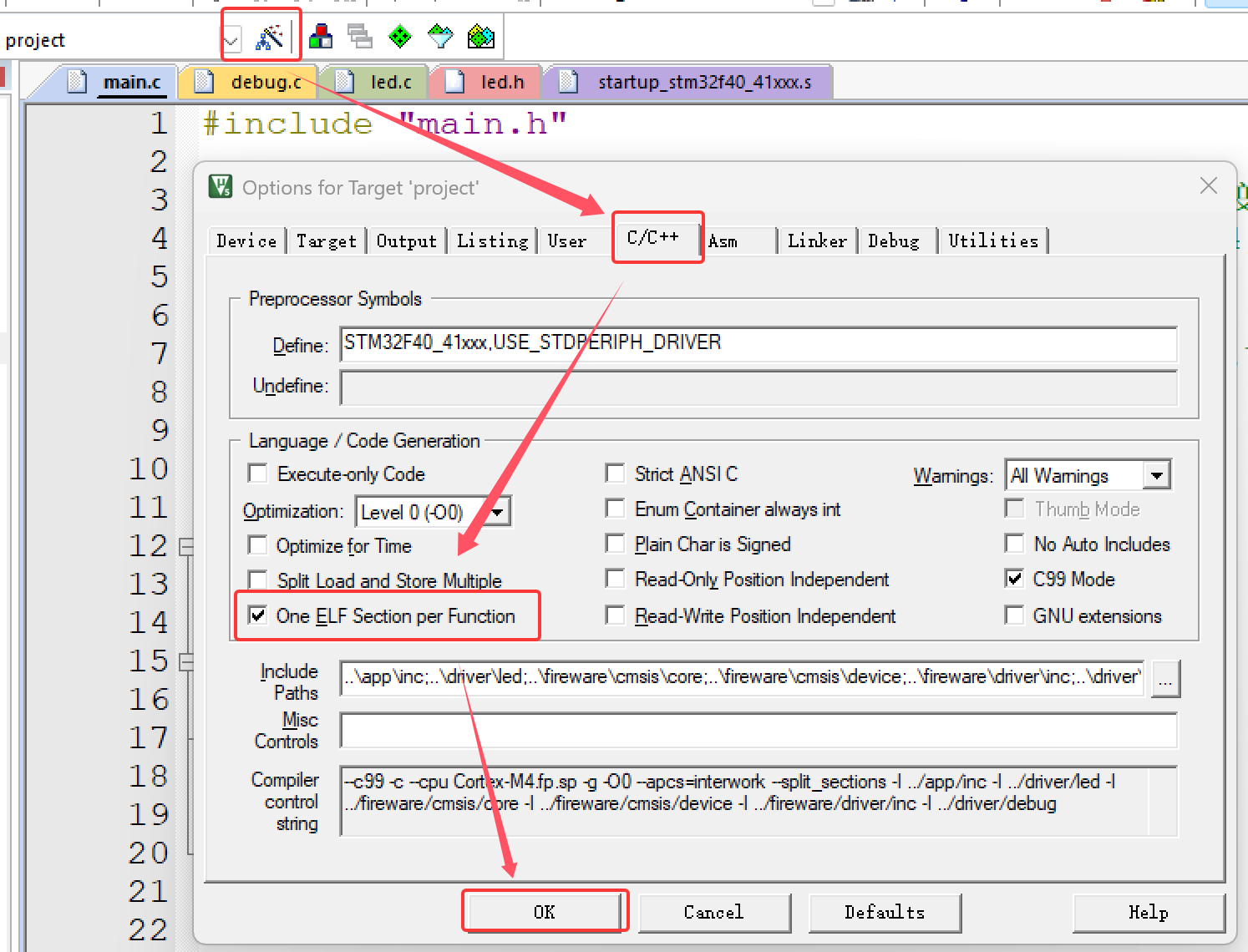

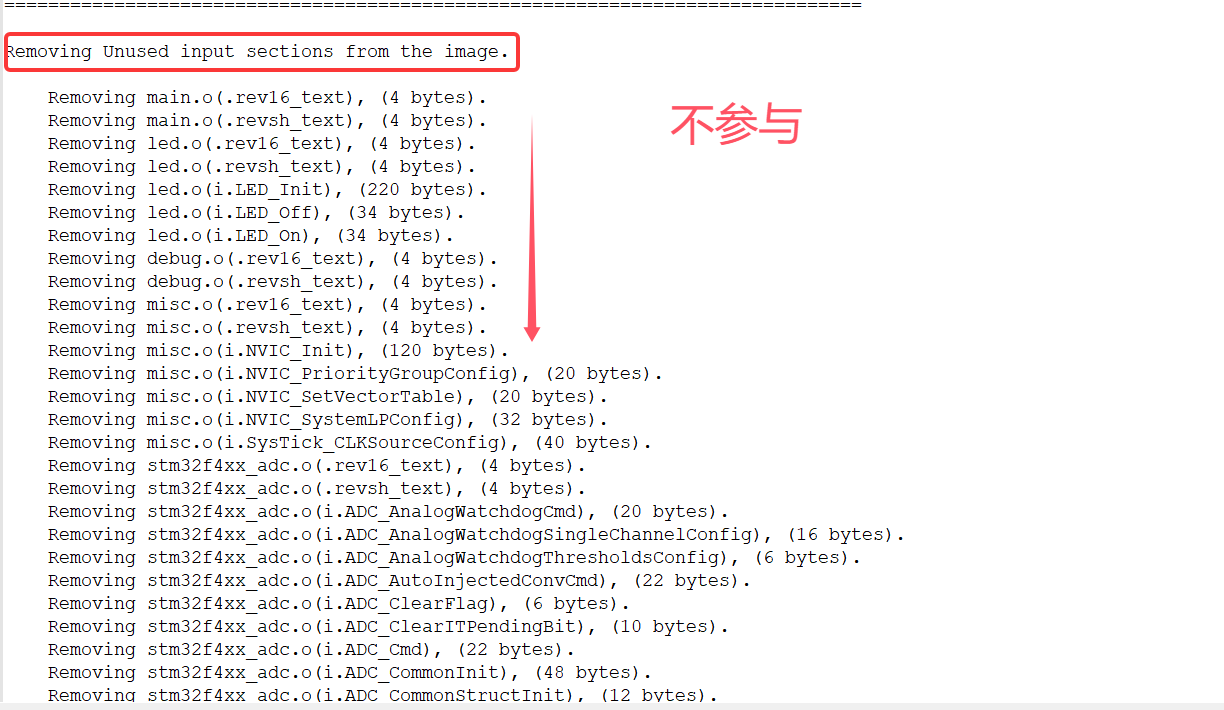

如果在keil中设置了优化代码，如下图所示，那么最后生成的bin文件会将Removing Unused input sections from the image段中代码不参与烧写，通俗一点讲，在这个段内的代码都被优化掉了，极大的节约了存储开销。

这个段中所有移除的都不参与，不占用内存。

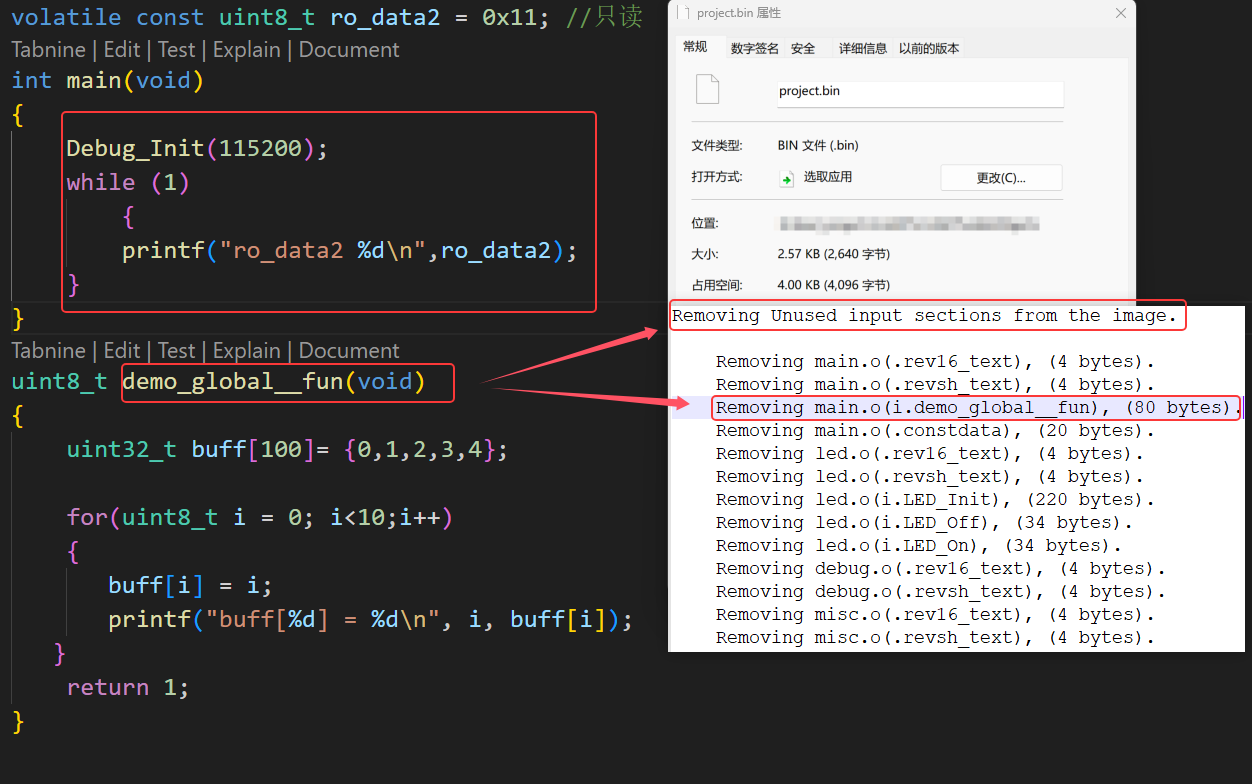

我们在main中未调用demo_global__fun函数，这里在map文件中查看已经被优化掉了，我们查看bin大小为2.57KB，我们再对比查看调用的大小。

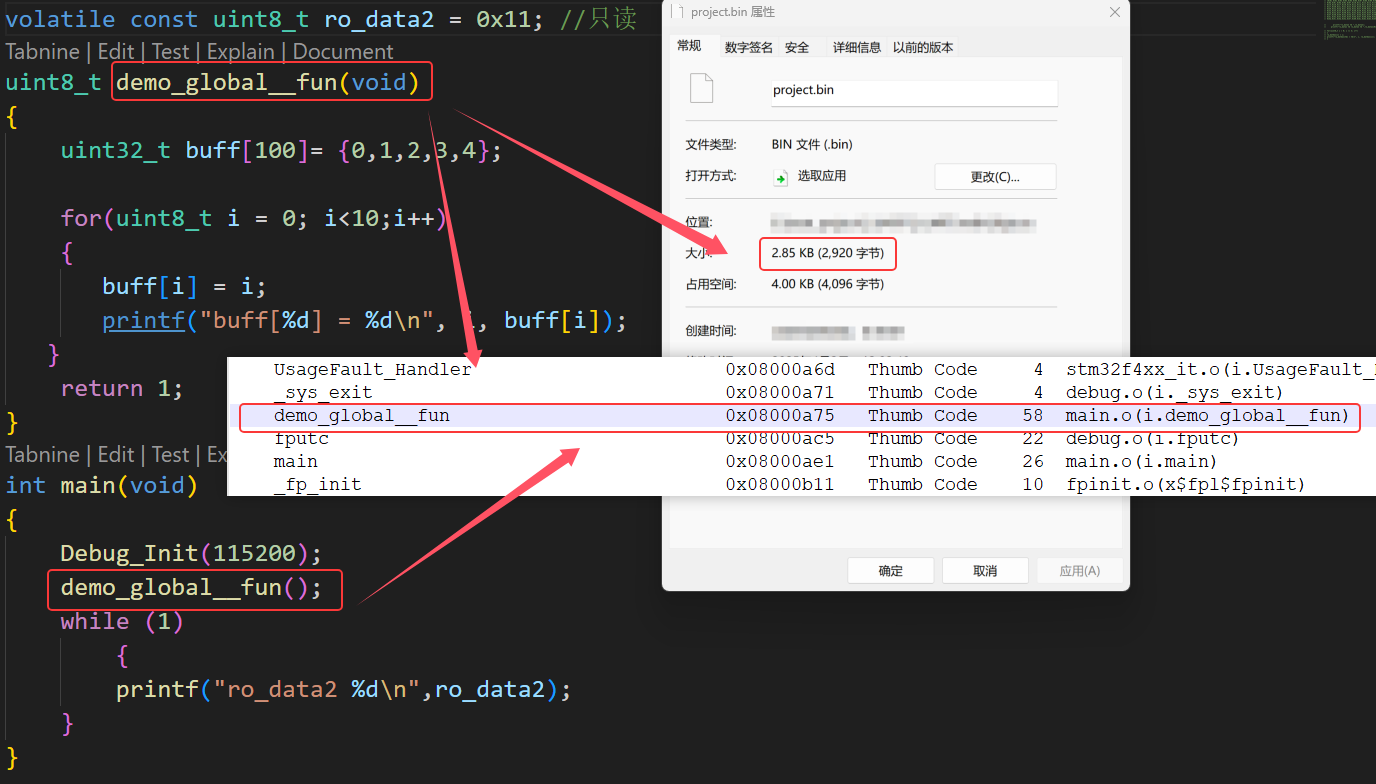

我们在main中调用demo_global__fun函数，此时demo_global__fun在全局符号区，此时bin文件的大小为2.85KB,说明未使用的时候确实被优化掉了。

5、通过.map文件判断中断向量表覆盖

在 .map 文件的 Memory Map 部分，确认以下内容是否与向量表地址范围重叠：

代码段（.text）：若代码段起始地址早于向量表结束地址，可能覆盖向量表。
初始化数据段（.data）：若 .data 段被错误链接到 Flash 区域（如未正确分离加载域与执行域），可能覆盖向量表。
其他自定义段：如用户定义的常量表或代码块可能占用向量表空间。

此时，代码段 .text 与向量表 .vectors 地址重叠，导致向量表被覆盖

.text           0x08000000 - 0x08001000（覆盖向量表）
.vectors        0x08000000 - 0x08000100（被代码段覆盖）

6、通过.map文件的检测栈溢出

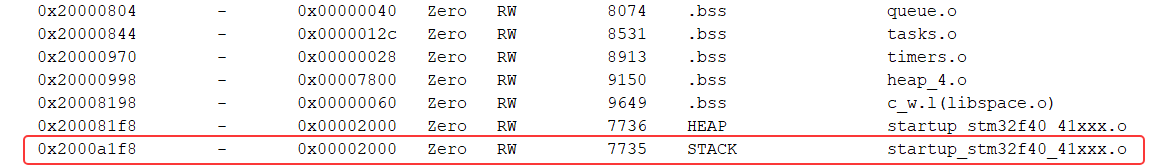

通过map文件可以查看到堆栈边界，我们就可以编写简单的测试软件达到测试栈溢出问题。如下图，我们确定栈边界后，编写简单的测试程序。


uint32_t *stackGuard = (uint32_t*)0x2000C1F8;  // 栈顶地址
if (*stackGuard != 0xDEADBEEF) { /* 溢出处理 */ }

五、总结

本文介绍了.map的生成、使用与实战，通过map文件，能够更快的定位错误。
