片上SOC系统详解与VHDL编程（基于APB2总线）

本文链接：https://blog.youkuaiyun.com/2301_80286903/article/details/146352374

大量的SOC系统都是FPGA挂在MCU的APB总线或AHB总线上进行通讯，本文是基于APB2总线的片上SOC系统讲解。

1. 引言：当SoC遇见APB2总线

1.1 SoC的核心价值

SoC（System on Chip）通过集成CPU、存储器、外设接口等模块于单芯片，实现了性能、功耗与体积的完美平衡。在智能家居（如语音控制设备）和工业控制（如PLC控制器）中，SoC通过APB总线管理低速外设（如UART、SPI），而AHB总线则处理高速数据流（如DMA传输）。通俗一点说SOC（片上系统）就是一个自带MCU的FPGA，其中FPGA与MCU的通讯部分已经封装好了。

1.2 APB总线层级定位

在AMBA总线家族中，APB2作为低速外设专用总线，通过总线桥与AHB/AXI互联，形成三级架构：

AHB：连接CPU、DMA等高带宽模块（如视频编解码器）。
APB：挂接GPIO、定时器等低功耗外设（如温度传感器）、
这种分层设计既降低了系统复杂度，又实现了功耗优化（APB功耗仅为AHB的1/5）。

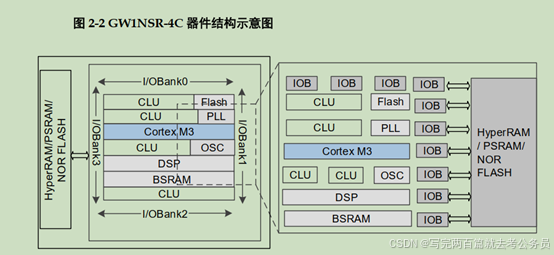

某国产SOC片内结构

2、结构解析

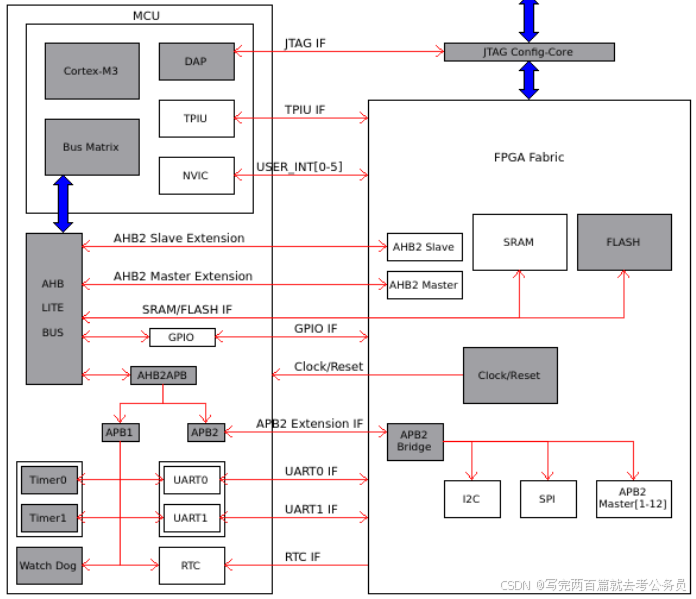

一般的SOC结构包含MCU内核通常是M3、M4等，本例使用的是M3（官网查看对应产品的结构图等）

对于用户来说，与操作标准库步骤大致一致，只不过需要写两份代码，一份对应MCU，一份对应FPGA。下面是MCU部分：

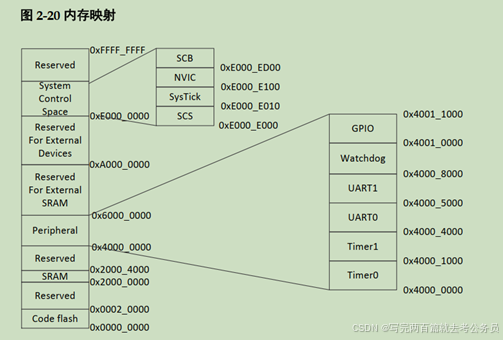

官方会给出各个子模块的内存映射也就是我们常说的地址，这些功能都可以通过FPGA来实现，但是注意，此时功能的实现端再MCU，FPGA仅负责IO功能。

总线地址如下：

需要注意的是，在MCU端，是不需要配置APB2总线的相关设置的，只需要知道总线基地址，按顺序为结构体赋值就行了，因此没有paddr,pwrite,pwdata,psel1等寄存器，他们都是由M3内核自动分配，配置到FPGA中，只有在FPGA中才需要对上述的总线信号进行处理。

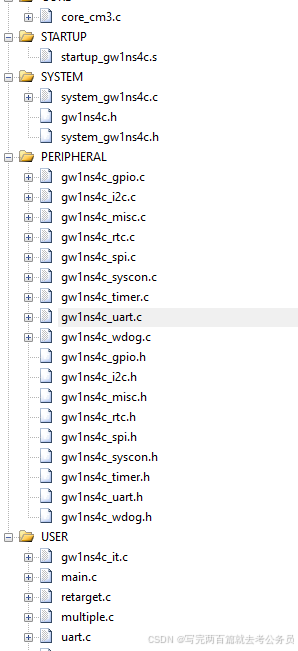

根据官网下载对应的库函数，添加。

注意重点来了：自己新建功能时要注意对应的总线地址，下面时一个加法器的demo（功能实现在FPGA，数据在MCU）下面时.c与.h文件。



#ifndef MULTIPLE_H
#define MULTIPLE_H

/* Includes ------------------------------------------------------------------*/
#include "gw1ns4c.h"

/* Definitions ------------------------------------------------------------------*/
//type definition
typedef struct
{
  __IO   uint32_t  MULTIPLIER;        /* Offset: 0x000 (R/W) [7:0] */
  __IO   uint32_t  MULTIPLICAND;      /* Offset: 0x004 (R/W) [7:0] */
  __IO   uint32_t  CMD;               /* Offset: 0x008 (R/W) [1:0] */
  __I    uint32_t  RESULT;            /* Offset: 0x00C (R/ ) [15:0] */
}MULTIPLE_TypeDef;

//base address
#define MULTIPLE_BASE   (APB2PERIPH_BASE + 0x400)

//mapping
#define MULTIPLE        ((MULTIPLE_TypeDef   *) MULTIPLE_BASE)

//bit definition
#define MUL_MULTIPLIER		((uint32_t) 0x000000FF)
#define MUL_MULTIPLICAND	((uint32_t) 0x000000FF)
#define CMD_START					((uint32_t) 0x00000001)
#define STATUS_FINISHED		((uint32_t) 0x00000010)
#define MUL_RESULT				((uint32_t) 0x0000FFFF)

typedef enum
{
	FINISHED_STATUS = 0x0,
	NO_FINISHED_STATUS = 0x1
}STATUS;

/* Declarations ------------------------------------------------------------------*/
void setMultiplier(uint32_t multi);
uint32_t getMultiplier(void);
void setMultiplicand(uint32_t multi);
uint32_t getMultiplicand(void);
uint32_t getMultipleResult(void);
void startMultiple(void);
void finishMultiple(void);
STATUS getFinishStatus(void);
uint32_t getMultipleCmd(void);

#endif
#include "multiple.h"

/* Functions ------------------------------------------------------------------*/
void setMultiplier(uint32_t multi)
{
	MULTIPLE->MULTIPLIER = multi & MUL_MULTIPLIER;
}

uint32_t getMultiplier(void)
{
	return MULTIPLE->MULTIPLIER & MUL_MULTIPLIER;
}

void setMultiplicand(uint32_t multi)
{
	MULTIPLE->MULTIPLICAND = multi & MUL_MULTIPLICAND;
}

uint32_t getMultiplicand(void)
{
	return MULTIPLE->MULTIPLICAND & MUL_MULTIPLICAND;
}

uint32_t getMultipleResult(void)
{
	return MULTIPLE->RESULT & MUL_RESULT;
}

void startMultiple(void)
{
	MULTIPLE->CMD |= CMD_START;
}

void finishMultiple(void)
{
	MULTIPLE->CMD = 0;
}

uint32_t getMultipleCmd(void)
{
	return MULTIPLE->CMD;
}

STATUS getFinishStatus(void)
{
	if(((MULTIPLE->CMD&STATUS_FINISHED)>>1))
	{
		return FINISHED_STATUS;
	}
	else
	{
		return NO_FINISHED_STATUS;
	}
}

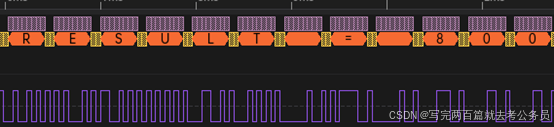

主函数只需要调用即可，此处不过多赘述。

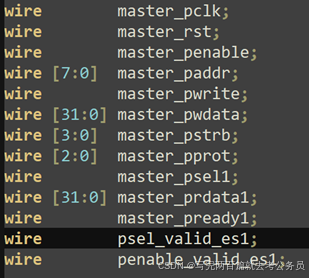

FPGA部分较为简单，选择对应的总线的IP核调用即可，只需要注意对应的信号功能进行编程：

下面是对各个信号的解释：
•   master_pclk: APB主控器的时钟信号。所有在APB上的操作都与时钟信号同步。
•   master_rst: 复位信号。当此信号激活时（通常为高电平或低电平，取决于具体设计），系统会复位到初始状态。
•   master_penable: 使能信号。这个信号表明当前地址和控制信号是有效的。在传输周期中，它会在第二个PCLK上升沿被置位以指示从设备进行数据传输。
•   master_paddr[7:0]: 地址总线。指定了要访问的外设寄存器的地址。宽度为8位，意味着它可以访问256个不同的地址位置。
•   master_pwrite: 读写控制信号。如果该信号为高电平，则表示执行写操作；如果为低电平，则表示执行读操作。
•   master_pwdata[31:0]: 写数据总线。这是在写周期期间发送到外设的数据。宽度为32位。
•   master_pstrb[3:0]: 字节选通信号。用来标识master_pwdata中的哪些字节是有效的。每个位对应于master_pwdata中的一个字节（4个字节总共）。例如，如果master_pstrb为4'b1100，那么只有master_pwdata的最高有效两个字节被认为是有效的。
•   master_pprot[2:0]: 保护控制信号。提供了关于传输的安全性和缓冲需求的信息。
•   master_psel1: 器件选择信号。表明特定的外设已被选中进行通信。这里的“1”可能表示这是第一个外设或者特定编号的外设。
•   master_prdata1[31:0]: 读数据总线。这是在外设响应读请求时返回的数据。宽度为32位。
•   master_pready1: 就绪信号。由外设发出，表示它已经完成了当前传输并且可以接受下一个传输。这允许外设有时间处理请求而不会丢失数据。
•   psel_valid_es1: 这似乎是一个自定义信号名称，可能是用来验证master_psel1是否有效，或者是外部逻辑的一部分，用于控制或监测master_psel1的状态。
