电路分析基础 1 ——电路和电路模型

一. 电路模型

1 实际电路

                        由电工设备和电气器件按照预期目的的连接构成的电流的通路

2 电路的作用

                      （1）进行能量的产生，传输，分配和转换

                      （2）信号的传递，处理和转换

3 电路的组成

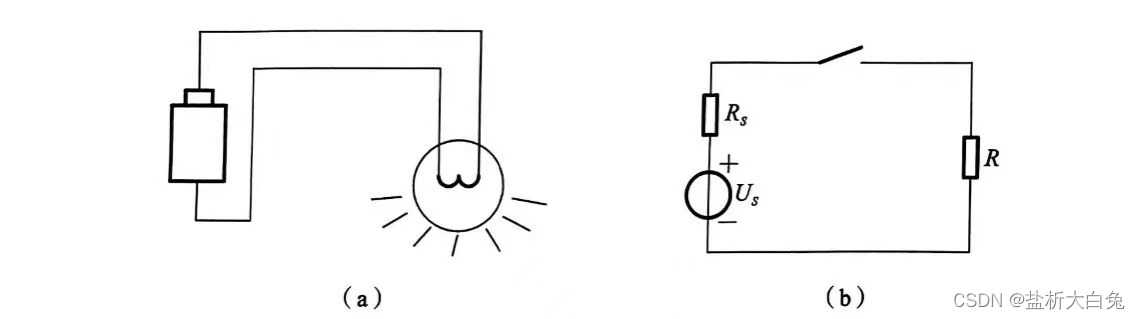

                         电源，负载和中间环节。如，下面就是一个电路模型

 二.电路模型

1. 一个重要假设 （重点）

      电路理论中有一个重要的假设，d<<λ，即电路的元件及构成电路的尺寸远小于电路工作时电磁波长，或认为电磁波瞬时通过电路。

      此时我们可以认为电磁波瞬时通过电路，集总参数电路的尺寸可以忽略不计 ，就说明此时端子两端的电流和电压是单值的。这样我们便可以用一些理想元件的组合去模拟实际电路的分析，这便是对一个重要假设的理解。

2. 5种基本的理想电路元件

电阻元件：表示消耗电能的元件；

电感元件：表示产生磁场，储存磁场能量的元件；

电容元件：表示产生电场，储存电场能量的元件；

电压源和电流源：表示将其它形式的能量转化为电能的元件。



注意： 1 具有相同的主要电磁性能的实际电路部件，在一定条件下可用同一电路模型表示；

            2 同一实际电路部件在不同的应用条件下，其电路模型可以有不同的形式；

            3 建立的电路模型要满足误差的要求，符合工程需要即可。

（注：以上第二条可以用一个电感线圈来理解：a 直流情况下等效为电阻，b 加交流时等效为电感加电阻，c 加更高频率交流时，要同时考虑电容效应，等效为电感和电阻串联后并联一个电容）

三.集总参数元件，电路特点

1.集总参数元件特点

单值性：在任意时刻流入任一端子的电流和任意两端子之间的电压是单值的。

2.集总参数电路特点

（i）从一端子流入的电流等于从另一端子流出的电流；

（ii）端口电压具有单值性
