平衡树基础2——AVL树

一、结构定义：

1.性质：在二叉排序树的基础上，左右子树的树高之差，不能超过 1 。

2.重点：在这之后的平衡树，主要学习的就是平衡条件

二、结构操作

两个平衡树调整的重要操作：左旋、右旋

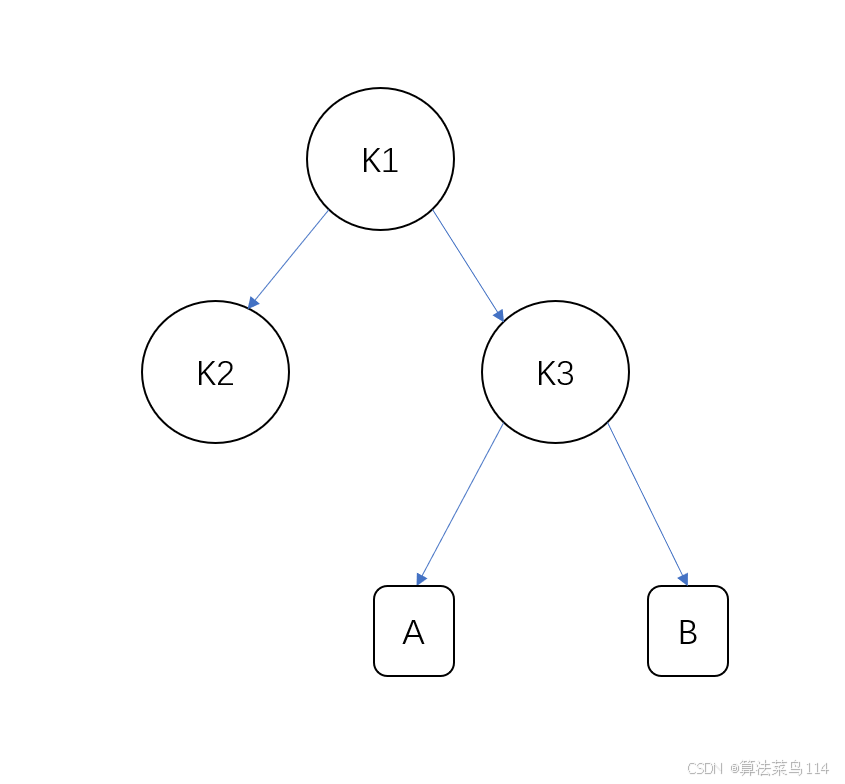

1.左旋：对于下面树形结构，A，B代表的是K3的左右子树。

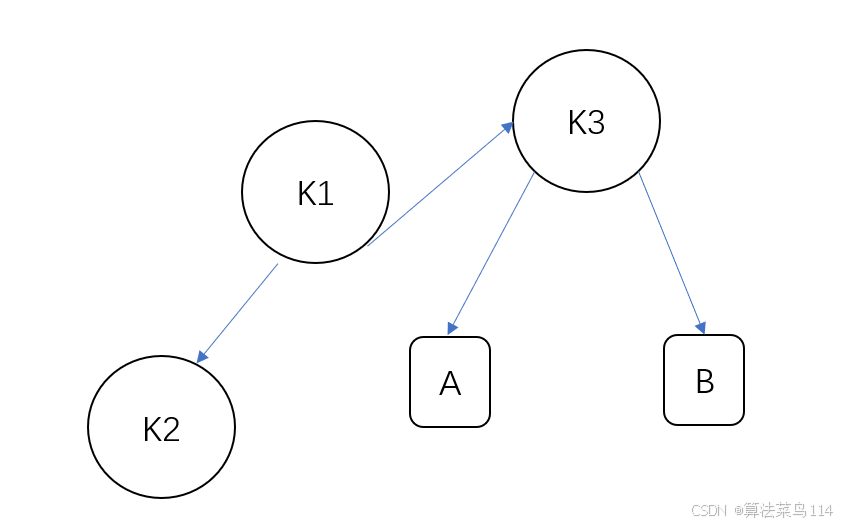

左旋就相当于逆时针旋转，把K3当做根节点。

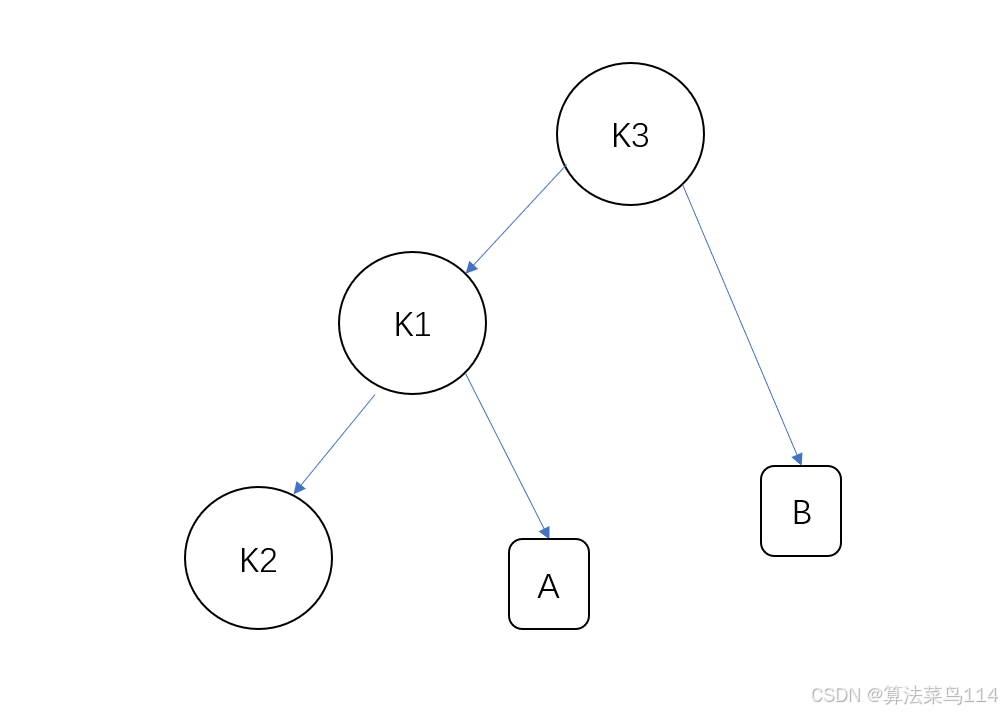

然后我们要进行父子关系的修改，我们知道，在这个平衡树中，A这个子树中所有节点都是在K1右半子树中的，所以我们可以把A直接改为K1的右子树，并将K1及其子树作为K3的左子树，他们都是比K3小的节点，这样也不会破坏平衡树结构。

2.右旋

过程类似，还用上面的图来解释。

顺时针旋转，会将K2作为根节点，那么K2原来的右子树要调整到新的K1为根节点的右半子树中，而K2原来右子树中的节点，一定是比K1小的，所以调整为K1的左子树即可。

三、AVL树的失衡类型

1.失衡条件：左右子树高度差大于等于 2

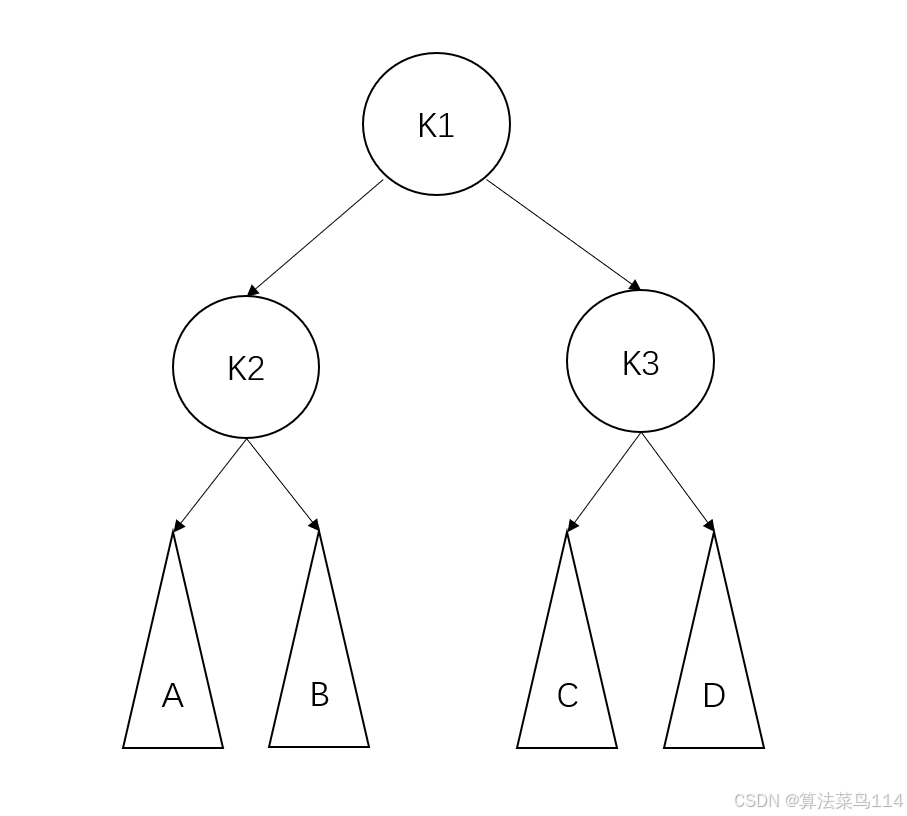

我们以这张图为例，去区分四个类型。

注意：

1.这是整个平衡树中的一个子树，K1只是子树的根节点。

2.我们从下往上看，ABCD四个子树都是平衡的，从K2、K3看下去也是平衡的，只有K1看下去不平衡，所以K1是第一个不平衡的节点。

LL：K1左子树更高，出现在A

操作：一次右旋即可。

理解：我们先理清楚，从K2看下去，是平衡的，所以A与B之间高度差在1之内而且A更高。我们不妨设A的树高为a，B树高为b，右旋之后，K2为根节点，那么左半边高度是a，而右半边，是b+1。我们知道b有两种情况，a = b 或 a = b + 1，所以b+1的取值和a之差也不会超过1。

对于C D，他们的树高最开始一定比A小2以上，+1之后，也不可能和A之差达到2，所以不用考虑。

LR：K1左子树更高，出现在B

操作：小左旋+大右旋，先对K2这半个子树进行一次左旋，然后对K1这整个子树进行右旋

理解：从K2往下看，左侧子树本来是平衡的，但是右边高左边低，我们左旋之后，不就左边高右边低了。这样整体上又变成LL型了。

注意：牢记K1是第一个不平衡节点，从K2往下看是平衡的，K2两边子树高度差在1之内，所以左旋一定会使K2的两个子树左子树更高。

RL：K1右子树更高，出现在C

类比LR型。

操作：先对右半子树小右旋，再整体左旋

RR：K1右子树更高，出现在D

类比LL型

操作：整体进行一次左旋

四、代码演示

1.结构定义与初始化操作

//结构定义
typedef struct Node {
    int key, h;//多了一个h存储树高
    struct Node* lchild, * rchild;
}Node;

//几个方便的宏
#define H(n) (n->h)
#define L(n) (n->lchild)
#define R(n) (n->rchild)
#define K(n) (n->key)

//创建一个虚拟空节点
Node __NIL;
#define NIL (&__NIL)
//__attribute__((constructor))
//这个作用是规定下面函数的性质，可以让他先于主函数执行
//但是我这个编译器不支持，还是要放到主函数中调用。
void init_NIL() {
    NIL->key = -1;
    NIL->h = 0;
    NIL->lchild = NIL->rchild = NULL;
    return;
}

2.节点获取与销毁

//获取节点
Node* getNewNode(int key) {
    Node* p = (Node*)malloc(sizeof(Node));
    p->key = key;
    p->lchild = p->rchild = NIL;//编程技巧，虚拟空节点
    p->h = 1;
    return p;
}

//销毁
void clear(Node* root) {
    if (root == NIL) return;
    clear(root->lchild);
    clear(root->rchild);
    free(root);
    return;
}

3.左旋右旋以及失衡状态调整（重点）

这里的type_str这些与输出相关的语句，都是输出提示信息的，方便测试。

思路：通过获取树高，判断失衡类型，然后调用上面的左旋右旋。

//更新高度
void update_height(Node* root) {
    H(root) = (H(L(root)) > H(R(root)) ? H(L(root)): H(R(root))) + 1;
    return;
}

Node* left_rodate(Node* root) {
    cout << "left rodate : " << K(root) << endl;
    Node* new_node = root->rchild;
    root->rchild = new_node->lchild;
    new_node->lchild = root;
    update_height(root);//先更新子节点的高度
    update_height(new_node);
    return new_node;
}

Node* right_rodate(Node* root) {
    cout << "right rodate : " << K(root) << endl;
    Node* new_node = root->lchild;
    root->lchild = new_node->rchild;
    new_node->rchild = root;
    update_height(root);//先更新子节点的高度
    update_height(new_node);
    return new_node;
}

const char* type_str[5] = {
    "",
    "maintain type : LL",
    "maintain type : LR",
    "maintain type : RR",
    "maintain type : RL",
};

Node* maintain(Node* root) {
    if (abs(H(L(root)) - H(R(root))) <= 1) return root;//不需调整
    int type = 0;//用来输出时，查看失衡类型
    //判断失衡类型
    if (H(L(root)) > H(R(root))) {
        if (H(R(L(root))) > H(L(L(root)))) {
            //LR型
            root->lchild = left_rodate(root->lchild);//小左旋
            type += 1;
        }
        //LL和LR都需要这步，所以合并一起
        root = right_rodate(root);//大右旋
        type += 1;
    }
    else {
        type = 2;
        if (H(L(R(root))) > H(R(R(root)))) {
            //RL型
            root->rchild = right_rodate(root->rchild);//小右旋
            type += 1;
        }
        root = left_rodate(root);//大左旋
        type += 1;
    }
    cout << type_str[type] << endl;
    return root;
}

4.插入

注意更新树高和返回时要调整平衡条件就行。

//插入
//返回值是新的根节点。因为根节点会在平衡调整中变化
Node* insert(Node* root, int key) {
    if (root == NIL) return getNewNode(key);
    if (root->key == key) return root;//不重复插入
    if (key < root->key) root->lchild = insert(root->lchild, key);
    else root->rchild = insert(root->rchild, key);
    update_height(root);//插入后要更新树高
    return maintain(root);//调整返回
}

5.删除

这里和上一篇二叉搜素树的删除操作类似，只是出度0和1通过虚拟空节点这个技巧合并成一种情况了。

Node* predecessor(Node* root) {
    Node* temp = L(root);
    while (R(temp) != NIL) temp = R(temp);
    return temp;
}

//删除
Node* eraser(Node* root, int key) {
    if (root == NIL) return root;
    if (key < K(root)) L(root) = eraser(L(root), key);
    else if (key > K(root)) R(root) = eraser(R(root), key);
    else {
        //之前二叉搜索树采用的是分三种情况，这里用一种优化的新方法
        if (L(root) == NIL || R(root) == NIL) {
            //出度为1或0
            Node* temp = L(root) != NIL ? L(root) : R(root);
            free(root);
            return temp;
            //因为我们采用了NIL这个虚拟空节点，所以这里能兼容出度为0的情况
        }
        else {
            //出度为2
            Node* temp = predecessor(root);
            K(root) = K(temp);
            L(root) = eraser(L(root), K(temp));
        }
    }
    update_height(root);
    return maintain(root);
}

6.查找

//查找
Node* find(Node* root, int key) {
    if (root == NIL) return NIL;
    if (K(root) == key) return root;
    if (key < K(root)) return find(L(root), key);
    return find(R(root), key);
}

7.测试

void output(Node* root) {
    if (root == NIL) return;
    cout << "[key:" << K(root) << " h:" << H(root) << "]";
    cout << "left:" << K(L(root)) << " right" << K(R(root)) << endl;
    output(root->lchild);
    output(root->rchild);
    return;
}


int main()
{
    init_NIL();//虚拟空节点的初始化
    srand(time(0));

    //测试
    int x;
    Node* root = NIL;
    while (cin >> x && x != -1) {
        //插入
        cout << "插入" << x << "到AVL树中" << endl;
        root = insert(root, x);
        output(root);
    }
    while (cin >> x && x != -1) {
        //删除
        cout << "删除" << x << "从AVL树中" << endl;
        root = eraser(root, x);
        output(root);
    }
    while (cin >> x && x != -1) {
        //查找
        bool judge = false;
        if (find(root, x) != NIL) judge = true;
        if (judge) cout << "查找成功" << endl;
        else cout << "查找失败" << endl;
    }
    return 0;
}

五、总结

1.要学习左旋、右旋这两个二叉树平衡调整的重要操作。

2.可以借鉴虚拟空节点这个编程技巧

3.测试时的输出更能体现编程能力，学习type_str这个技巧

4.要记住AVL树的平衡和失衡条件
