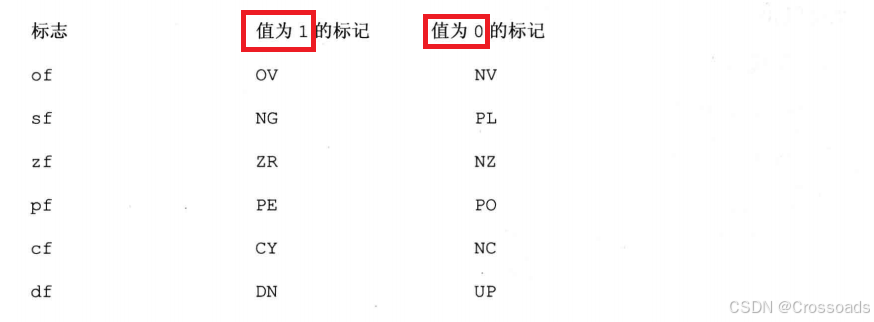

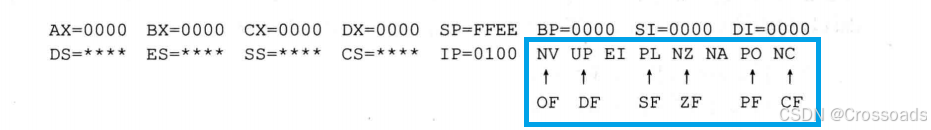

3. 标志寄存器在 Debug 中的表示
结语

前言

📌

汇编语言是很多相关课程（如数据结构、操作系统、微机原理）的重要基础。但仅仅从课程的角度出发就太片面了，其实学习汇编语言可以深入理解计算机底层工作原理，提升代码效率，尤其在嵌入式系统和性能优化方面有重要作用。此外，它在逆向工程和安全领域不可或缺，帮助分析软件运行机制并增强漏洞修复能力。

本专栏的汇编语言学习章节主要是依据王爽老师的《汇编语言》来写的，和书中一样为了使学习的过程容易展开，我们采用以8086CPU为中央处理器的PC机来进行学习。

1. DF 标志和串传送指令

1.1 DF 标志

flag的第10位是DF，方向标志位。

在串处理指令中，控制每次操作后si，di的增减。

DF = 0：每次操作后si，di递增；
DF = 1：每次操作后si，di递减。

1.2 串传送指令

我们再来看下面的一个串传送指令。

汇编语言中的串传送指令用于一次性处理多个数据单元，如MOVS指令可直接完成源和目标之间的数据传输。这类指令简化了对连续数据的操作，尤其适合字符串或数组的处理，提高了代码的简洁性和执行效率。

1.2.1 字节串传送

格式：movsb
功能：执行 movsb 指令相当于进行下面几步操作（以字节为单位传送）。
- （1）((es)×16 + (di)) = ((ds) ×16 + (si))
- （2）如果DF = 0则：(si) = (si) + 1，(di) = (di) + 1
- （3）如果DF = 1则： (si) = (si) - 1，(di) = (di) - 1

用汇编语法描述 movsb 的功能如下。

mov es:[di],byte ptr ds:[si]	;8086并不支持这样的指令，这里只是个描述

如果 df=0:
inc si
inc di

如果 df=1:
dec si
dec di

可以看出，movsb 的功能是将 ds:si 指向的内存单元中的字节送入 es:di中，然后根据标志寄存器DF位的值，将 si和di递增或递减。

1.2.2 字串传送

当然，也可以传送一个字，指令如下。

格式：movsw
功能：将 ds:si指向的内存字单元中word送入es:di中，然后根据标志寄存器DF位的值，将si和di递增2或递减2（以字为单位传送）。

用汇编语法描述 movsw 的功能如下。

mov es:[di],word ptr ds:[si]	;8086并不支持这样的指令，这里只是个描述

如果 df=0:
add si,2
add di,2

如果 df=1:
sub si,2
sub di,2

1.3 与rep配合使用的串传送

movsb和movsw进行的是串传送操作中的一个步骤，一般来说，movsb 和 movsw 都和rep配合使用。

1.3.1 rep movsb

格式如下：

rep movsb

用汇编语法来描述rep movsb的功能就是：

s:  movsb
	loop s

可见，rep的作用是根据cx的值，重复执行后面的串传送指令。

由于每执行一次movsb指令，si和di都会递增或递减指向后一个单元或前个单元，则rep movsb就可以循环实现(cx)个字符的传送。

1.3.2 rep movsw

同理，也可以使用这样的指令：rep movsw。

相当于：

s:  movsw
	loop s

1.4 设置DF位

由于flag的DF位决定着串传送指令执行后，si和di改变的方向，所以CPU应该提供相应的指令来对DF位进行设置，从而使程序员能够决定传送的方向。

8086CPU提供下而两条指令对DF位进行设置：

cld指令：将标志寄存器的DF位置0
std指令：将标志寄存器的DF位置1

1.5 例题演示与巩固

1.5.1 问题一

编程：用串传送指令，将data段中的第一个字符串复制到它后面的空间中。

data segment
	db ‘Welcome to masm！’
	db  16 dup (0)
data ends

1.5.2 问题一的分析与程序实现

分析：

我们分析一下，使用串传送指令进行数据的传送，需要给它提供一些必要的信息，它们是：

① 传送的原始位置：ds:si；
② 传送的目的位置：es:di；
③ 传送的长度：cx；
④ 传送的方向：DF。

在这个问题中，这些信息如下：

① 传送的原始位置：data:0；
② 传送的目的位置：data:16；
③ 传送的长度：16；
④ 传送的方向：因为正向传送（每次串传送指令执行后，si和di 递增）比较方便，所以设置DF=0。

编写程序：

好了，明确了这些信息之后，我们来编写程序，如下。

mov ax,data
mov ds,ax
mov si,0       	  ;ds:si指向data:0
mov es,ax
mov di,16     	  ;es:di指向data:16
mov cx,16  	 	  ;(cx)=16，rep循环16次

cld               ;设置DF=0，正向传送
rep movsb
