一个支持自定义高亮关键字与搜索统计功能的COMTransmit串口调试工具

本文使用COMTransmit串口调试软件来实现CH9143的AT指令集调试，提供从硬件连接到软件部署的完整解决方案。调试过程支持单条/批量指令发送，结合关键字高亮、搜索关键字及日志模式，有效应对复杂测试场景，提升调试效率。在线反馈机制允许用户无缝提交优化建议，形成调试-改进闭环。

一、系统搭建

1.1 硬件连接

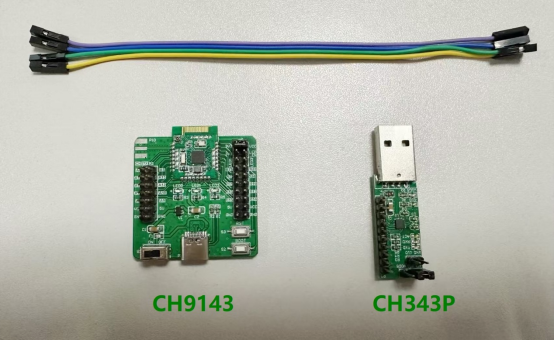

进入AT模式需要先接线，本文使用CH343P与CH9143连接进行通讯，需要准备以下材料：

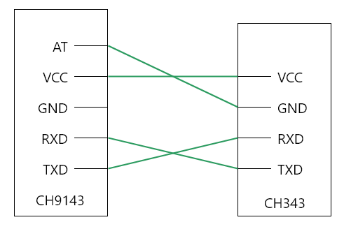

按照框图连接以下几根线即可。

注意：1. 确保使用3.3V电平 。

           2. AT模式需保持GND持续连接。

1.2 软件准备

运行环境：Win7/Win8/Win10/Win11 x86/x64。

点击软件链接，下载并安装。

二、AT指令集调试过程

COMTransmit串口调试工具从用户真实场景出发，以以下几大功能重新定义调试体验：

1. 支持一键导入批量数据，可预设多组发送任务，应对复杂测试场景。支持自定义设置重复次数与间隔时间，模拟真实设备交互节奏。
2. 日志模式下每条数据自动标记接收/发送时间，精度达毫秒级，方便回溯问题节点。收发状态独立标识，用不同颜色以及符号区分“发送”和“接收”，通信逻辑清晰明了。
3. 支持同时设置多个关键字（如错误码、指令头），并自由选择高亮颜色，重要信息一目了然，且数据接收过程中即时生效，无需停止滚动，调试过程流畅不中断。
4. 输入搜索关键词，即刻定位所有匹配项，支持向前/向后搜索，自动统计关键字出现次数。
5. 软件内提供在线反馈功能，无需离开当前调试界面，点击“在线反馈”按钮即可填写问题/建议/需求、选择性上传日志/截图/配置文件等附件，并留下邮箱或手机号，全程操作一分钟完成。

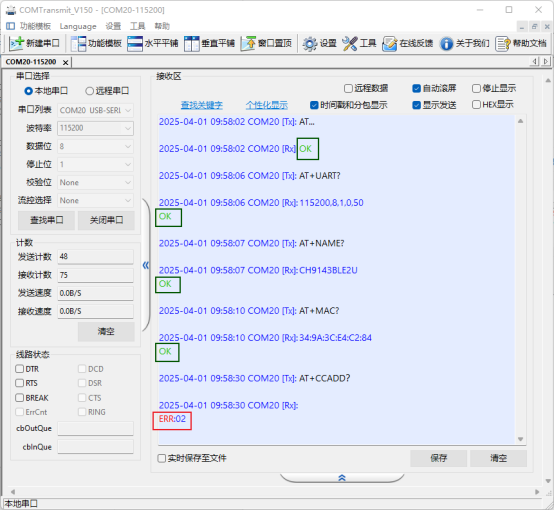

上图是在一个完整的AT指令调试流程，在日志模式下对“AT”以及AT指令的回复“OK”与“ERR”进行高亮显示，方便快速识别芯片返回的参数状态,OK——正确返回状态，ERR——错误返回状态。

2.1 打开串口

插入串口，在软件中打开新增的串口(默认串口设置即可，波特率--115200，数据位—8,停止位—1,校验位—None)。

2.2 发送AT指令

2.2.1 单条发送

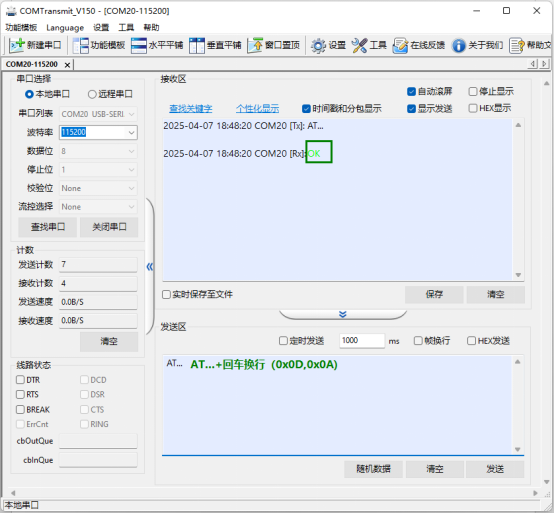

在发送区输入“AT...”，加回车换行，点击发送按钮，检测芯片是否处于 AT 模式，若处于 AT 模式后发送该命令会给出响应。指令可以手动输入，也可复制粘贴，填入定时发送时间间隔即可循环发送。

2.2.2 批量发送

痛点：调试设备时，有时候频繁需要发送很多指令，手动逐条输入耗时费力，还容易遗漏或输错参数。测试压力时，需要快速模拟连续数据流。

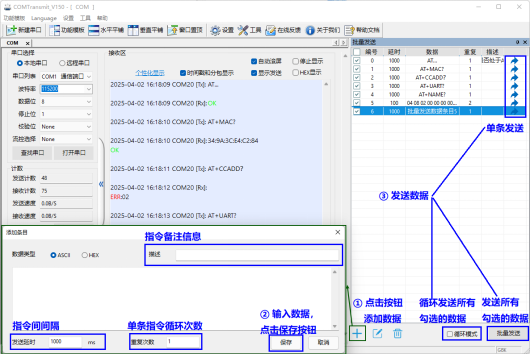

解决办法：在功能模板中选择协议发送模式，协议发送模式支持添加n条数据，并且支持复制与粘贴，支持导入与导出（右键菜单）数据文件，支持按需设置重复次数与间隔时间来模拟真实设备交互节奏，压力测试一键搞定。

此外，当数据发送顺序不正确时，可以直接拖动数据条目至正确的位置。

协议发送模式下，三种发送方式对比如下：

发送方式	触发条件	适用场景
单条发送	单击数据条目箭头	调试阶段
批量发送	勾选数据后点击批量发送按钮	完整测试流程
循环发送	勾选循环模式后点击批量发送按钮	压力测试

2.3 分析调试结果

2.3.1 关键字高亮

痛点：串口数据刷屏很快，如何快速捕捉到"ERR"报警、特定数值或协议关键字段？肉眼逐行扫描不仅费时，还可能错过重要细节。

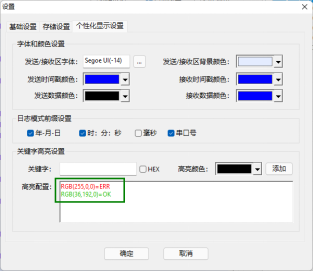

解决办法：点击数据接收区上方的个性化显示，或者由设置——个性化显示设置进入个性化显示界面，自定义添加高亮颜色与高亮关键字（ASCII字符/HEX字符），添加成功后，会在下面的高亮配置编辑框中用高亮颜色显示高亮字符。

使用红色与绿色标亮分别错误返回状态“ERR”与正确返回状态“OK”，便于快速识别AT指令返回结果。

2.3.2 查找关键字

痛点：面对长达数小时的通信日志，如何快速统计某条指令的响应次数？如何定位某个异常首次出现的位置？若只能手动翻页，耗时又烧脑。

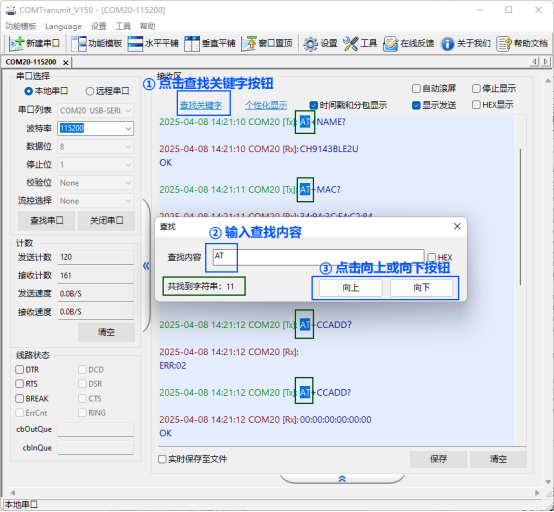

解决办法：点击数据接收区上方的查找关键字，输入待查找的字符（支持ASCII字符与HEX字符，区分大小写）后，点击“向上”或“向下”按钮来向前或者向后查找，数据接收区会标亮该字符并统计该字符数目。

查询“AT”字符，可查看发送了多少条AT指令，无需手动计数。点击向上或向下自动定位上一个/下一个字符出现的位置，无需手动翻页。

2.3.3 日志模式

痛点：收发数据混杂，难以区分设备上行和下行指令；时间格式与项目规范不符，手动修改费时费力。

解决办法：采用高精度时间戳，每条数据自动标记接收/发送时间，精度达毫秒级，方便回溯问题节点。用不同颜色或符号区分“发送”和“接收”（[TX]/[RX]），通信逻辑清晰。支持自定义时间戳格式（如YYYY-MM-DD HH:mm:ss.zzz或HH:mm:ss），无缝适配团队规范或跨国协作时区需求。

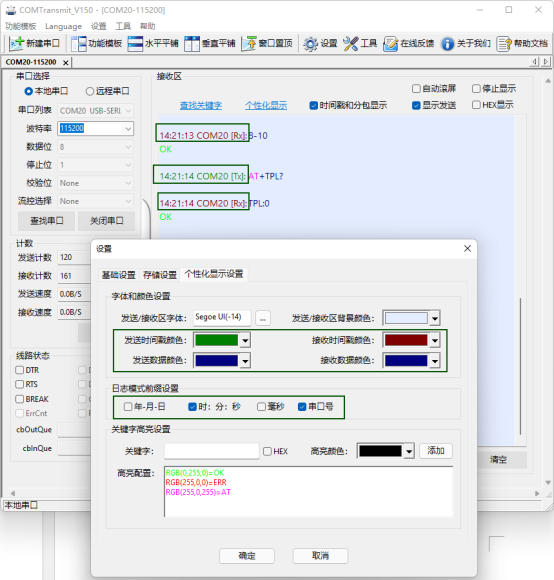

点击数据接收区方的个性化设置选项，自行设置发送/接收时间戳颜色，发送/接收数据颜色，可以自定义设置时间戳格式。

自定义收发数据时间戳与收发数据颜色，时间戳采用HH:MM:SS COM的格式。

三、技术支持体系

3.1 在线反馈

在调试工具领域，没有谁比一线工程师更懂真实需求。因此，COMTransmit串口调试工具内嵌反馈入口，无需跳转网页或邮件，轻松操作即可成功反馈。你的建议将会驱动创新，也许下一次一个新功能就因你的建议而生，大家一起共同打造更强大的工具。

反馈流程：

1. 点击"在线反馈"按钮

2. 描述建议/需求

3. 选择性上传相关截图/数据文件

4. 填写联系方式

5. 点击"提交按钮"

3.2 典型问题及解决方案

问题现象	排查步骤
COM口无法打开	1.串口松动 2.波特率设置太高 3. 被其他程序占用
回复数据异常	1.确认波特率 2.检查电平匹配 3.测试信号质量
高亮失效	1.检查关键字格式 2.验证编码设置 3.重置配置文件
