第一讲 决赛试题与过渡模拟一

第一讲 决赛试题与过渡模拟一

笔记根据b站教程：

题目1（决赛试题）

后续补充

注意点

1.彩灯设计

从左往右、从右往左—位移操作：

_crol_(位移变量，位移次数)   ---  a=_cror_(a,1)

_cror_()

2.不要对寄存器直接进行操作，须使用中间变量进行

P1 = ucLed;

3.避免模式4到模式1忽略L1

if(ucLed ==0x7e) //判断是否从模式4切换至模式1 若是，则复位ucLed数据
  ucLed == 0xfe;
else
{
	ucLed == _cror_(ucLed,1);//模式1 L1-L8
	if(ucLed == 0x7f) Led_Mode = 1;//当L8点亮时，跳转到模式2
}

4.数码管闪烁

全部正常显示

case 1://流转时间设置界面
  Seg_Buf[0] = 13;
  Seg_Buf[1] = Led_Time_Set_Index++;
  Seg_Buf[2] = Led_Time_Set[Led_Time_Set_Index] / 1000 %10;
  Seg_Buf[3] = Led_Time_Set[Led_Time_Set_Index] / 100 % 10;
  Seg_Buf[4] = Led_Time_Set[Led_Time_Set_Index] / 10 % 10;
  Seg_Buf[5] = Led_Time_Set[Led_Time_Set_Index] % 10;

设置闪烁时间和取反变量

if(++Timer_400Ms == 400)//400毫秒触发一次
{
	Timer_400Ms = 0;
	Seg_Star_Flag ^= 1;
}

覆盖闪烁显示

if(Seg_Flag == 0)
{
	Seg_Buf[0] = Seg_Star_Flag?13:10;
	Seg_Buf[1] = Seg_Star_Flag?Led_Time_Set_Index+1:10;
}
else
{
	Seg_Buf[2] = Seg_Star_Flag?Led_Time_Set[Led_Time_Set_Index] / 1000 % 10:10;
	Seg_Buf[3] = Seg_Star_Flag?Led_Time_Set[Led_Time_Set_Index] / 100 % 10:10;
	Seg_Buf[4] = Seg_Star_Flag?Led_Time_Set[Led_Time_Set_Index] / 10 % 10:10;
	Seg_Buf[5] = Seg_Star_Flag?Led_Time_Set[Led_Time_Set_Index] % 10:10;
}

避免按下切换按键后再执行一次

case 6://设置切换按键
  if(Seg_Disp_Mode == 0)//若在显示界面下使能此按键
  {
      for(i=0;i<4;i++)//读取当前设置数据
          Led_Time_Set[i] = Led_Time_Data[i]
      Seg_Disp_Mode = 1;//跳转到参数设置界面
  }
  else if(Seg_Disp_Mode == 1)//else-为了避免第一次按下后直接执行下列程序 所以需要另外加else使得在执行完if语句后跳转出判断主体
  {
      Seg_Flag ^= 1;//用于判断设置处于哪个状态的变量
      if(Seg_Flag == 0)//第二次跳转到模式设置状态
      {
          for(i=0;i<4;i++)
              Led_Time_Data[i] = Led_Time_Set[i];//保存当前设置数据
          Seg_Disp_Mode = 0;
      }
  }
break;

注释—知识点回忆—异或

结合代码 Seg_Flag ^= 1;，我们可以更具体地理解异或操作在C51中的应用场景。这行代码的作用是翻转 Seg_Flag 的最低位（即第0位），通常用于切换某个状态标志。

1.代码分析

Seg_Flag ^= 1;  // 等价于 Seg_Flag = Seg_Flag ^ 1;

• Seg_Flag 是一个变量，用于表示某个状态或标志。
• ^= 1 表示将 Seg_Flag 的最低位与 1 进行异或操作。

2.异或操作的具体行为：

• 如果 Seg_Flag 的最低位是 0，则 0 ^ 1 = 1，最低位变为 1。
• 如果 Seg_Flag 的最低位是 1，则 1 ^ 1 = 0，最低位变为 0。

因此，这行代码的作用是切换 Seg_Flag 的最低位。

3.结合应用场景

Seg_Flag 是一个用于判断设置处于哪个状态的变量。假设 Seg_Flag 的最低位用于表示某个状态（例如 0 表示状态A，1 表示状态B），那么 Seg_Flag ^= 1; 的作用就是在状态A和状态B之间切换。

示例：

假设 Seg_Flag 的初始值为 0（状态A）：

1. 第一次执行 Seg_Flag ^= 1;：
   • Seg_Flag = 0 ^ 1 = 1，切换到状态B。
2. 第二次执行 Seg_Flag ^= 1;：
   • Seg_Flag = 1 ^ 1 = 0，切换回状态A。

通过这种方式，Seg_Flag ^= 1; 可以用于在两个状态之间循环切换。

4.更完整的代码示例

以下是一个更完整的代码示例，展示如何使用 Seg_Flag ^= 1; 来切换状态并执行不同的操作：

#include <reg51.h>

bit Seg_Flag = 0;  // 定义一个位变量，用于表示状态

void main() {
    while (1) {
        if (Seg_Flag == 0) {
            // 状态A的操作
            P1 = 0x0F;  // 例如，设置P1端口的低4位为高电平
        } else {
            // 状态B的操作
            P1 = 0xF0;  // 例如，设置P1端口的高4位为高电平
        }

        // 切换状态
        Seg_Flag ^= 1;

        // 延时
        delay();
    }
}

void delay() {
    int i, j;
    for (i = 0; i < 100; i++)
        for (j = 0; j < 100; j++);
}

5.总结

结合 Seg_Flag ^= 1; 这行代码，异或操作在C51中的意义是：

1. 切换状态：通过翻转 Seg_Flag 的最低位，可以在两个状态之间切换。
2. 高效操作：异或操作是位运算，执行速度快，适合在嵌入式系统中使用。
3. 简洁代码：使用 ^= 1 可以避免复杂的条件判断，使代码更简洁。

Seg_Flag ^= 1; 用于切换设置状态，可能是为了在设置小时和分钟之间切换，或者在设置闹钟的不同参数之间切换。

按键长按

if(System_Flag == 0)//系统处于暂停状态
{
	if(Key_Old == 4 && Seg_Disp_Mode == 0)//在显示界面下长按S4
	  Data_Disp_Flag = 1;//显示数据
	else
	  Data_Disp_Flag = 0;//显示状态
}
else
  Data_Disp_Flag = 0;

LED数据

i = 0;//每次循环判断前将i置0，便于读取Led状态
while(~ucLed & (0x01 << i) == 0)
  i++;

题目2（过渡模拟一）—模拟电压采集记录器

后续补充

注意点

1.输入限制

if(Key_Down >= 1 && Key_Down <= 10)//键盘使能条件
{
	if(Seg_Disp_Mode == 0 && Seg_Input_Index < 4)
    {
        Seg_Input[Seg_Input_Index] = Key_Down -1;
        Seg_Input_Index++;
        Key_Error_Count = 0;
    }
    else
        Key_Error_Count++;
}

2.闪烁避免程序卡死

if(Seg_Buf[5] == 11)//只有当最后一位为-时，才实现数码管闪烁功能
   Seg_Buf[2+Seg_Input_Index] = Seg_Flag?Seg_Input[Seg_Input_Index]:10;

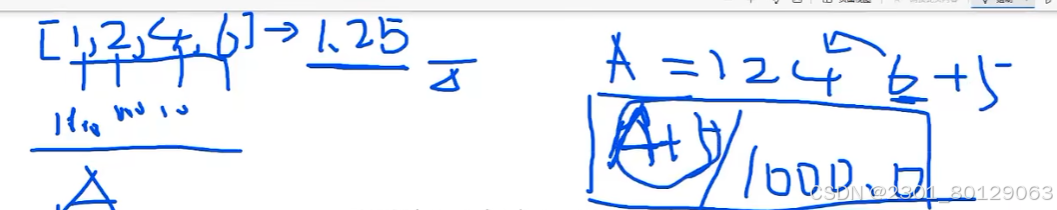

3.进位的思路

四舍五入保留两位数字

Voltage = (Seg_Input[0] * 1000 + Seg_Input[1] * 100 + Seg_Input[2] * 10 +Seg_Input[3] +5)/1000.0;

4.Float显示数码管

思路：强制类型转换

Seg_Buf[3] = (unsigned char)Voltage_Parameter % 10;
Seg_Buf[4] = (unsigned int)(Voltage_Parameter * 100) / 10 % 10;
Seg_Buf[5] = (unsigned int)(Voltage_Parameter * 100) % 10;

5.9999mV进位之后为10.0V

Seg_Point[3+(int)Voltage/10] = 1;

6.数码管数据刷新

case 0://电压采集界面
  Seg_Point[3+(int)Voltage/10] = 0;
  Seg_Buf[0] = Seg_Buf[1] = 10;
  for(i = 0;i<4;i++)
      Seg_Buf[2+i] = Seg_Input[i];
  if(Seg_Buf[5] == 11)//只有当最后一位为-时，才实现数码管闪烁功能
      Seg_Buf[2+Seg_Input_Index] = Seg_Flag?Seg_Input[Seg_Input_Index]:10;
break;
case 1://数据显示界面
  Seg_Point[3+(int)Voltage / 10] = 1;
  Seg_Buf[0] = 12;
  Seg_Buf[1] = Seg_Buf[2] = 10;
  Seg_Buf[3] = (int)Voltage/10?1:(unsigned char)Voltage % 10;
  Seg_Buf[4] = (unsigned int)(Voltage * 100) / 10 % 10;
  Seg_Buf[5] = (unsigned int)(Voltage * 100) % 10;
break;

7.高位熄灭

while(Seg_Buf[j] == 0)
{
	Seg_Buf[j] = 10;
	if(++j == 5) break;
}

8.计数值增加

if(Voltage > Voltage_Parameter_Ctrol)//当实际电压大于参考电压时
   Voltage_Flag = 1;//拉高标志位
else if(Voltage_Flag == 1)
{
	Voltage_Flag = 0 ;//标志位复位
	count++;//计数值+1
}

9.注意LED模块的显示

void Led_Disp(unsigned char addr,ebable)
{
    static unsigned char temp = 0x00;
    static unsigned char temp_old = 0xff;
    if(enable)
        temp |= 0x01 << addr;
    else
        temp &= ~(0x01 << addr);
    if(temp != temp_old)
    {
        P1 =~temp;
        temp_old = temp;
    }
}

if(++Led_Pos == 8) Led_Pos = 0;
Led_Disp(Led_Pos,ucLed[Led_POS]);

ucLed[1] = Count % 2;
ucLed[2] = Key_Error_Count / 3;

后续或将补充完整代码及题目…
