FMC123-基于AD9273的64路50Msps的超声侦测FMC子卡

一、产品概述

        本板卡系我公司自主研发，采用8片AD9273，实现了64路模拟信号输入采集。板卡设计满足工业级要求。可用于水声侦测、医疗超声检测等。如图 1所示：

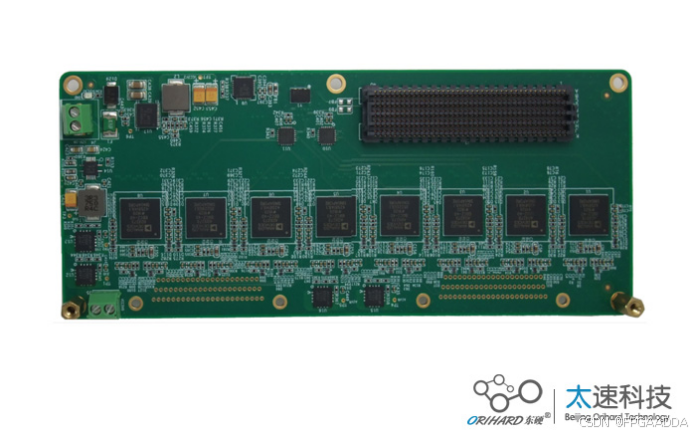

图 1：64路ADC实物图

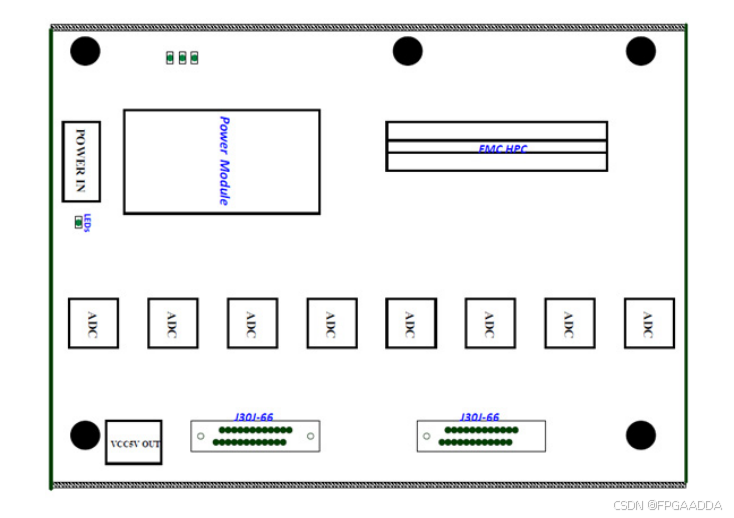

图 2：64路ADC示意图

二、板卡介绍

• 模拟输入：两个J30J-66连接器
• 数字输出：FMC连接器，和FPGA互联
• 采样率：40MHz；
• ADC芯片：8颗
• AD通道：64路
• 分辨率：12bit
• SNR:≥60db
• 信号放大：支持LNA ,VGA,PGA
• 信号输入：VINmax =550mV

• 三、电源供电

          单路 DC12v@2A

  四、应用领域

      水声侦测，超声波检测等
