蓝桥杯嵌入式备赛笔记（基于b站up主“我的代码没问题”视频）方便自己赛前复习

1、库文件

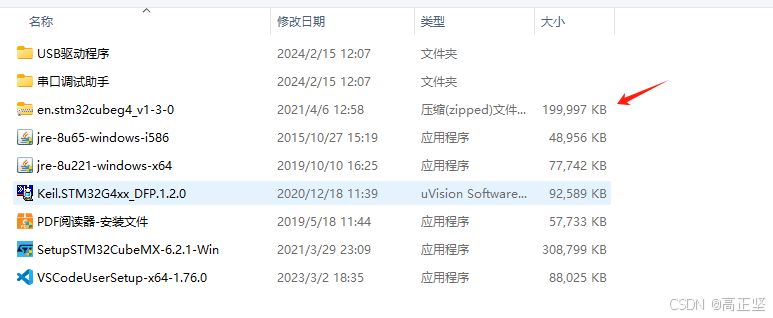

比赛时不能上网 只能使用官方提供的库文件包

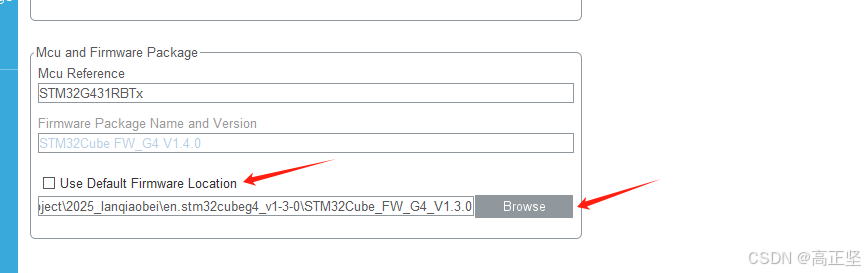

在CubeMX的Project Manager里将 “Use Defult Firmwave Location” 取消勾选

并点击下方Browse 确定官方提供的库文件位置（比赛时将库文件解压然后放进自己的工程文件中）

2、基本配置

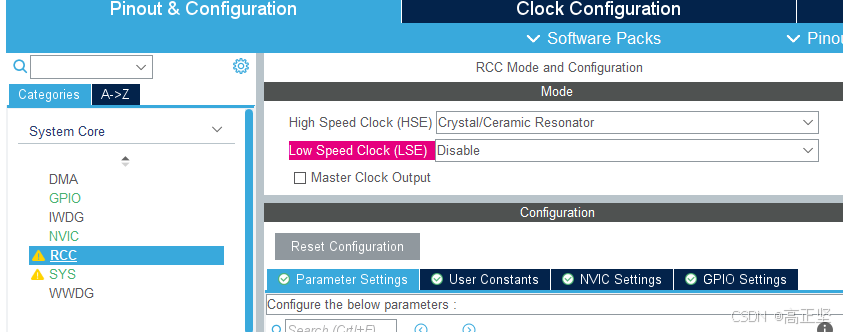

一、选择外部高速时钟

二、Debug设为串口

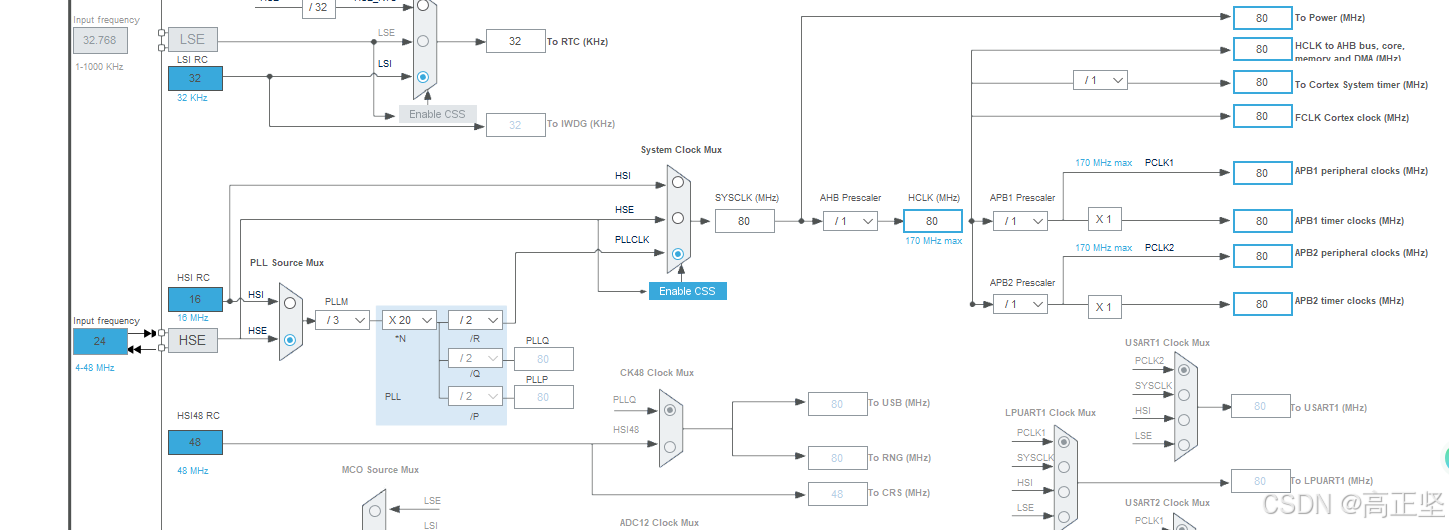

三、时钟配置

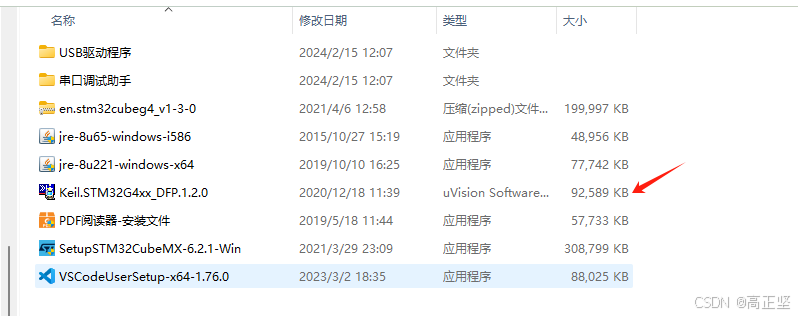

四、第一次打开 如果之前mdk没用过这个芯片需要安装芯片的pack包

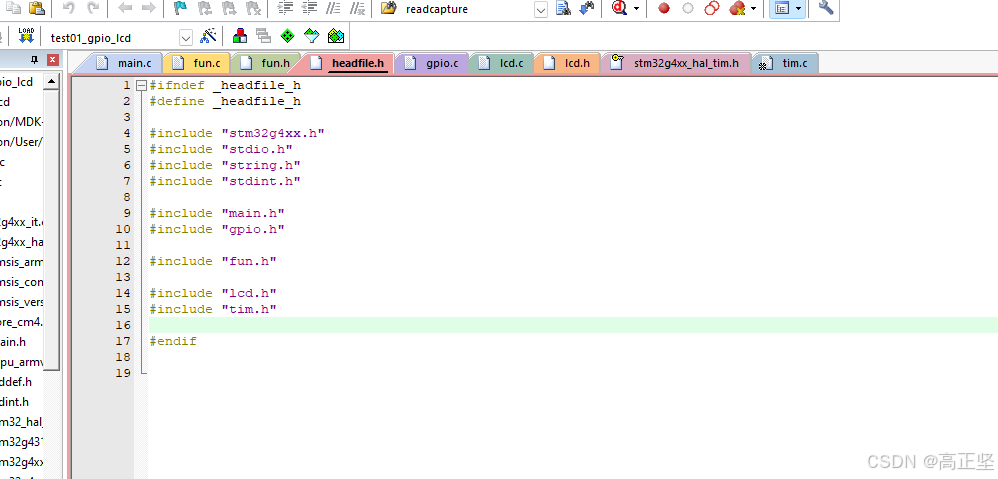

五、headfile文件

3、LED（亮LED灯、亮LCD屏的代码）

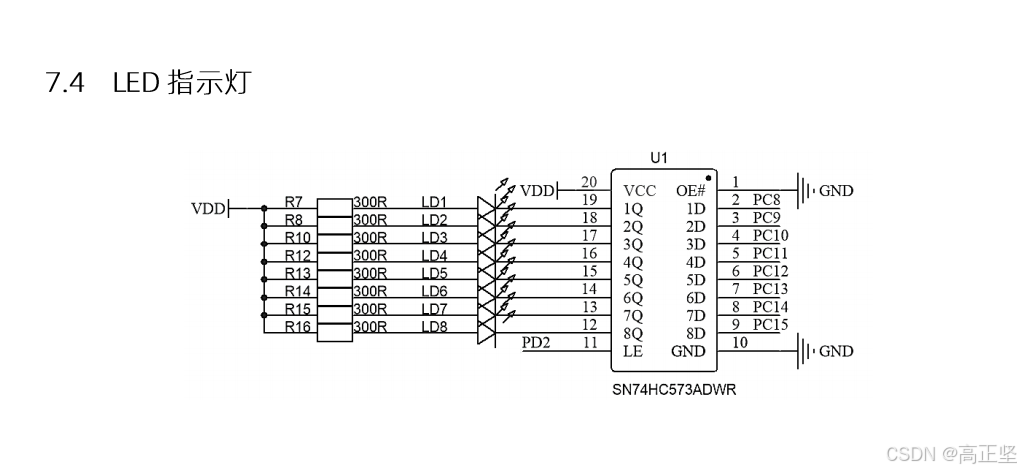

LED:PC8-PC15 低电平点亮

U1:锁存器 PD2高电平1时 数据才会传输  PD2低电平0时 数据 不会传输

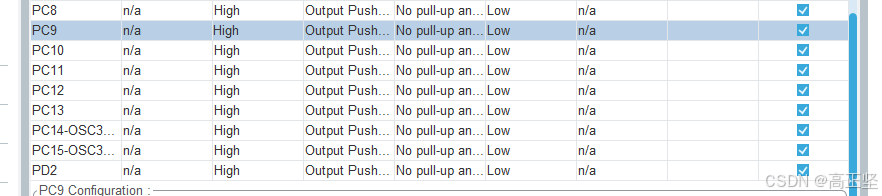

LED配置 默认为高电平

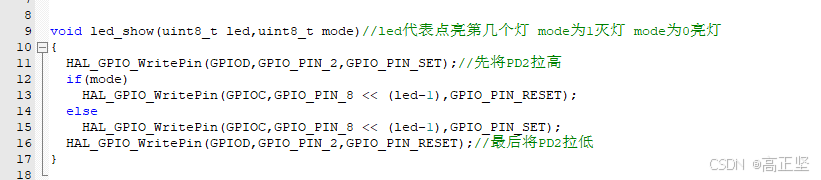

点灯的操作流程：先将PD2置高电平 再将相应灯的gpio拉低

4、按键

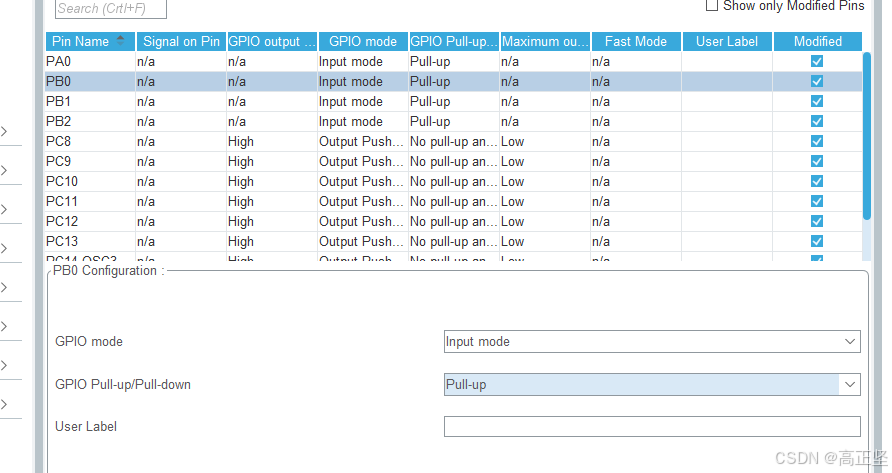

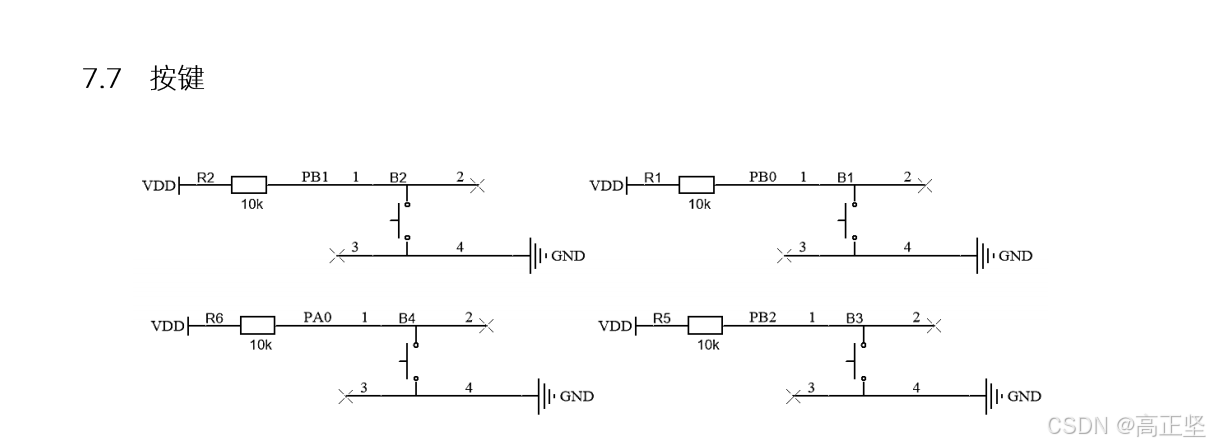

需要配置成上拉输入 按键没有按下时为高电平；按键按下后为低电平

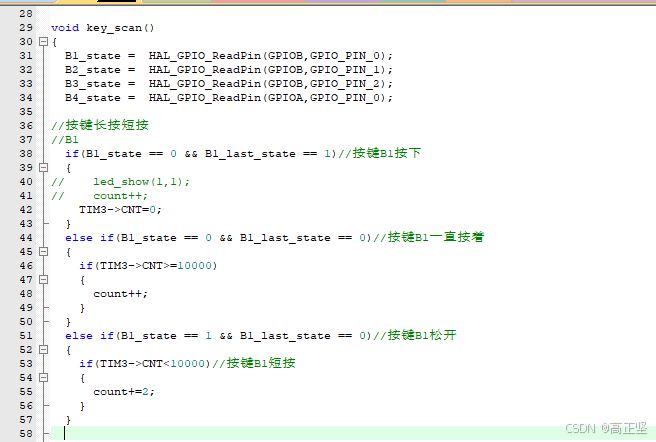

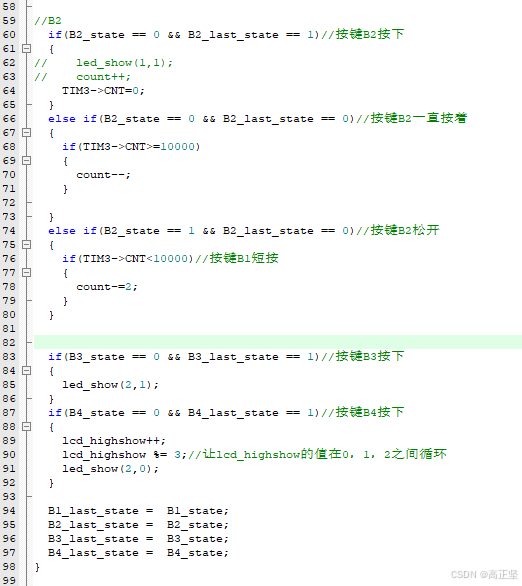

按键扫描函数

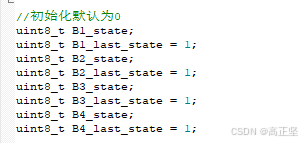

按键扫描理解： 1、 初始时，若读取到按键按下，将读取到的‘0’值存到B1state 这时满足第一个判断语句：B1state=0  B1 last_state=1 表示按键按下  将定时器的计数器CNT清零 定时器开始计时，并将B1state的值给B1 last_state 即B1state=B1 last_state=0  ；

                        2、当第二次（或者更多次）进入到这个函数后，若按键还没松开，此时保持B1state=B1 last_state=0，表示按键一直按着 ；

                        3、只有等到按键松开后，B1state=1而B1 last_state=0，才会进入到第三个判断语句，表示按键松开。

定时器三作用的理解：首先在CubeMX中总线时钟是配置为80M，定时器3预分频器的值为8000-1；不难计算出定时器每隔1/10000s产生一次计数，当CNT的值记到10000时，表示定时器计时了1秒；

补充：这里的定时器三没有使用中断功能，但是也要在初始化后使能（区别于定时器2：有中断的使能）。

5、LCD显示

一、这里有三个关于LCD的几个文件 需要放到自己的工程里，比赛的时候不要忘了！！！

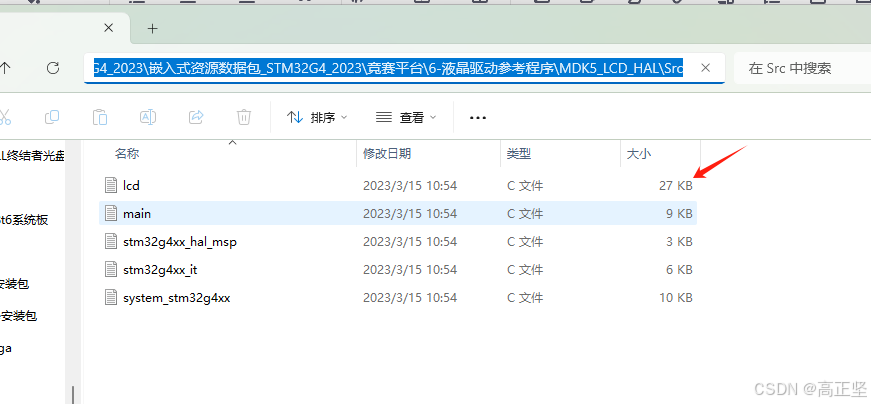

第一个是lcd.c文件 文件路径：嵌入式资源数据包_STM32G4_2023\嵌入式资源数据包_STM32G4_2023\竞赛平台\6-液晶驱动参考程序\MDK5_LCD_HAL\Src

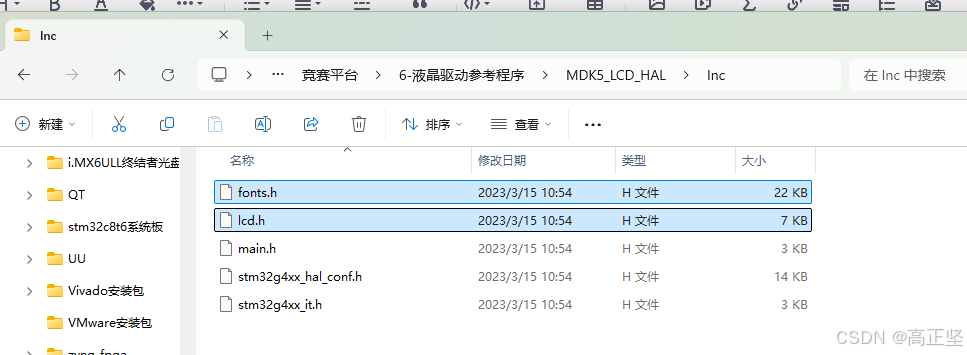

另外两个是fonts.h和lcd.h文件 文件路径：嵌入式资源数据包_STM32G4_2023\嵌入式资源数据包_STM32G4_2023\竞赛平台\6-液晶驱动参考程序\MDK5_LCD_HAL\Inc

二、LCD初始化 及 LED和LCD引脚冲突问题

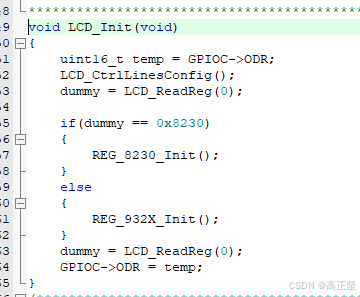

LCD初始化要放在GPIO初始化之后！！！

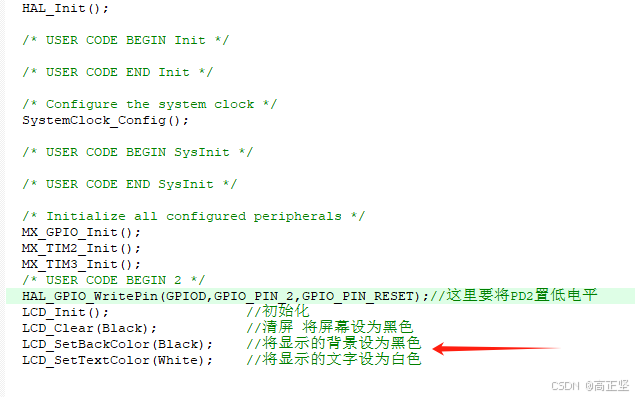

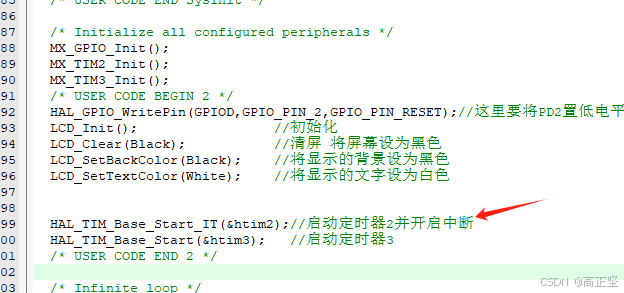

LCD初始化前将PD2置低电平，这是因为在GPIO初始化的时候先将PD2端置1 才配置LED都为高电平熄灭 但是没有将PD2置回低电平 这时锁存器是打开的  而LCD和LED有共用引脚  所以导致这后面LCD的函数会改变LED的状态。

否则会导致LCD显示的时候LED灯全都被点亮。

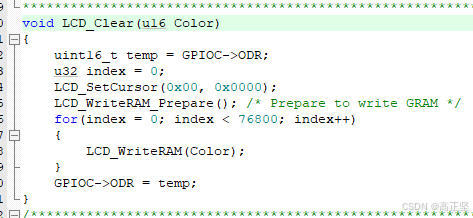

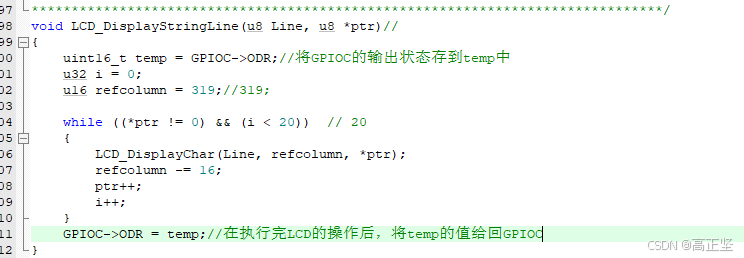

另外 led_show函数 和 lcd_show函数如果同时放在主函数里也会导致引脚冲突问题，因此还需在与LCD有关的函数中做如下操作：

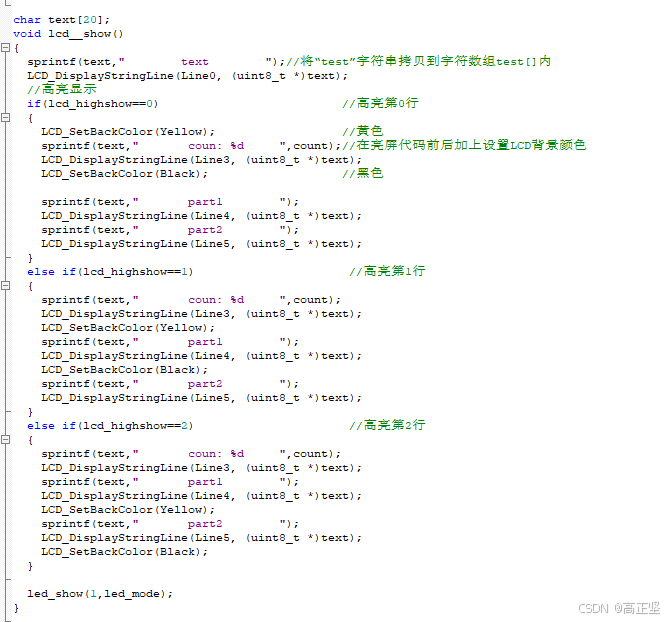

三、LCD显示和高亮LCD

6、定时器

一、利用定时器2实现LED灯闪烁

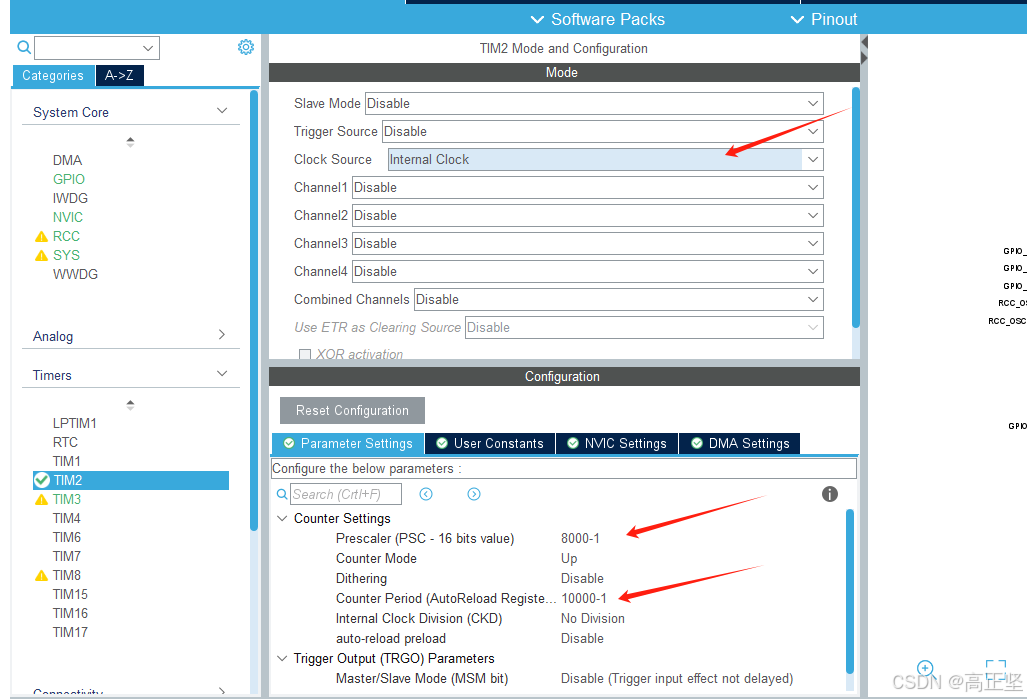

配置TIM2为1s中断 (时钟源：内部时钟  PSC：8000-1  ARR：10000-1)

注意：PSC的值不要超过65535

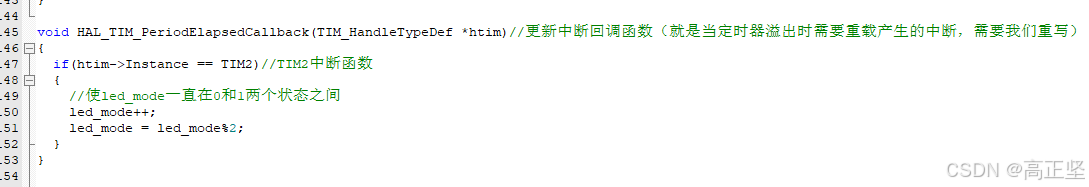

定时器中断

                                        （ 在回调函数里写定时器中断函数 ）

                                           （不要忘记加上定时器中断使能函数）

二、定时器2实现PWM波输出

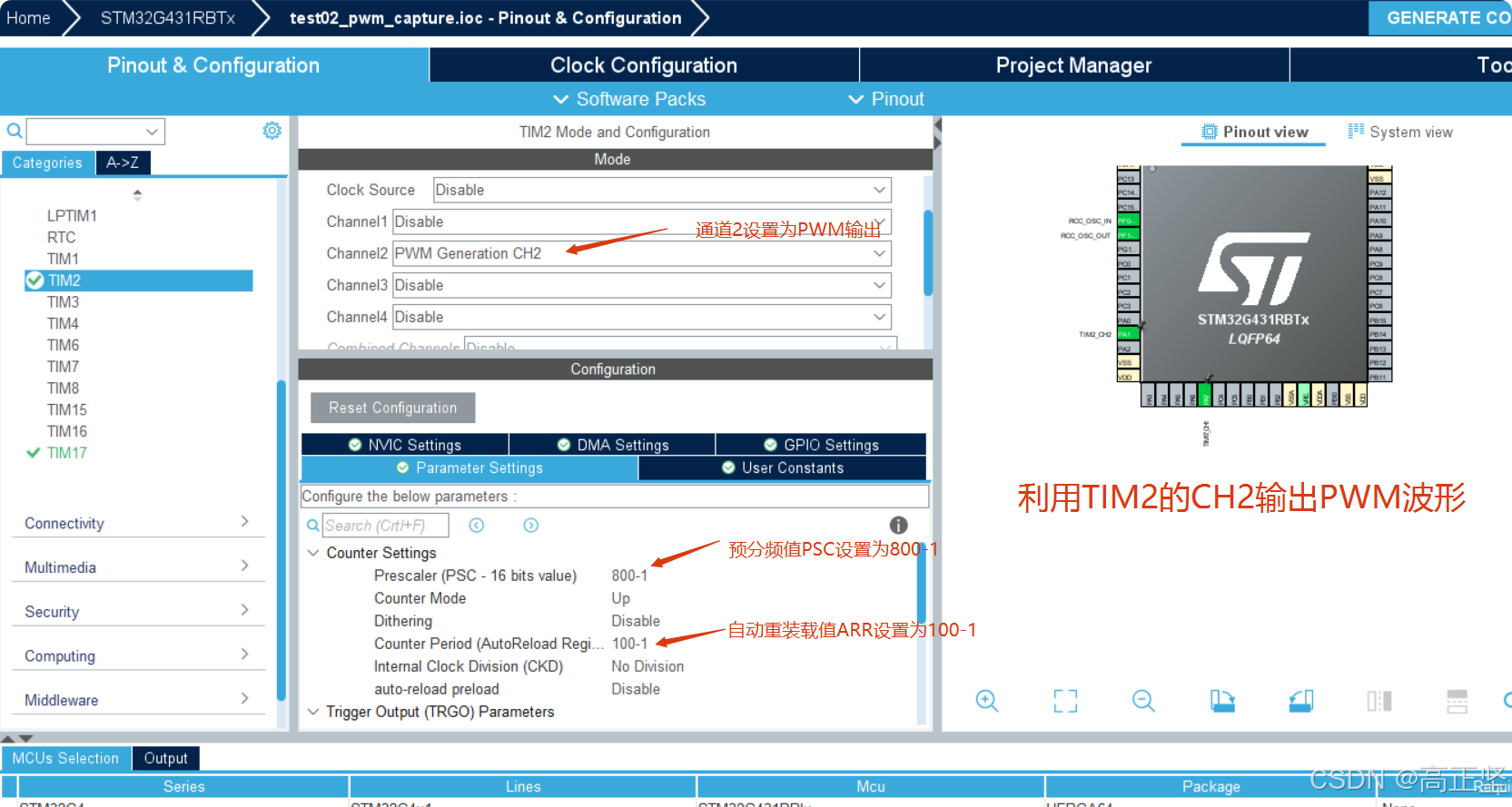

CunbeMX配置

赛题常见要求（举例）：设置频率为1000HZ 占空比为50%

用到的频率计算公式：

占空比计算公式：      CCR/ARR+1

三、定时器17实现输入捕获

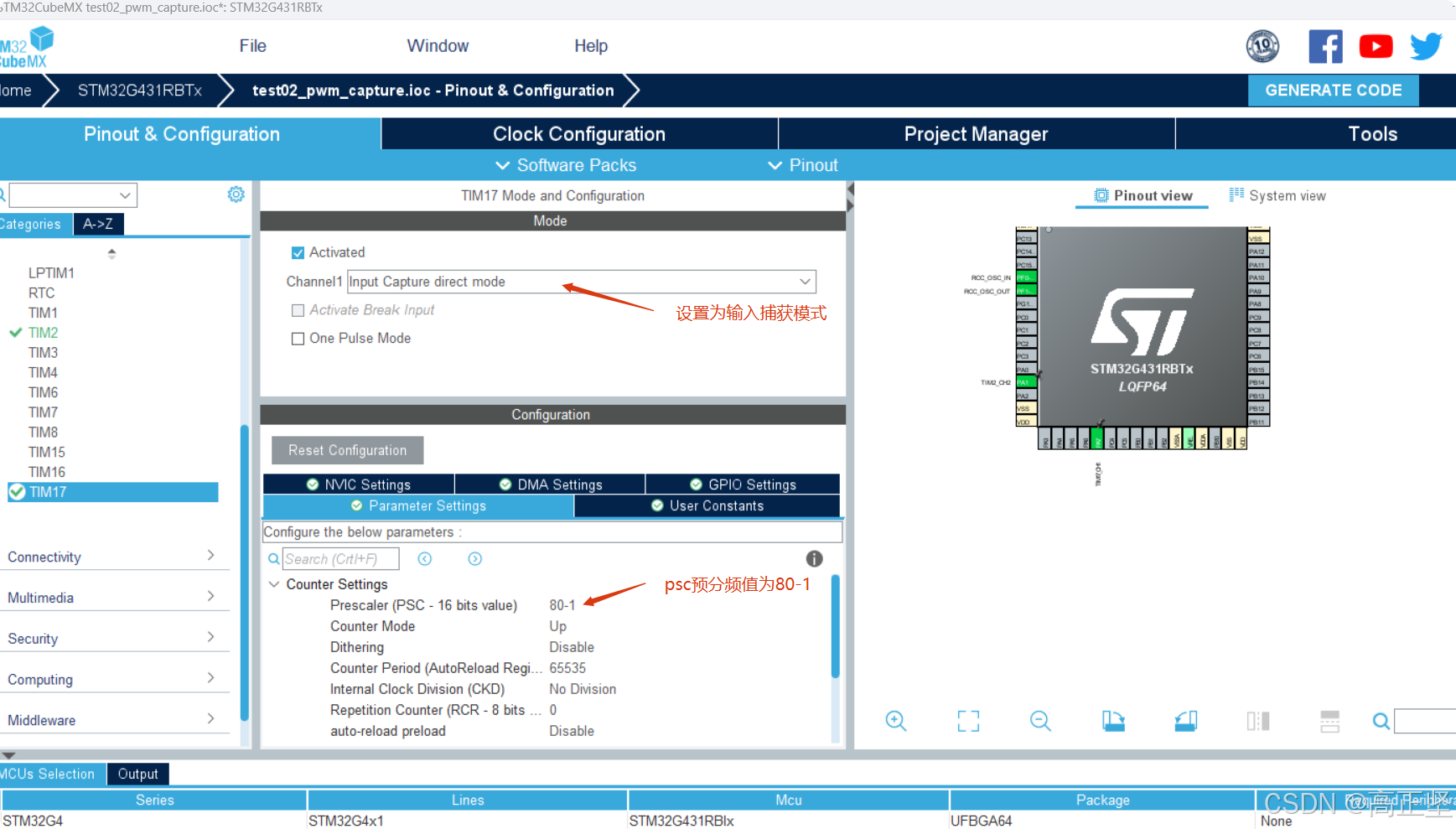

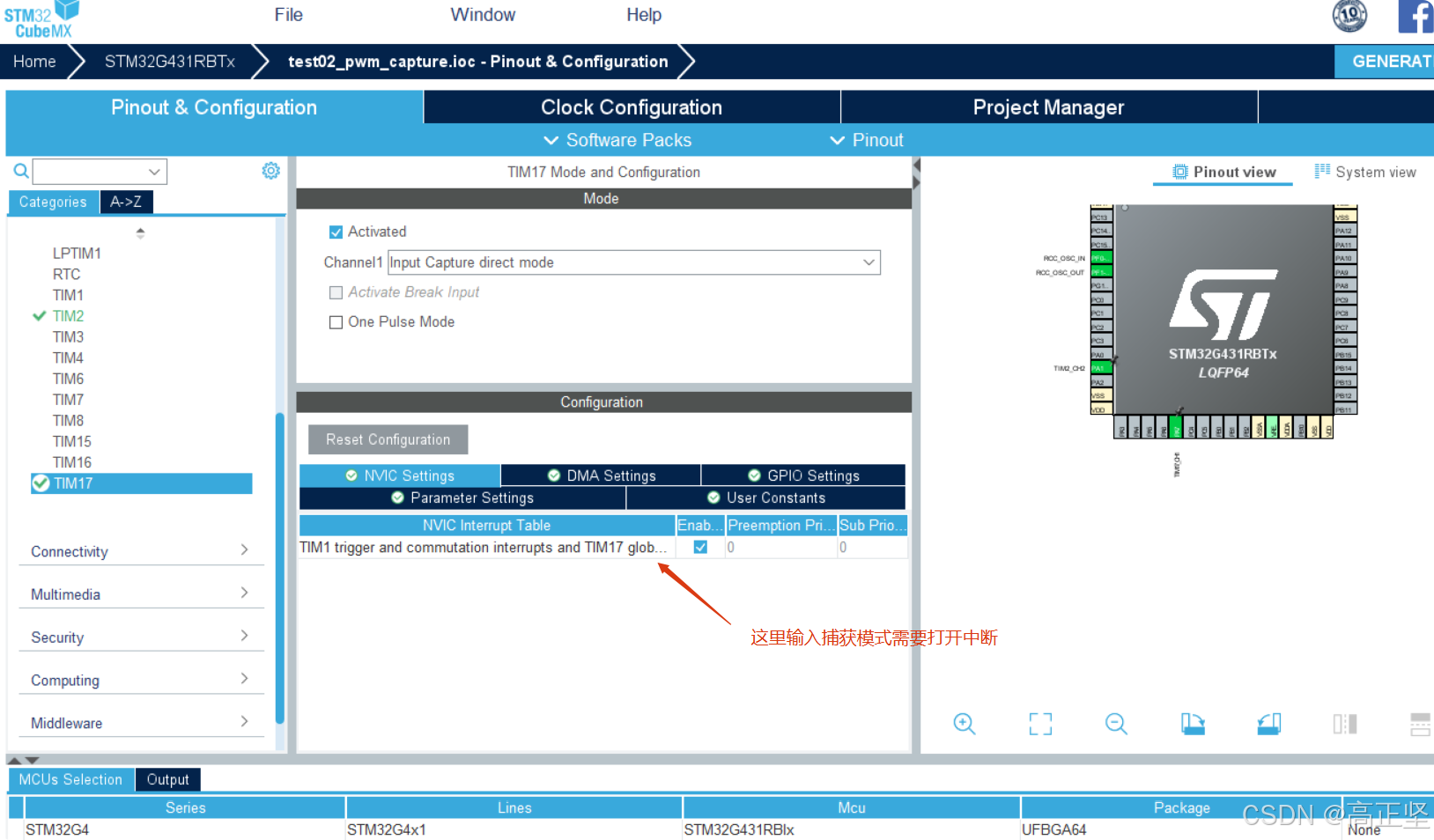

（1）CunbeMX配置

（2）初始化配置

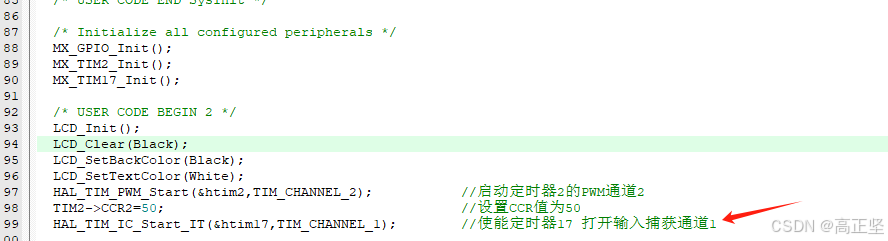

                                                        （开启定时器 使能输入捕获的中断）

（3）中断函数（回调函数）

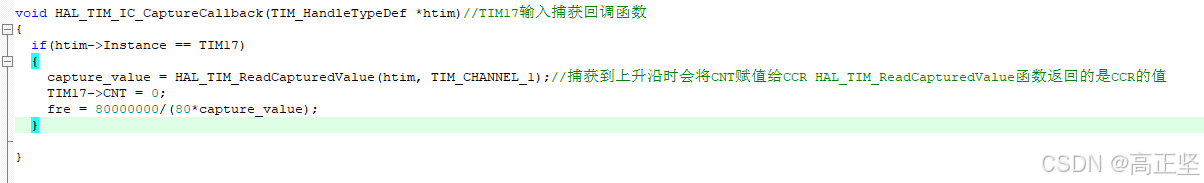

                                                        （在输入捕获的回调函数中计算频率）

每次上升沿都会进入中断读取CNT(CCR)的值 再计算输入捕获频率

输入捕获频率计算公式：

这里Fsys=80000000  PSC配置为80-1  capture_value实际上就是CCR（CNT）的值

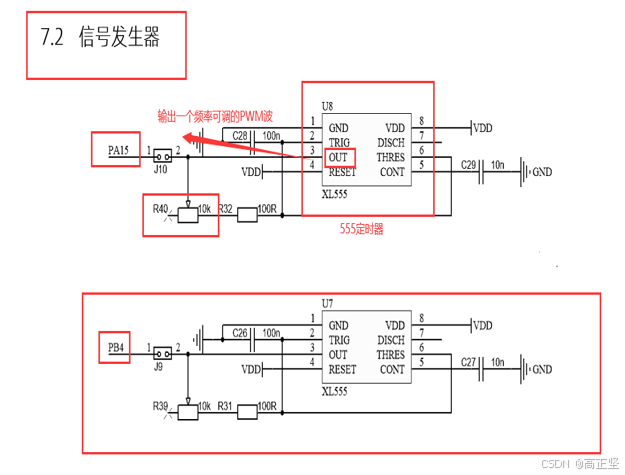

四、输入捕获测量555定时器的输出频率

（1）CunbeMX配置

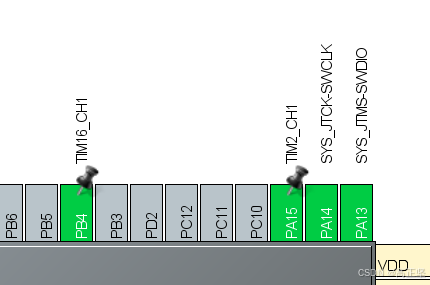

TIM2：在Channel1选择输入捕获模式；PSC配置为80-1； 使能一下中断

TIM16同理；

（2）初始化设置

（3）中断函数

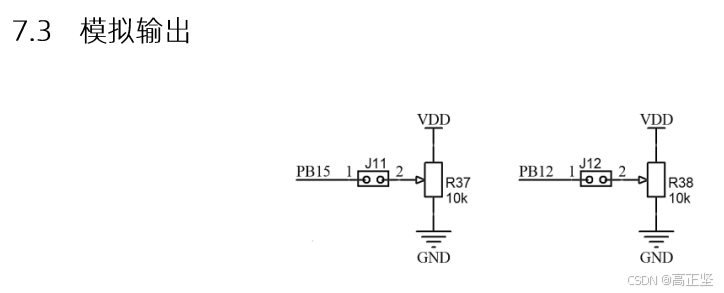

7、ADC（模数转换）

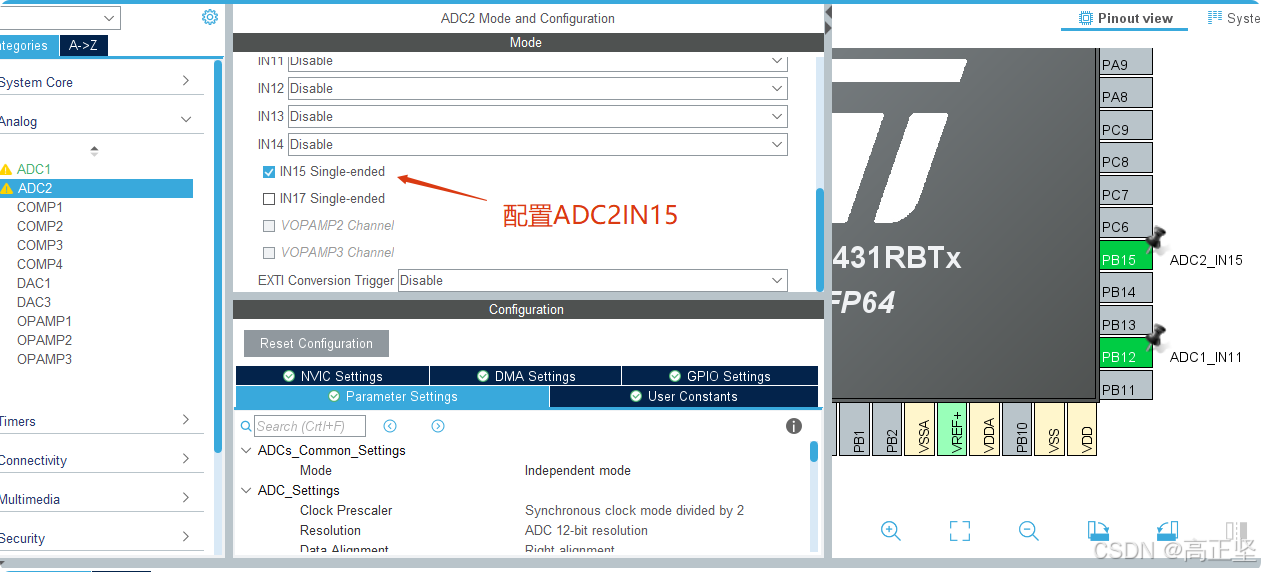

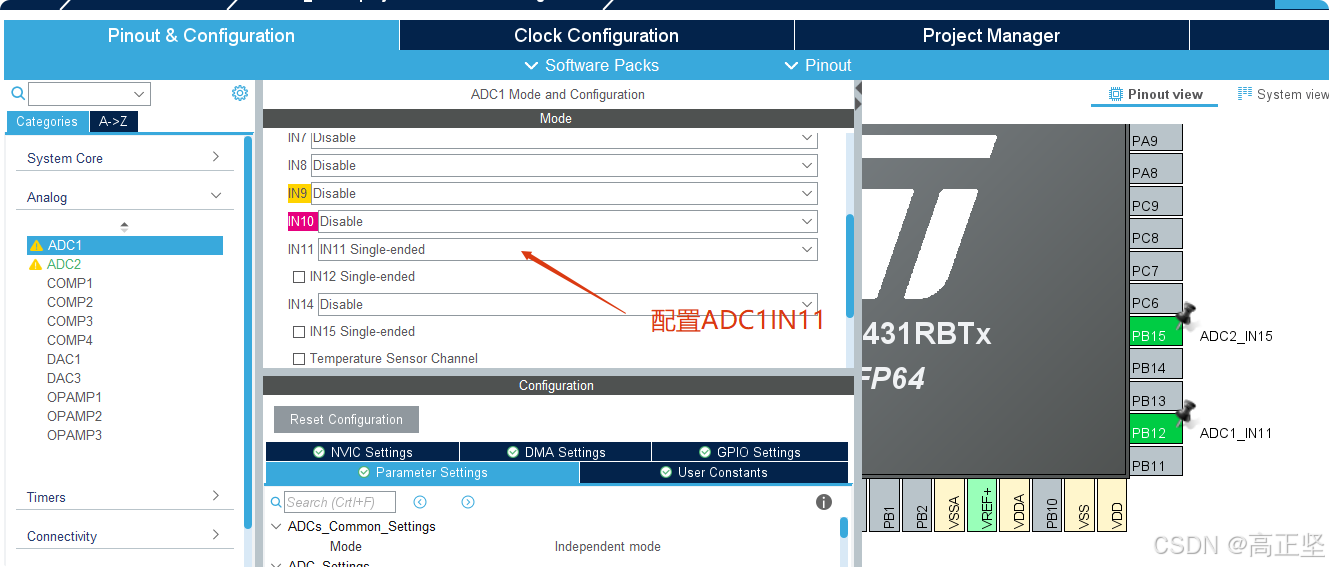

一、CubeMX配置

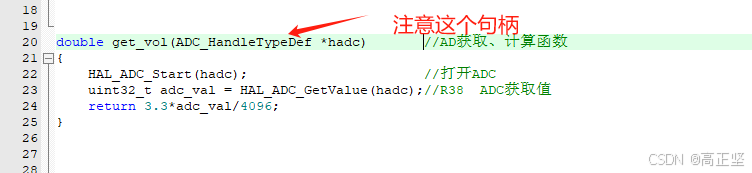

二、ADC读取函数（包含转换成电压值公式）

8、USART

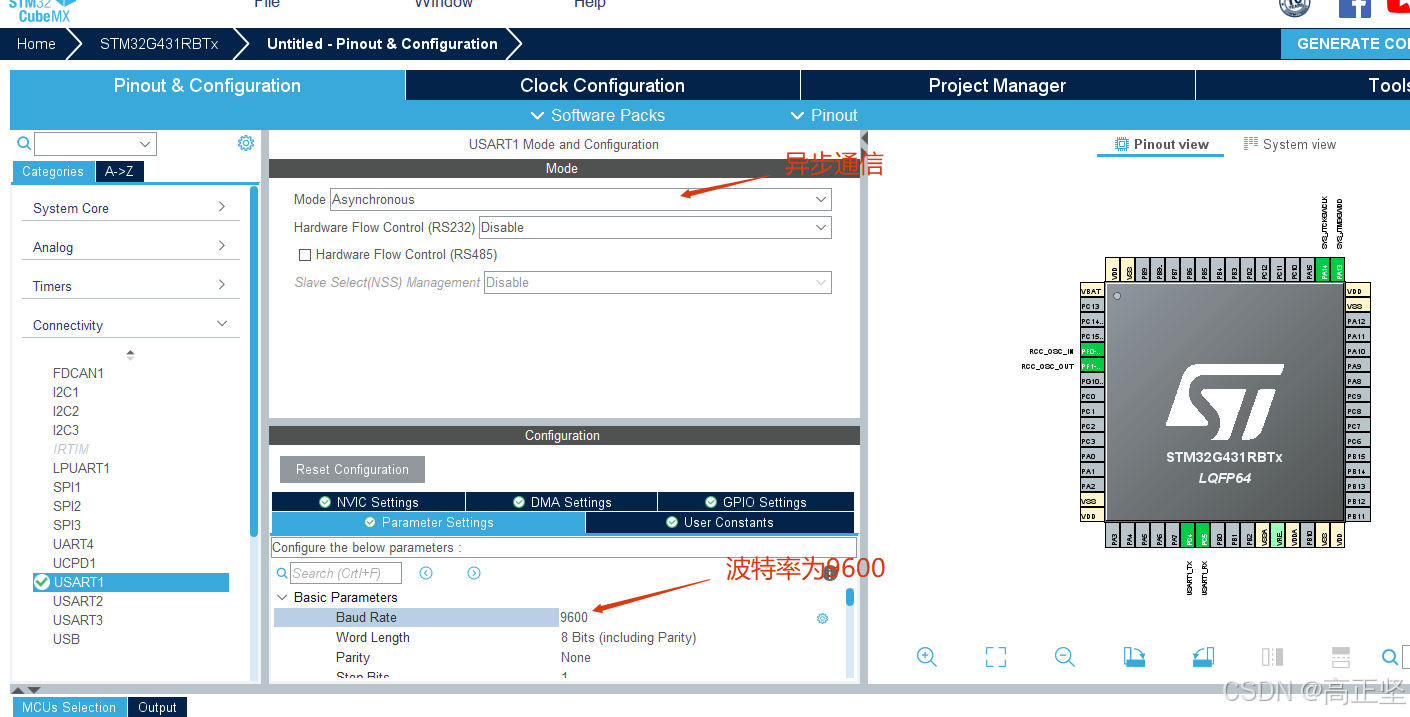

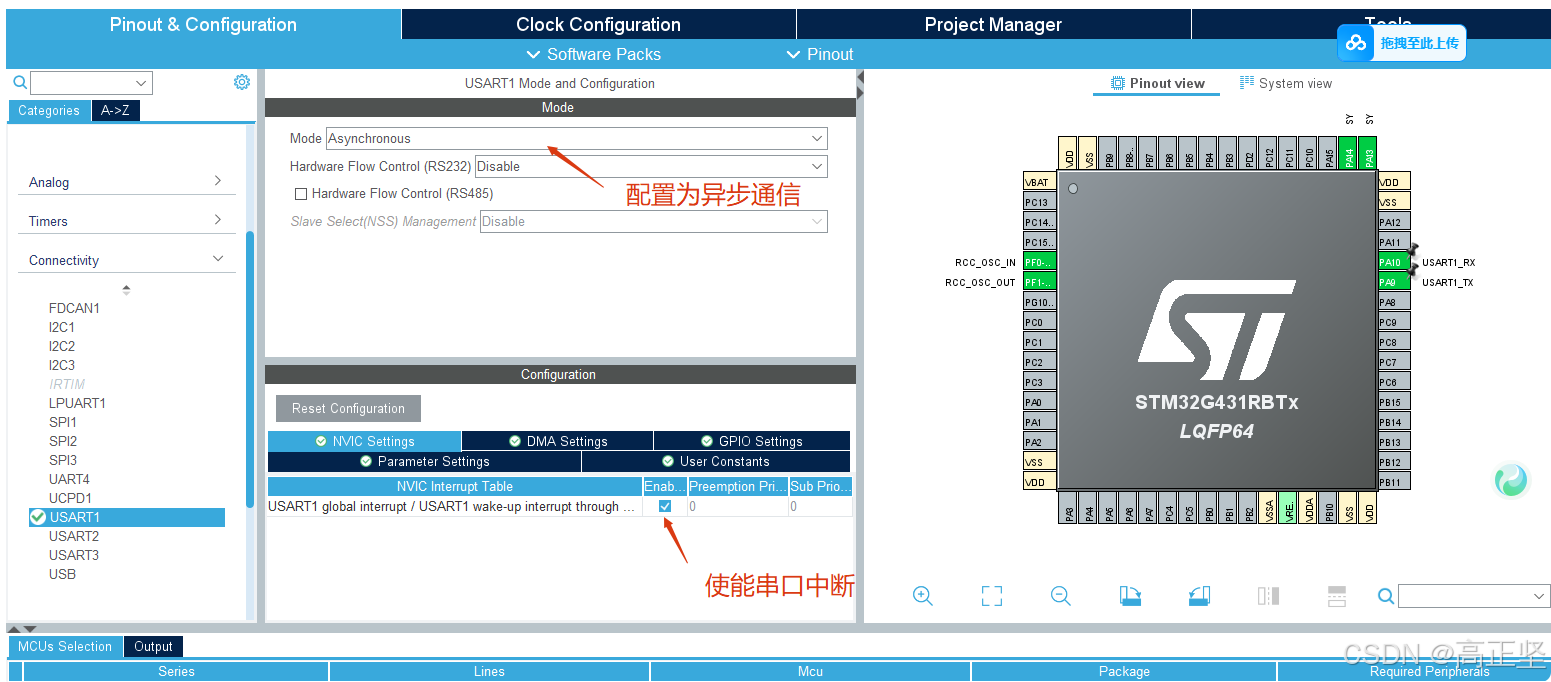

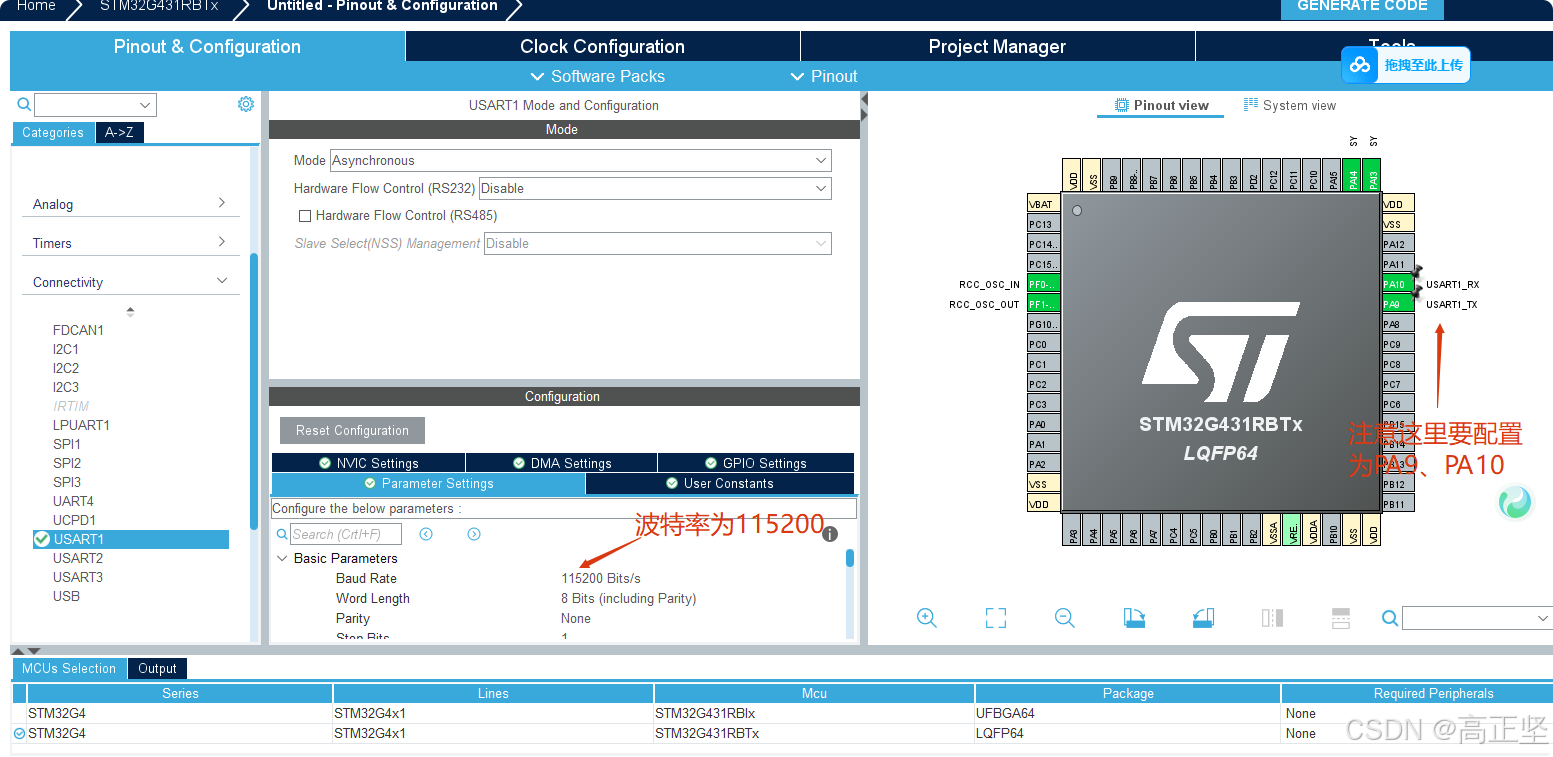

一、CubeMX配置（注意GPIO为PA9和PA10）

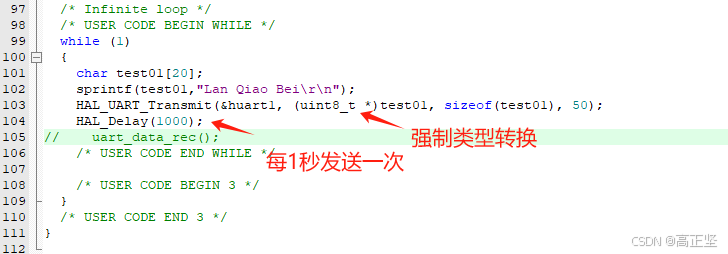

二、串口向上位机发送字符串

三、串口接收一个数据然后发送（分三步走）

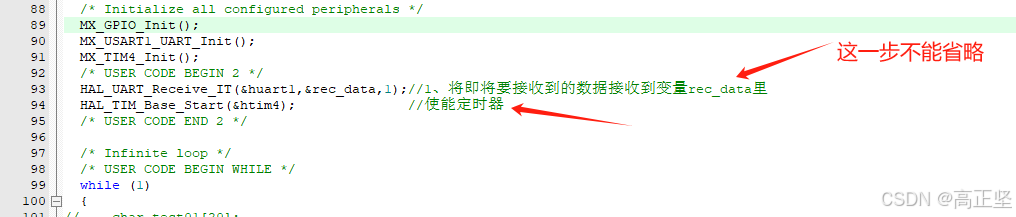

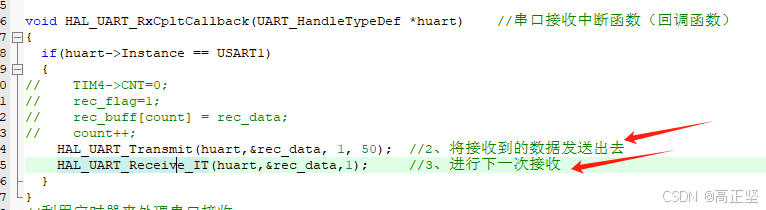

第一次先在while()前面接收一次数据，然后进入中断发送数据、接着进行下一次接收；后面就可以一直在中断中循环接收和发送。

四、利用定时器进行串口不定长数据接收

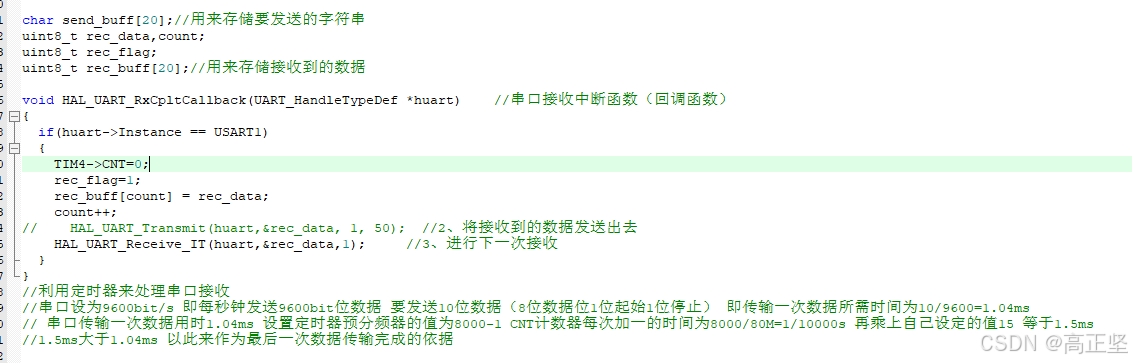

这个实验的功能只是一次接收多个字节数据，不能发送数据；定时器在里面起到的作用是在最后一次接收数据时，判断CNT的值是否大于15，大于15代表最后一次数据接收完成；

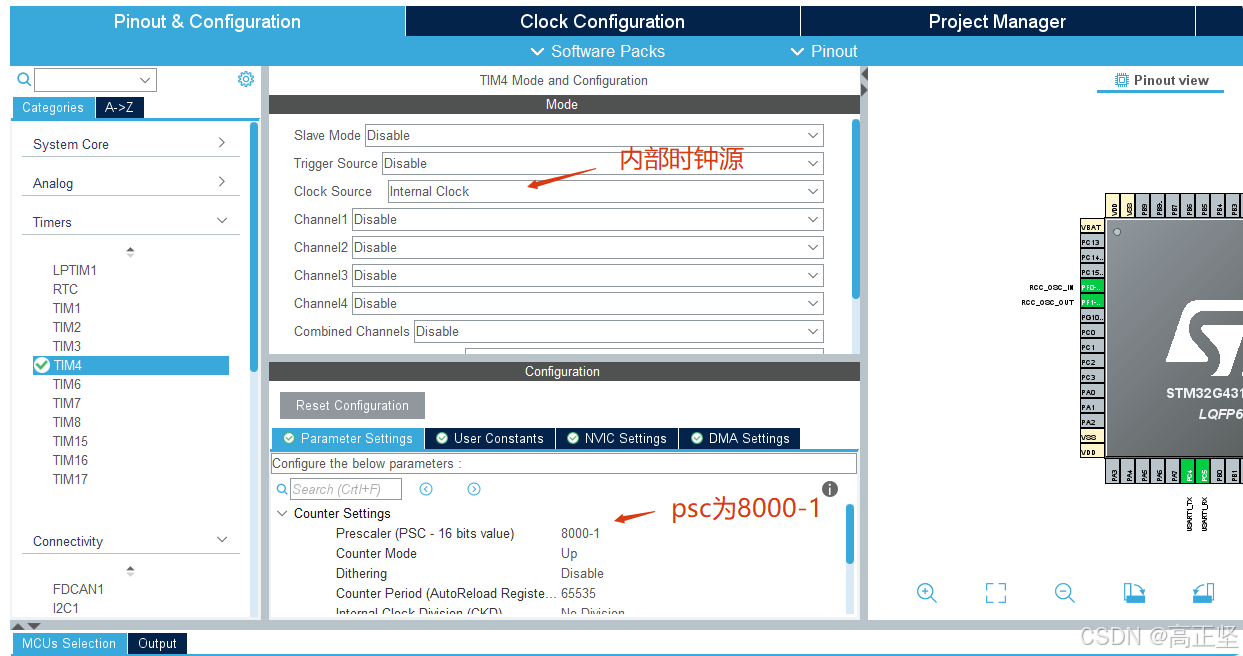

（1）CubeMX配置

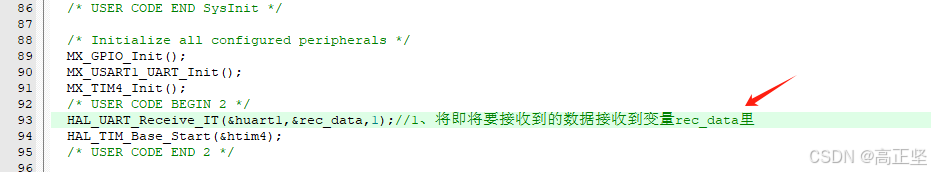

（2）初始化配置

（3）串口接收中断

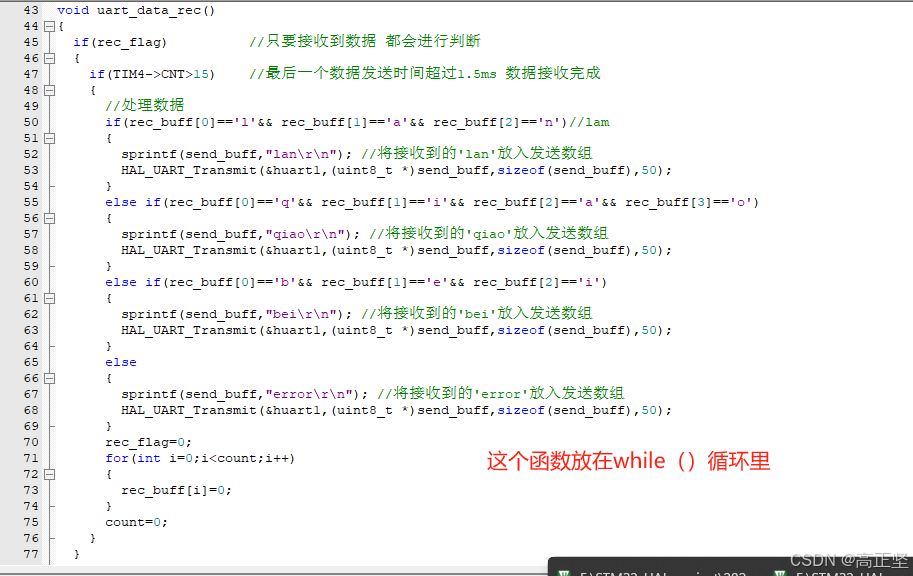

（4）串口接收数据处理函数

9、EEPROM读写

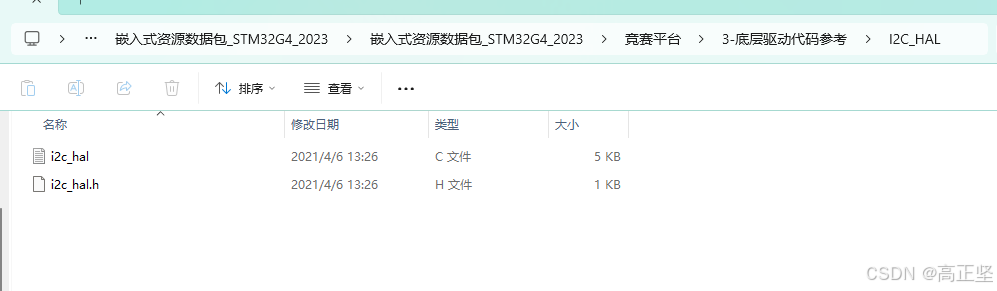

官方会提供i2c的.c和.h文件 需要拷贝到工程目录下

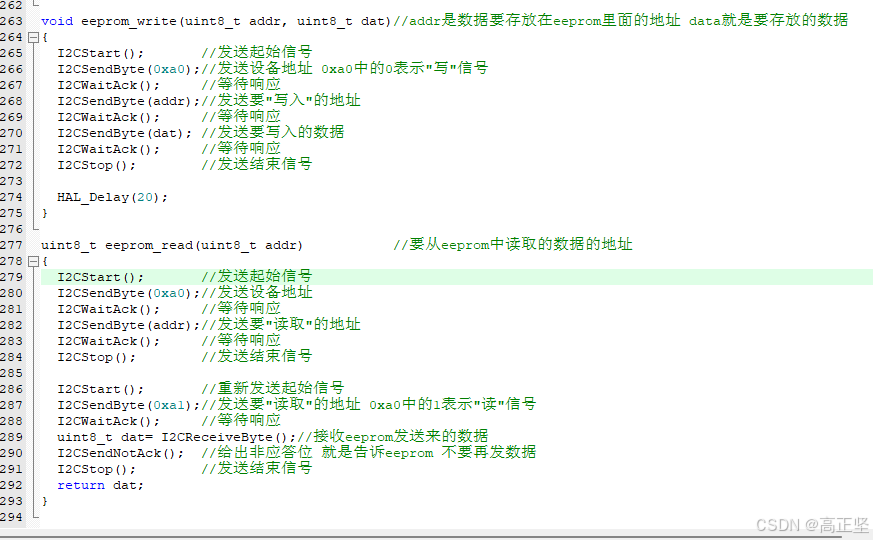

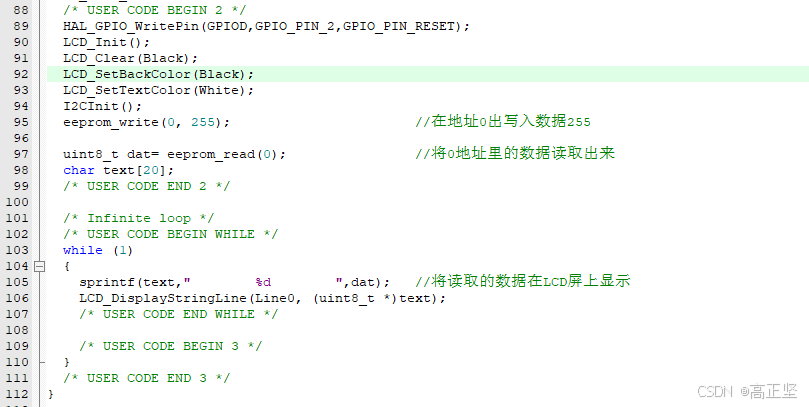

一、eeprom读写函数（基于AT24C02）

10、RTC时钟

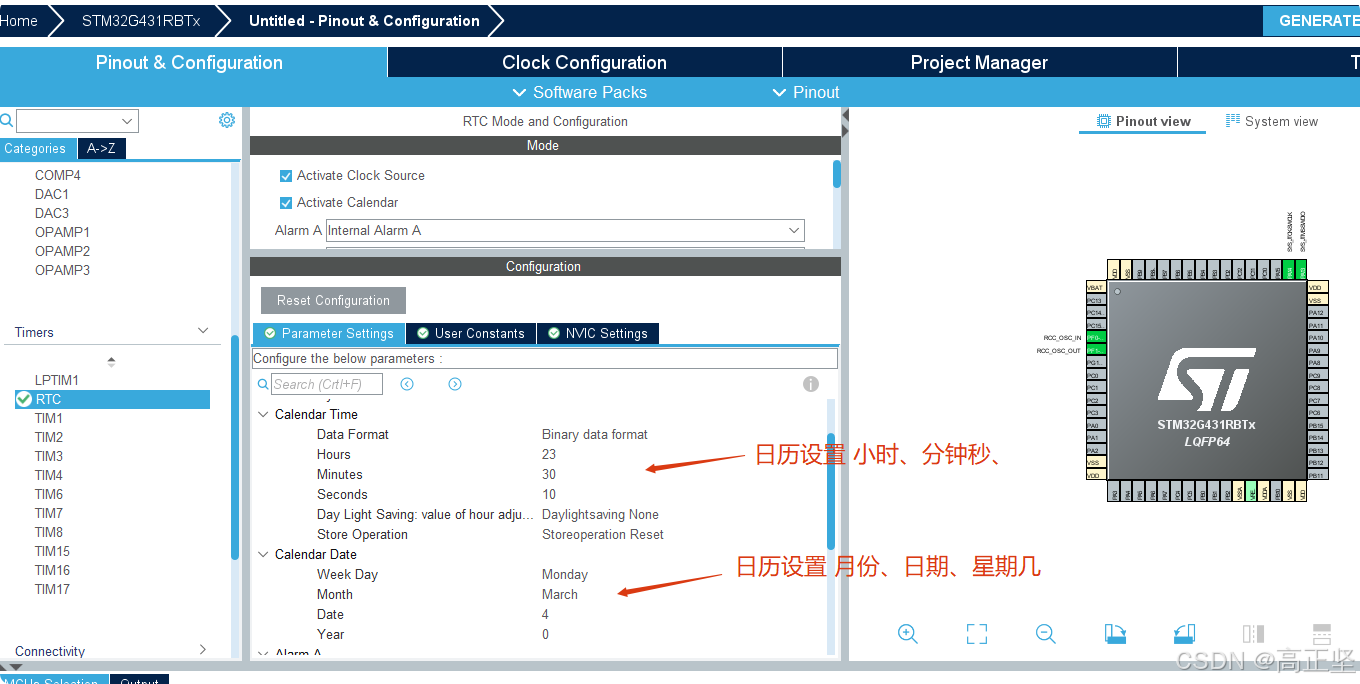

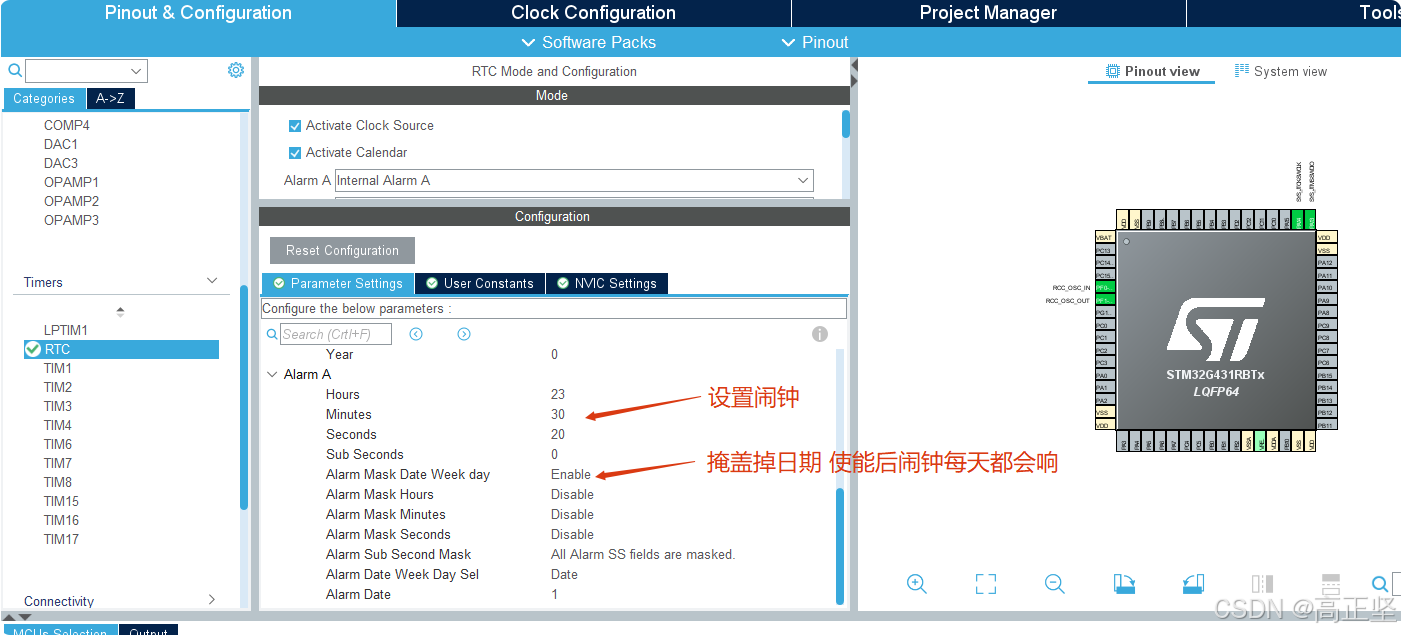

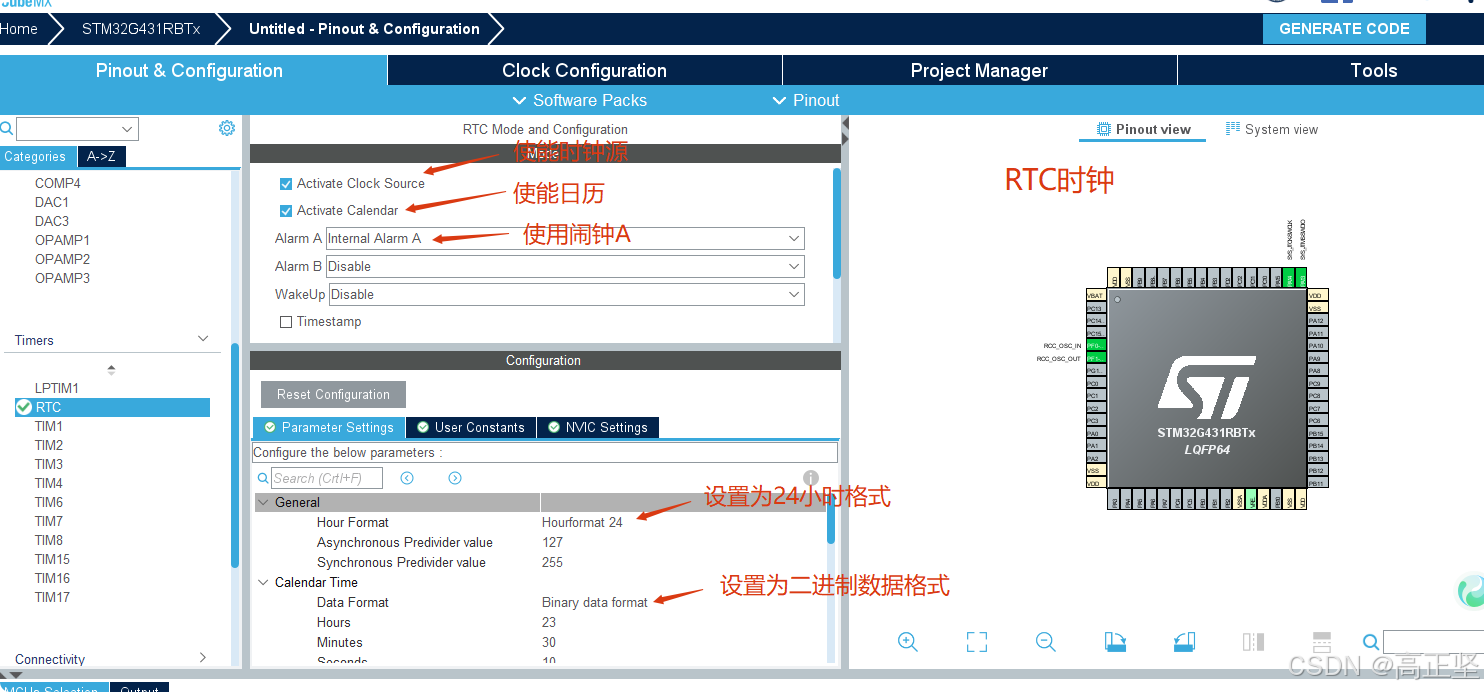

一、CubeMX配置

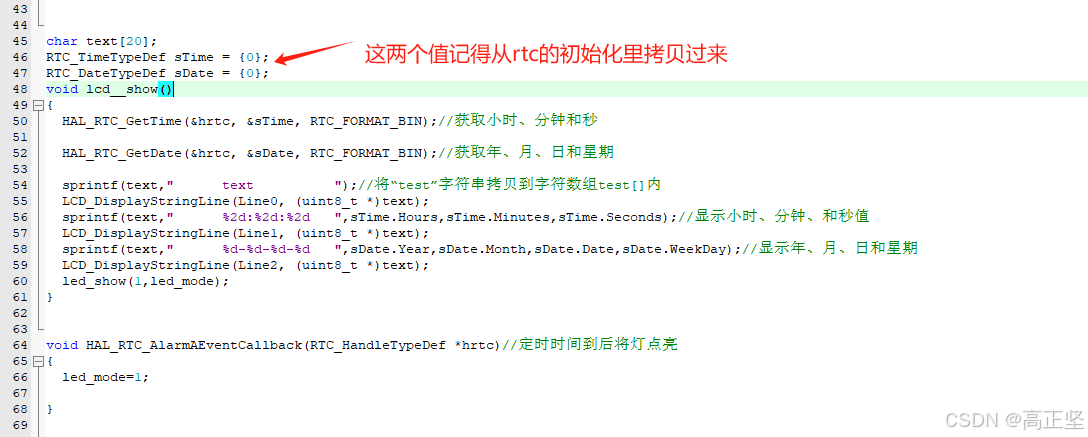

二、读取时间值 并在闹钟时间到后亮灯
