高可用负载均衡集群

搭建高可用集群

1.keepalived是什么：

keepalived是集群管理中保证集群高可用的一个服务软件，用来防止单点故障

2.keepalived工作原理：

keepalived是以VRRP协议为实现基础的，VRRP全称Virtual Router Redundancy Protocol，即虚拟路由冗余协议。

将N台提供相同功能的服务器组成一个服务器组，这个组里面有一个master和多个backup，master上面有一个对外提供服务的vip（该服务器所在局域网内其他机器的默认路由为该vip），master会发组播，当backup收不到vrrp包时就认为master宕掉了，这时就需要根据VRRP的优先级来选举一个backup当master

3.keepalived主要有三个模块：

分别是core、check和vrrp。 core模块为keepalived的核心，负责主进程的启动、维护以及全局配置文件的加载和解析。 check负责健康检查，包括常见的各种检查方式。 vrrp模块是来实现VRRP协议的。

Keepalived+nginx 实现web高可用

准备工作

IP	主机名	节点
192.168.100.101	Master	主
192.168.100.102	Backup	从
192.168.100.100	Vip	虚拟ip

安装nginx

在master编译安装nginx，backup使用yum安装nginx

Master节点

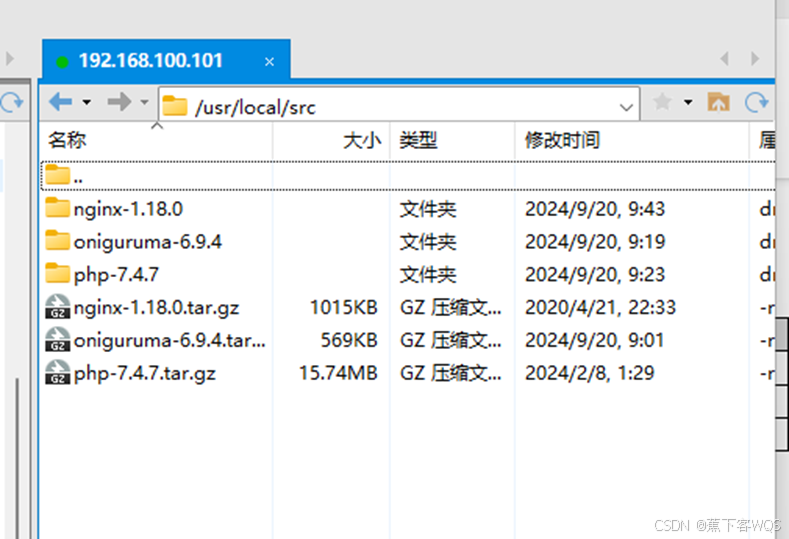

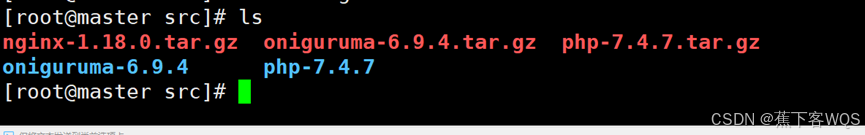

进入nginx: download 下载nginx安装包，将安装包上传到/usr/local/src/上

进行解压

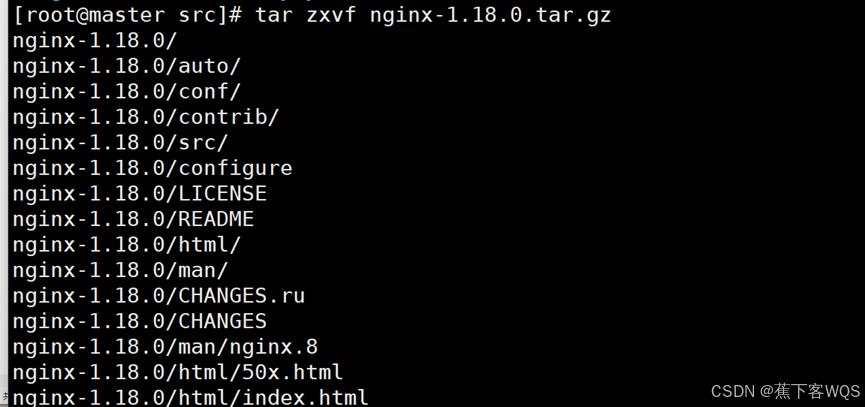

[root@master src]# tar zxvf nginx-1.18.0.tar.gz

配置编译选项

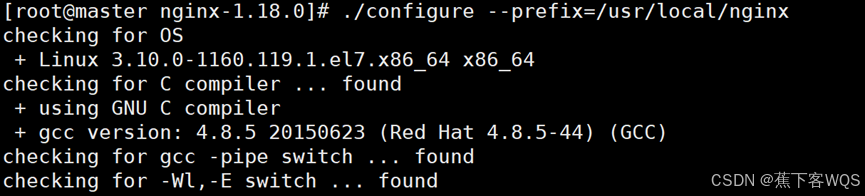

[root@master nginx-1.18.0]# ./configure --prefix=/usr/local/nginx

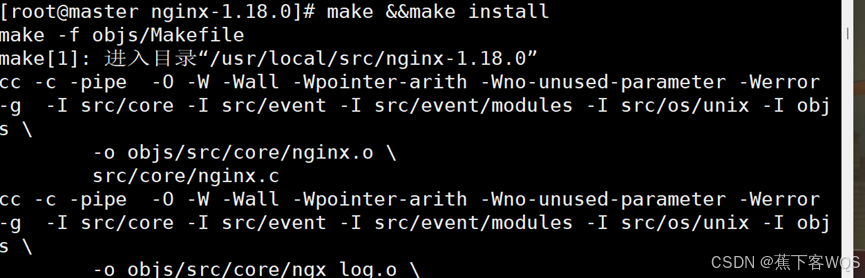

[root@master nginx-1.18.0]# make && make install

注意

如果发生报错，可能是相关依赖包没有安装

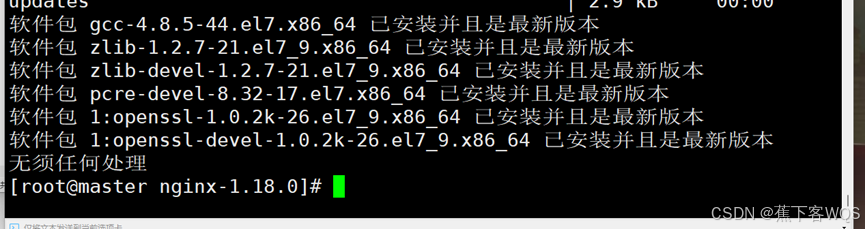

[root@master nginx-1.18.0]# yum -y install gcc zlib zlib-devel pcre-devel openssl openssl-devel

启动master上的nginx

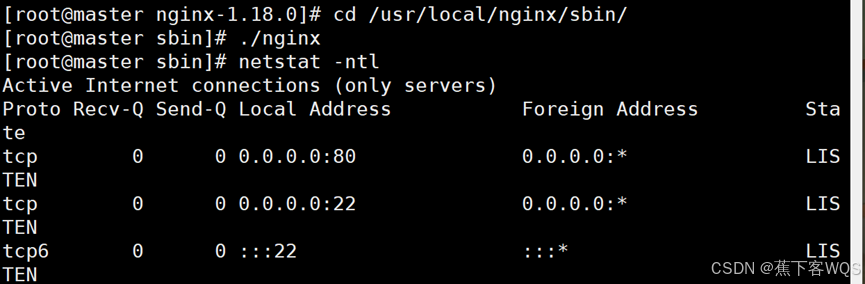

[root@master nginx-1.18.0]# cd /usr/local/nginx/sbin/

[root@master sbin]# ./nginx

进入浏览器输入   http://192.168.100.101​​​​​​​​​​​​ ​​​​​​​​​​​​

Backup节点

直接使用yum命令进行安装

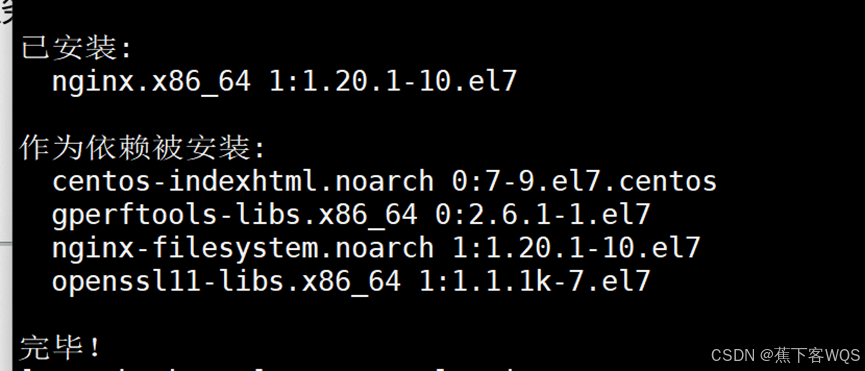

[root@backup ~]# yum install -y nginx

如果安装不了先使用下面命令，再安装nginx

[root@backup ~]# yum install -y epel-release

启动nginx

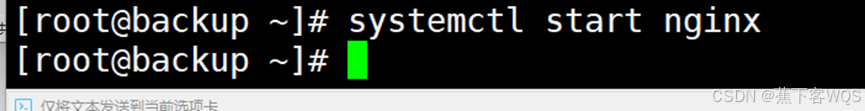

[root@backup ~]# systemctl start nginx

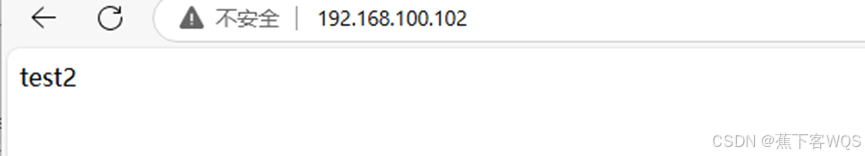

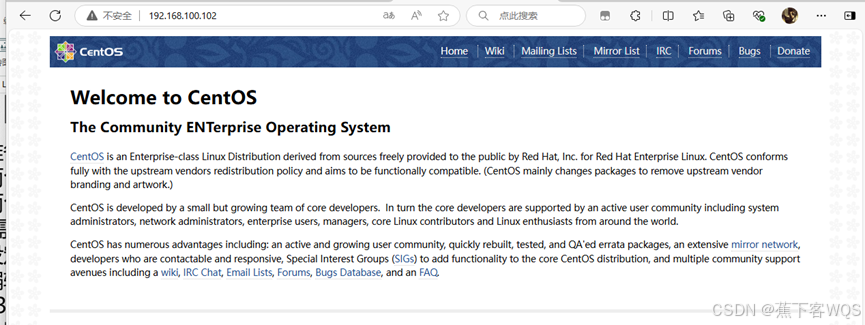

 进入浏览器输入http://192.168.100.102

搭建负载均衡集群

负载均衡集群不难理解，从字面上也能猜到，简单说就是让多台服务器均衡地去承载压力。实现负载均衡集群的开源软件有LVS、keepalived、haproxy、Nginx等，当然也有优秀的商业负载均衡设比如F5、NetScaler等

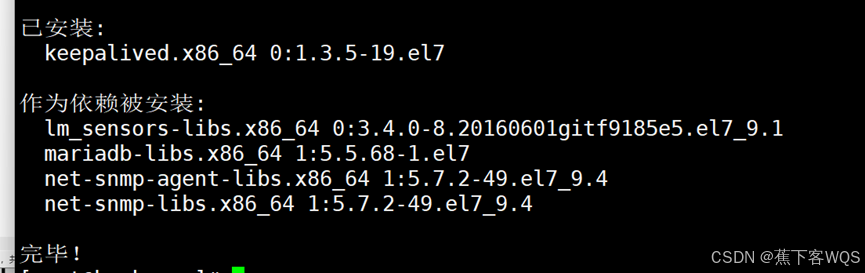

安装keepalived

在master和backup节点安装keepalived

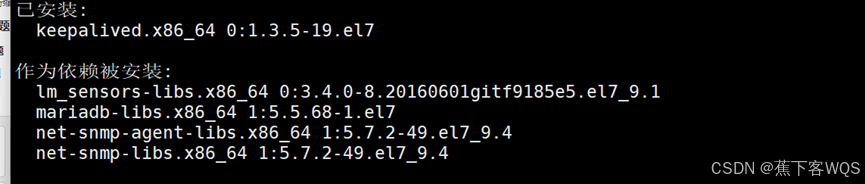

# yum install -y keepalived

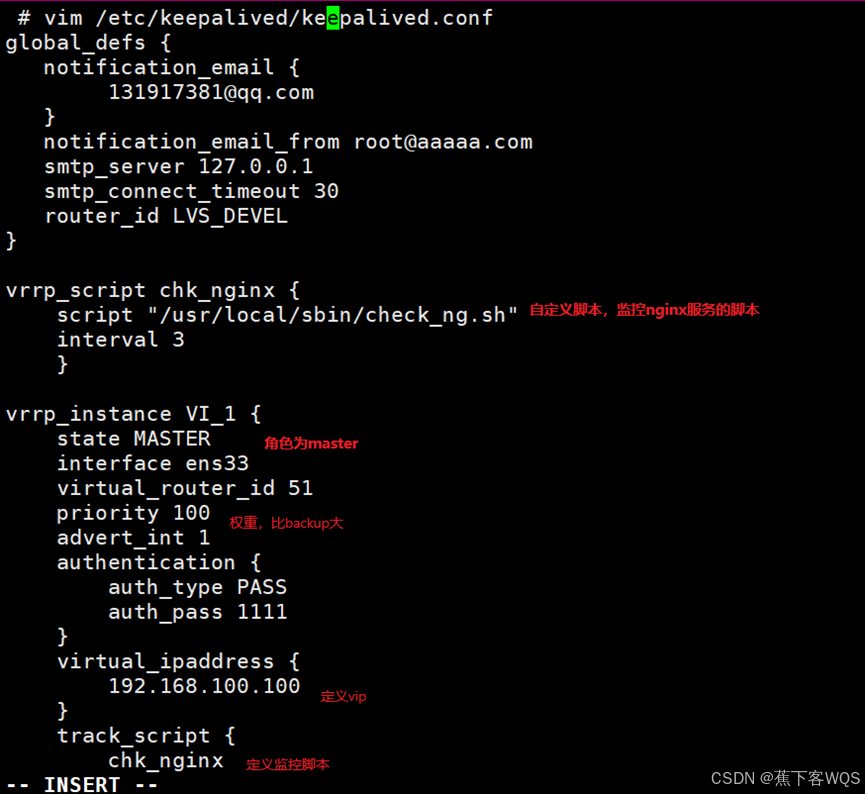

编辑101keepalived[root@master sbin]# vi /etc/keepalived/keepalived.conf

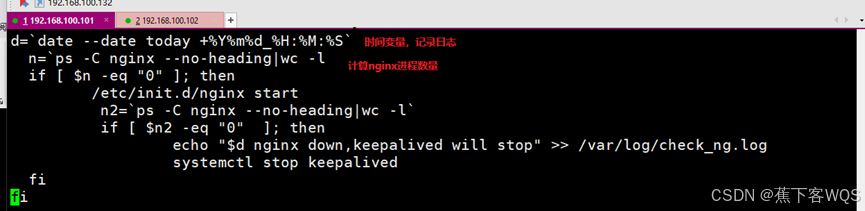

编译监控脚本

[root@master sbin]# vi /usr/local/sbin/check_ng.sh

给脚本x权限，否则无法调用

[root@master sbin]# chmod a+x /usr/local/sbin/check_ng.sh

启动脚本

[root@master sbin]# bash /usr/local/sbin/check_ng.sh

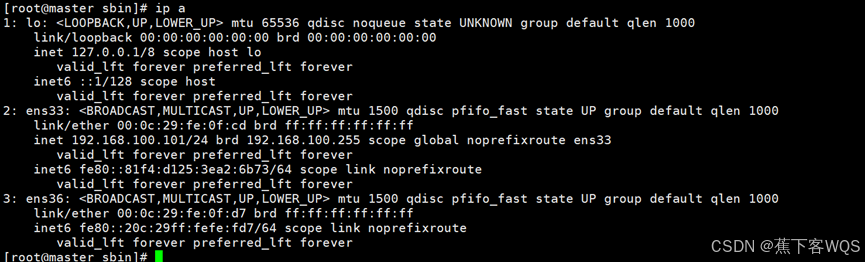

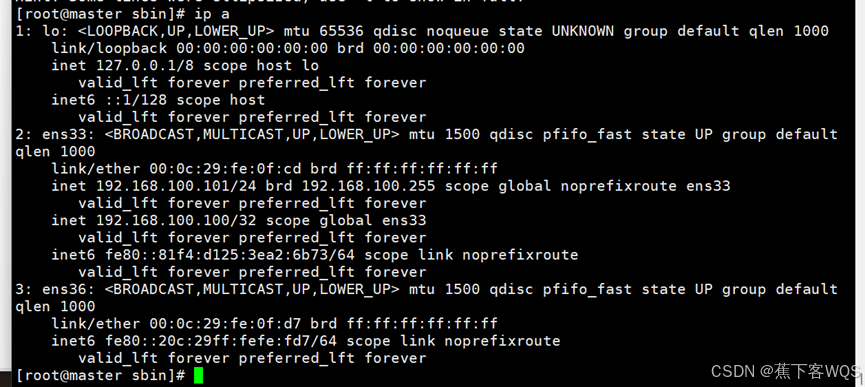

监听vip

[root@master sbin]# ip a

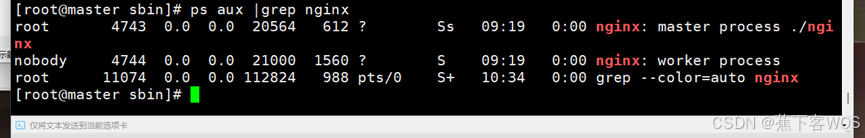

查看nginx服务是否启动

BACKUP节点

编辑配置文件

编辑backup节点脚本，与master部分不同

[root@backup ~]# vim /usr/local/sbin/check_ng.sh

给监控脚本权限，并启动backup节点keepalived

[root@backup ~]# chmod a+x /usr/local/sbin/check_ng.sh

[root@backup ~]# systemctl start keepalived

测试

先将master上的nginx关掉

[root@master sbin]# ./nginx -s stop

可以看到

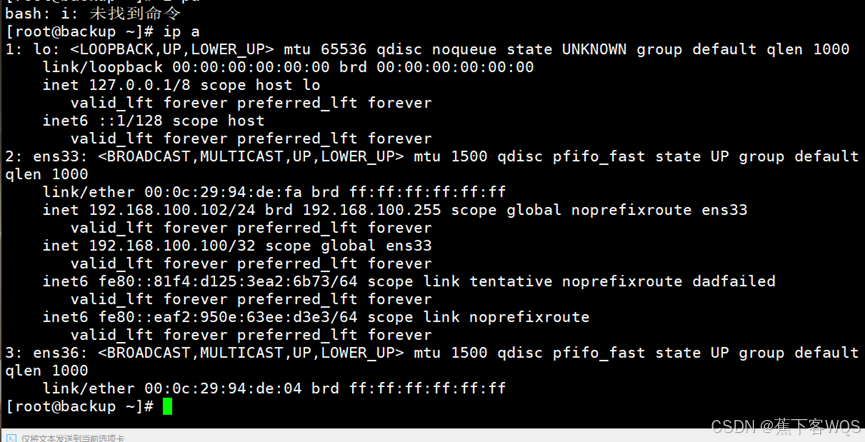

Vip在backup下

在master节点添加规则

[root@master sbin]# iptables -I OUTPUT -p vrrp -j DROP

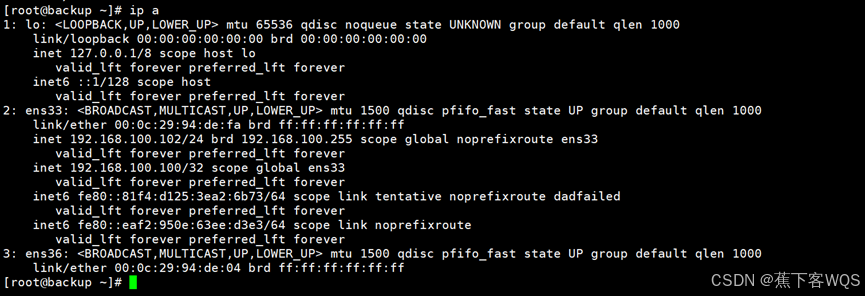

可以看到backup节点被设置了vip

但是master节点也有vip，master虽然被禁掉VRRP协议，但它并不认为自己死机了，所以不会释放vip资源。如果master和backup都绑定了vip。那么对外提供服务时就会紊乱，这就叫“脑裂”。

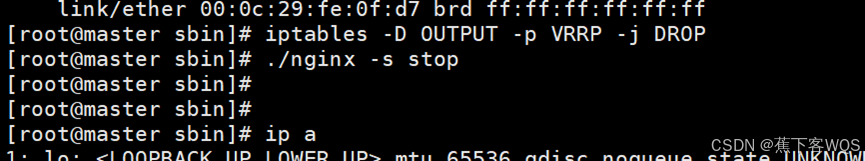

复原

[root@master sbin]# iptables -D OUTPUT -p VRRP -j DROP

[root@master sbin]# ./nginx

之后将master上的keepalived服务关掉

Vip 已经到backup上，再将master上的keepalived服务开启

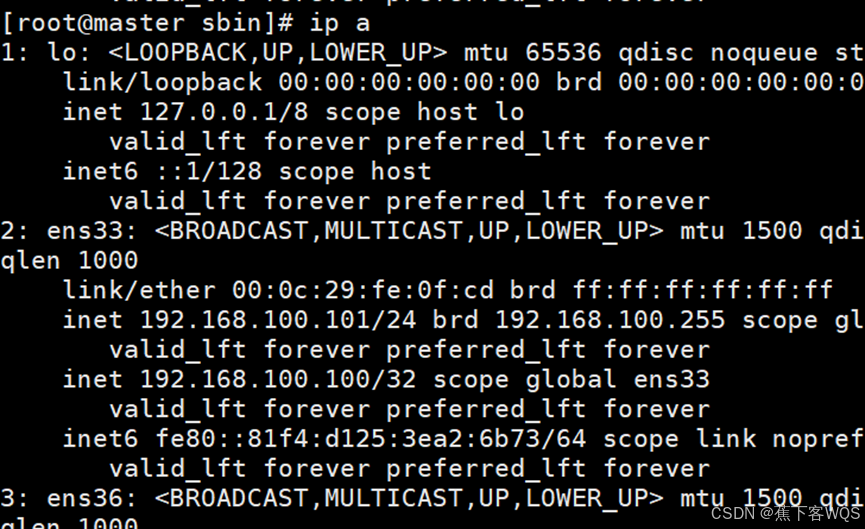

此时vip又回到master上

DR模式LVS搭建

调度器dir：192.168.100.103

真实服务器rs1：192.168.100.101

真实服务器rs2：192.168.100.102

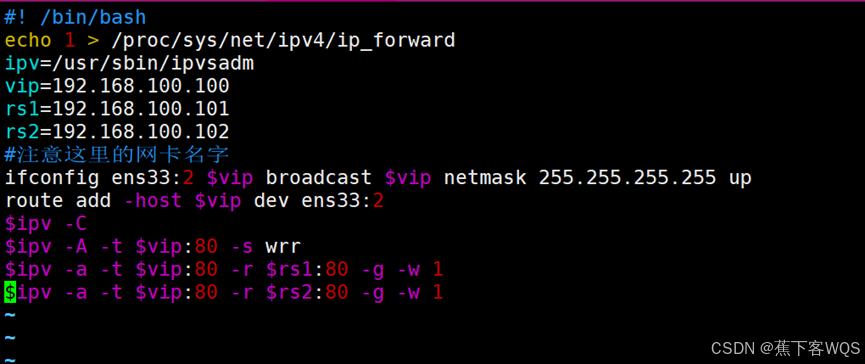

在dir上编写脚本

[root@dir ~]# vim /usr/local/sbin/lvs_dr.sh

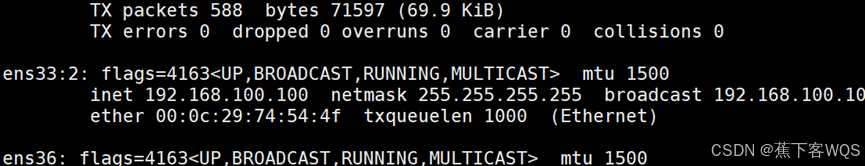

执行脚本后查看网卡安装情况

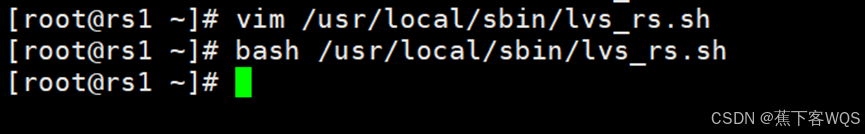

两台rs也需要编写脚本

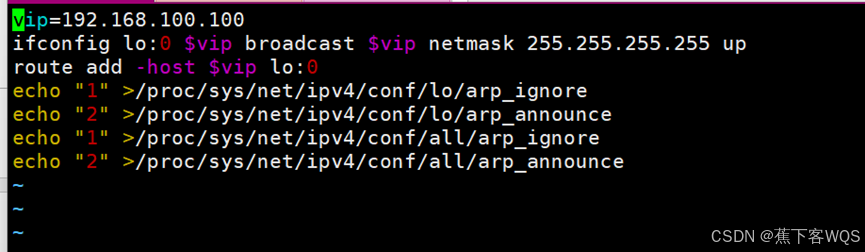

[root@rs1 ~]# vim /usr/local/sbin/lvs_rs.sh

执行脚本

#bash /usr/local/sbin/lvs_rs.sh

更改nginx网页页面，以便更好区分

[root@rs1 sbin]# echo "test1" > /usr/local/nginx/html/index.html  （编译安装）

[root@rs2 ~]# echo "test2" > /usr/share/nginx/html/index.html    （yum安装）

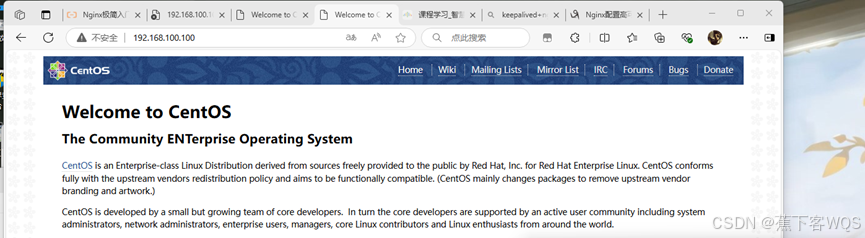

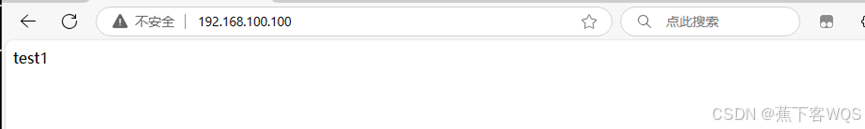

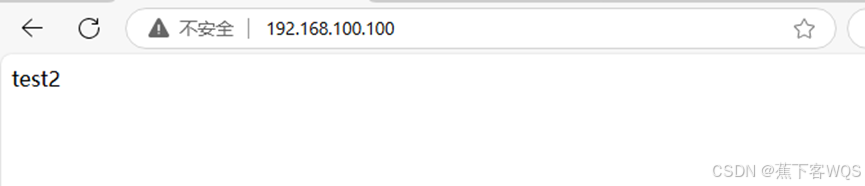

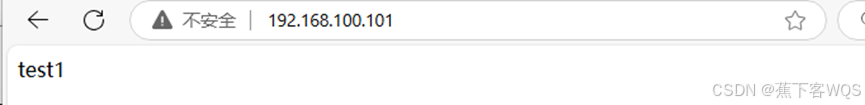

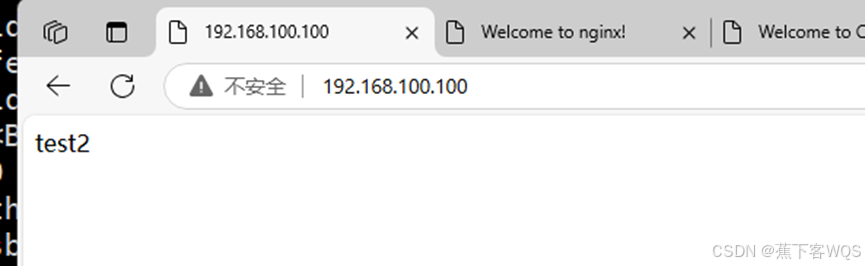

访问http://192.168.100.100

keepalived+LVS

主keepalived(调度器)ds1:192.168.100.103

从keepalived(调度器)ds2:192.168.100.104

真实服务器rs1:192.168.100.101

真实服务器rs2:192.168.100.102

VIP:192.168.100.100

在ds1服务器与ds2服务器上安装keepalived和ipvsadm

# yum install -y keepalived

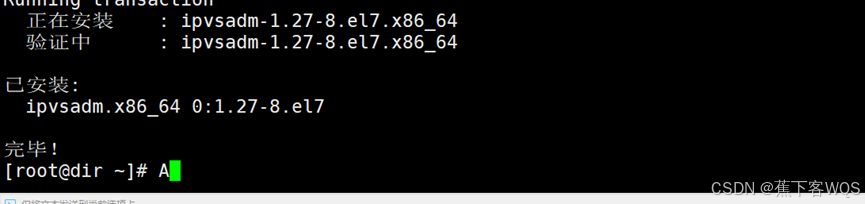

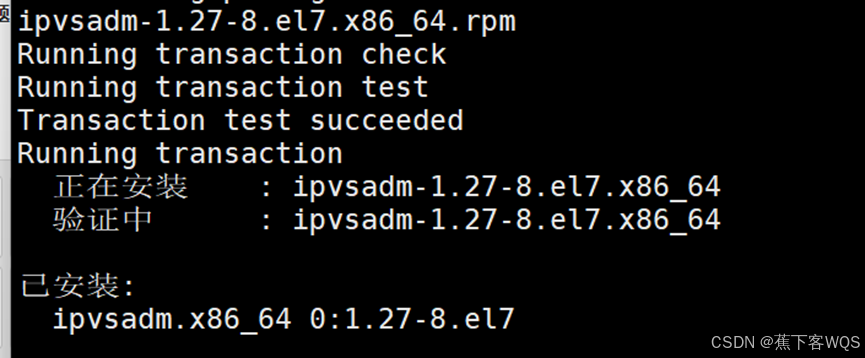

# yum install -y ipvsadm

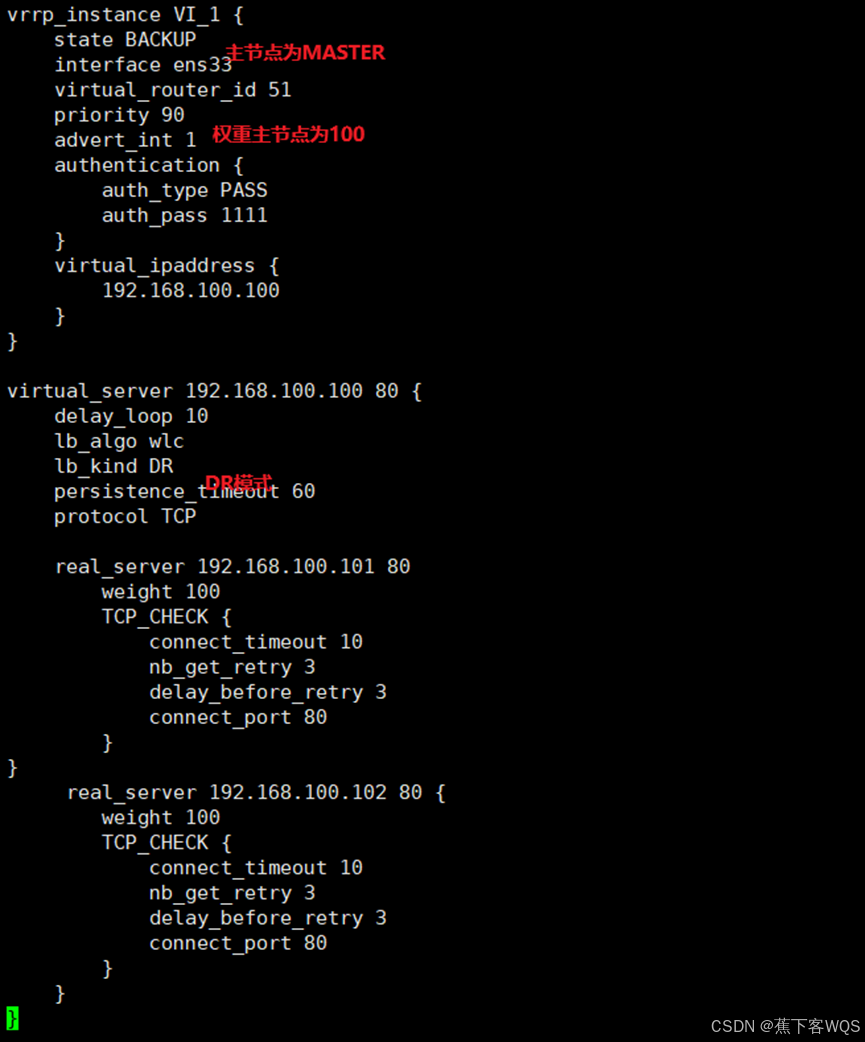

在ds1和ds2服务器上编辑keepalived文件

# > /etc/keepalived/keepalived.conf 清空原配置

#  vim /etc/keepalived/keepalived.conf

执行rs1和rs2服务器的脚本

# sh /usr/local/sbin/lvs_rs.sh

启动ds1和ds2上的keepalived服务

[root@ds1 ~]# systemctl start keepalived

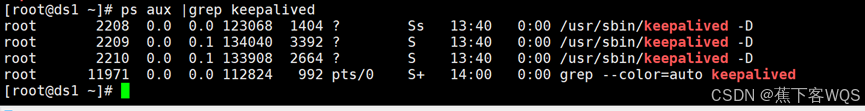

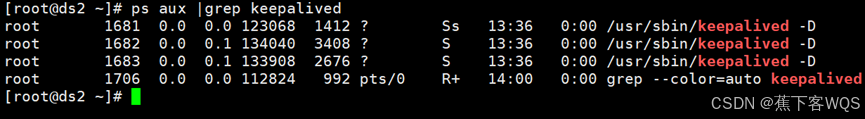

检查进程

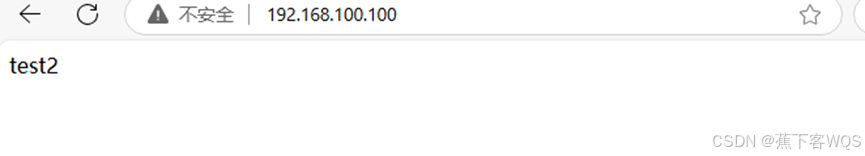

关闭rs1的nginx服务 访问浏览器vip192.168.100.100

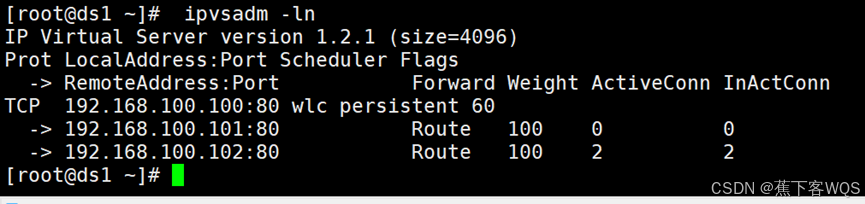

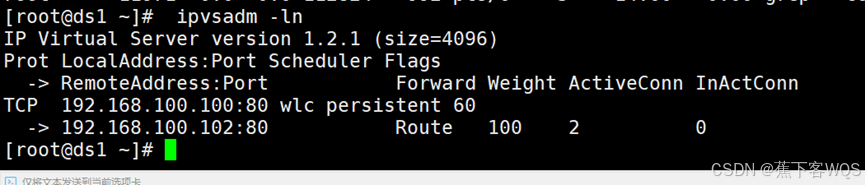

在调度器上进行查看

[root@ds1 ~]#  ipvsadm -ln

再开启rs1的nginx服务

关闭调度器ds1的keepalived服务，查看浏览器

再打开keepalived服务，查看浏览器
