UML学习

UML(Unified Modeling Language)：统一建模语言，提供了一套符号和规则来帮助分析师和设计师表达系统的架构、行为和交互

类图：描绘类、接口之间的关系(继承、实现、关联、依赖等)以及类的内部结构(属性和方法)，直观展现系统的静态结构

可见性：+表示public，-表示private，#表示protected

属性：可见性 名称: 类型 [= 值]

方法：可见性 名称(参数类型 参数名称) [: 返回类型]

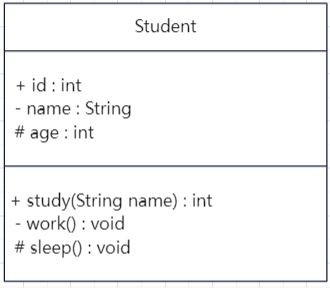

类：使用矩形表示，顶部区域显示类名，中间区域显示属性(Attribute)，底部区域显示方法(Operation)

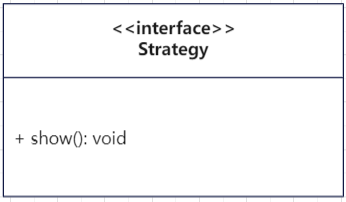

接口：使用矩形表示，顶部区域显示接口名，底部区域显示方法(Operation)

关联(Association)：表示类与类之间的关系

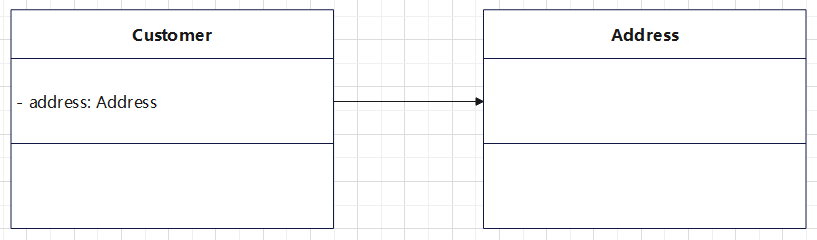

单向关联

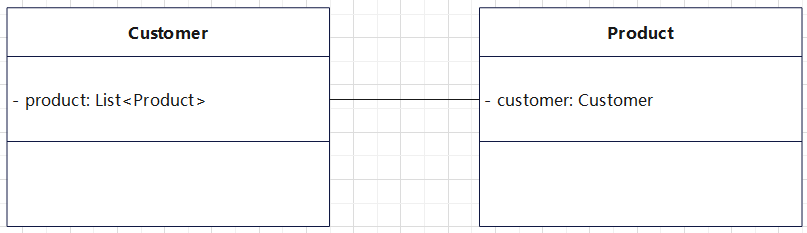

双向关联

自关联

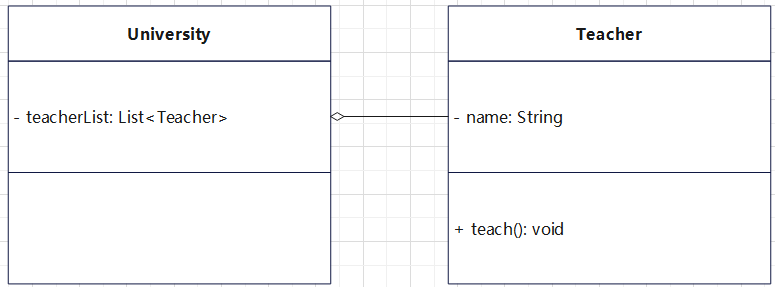

聚合(Aggregation)：表示类与类之间的一种"拥有"关系，部分可以脱离整体而独立存在，菱形指向整体

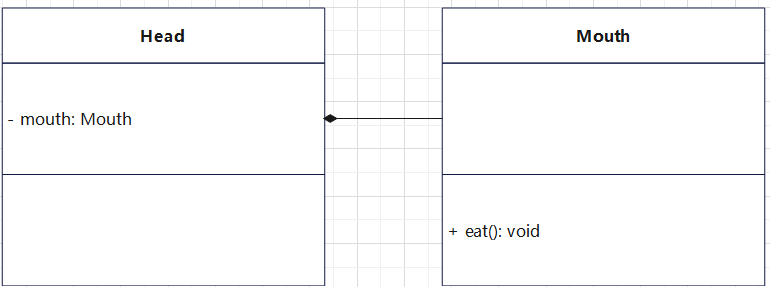

组合(Composition)：表示类与类之间的一种更强的"拥有"关系，部分不可以脱离整体而独立存在，菱形指向整体

依赖(Dependency)：表示一个类依赖于另一个类的服务或功能，但不持有对方实例

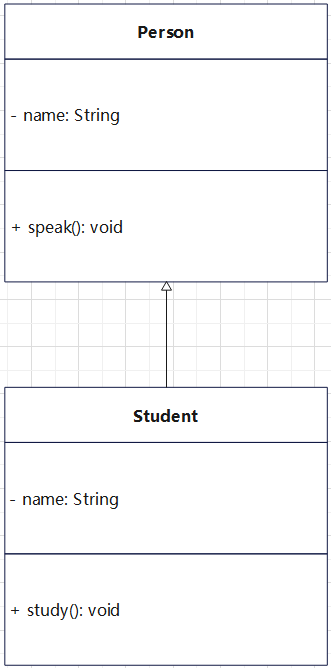

泛化(Generalization)： 表示类的继承关系，箭头指向父类

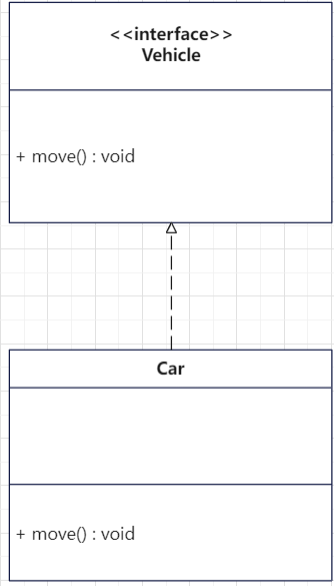

实现(Realization)：类实现接口，箭头指向接口
