1、SPI总线相关的概念

1. SPI接口是Motorola 首先提出的“全双工同步串行”外围接口，
	采用“主从模式”（Master-Slave）架构；
	支持多slave模式应用，一般仅支持单Master。

2. 时钟由Master控制，在时钟移位脉冲下，
	数据按位传输，高位在前，低位在后（MSB first）；

3. SPI接口有“2根单向数据线”，为全双工通信，
	目前应用中的数据速率可达几Mbps到几十Mbps的水平。

4. SPI总线被广泛地使用在FLASH、ADC、LCD等设备与MCU间，要求通讯速率较高的场合。

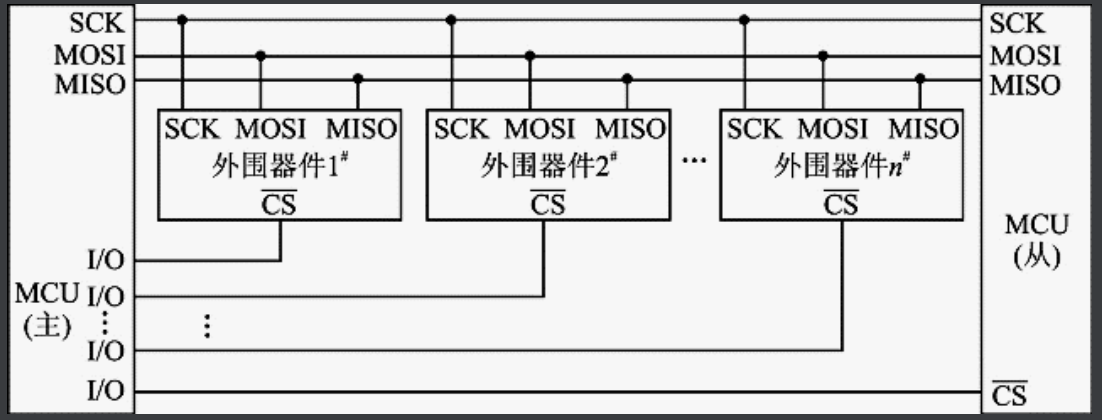

2、SPI总线的硬件连接

SPI接口共有4根信号线，分别是：
                                   ___ ___
	设备选择线(片选线) ： NCS  NSS   CS  SS
	时钟线 : SCL  SCK  SCLK  CLK   (s : Serial   CLK: Clock)
	串行输出数据线 : MOSI
	串行输入数据线 : MISO
	M : Master   S : Slave   I : Input  O : Output

• （1） MOSI：主器件数据输出，从器件数据输入
• （2） MISOÿ
