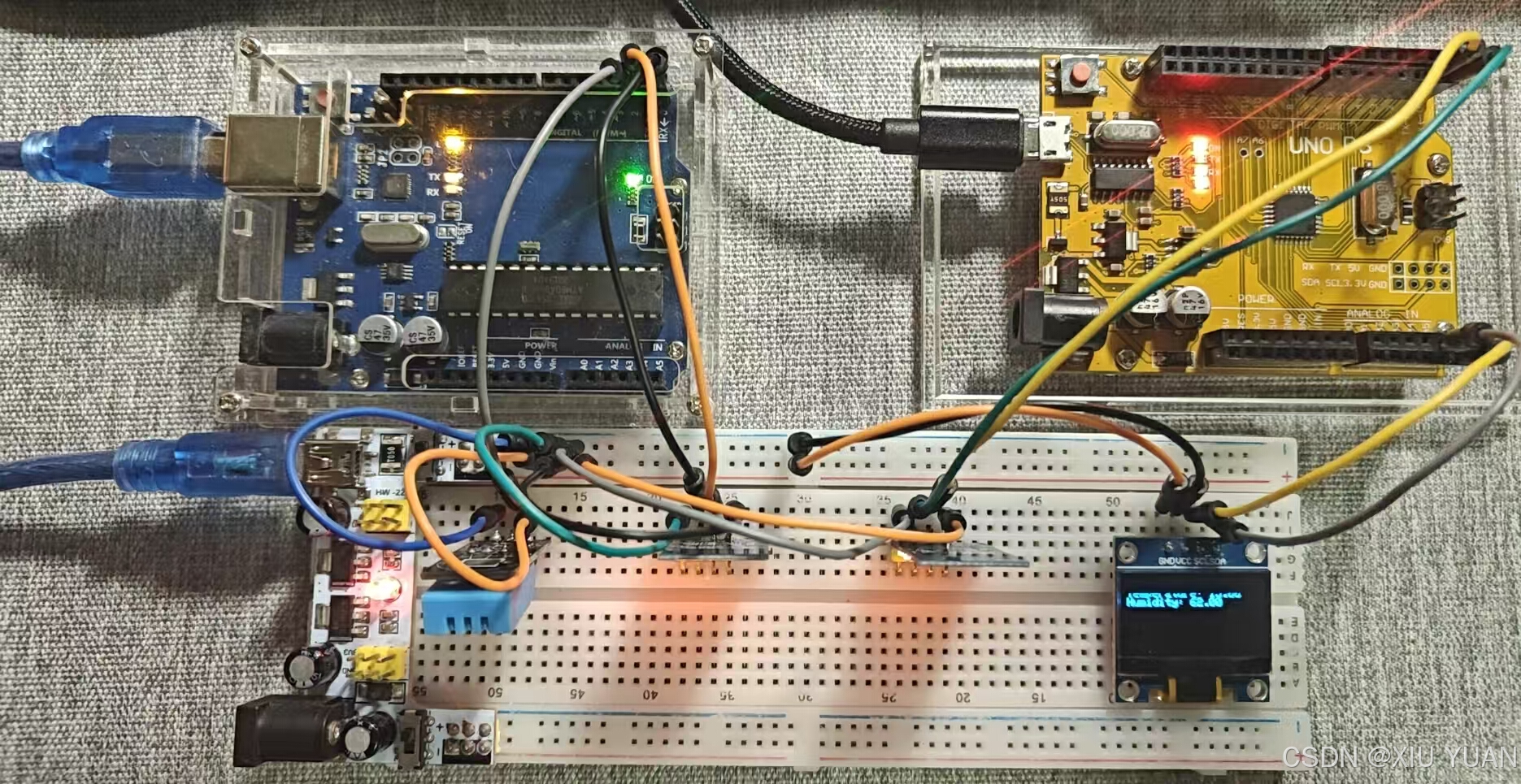

在物联网的世界里，无线通信技术是实现设备间互联互通的核心。今天，我们将通过一个简单的项目，体验Zigbee无线透传模块的强大功能。我们将使用两个Arduino Uno、两个Zigbee无线透传模块、一个0.96英寸OLED显示屏（IIC接口）和一个DHT11温湿度传感器，实现温湿度数据的无线采集与显示。

Zigbee是一种低功耗、低速率的无线通信技术，广泛应用于智能家居、工业自动化等领域。它的优势在于低功耗、高可靠性以及支持多设备组网。而DHT11温湿度传感器则是入门级物联网项目中常用的传感器，能够方便地采集环境的温度和湿度数据。结合OLED显示屏，我们可以直观地展示数据。

所需材料

两个Arduino Uno开发板
两个Zigbee无线透传模块
一个DHT11温湿度传感器
一个0.96英寸OLED显示屏（IIC接口）
连接线若干

硬件连接

发送端

发送端的主要任务是采集温湿度数据并通过Zigbee模块发送。

DHT11与Arduino Uno连接：
- DHT11的VCC连接到Arduino的5V
- DHT11的GND连接到Arduino的GND
- DHT11的数据引脚连接到Arduino的数字引脚2。
Zigbee模块与Arduino Uno连接：
- Zigbee模块的VCC连接到Arduino的5V
- Zigbee模块的GND连接到Arduino的GND
- Zigbee模块的TX连接到Arduino的RX（数字引脚0）
- Zigbee模块的RX连接到Arduino的TX（数字引脚1）

接收端

接收端的任务是从Zigbee模块接收数据，并通过OLED显示屏显示。

OLED显示屏与Arduino Uno连接：
- OLED的VCC连接到Arduino的5V
- OLED的GND连接到Arduino的GND
- OLED的SDA连接到Arduino的A4（IIC接口）
- OLED的SCL连接到Arduino的A5（IIC接口）
Zigbee模块与Arduino Uno连接：
- 同发送端连接方式。

软件编程

发送端代码

发送端代码的主要功能是读取DHT11传感器的数据，并通过串口发送。

#include "DHT.h"
#define DHTPIN 2
#define DHTTYPE DHT11
DHT dht(DHTPIN, DHTTYPE);

void setup() {
  Serial.begin(9600);
  dht.begin();
}

void loop() {
  float h = dht.readHumidity();
  float t = dht.readTemperature();
  if (isnan(h) || isnan(t)) {
    Serial.println(F("Failed to read from DHT sensor!"));
    return;
  }
  Serial.print("Temperature: ");
  Serial.print(t);
  Serial.print("   Humidity: ");
  Serial.println(h);
  delay(1000);
}

接收端代码

接收端代码的主要功能是从串口接收数据，并在OLED显示屏上显示。

#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
Adafruit_SSD1306 display(128, 64, &Wire);

void setup() {
  Serial.begin(9600);
  display.begin(SSD1306_SWITCHCAPVCC, 0x3C);
  display.setTextSize(1);
  display.setTextColor(WHITE);
  display.clearDisplay();
}

void loop() {
  if (Serial.available() > 0) {
    String data = Serial.readStringUntil('\n');
    display.clearDisplay();
    display.setCursor(0, 10);
    display.println(data);
    display.display();
  }
}
