本系列教程为webgis二维开发入门openlayers零基础小白学习教程，本篇为第六篇。
完整版可以滑到文末链接下载。
上一篇：
下一篇：
1.项目简介
本项目介绍的水利信息在线分析服务系统，采用广西壮族自治区的水利信息相关数据，结合GIS的使用，通过地图标注、图表与动态推演等方式，直观模拟展现广西壮族自治区当前的水情、雨情状况，以及台风情况。

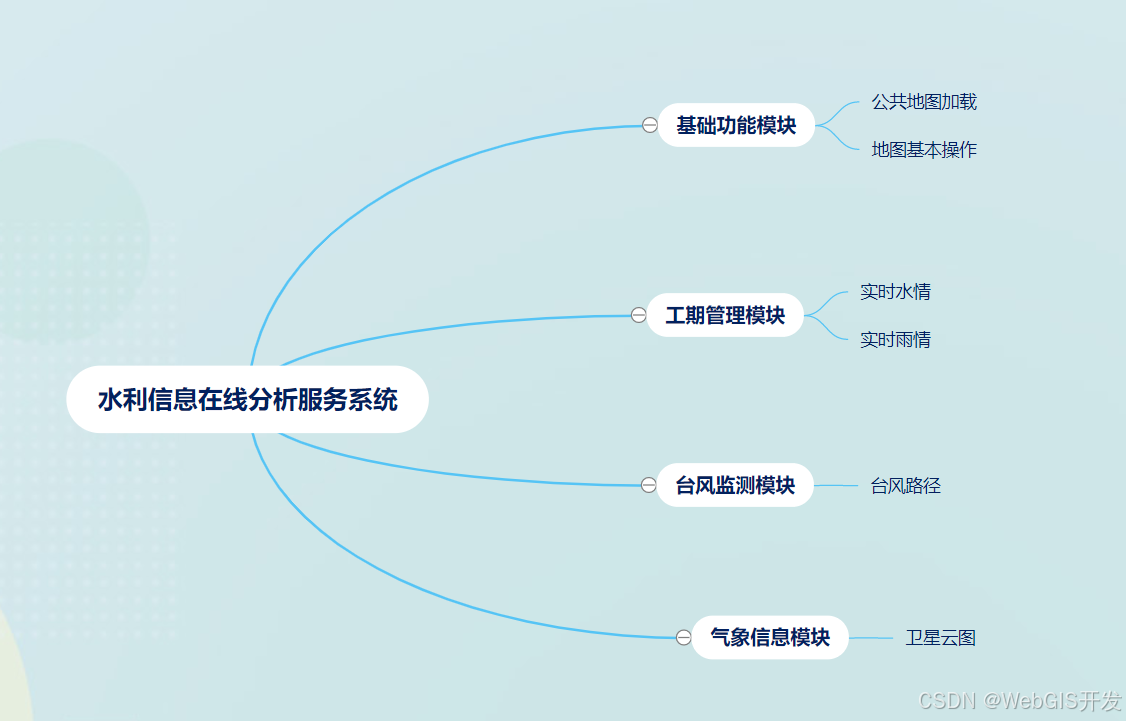

2.系统需求
三大功能：
(1)工情查询：水情信息、雨情信息的实时查询统计，以及地图标注定位，可以直观掌握每个水/雨情监测站点的水/雨情数据，全面掌握各地区的水情以及降雨情况。
(2)台风管理：查询区域范围内相关的台风信息，即台风路径的查询以及线路的轨迹回放，根据台风数据确定相应的应对方案
(3)气象信息：气象信息是影响水利工作的一个重要内容，相关部门可以对区域气象预报，卫星云图变化走势等数据进行分析，为防旱防涝工作提供辅助决策。
3.系统设计
3.1系统开发模式

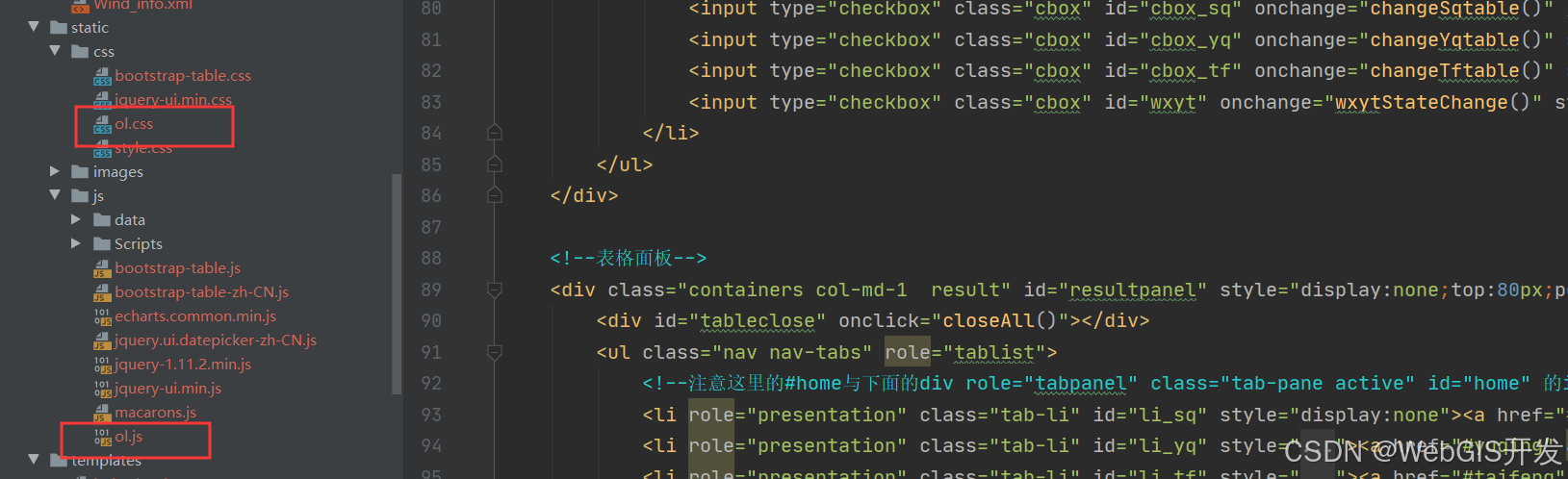

springboot进行项目开发，在其静态文件夹static中引入openlayers的js文件和css文件即可使用openlayers
3.2项目的体系架构
该系统空间数据为公共地图服务(天地图)，业务数据为与水利信息相关的业务数据，客户端(前端)使用openlayers5框架，后端使用Java技术体系，最终构建成一个具有以下功能的WebGIS系统：
①地图显示与基本操作
②水/雨情信息的工情管理
③台风监测功能
④卫星云图气象信息功能

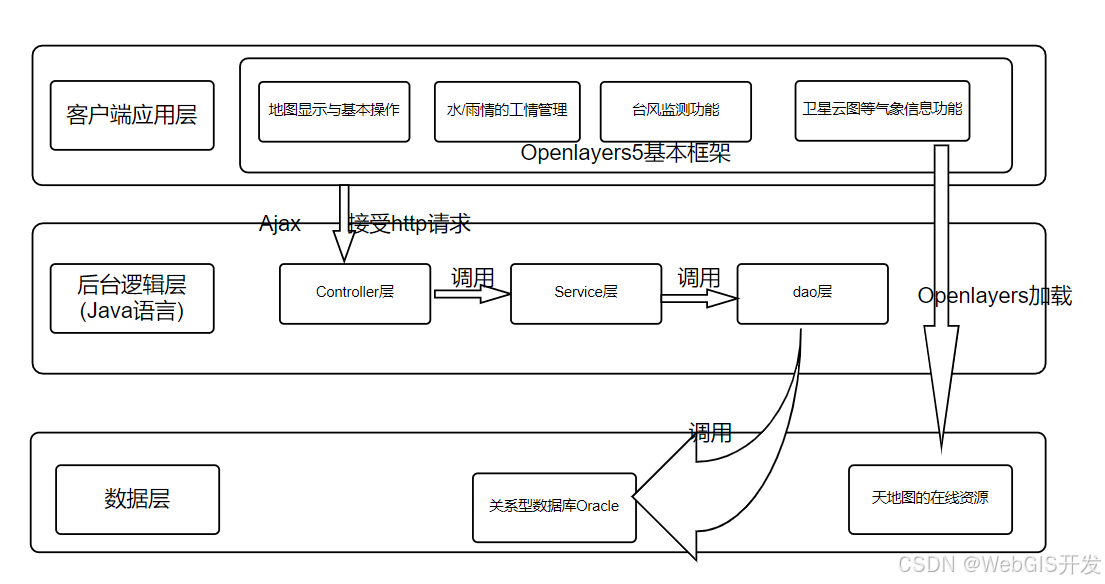

系统架构图为：
3.3系统功能
具体功能在项目中结合可视化界面和代码逻辑说明
4.数据组织设计
本项目涉及两大类数据：空间数据和属性数据
空间数据：系统使用天地图(矢量底图)作为底图，上层叠加水利信息相关的矢量点数据。
数据之间的关联：天地图为底图，上面叠加广西边界的数据(储存在项目中)，再叠加水库/河流的矢量点(存储在关系型数据库oracle中)

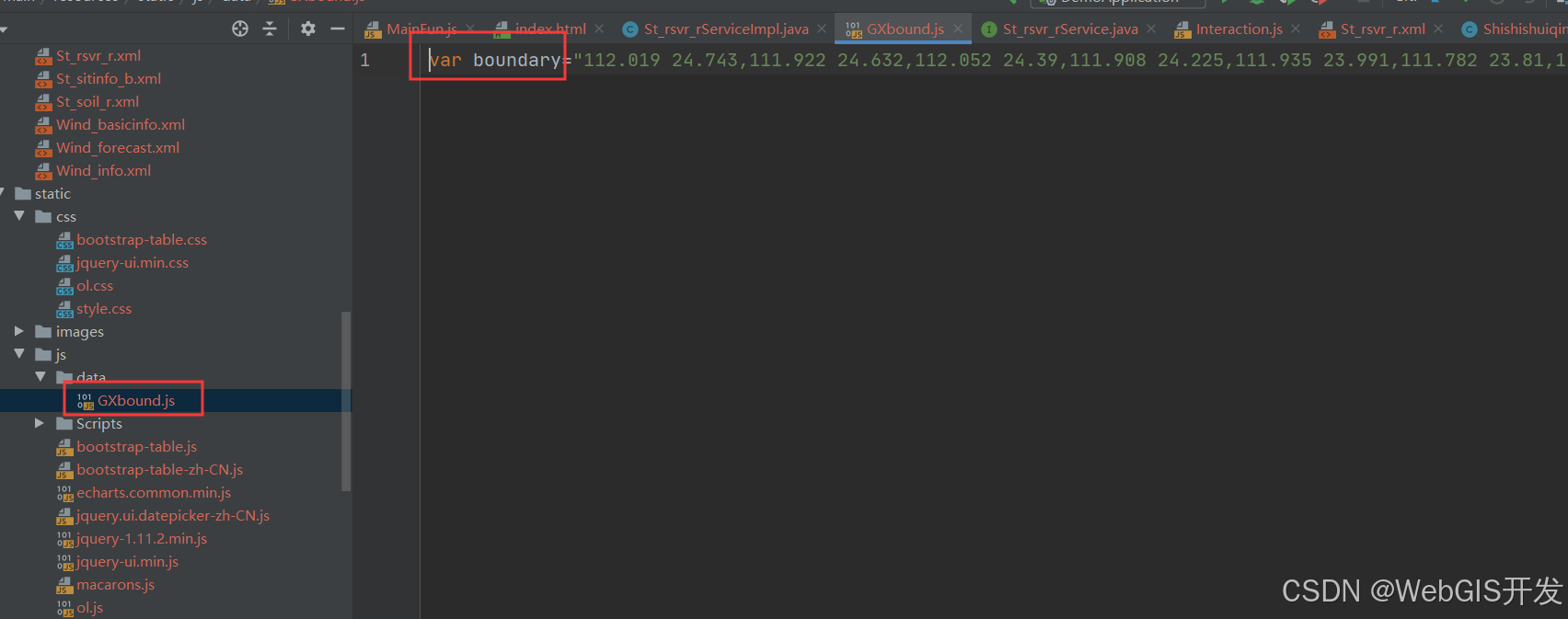

广西边界数据：
5.数据库设计

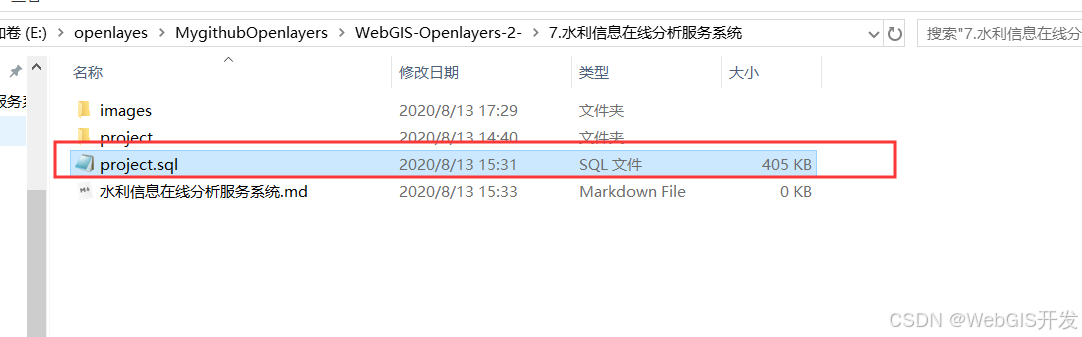

sql文件(oracle)位置：
st_sitinfo_b：监测站点信息表
st_rsvr_r：水库信息表
st_river_r：河流信息表
一个监测站点，对应多个水库，一个水库属于一个监测站点，为一对多的关系
一个监测站点，对应多个河流，一个河流属于一个监测站点，为一对多的关系
st_soil_r：雨量信息表
一个监测站点，对应多个雨量，一个雨量属于一个监测站点，为一对多的关系
wind_basicinfo：台风基本信息表
wind_info：台风详细信息表
wind_forecast：台风预测信息表
由于我们dao层技术使用的是mybatis，所以尽量让数据库中表的名字和java实体类中的类名相同，其中对应的字段名也应该相同，可以方便我们之后的开发。(不相同也没关系，我们可以在mybatis的mapper配置文件中进行对应匹配)。
java中实体类如下：
st_sitinfo_b：
//监测站点信息表
@Repository
public class St_sitinfo_b {
private String ZHANMA; //站码
private String zhanming; //站名
private String DONGJING; //东经
private String BEIWEI; //北纬
private String HEMING; //河名
private String ZHANLEI; //站类
private String DISHI; //地市
private String FENJU; //分局
private String DIZHI; //地址
//省略无参有参构造器、getset方法、toString()方法st_rsvr_r：
@Repository
public class St_rsvr_r {
private String STCD; //站码
private String TM; //时间
private String RZ; //水位
private String INQ; //流量
private String OTQ; //保证/正常
private String W; //警戒
//一个水库对应1个监测站点，一个监测站点有多个水库
private St_sitinfo_b st_sitinfo_b;
//省略无参有参构造器、getset方法、toString()方法st_river_r：
//河流信息表
//一条河流对应一个监测站点，一个监测站点对应多条河流，将监测站点放入河流中
@Repository
public class St_river_r {
private String STCD; //站码
private String TM; //时间
private String RZ; //水位
private String OTQ; //保证/正常
private St_sitinfo_b st_sitinfo_b; //监测站点
//省略无参有参构造器、getset方法、toString()方法st_soil_r：
//雨量信息表
//一个雨量信息属于一个监测站点，一个监测站点包含多个雨量信息
@Repository
public class St_soil_r {
private String COL001; //站码
private Date COL002; //时间
private Float COL007; //雨量
private St_sitinfo_b st_sitinfo_b; //监测站点
//省略无参有参构造器、getset方法、toString()方法wind_basicinfo：
//台风基本信息表
@Repository
public class Wind_basicInfo {
private int WINDID; //台风编号
private String WINDNAME; //台风中文名称
private String WINDEND; //台风英文名称
//省略无参有参构造器、getset方法、toString()方法wind_info：
//台风详细信息表
@Repository
public class Wind_info {
private int WINDID; //台风编号
private String TM; //时间
private float JINDU; //经度
private float WEIDU; //纬度
private String WINDSTRONG; //风力
private String WINDSPEED; //风速
private String QIYA; //气压
private String MOVESPEED; //移动风速
private String MOVEDIRECT; //风向
private int SEVRADIUS; //半径1
private int TENRADIUS; //半径2
//省略无参有参构造器、getset方法、toString()方法wind_forecast：
//台风预测信息表
@Repository
public class Wind_forecast {
private int WINDID; //台风编号
private String FORECAST; //预报国家
private Date TM; //时间
private float JINDU; //经度
private float WEIDU; //纬度
private String WINDSTRONG; //风力
private String WINDSPEED; //风速
private String QIYA; //气压
private String MOVESPEED; //移动风速
private String MOVEDIRECT; //风向
private int SEVRADIUS; //半径1
private int TENRADIUS; //半径2
//省略无参有参构造器、getset方法、toString()方法5.springboot整合mybatis完成对所有表的增删改查
MyBatis 框架是一个持久层框架，是 Apache 下的顶级项目。Mybatis 可以让开发者的主要精力放在 sql 上，通过 Mybatis 提供的映射方式，自由灵活的生成满足需要的 sql 语句。使用简单的 XML 或注解来配置和映射原生信息，将接口和 Java 的 POJOs 映射成数据库中的记录。
springboot整合mybatis的步骤：
(1)导入mybatis和数据库的相关依赖
<!--oracle的相关依赖--> <dependency> <groupId>com.oracle.ojdbc</groupId> <artifactId>ojdbc8</artifactId> <scope>runtime</scope> </dependency> <!--mybatis的相关依赖--> <dependency> <groupId>org.mybatis.spring.boot</groupId> <artifactId>mybatis-spring-boot-starter</artifactId> <version>1.3.0</version> </dependency>
(2)在application.properties中进行相关配置
#oracle数据库的连接 spring.datasource.driver-class-name=oracle.jdbc.driver.OracleDriver spring.datasource.url=jdbc:oracle:thin:@localhost:1521:orcl spring.datasource.username=scott spring.datasource.password=139521 #mybatis的配置 #指定别名 mybatis.type-aliases-package=com.openlayers.action.entity #驼峰命名规范 mybatis.configuration.map-underscore-to-camel-case=true #mapper映射文件位置 mybatis.mapper-locations=classpath:mapper/*.xml

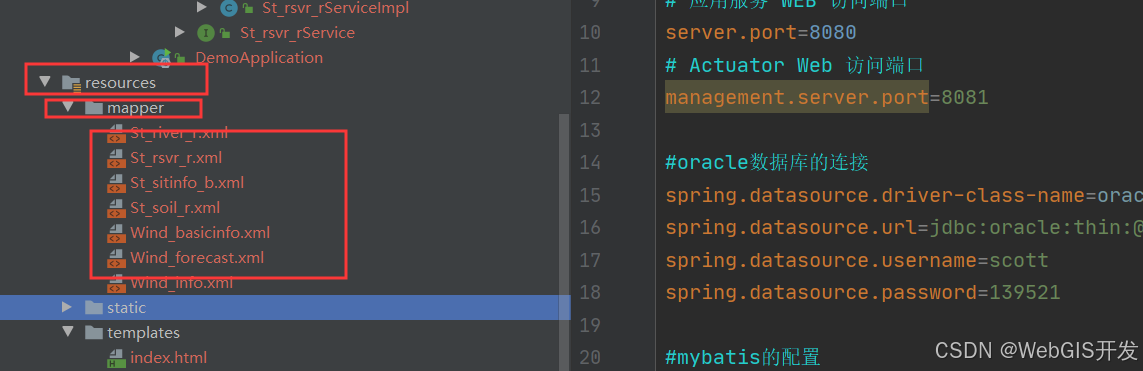

映射文件的位置：在类路径(resources)下的mapper文件夹下的.xml文件
(3)基于xml文件的整合
例如：监测站点st_sitinfo_b信息查询

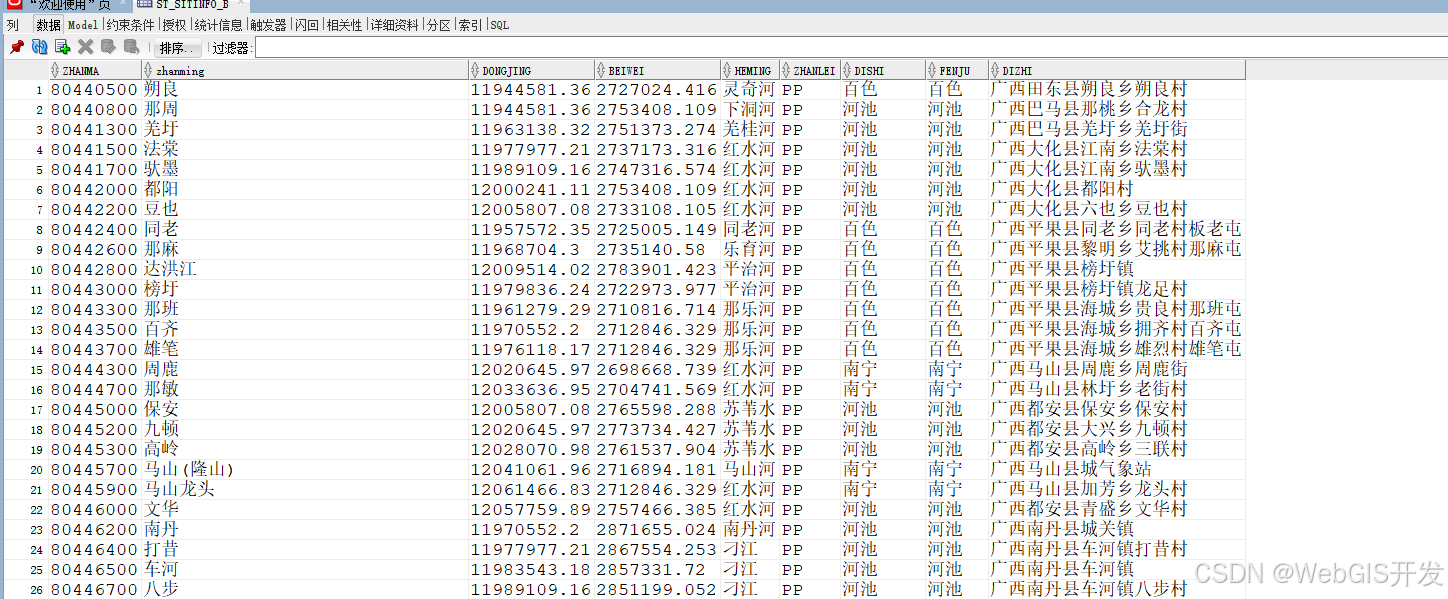

数据库：
实体类对应St_sitinfo_b(实体类中的属性名称与数据库中的字段名称保持一致)
St_sitinfo_bDao的写法：
//监测站点的dao
@Repository //该类注入spring容器
@Mapper //让spring容器知道这是一个mapper类
public interface St_sitinfo_bDao {
//查询所有监测站点信息
List<St_sitinfo_b> findAll();
}
★@Mapper注解：让spring容器知道这是一个mapper类，可以不写.xml文件，直接在方法上使用@Select注解写sql语句，但是当sql语句较复杂时，写xml文件比较易读。
.xml文件的写法
<?xml version="1.0" encoding="UTF-8"?>
<!DOCTYPE mapper PUBLIC "-//mybatis.org//DTD Mapper 3.0//EN" "http://mybatis.org/dtd/mybatis-3-mapper.dtd">
<mapper namespace="com.openlayers.action.dao.St_sitinfo_bDao"><!--命名空间-->
<select id="findAll" resultType="st_sitinfo_b"><!--方法名和返回值的封装-->
select * from ST_SITINFO_B
</select>
</mapper>
测试类的写法：
package com.openlayers.action.MybatisTest.daoTest;
import com.openlayers.action.dao.St_sitinfo_bDao;
import com.openlayers.action.entity.St_sitinfo_b;
import org.junit.Test;
import org.junit.runner.RunWith;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.boot.test.context.SpringBootTest;
import org.springframework.test.context.junit4.SpringRunner;
import java.util.List;
@RunWith(SpringRunner.class)
@SpringBootTest
public class St_sitinfo_bTest {
@Autowired
private St_sitinfo_bDao st_sitinfo_bDAO;
@Test
public void testSt_sitinfo_bDaoFindAll() {
List<St_sitinfo_b> st_sitinfo_bs = st_sitinfo_bDAO.findAll();
for (St_sitinfo_b st_sitinfo_b : st_sitinfo_bs) {
System.out.println(st_sitinfo_b);
}
}
}

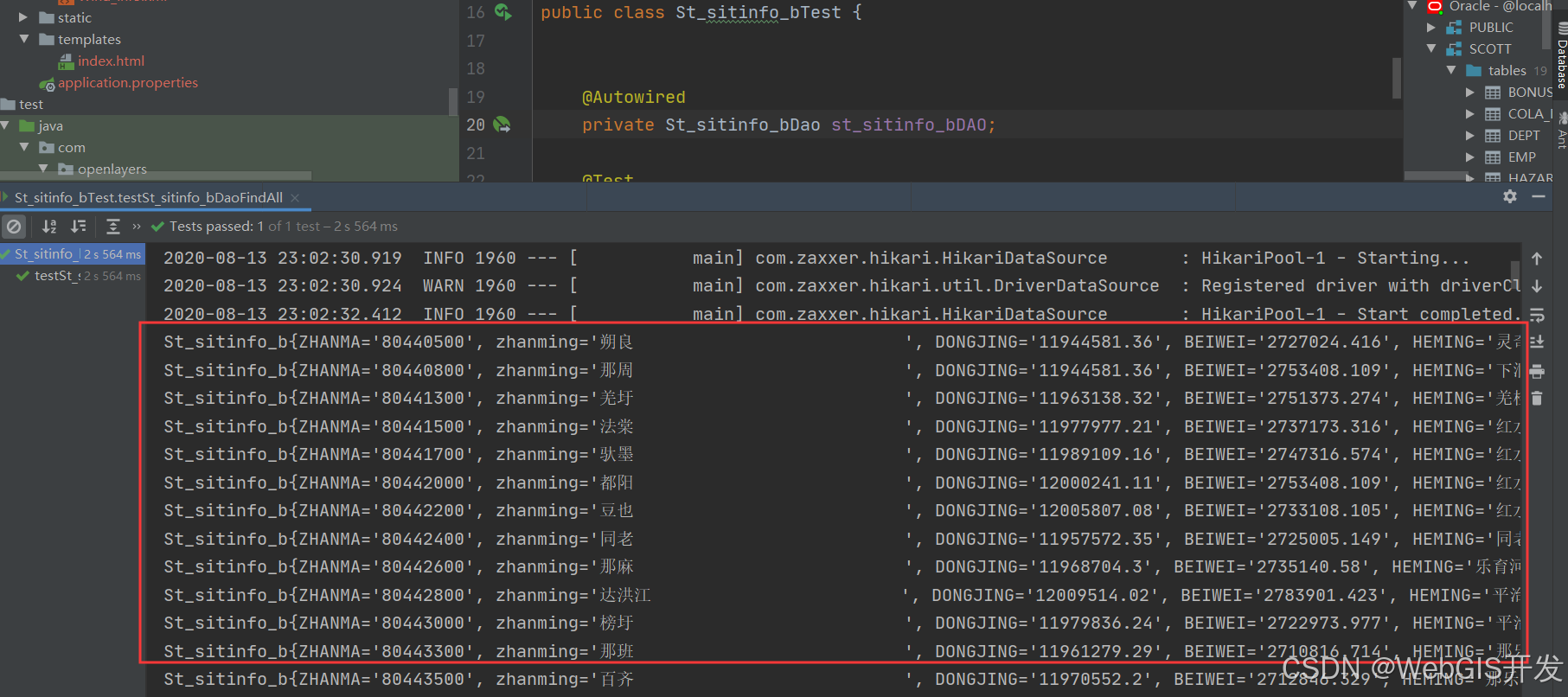

测试结果：
此例子为最简单的mybatis的使用，后面涉及一对多的写法，在前端调用时再贴出代码。
6.系统环境说明
操作系统：Windows10
开发工具：idea
Web服务器：springboot中内嵌的tomcat
WebGIS API：Openlayers5.3.0
数据库：oracle
浏览器：Google
第三方资源：jQuery、Bootstrap、echart、Bootstrap-table、jQueryUI
该系统的客户端使用Bootstrap前端开源框架、并采用Bootstrap-table创建数据表格，采用echarts插件绘制统计图，改进了系统的可用性和用户体验，让客户端的呈现效果更加丰富。系统的后台数据服务采用java实现数据库交互，通过Ajax技术实现客户端与后台的数据交互，使用JSON格式的数据进行传输。
7.Jquery简介
jQuery就是一个由JavaScript编写的轻量库，简单的说就是封装了一些JavaScript的操作，所以使用jQuery比使用原生的JavaScript可以达到用更少的代码做更多的事的效果。
例如：
$("#div01") 就是 document.getElementById("div01"); //更简单的拿到html元素
jQuery中的基本选择器：
1、id选择器 $( "#id" )：
所谓id选择器，就是相当于JavaScript的getElementById()方法。语法：$( "#id" )，也就是说#号后面跟上要操作的标签的id的值即可。
2、类选择器 $( ".class" )： 就是通过标签的class属性来选择标签的选择器。语法：$( ".class" ),也就是 . 后面跟上标签的class的值即可。
3、元素选择器 $( "element" )：
也就是直接通过标签名选择标签，比如$("p").css("border", "3px solid blue");就是通过jQuery的元素选择器选择到所有的p标签，然后改变其样式。
4、全选择器 $( "*" )： 顾名思义，全选择器就是选择所有的标签。
最基本的使用：
<!DOCTYPE html> <html> <head> <meta charset="utf-8"> <title>菜鸟教程(runoob.com)</title> <!--从cdn中引入jquery的库--> <script src="https://cdn.staticfile.org/jquery/1.10.2/jquery.min.js"> </script> &l
