基于stm32f4的农舍先知系统

1，思维导图和流程图

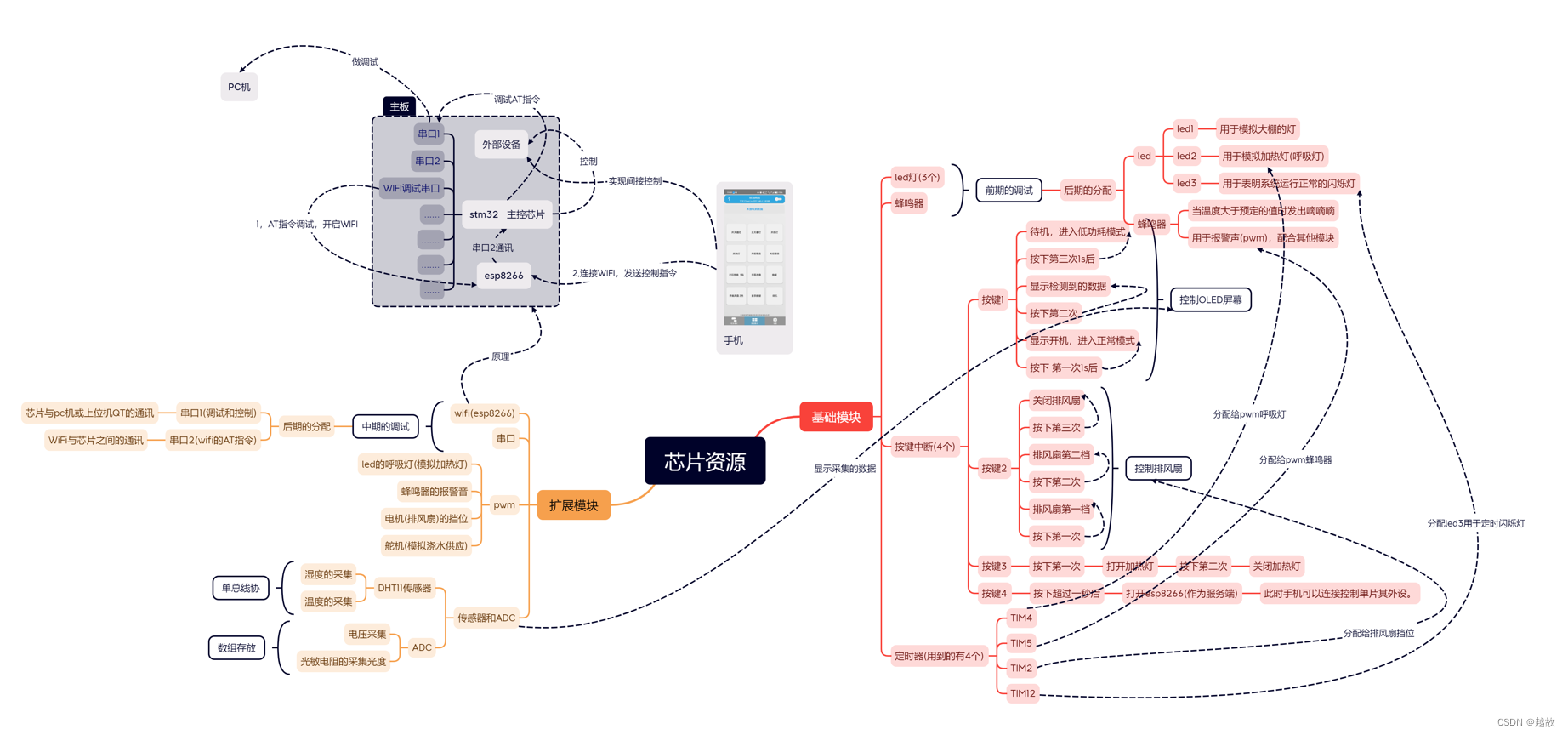

1.1思维导图

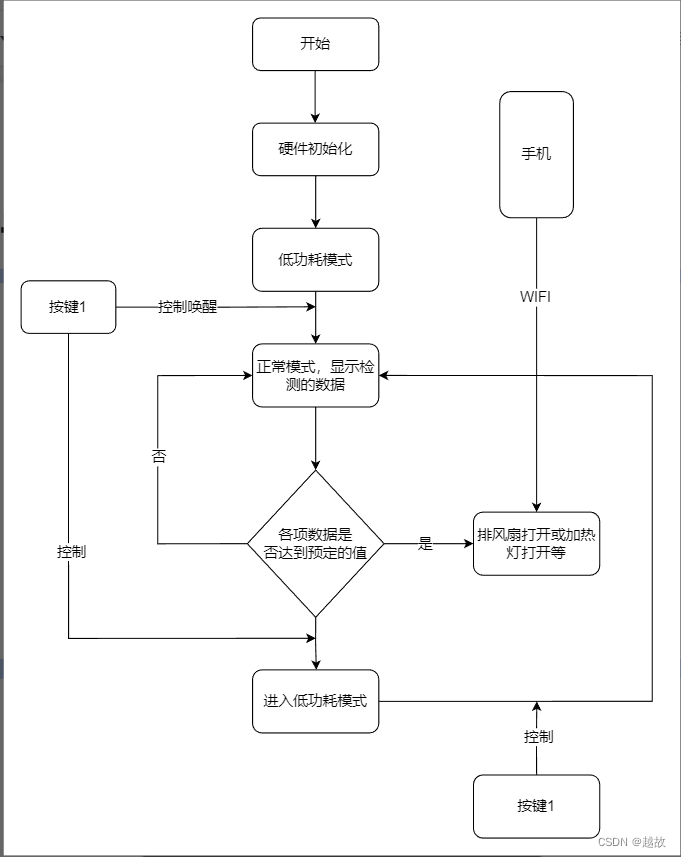

1.2流程图

2，项目介绍

2.1写在前面

        本项目旨在设计和实现一个基于 STM32F407为主控芯片的农舍先知系统，用于实现促进农业精细化、高效化管理，为现代农舍农业提供一种可行性的解决方案。通过使用不同的传感器和控制设备，系统能够实时采集与农作物生长环境相关的温度、湿度光照强度等环境参数，并作出一定的自动控制。

        项目将使用 C 语言和 C++ 语言进行开发，同时采用 Qt 框架设计友好的用户界面，通过

sqlite3 数据库实现数据存储和管理，设备保存掉电状态，开机恢复，内置看门狗检查，定时

长传环境数据。

2.2相关硬件

1,ESP8266：用于实现远程控制

主控制器： STM32F407

传感器：温度传感器(DH11)、湿度传感器(DH11,单总线)、光照传感器(ADC)



农舍设备： LED 灯(三个)、蜂鸣器、风扇 PWM 调档、舵机

数据存储： EEPROM

数据交互： OLED 显示屏和 KEY 按键(4个)

数据传输： WIFI 模块，RS232

2.3相关软件

平台： Windows ，FreeRTOS，keil5

开发语言： C 语言、 C++ 语言、 Qt

技术栈：串口通信，WIFI 通信， TCP 网络通信， IIC，SPI ，单总线，PWM，低功耗。

3，有哪些功能

3.1数据的采集

温度传感器：实时监测农舍温度

湿度传感器：实时监测农舍湿度

光照传感器：实时监测农舍光照强度

3.2控制农舍设备

提供手动控制功能，如：开关设备，OLED显示，待机模式，和唤醒等。

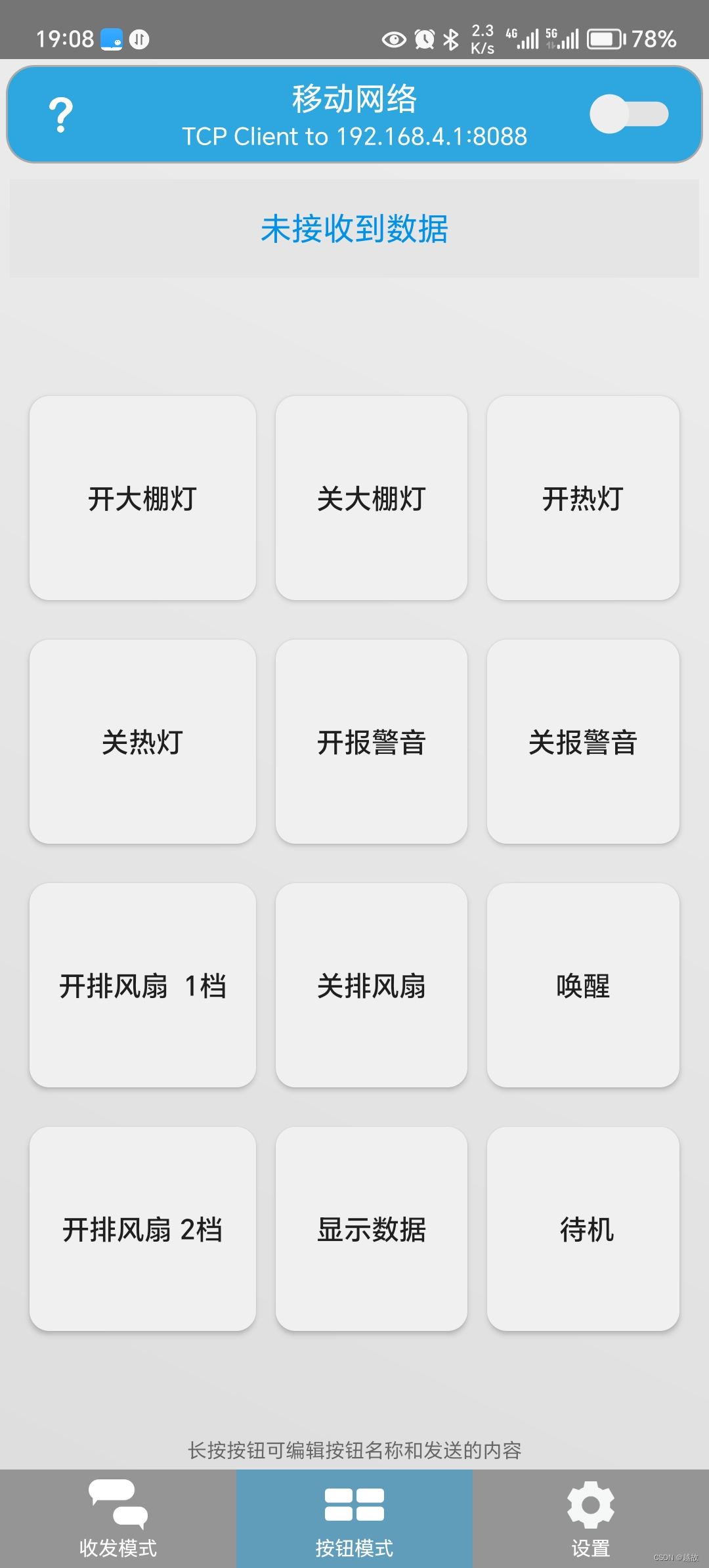

提供远程手机控制功能，如：开关设备，OLED显示，待机模式，和唤醒等。

提供自动控制功能，如：当温度大于30度，自动打开2档风扇降温，当温度降到26度风扇自动关闭，当温度降低到植物生长最低温度时打开加热灯(呼吸灯进行模拟)等。

提供 QT界面控制。

4，项目的总结

这次项目给我的启发很大，也让我更加熟悉和了解F4这款芯片的特性以及外设。在做项目的过程中也并不是一帆风顺的，在编写oled和e2prom所需要的底层iic协议代码时需要协调确保他们两个的时序协调性，我发现当我调好了oled显示屏的时序了，e2prom的又不行，调好e2prom了，oled又不能显示。这使我难免会有些沮丧和却退的心里，但是我很快又想到了做任何有挑战的事情都不可能很轻松的就完成，于是我耐下心来，在一次次的更改延时时间，最终把问题解决了，还有各种小困难在这就不多说了。整个项目对我来说是有挑战性的，也给我以后提供了宝贵的经验，最后谢谢观看！
